028 - des places

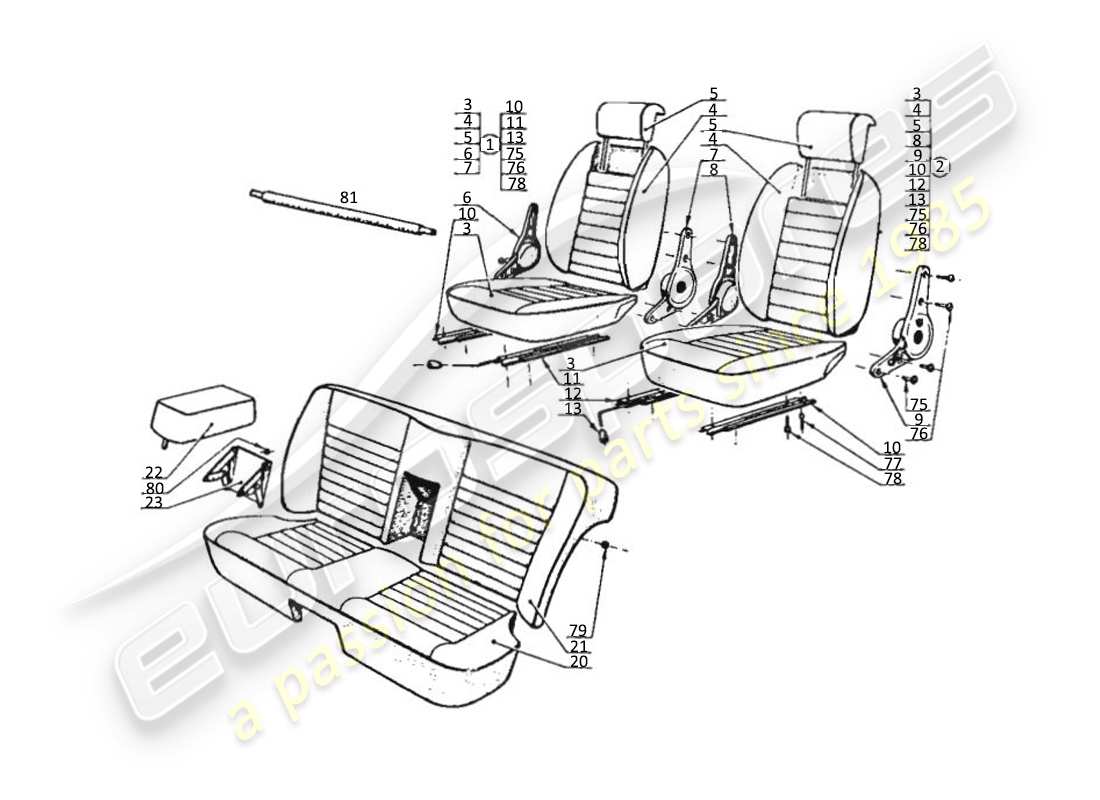

Maserati Kyalami Seats Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
329.85.19.00
Siège avant droit rembourré
#
002
MPN:
329.85.18.00
Siège avant gauche rembourré
#
003
MPN:
329.84.45.00
Coussin avant droit et gauche
#
004
MPN:
329.84.43.00
Dossier avant droit et gauche
#
005
MPN:
329.85.72.00
Appui-tête rembourré
#
006
MPN:
329.84.23.00
Dispositif de réglage du dossier avec levier droit
#
007
MPN:
329.84.25.00
Dispositif de réglage du dossier sans levier droit
#
008
MPN:
329.84.26.00
Dispositif de réglage sans levier gauche
#
009
MPN:
329.84.24.00
Dispositif de réglage du dossier avec levier gauche
#
010
MPN:
329.84.19.00
Siège coulissant sans levier
#
011
MPN:
329.84.21.00
Siège droit coulissant avec levier
#
012
MPN:
329.84.22.00
Siège gauche coulissant avec levier
#
013
MPN:
329.85.05.00
Bouton à levier coulissant
#
020
MPN:
329.85.17.00
Coussin d'assise rembourré
#
021
MPN:
329.85.16.00
Dossier de siège arrière avec accoudoir rembourré
#
022
MPN:
329.85.60.00
ACCOUDOIR CENTRAL
#
023
MPN:
329.75.41.00
Mécanisme de pliage des accoudoirs
#
075
MPN:
VNT 90652
VIS 8X1.25X20
#
076
MPN:
VNT 70603
VIS 8X1.25X35
#
077
MPN:
VNT 53866
VIS 8X1.25X20
#
078
MPN:
VNT 53866
VIS 8X1.25X20
#
079
MPN:
DNT 80338
ÉCROU DE TIGE FILETÉE 6X1
#
080
MPN:
DNT 80338
ÉCROU DE TIGE FILETÉE 6X1
#
081
MPN:
329.84.27.00
Barre de connexion pliable
