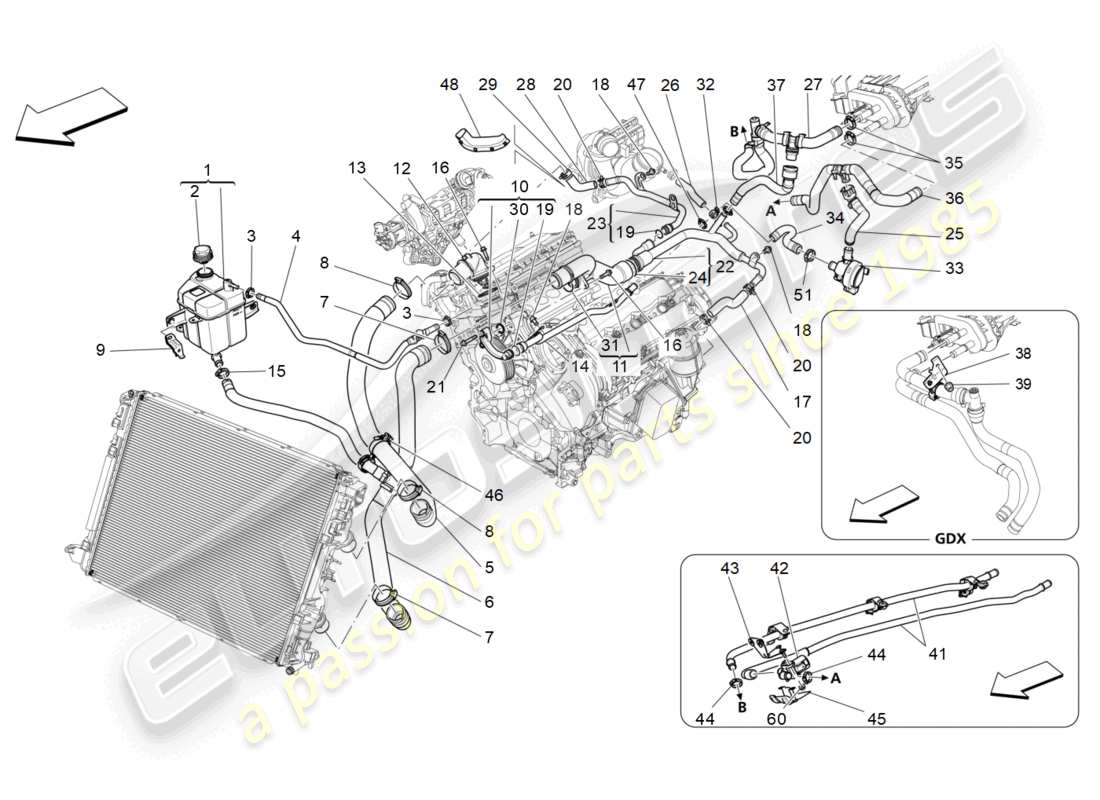

01.71.8 - système de refroidissement : nourrice et lignes
Maserati Levante (2017) COOLING SYSTEM: NOURICE AND LINES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
670004150
ENSEMBLE VASE D'EXPANSION
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£56,77
depuis
£56,77
#
002
MPN:
670003408
BOUCHON DE RÉSERVOIR
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£9,18
depuis
£9,18
#
003
MPN:
675000373
COLLIER [D.12,5]
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,21
depuis
£1,21
#
004
MPN:
670033310
TUYAU D'ÉVENT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£25,81
depuis
£25,81
#
005
MPN:
670033308
TUYAU D'ADMISSION D'EAU DU RADIATEUR
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£18,34
depuis
£18,34
#
006
MPN:
670107811
MANCHON DE SORTIE D'EAU
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£55,19
depuis
£55,19
Cette pièce remplace le numéro de pièce 670033309
#
007
MPN:
675000345
COLLIER À VIS [D.58]
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,30
depuis
£2,30
#
008
MPN:
675000345
COLLIER À VIS [D.58]
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,30
depuis
£2,30
#
010
MPN:
46328194
MANCHON DE DISTRIBUTION D'EAU
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£41,87
depuis
£41,87
Cette pièce remplace le numéro de pièce 673003765
#
011
MPN:
46328184
MANCHON D'ADMISSION D'EAU
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£219,41
depuis
£219,41
Cette pièce remplace le numéro de pièce 673001405
#
012
MPN:
46328183
CORPS DE VANNE THERMOSTAT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£131,83
depuis
£131,83
Cette pièce remplace le numéro de pièce 673002580
#
013
MPN:
46328354
OU JOINT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£7,53
depuis
£7,53
Cette pièce remplace le numéro de pièce 673001421
#
014
MPN:
46343717
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£101,06
depuis
£101,06
Cette pièce remplace le numéro de pièce 46328186
#
015
MPN:
675000658
COLLIER
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£5,73
depuis
£5,73
Cette pièce remplace le numéro de pièce 675000349
#
016
MPN:
46328687
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,47
depuis
£1,47
Cette pièce remplace le numéro de pièce 673001031
#
017
MPN:
46328306
MANCHON DE RETOUR D'EAU DU RADIATEUR D'HUILE
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£33,35
depuis
£33,35
Cette pièce remplace le numéro de pièce 673001430
#
018
MPN:
46328696
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,39
depuis
£1,39
Cette pièce remplace le numéro de pièce 673001278
#
019
MPN:
46328356
OU JOINT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,47
depuis
£1,47
Cette pièce remplace le numéro de pièce 673001418
#
020
MPN:
46328743
SERRER
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,22
depuis
£1,22
Cette pièce remplace le numéro de pièce 673001414
#
021
MPN:
46328688
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,05
depuis
£2,05
Cette pièce remplace le numéro de pièce 673001032
#
022
MPN:
46343719
ASSEMBLAGE DE TUYAU DE RETOUR D'EAU
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£296,89
depuis
£296,89
Cette pièce remplace le numéro de pièce 46328758
#
023
MPN:
46343721
TUYAU DE RETOUR D'EAU DU CUL EGR.
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£131,25
depuis
£131,25
Cette pièce remplace le numéro de pièce 46328189
#
024
MPN:
46328355
OU JOINT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,96
depuis
£1,96
Cette pièce remplace le numéro de pièce 673001419
#
025
MPN:
670035402
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE
depuis
£22,32
depuis
£22,32
#
025
MPN:
670102573
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£38,31
depuis
£38,31
Cette pièce remplace le numéro de pièce 670037571
#
026
MPN:
46328224
MANCHON DE RETOUR D'EAU DU TURBOCOMPRESSEUR
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£27,46
depuis
£27,46
Cette pièce remplace le numéro de pièce 673001117
#
027
MPN:
670035400
MANCHON DE RETOUR D'EAU DU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE
depuis
£60,37
depuis
£60,37
#
027
MPN:
670037573
MANCHON DE RETOUR D'EAU DU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£46,85
depuis
£46,85
#
028
MPN:
46328302
MANCHON DE RETOUR D'EAU DEPUIS EGR
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£42,84
depuis
£42,84
Cette pièce remplace le numéro de pièce 673003179
#
029
MPN:
46328744
SERRER
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,64
depuis
£1,64
Cette pièce remplace le numéro de pièce 673001415
#
030
MPN:
46328357
OU JOINT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£3,52
depuis
£3,52
Cette pièce remplace le numéro de pièce 673003766
#
031
MPN:
46328353
OU JOINT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£9,18
depuis
£9,18
Cette pièce remplace le numéro de pièce 673001420
#
032
MPN:
46328742
SERRER
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£0,99
depuis
£0,99
Cette pièce remplace le numéro de pièce 673001149
#
033
MPN:
670002071
POMPE DE RECYCLAGE D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£73,82
depuis
£73,82
#
034
MPN:
670031882
CONDUITE D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£11,83
depuis
£11,83
#
035
MPN:
675000334
COLLIER [D23,5]
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,64
depuis
£1,64
#
036
MPN:
670035403
MANCHON D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE
depuis
£35,70
depuis
£35,70
#
036
MPN:
670037572
MANCHON D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£16,59
depuis
£16,59
#
037
MPN:
670035401
MANCHON D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE
depuis
£24,70
depuis
£24,70
#
037
MPN:
670037574
MANCHON D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£46,85
depuis
£46,85
#
038
MPN:
670035534
ASSEMBLAGE DU SUPPORT
Convient pour : 3.0 TDS V6 4WD 275 HP | AUSTRALIE, ROYAUME-UNI
depuis
£8,19
depuis
£8,19
#
039
MPN:
014059214
ÉCROU [M6]
Convient pour : 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
#
041
MPN:
670031850
TUYAU D'EAU ARRIÈRE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£171,44
depuis
£171,44
#
042
MPN:
670002070
ÉLECTROVANNE MARCHE/ARRÊT
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£50,01
depuis
£50,01
#
043
MPN:
670002637
SUPPORT D'ÉLECTROVANNE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£11,14
depuis
£11,14
#
044
MPN:
675000351
COLLIER [D.30]
Valable à partir de l'assemblage : 0 - 6053786. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,33
depuis
£2,33
Cette pièce remplace le numéro de pièce 675000116
#
045
MPN:
670009570
PROTECTION D'ÉLECTROVANNE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£4,27
depuis
£4,27
#
046
MPN:
670006735
AGRAFE
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,46
depuis
£2,46
#
047
MPN:
675000372
COLLIER [D.20,5]
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,09
depuis
£1,09
Cette pièce remplace le numéro de pièce 675000388
#
047
MPN:
675000388
COLLIER
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
Remplacement
Remplacement
#
048
MPN:
46328327
PROTECTION DES MANCHONS D'UNION
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£47,44
depuis
£47,44
Cette pièce remplace le numéro de pièce 673003067
#
051
MPN:
675000351
COLLIER [D.30]
Valable à partir de l'assemblage : 0 - 6053786. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£2,33
depuis
£2,33
Cette pièce remplace le numéro de pièce 675000116
#
060
MPN:
670006983
NOIX
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£1,14
depuis
£1,14
-part-diagram-01.72.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.72.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.1.webp "MASERATI LEVANTE (2017) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.4.webp "MASERATI LEVANTE (2017) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.2.webp "MASERATI LEVANTE (2017) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.81.4.webp "MASERATI LEVANTE (2017) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.82.1.webp "MASERATI LEVANTE (2017) SYSTÈME ADBLUE SCHÉMA DES PIÈCES")
-part-diagram-01.90.2.webp "MASERATI LEVANTE (2017) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.90.3.webp "MASERATI LEVANTE (2017) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.2.webp "MASERATI LEVANTE (2017) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.3.webp "MASERATI LEVANTE (2017) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.02.1.webp "MASERATI LEVANTE (2017) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI LEVANTE (2017) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.4.webp "MASERATI LEVANTE (2017) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.5.webp "MASERATI LEVANTE (2017) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.6.webp "MASERATI LEVANTE (2017) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI LEVANTE (2017) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.22.1.webp "MASERATI LEVANTE (2017) TRANSMISSION DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI LEVANTE (2017) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI LEVANTE (2017) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.50.3.webp "MASERATI LEVANTE (2017) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-04.00.3.webp "MASERATI LEVANTE (2017) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.00.4.webp "MASERATI LEVANTE (2017) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.1.webp "MASERATI LEVANTE (2017) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.10.2.webp "MASERATI LEVANTE (2017) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI LEVANTE (2017) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI LEVANTE (2017) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI LEVANTE (2017) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI LEVANTE (2017) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI LEVANTE (2017) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.1.webp "MASERATI LEVANTE (2017) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.3.webp "MASERATI LEVANTE (2017) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.10.5.webp "MASERATI LEVANTE (2017) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI LEVANTE (2017) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.1.webp "MASERATI LEVANTE (2017) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.1.webp "MASERATI LEVANTE (2017) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.2.webp "MASERATI LEVANTE (2017) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI LEVANTE (2017) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI LEVANTE (2017) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.20.2.webp "MASERATI LEVANTE (2017) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI LEVANTE (2017) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI LEVANTE (2017) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.24.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.24.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI LEVANTE (2017) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI LEVANTE (2017) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.1.webp "MASERATI LEVANTE (2017) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.02.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.04.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI LEVANTE (2017) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI LEVANTE (2017) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI LEVANTE (2017) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.3.webp "MASERATI LEVANTE (2017) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.5.webp "MASERATI LEVANTE (2017) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.32.4.webp "MASERATI LEVANTE (2017) DOCUMENTATION À BORD SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI LEVANTE (2017) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.00.2.webp "MASERATI LEVANTE (2017) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI LEVANTE (2017) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.2.webp "MASERATI LEVANTE (2017) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.20.3.webp "MASERATI LEVANTE (2017) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.1.webp "MASERATI LEVANTE (2017) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.1.webp "MASERATI LEVANTE (2017) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.4.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.5.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.6.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.1.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.41.2.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.42.2.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.43.1.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : APPAREILS DE TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-08.49.1.webp "MASERATI LEVANTE (2017) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.1.webp "MASERATI LEVANTE (2017) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.1.webp "MASERATI LEVANTE (2017) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI LEVANTE (2017) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.52.2.webp "MASERATI LEVANTE (2017) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.1.webp "MASERATI LEVANTE (2017) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.3.webp "MASERATI LEVANTE (2017) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.1.webp "MASERATI LEVANTE (2017) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.10.webp "MASERATI LEVANTE (2017) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.4.webp "MASERATI LEVANTE (2017) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.9.webp "MASERATI LEVANTE (2017) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI LEVANTE (2017) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.62.1.webp "MASERATI LEVANTE (2017) CONNECTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.63.1.webp "MASERATI LEVANTE (2017) EXTRACTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.1.webp "MASERATI LEVANTE (2017) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.3.webp "MASERATI LEVANTE (2017) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-08.73.1.webp "MASERATI LEVANTE (2017) SYSTÈME D'AIDE À LA CONDUITE SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI LEVANTE (2017) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.1.webp "MASERATI LEVANTE (2017) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI LEVANTE (2017) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI LEVANTE (2017) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI LEVANTE (2017) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI LEVANTE (2017) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.1.webp "MASERATI LEVANTE (2017) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.1.webp "MASERATI LEVANTE (2017) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.1.webp "MASERATI LEVANTE (2017) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI LEVANTE (2017) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.2.webp "MASERATI LEVANTE (2017) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI LEVANTE (2017) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.1.webp "MASERATI LEVANTE (2017) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI LEVANTE (2017) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.17.2.webp "MASERATI LEVANTE (2017) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI LEVANTE (2017) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.22.1.webp "MASERATI LEVANTE (2017) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI LEVANTE (2017) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.25.1.webp "MASERATI LEVANTE (2017) HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.1.webp "MASERATI LEVANTE (2017) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.2.webp "MASERATI LEVANTE (2017) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.1.webp "MASERATI LEVANTE (2017) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.30.3.webp "MASERATI LEVANTE (2017) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI LEVANTE (2017) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.32.1.webp "MASERATI LEVANTE (2017) PORTES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.33.1.webp "MASERATI LEVANTE (2017) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI LEVANTE (2017) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.1.webp "MASERATI LEVANTE (2017) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.1.webp "MASERATI LEVANTE (2017) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.40.3.webp "MASERATI LEVANTE (2017) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.1.webp "MASERATI LEVANTE (2017) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.41.2.webp "MASERATI LEVANTE (2017) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.1.webp "MASERATI LEVANTE (2017) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.42.2.webp "MASERATI LEVANTE (2017) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.43.1.webp "MASERATI LEVANTE (2017) SIÈGES ARRIÈRE : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI LEVANTE (2017) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI LEVANTE (2017) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI LEVANTE (2017) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI LEVANTE (2017) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI LEVANTE (2017) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.3.webp "MASERATI LEVANTE (2017) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI LEVANTE (2017) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI LEVANTE (2017) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI LEVANTE (2017) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.60.2.webp "MASERATI LEVANTE (2017) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI LEVANTE (2017) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI LEVANTE (2017) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.62.3.webp "MASERATI LEVANTE (2017) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI LEVANTE (2017) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.71.1.webp "MASERATI LEVANTE (2017) TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-01.00.3.webp "MASERATI LEVANTE (2017) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.00.4.webp "MASERATI LEVANTE (2017) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.2.webp "MASERATI LEVANTE (2017) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.10.3.webp "MASERATI LEVANTE (2017) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.2.webp "MASERATI LEVANTE (2017) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.11.5.webp "MASERATI LEVANTE (2017) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.2.webp "MASERATI LEVANTE (2017) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.20.3.webp "MASERATI LEVANTE (2017) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.2.webp "MASERATI LEVANTE (2017) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.21.3.webp "MASERATI LEVANTE (2017) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.2.webp "MASERATI LEVANTE (2017) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.22.3.webp "MASERATI LEVANTE (2017) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.2.webp "MASERATI LEVANTE (2017) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.23.3.webp "MASERATI LEVANTE (2017) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.2.webp "MASERATI LEVANTE (2017) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.24.3.webp "MASERATI LEVANTE (2017) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.2.webp "MASERATI LEVANTE (2017) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.25.3.webp "MASERATI LEVANTE (2017) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.30.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.30.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.31.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.31.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.32.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.32.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.32.4.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.40.2.webp "MASERATI LEVANTE (2017) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.40.3.webp "MASERATI LEVANTE (2017) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.2.webp "MASERATI LEVANTE (2017) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.41.3.webp "MASERATI LEVANTE (2017) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.1.webp "MASERATI LEVANTE (2017) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.42.3.webp "MASERATI LEVANTE (2017) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.1.webp "MASERATI LEVANTE (2017) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.4.webp "MASERATI LEVANTE (2017) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.7.webp "MASERATI LEVANTE (2017) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.8.webp "MASERATI LEVANTE (2017) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.1.webp "MASERATI LEVANTE (2017) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.44.4.webp "MASERATI LEVANTE (2017) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.3.webp "MASERATI LEVANTE (2017) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.4.webp "MASERATI LEVANTE (2017) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.5.webp "MASERATI LEVANTE (2017) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.6.webp "MASERATI LEVANTE (2017) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.60.4.webp "MASERATI LEVANTE (2017) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.61.4.webp "MASERATI LEVANTE (2017) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.2.webp "MASERATI LEVANTE (2017) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.2.webp "MASERATI LEVANTE (2017) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.63.3.webp "MASERATI LEVANTE (2017) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.2.webp "MASERATI LEVANTE (2017) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.70.3.webp "MASERATI LEVANTE (2017) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.4.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.5.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.6.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.7.webp "MASERATI LEVANTE (2017) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
