Valable à partir de l'assemblage : 6035538 - 99999999. Convient aux voitures avec : FERMETURE DES PORTES EN DOUCE - VERROUILLAGE ÉLECTRIQUE AUTOMATISÉ CENTRALISÉ DES PORTES.
-part-diagram-09.31.2.webp)

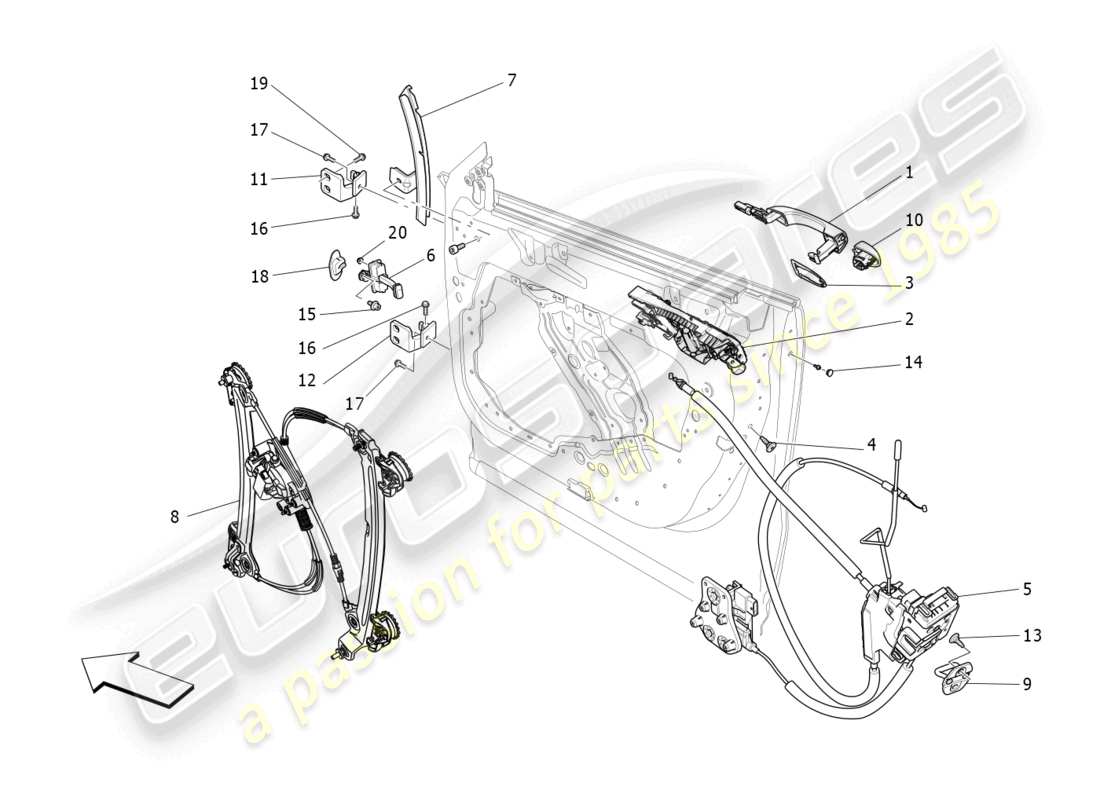

09.31.2 - portes d'entrée : mécanismes
Maserati Levante (2018) FRONT DOORS: MECHANISMS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
670075322
POIGNÉE DE PORTE EXTÉRIEURE
Valable à partir de l'assemblage : 6035538. Pas pour les voitures avec : KIT EXTÉRIEUR NOIR - MC SPECIFIQUE, POIGNÉES DE PORTE NOIRES. Couleur : CHROME BRILLANT.
depuis
£69,88
depuis
£69,88
Cette pièce remplace la pièce numéro 670013707 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
001
MPN:
670139832
POIGNÉE DE PORTE EXTÉRIEURE
Valable à partir de l'assemblage : 6035538 - 6053786. Convient aux voitures avec : POIGNÉES DE PORTES NOIRES. Couleur : NOIR C/C.
depuis
£157,07
depuis
£157,07
#
002
MPN:
670033849
SUPPORT DE RETENUE DE POIGNÉE DE PORTE EXTÉRIEURE GAUCHE
Valable à partir de l'assemblage : 0 - 6063435. Convient pour : CHILI, EUROPE, ITALIE, JAPON, USA
depuis
£30,82
depuis
£30,82
#
002
MPN:
670033850
SUPPORT DE RETENUE DE POIGNÉE DE PORTE EXTÉRIEURE DROITE
Valable à partir de l'assemblage : 0 - 6063435. Convient pour : 3.0 BT V6 4WD 430 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£29,96
depuis
£29,96
#
002
MPN:
670034542
SUPPORT DE RETENUE DE POIGNÉE DE PORTE EXTÉRIEURE DROITE
Valable à partir de l'assemblage : 0 - 6067818. Convient pour : CHILI, EUROPE, ITALIE, JAPON, USA
depuis
£35,38
depuis
£35,38
Cette pièce remplace le numéro de pièce 670005438
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
670034543
SUPPORT DE RETENUE DE POIGNÉE DE PORTE EXTÉRIEURE GAUCHE
Valable à partir de l'assemblage : 0 - 6067818. Convient pour : 3.0 BT V6 4WD 430 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£41,68
depuis
£41,68
Cette pièce remplace la pièce numéro 670005603 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
003
MPN:
670005442
JOINT DE POIGNÉE DE PORTE EXTÉRIEURE
depuis
£0,63
depuis
£0,63
#
004
MPN:
670036950
VIS
Valable à partir de l'assemblage : 0 - 6072398.
Remplacement
Remplacement
#
005
MPN:
670107804
SERRURE DE PORTE AVANT DROITE #EN CAS DE REMPLACEMENT DE CETTE SERRURE DE PORTE AVANT, VEUILLEZ COMMANDER ÉGALEMENT CONJOINTEMENT LE JOINT D'OUVERTURE DE PORTE AVANT CORRESPONDANT (GRAPHIQUE 9.34)#
Valable à partir de l'assemblage : 6035538 - 6082276. Convient aux voitures avec : FERMETURE DES PORTES EN DOUCE - VERROUILLAGE ÉLECTRIQUE AUTOMATISÉ CENTRALISÉ DES PORTES. Convient pour : CHILI, EUROPE, ITALIE, JAPON, USA
depuis
£394,95
depuis
£394,95
Cette pièce remplace le numéro de pièce 670101515
#
005
MPN:
670107805
SERRURE DE PORTE AVANT DROITE #EN CAS DE REMPLACEMENT DE CETTE SERRURE DE PORTE AVANT, VEUILLEZ COMMANDER ÉGALEMENT CONJOINTEMENT LE JOINT D'OUVERTURE DE PORTE AVANT CORRESPONDANT (GRAPHIQUE 9.34)#
Valable à partir de l'assemblage : 6035538 - 6082294. Convient aux voitures avec : FERMETURE DES PORTES EN DOUCE - VERROUILLAGE ÉLECTRIQUE AUTOMATISÉ CENTRALISÉ DES PORTES. Convient pour : 3.0 BT V6 4WD 430 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670101516
#
005
MPN:
670107806
SERRURE DE PORTE AVANT GAUCHE #EN CAS DE REMPLACEMENT DE CETTE SERRURE DE PORTE AVANT, VEUILLEZ COMMANDER ÉGALEMENT CONJOINTEMENT LE JOINT D'OUVERTURE DE PORTE AVANT CORRESPONDANT (GRAPHIQUE 9.34)#
Valable à partir de l'assemblage : 6035538 - 6082276. Convient aux voitures avec : FERMETURE DES PORTES EN DOUCE - VERROUILLAGE ÉLECTRIQUE AUTOMATISÉ CENTRALISÉ DES PORTES. Convient pour : CHILI, EUROPE, ITALIE, JAPON, USA
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670101517
#
005
MPN:
670107807
SERRURE DE PORTE AVANT GAUCHE #EN CAS DE REMPLACEMENT DE CETTE SERRURE DE PORTE AVANT, VEUILLEZ COMMANDER ÉGALEMENT CONJOINTEMENT LE JOINT D'OUVERTURE DE PORTE AVANT CORRESPONDANT (GRAPHIQUE 9.34)#
Valable à partir de l'assemblage : 6035538 - 6082294. Convient aux voitures avec : FERMETURE DES PORTES EN DOUCE - VERROUILLAGE ÉLECTRIQUE AUTOMATISÉ CENTRALISÉ DES PORTES. Convient pour : 3.0 BT V6 4WD 430 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670101518
#
006
MPN:
670035101
ROTULE DE DIRECTION
depuis
£7,36
depuis
£7,36
#
007
MPN:
670032745
CANALISATION DE FENÊTRE AVANT GAUCHE
depuis
£14,42
depuis
£14,42
#
007
MPN:
670032749
CANALISATION DE FENÊTRE AVANT DROITE
depuis
£14,42
depuis
£14,42
#
008
MPN:
670032859
LÈVE-GLACE ÉLECTRIQUE AVANT GAUCHE
Valable à partir de l'assemblage : 0 - 6044651.
Remplacement
Remplacement
#
008
MPN:
670032860
LÈVE-GLACE ÉLECTRIQUE AVANT DROIT
Valable à partir de l'assemblage : 0 - 6044651.
Remplacement
Remplacement
#
008
MPN:
670104203
LÈVE-GLACE ÉLECTRIQUE AVANT DROIT
Valable à partir de l'assemblage : 6044652.
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670032860
#
008
MPN:
670104204
LÈVE-GLACE ÉLECTRIQUE AVANT GAUCHE
Valable à partir de l'assemblage : 6044652.
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670032859
#
009
MPN:
675000573
GÂCHE DE SERRURE DE PORTES
depuis
£6,36
depuis
£6,36
#
010
MPN:
670139833
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ LH#
Valable à partir de l'assemblage : 0 - 6053786. Convient aux voitures avec : POIGNÉES DE PORTES NOIRES. Pas pour les voitures avec : POIGNÉES DE PORTE NOIRES PASTEL. Couleur : NOIR C/C.
depuis
£30,67
depuis
£30,67
#
010
MPN:
670139833
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ DROIT#
Valable à partir de l'assemblage : 0 - 6053786. Convient aux voitures avec : POIGNÉES DE PORTES NOIRES. Pas pour les voitures avec : POIGNÉES DE PORTE NOIRES PASTEL. Couleur : NOIR C/C.
depuis
£30,67
depuis
£30,67
#
010
MPN:
670139834
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ LH#
Valable à partir de l'assemblage : 0 - 6053786. Convient aux voitures avec : POIGNÉES DE PORTES NOIRES. Pas pour les voitures avec : POIGNÉES DE PORTE NOIRES PASTEL. Couleur : NOIR C/C.
depuis
£30,67
depuis
£30,67
#
010
MPN:
670139834
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ DROIT#
Valable à partir de l'assemblage : 0 - 6053786. Convient aux voitures avec : POIGNÉES DE PORTES NOIRES. Pas pour les voitures avec : POIGNÉES DE PORTE NOIRES PASTEL. Couleur : NOIR C/C.
depuis
£30,67
depuis
£30,67
#
010
MPN:
675000301
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ LH#
Ne convient pas aux voitures avec : KIT EXTÉRIEUR NOIR - SPÉCIFIQUE MC, POIGNÉES DE PORTES NOIRES, POIGNÉES DE PORTES NOIRES PASTEL.
depuis
£11,92
depuis
£11,92
Cette pièce remplace le numéro de pièce 675000221
- et 3 plus. Cliquez pour voir les détails
#
010
MPN:
675000301
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ DROIT#
Ne convient pas aux voitures avec : KIT EXTÉRIEUR NOIR - SPÉCIFIQUE MC, POIGNÉES DE PORTES NOIRES, POIGNÉES DE PORTES NOIRES PASTEL.
depuis
£11,92
depuis
£11,92
Cette pièce remplace le numéro de pièce 675000221
- et 3 plus. Cliquez pour voir les détails
#
010
MPN:
675000302
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ LH#
Ne convient pas aux voitures avec : KIT EXTÉRIEUR NOIR - SPÉCIFIQUE MC, POIGNÉES DE PORTES NOIRES, POIGNÉES DE PORTES NOIRES PASTEL.
depuis
£8,51
depuis
£8,51
Cette pièce remplace le numéro de pièce 675000222
- et 3 plus. Cliquez pour voir les détails
#
010
MPN:
675000302
GARNITURE DE BOUCHON TOURNANT DE SERRURE DE PORTE #CÔTÉ DROIT#
Ne convient pas aux voitures avec : KIT EXTÉRIEUR NOIR - SPÉCIFIQUE MC, POIGNÉES DE PORTES NOIRES, POIGNÉES DE PORTES NOIRES PASTEL.
depuis
£8,51
depuis
£8,51
Cette pièce remplace le numéro de pièce 675000222
- et 3 plus. Cliquez pour voir les détails
#
011
MPN:
675000160
CHARNIÈRE SUPÉRIEURE GAUCHE
depuis
£9,37
depuis
£9,37
#
011
MPN:
675000162
CHARNIÈRE SUPÉRIEURE DROITE
depuis
£15,35
depuis
£15,35
#
012
MPN:
675000159
CHARNIÈRE INFÉRIEURE GAUCHE
depuis
£9,37
depuis
£9,37
#
012
MPN:
675000161
CHARNIÈRE INFÉRIEURE DROITE
depuis
£9,37
depuis
£9,37
#
013
MPN:
670009758
VIS SPÉCIALE
depuis
£1,39
depuis
£1,39
Cette pièce remplace le numéro de pièce 670007382
#
014
MPN:
670016683
PRISE
Couleur : NOIR.
depuis
£1,14
depuis
£1,14
#
015
MPN:
670006984
VIS
depuis
£1,56
depuis
£1,56
#
016
MPN:
675000005
VIS [M 8X15]
depuis
£1,47
depuis
£1,47
#
017
MPN:
675000485
VIS [M10]
depuis
£1,18
depuis
£1,18
#
018
MPN:
670034687
joint
depuis
£2,05
depuis
£2,05
#
019
MPN:
675000485
VIS [M10]
depuis
£1,18
depuis
£1,18
#
020
MPN:
670006983
NOIX
depuis
£1,14
depuis
£1,14
-part-diagram-09.32.1.webp "MASERATI LEVANTE (2018) PORTES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.33.1.webp "MASERATI LEVANTE (2018) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.33.2.webp "MASERATI LEVANTE (2018) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI LEVANTE (2018) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.1.webp "MASERATI LEVANTE (2018) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.1.webp "MASERATI LEVANTE (2018) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.1.webp "MASERATI LEVANTE (2018) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.1.webp "MASERATI LEVANTE (2018) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.43.1.webp "MASERATI LEVANTE (2018) SIÈGES ARRIÈRE : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI LEVANTE (2018) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI LEVANTE (2018) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI LEVANTE (2018) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI LEVANTE (2018) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI LEVANTE (2018) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.3.webp "MASERATI LEVANTE (2018) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI LEVANTE (2018) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI LEVANTE (2018) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI LEVANTE (2018) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.60.2.webp "MASERATI LEVANTE (2018) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI LEVANTE (2018) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI LEVANTE (2018) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.62.3.webp "MASERATI LEVANTE (2018) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI LEVANTE (2018) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.71.1.webp "MASERATI LEVANTE (2018) TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-01.00.3.webp "MASERATI LEVANTE (2018) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.00.4.webp "MASERATI LEVANTE (2018) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.2.webp "MASERATI LEVANTE (2018) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.10.3.webp "MASERATI LEVANTE (2018) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.3.webp "MASERATI LEVANTE (2018) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.11.6.webp "MASERATI LEVANTE (2018) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.2.webp "MASERATI LEVANTE (2018) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.20.3.webp "MASERATI LEVANTE (2018) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.2.webp "MASERATI LEVANTE (2018) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.21.3.webp "MASERATI LEVANTE (2018) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.2.webp "MASERATI LEVANTE (2018) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.22.3.webp "MASERATI LEVANTE (2018) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.2.webp "MASERATI LEVANTE (2018) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.23.3.webp "MASERATI LEVANTE (2018) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.2.webp "MASERATI LEVANTE (2018) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.24.3.webp "MASERATI LEVANTE (2018) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.2.webp "MASERATI LEVANTE (2018) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.25.3.webp "MASERATI LEVANTE (2018) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.30.2.webp "MASERATI LEVANTE (2018) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.30.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.31.2.webp "MASERATI LEVANTE (2018) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.31.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.32.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.32.4.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.40.2.webp "MASERATI LEVANTE (2018) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.40.3.webp "MASERATI LEVANTE (2018) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.2.webp "MASERATI LEVANTE (2018) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.41.3.webp "MASERATI LEVANTE (2018) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.1.webp "MASERATI LEVANTE (2018) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.42.3.webp "MASERATI LEVANTE (2018) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.1.webp "MASERATI LEVANTE (2018) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.4.webp "MASERATI LEVANTE (2018) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.7.webp "MASERATI LEVANTE (2018) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.8.webp "MASERATI LEVANTE (2018) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.44.4.webp "MASERATI LEVANTE (2018) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.3.webp "MASERATI LEVANTE (2018) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.4.webp "MASERATI LEVANTE (2018) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.5.webp "MASERATI LEVANTE (2018) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.6.webp "MASERATI LEVANTE (2018) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.60.4.webp "MASERATI LEVANTE (2018) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.61.4.webp "MASERATI LEVANTE (2018) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.2.webp "MASERATI LEVANTE (2018) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.2.webp "MASERATI LEVANTE (2018) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.63.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.2.webp "MASERATI LEVANTE (2018) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.70.3.webp "MASERATI LEVANTE (2018) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.4.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.5.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.6.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.7.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.8.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.2.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.72.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.1.webp "MASERATI LEVANTE (2018) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.4.webp "MASERATI LEVANTE (2018) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.2.webp "MASERATI LEVANTE (2018) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.81.4.webp "MASERATI LEVANTE (2018) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.82.1.webp "MASERATI LEVANTE (2018) SYSTÈME ADBLUE SCHÉMA DES PIÈCES")
-part-diagram-01.90.2.webp "MASERATI LEVANTE (2018) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.90.4.webp "MASERATI LEVANTE (2018) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.2.webp "MASERATI LEVANTE (2018) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.3.webp "MASERATI LEVANTE (2018) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.02.1.webp "MASERATI LEVANTE (2018) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI LEVANTE (2018) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.4.webp "MASERATI LEVANTE (2018) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.5.webp "MASERATI LEVANTE (2018) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.6.webp "MASERATI LEVANTE (2018) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI LEVANTE (2018) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.22.2.webp "MASERATI LEVANTE (2018) TRANSMISSION DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI LEVANTE (2018) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI LEVANTE (2018) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.50.3.webp "MASERATI LEVANTE (2018) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-04.00.3.webp "MASERATI LEVANTE (2018) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.00.4.webp "MASERATI LEVANTE (2018) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.1.webp "MASERATI LEVANTE (2018) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.10.2.webp "MASERATI LEVANTE (2018) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI LEVANTE (2018) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI LEVANTE (2018) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI LEVANTE (2018) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI LEVANTE (2018) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI LEVANTE (2018) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.2.webp "MASERATI LEVANTE (2018) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.4.webp "MASERATI LEVANTE (2018) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.10.6.webp "MASERATI LEVANTE (2018) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI LEVANTE (2018) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.2.webp "MASERATI LEVANTE (2018) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.1.webp "MASERATI LEVANTE (2018) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.2.webp "MASERATI LEVANTE (2018) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI LEVANTE (2018) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI LEVANTE (2018) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.20.2.webp "MASERATI LEVANTE (2018) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI LEVANTE (2018) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI LEVANTE (2018) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.24.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.24.2.webp "MASERATI LEVANTE (2018) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI LEVANTE (2018) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI LEVANTE (2018) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.1.webp "MASERATI LEVANTE (2018) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.02.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.04.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI LEVANTE (2018) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI LEVANTE (2018) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI LEVANTE (2018) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.3.webp "MASERATI LEVANTE (2018) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.5.webp "MASERATI LEVANTE (2018) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.32.5.webp "MASERATI LEVANTE (2018) DOCUMENTATION À BORD SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI LEVANTE (2018) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.00.2.webp "MASERATI LEVANTE (2018) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI LEVANTE (2018) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.2.webp "MASERATI LEVANTE (2018) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.20.3.webp "MASERATI LEVANTE (2018) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.1.webp "MASERATI LEVANTE (2018) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.1.webp "MASERATI LEVANTE (2018) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.4.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.5.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.6.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.1.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.41.2.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.42.2.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.43.1.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : APPAREILS DE TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-08.49.1.webp "MASERATI LEVANTE (2018) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.1.webp "MASERATI LEVANTE (2018) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.1.webp "MASERATI LEVANTE (2018) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI LEVANTE (2018) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.52.2.webp "MASERATI LEVANTE (2018) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI LEVANTE (2018) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.3.webp "MASERATI LEVANTE (2018) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.10.webp "MASERATI LEVANTE (2018) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.2.webp "MASERATI LEVANTE (2018) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.4.webp "MASERATI LEVANTE (2018) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.6.webp "MASERATI LEVANTE (2018) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.9.webp "MASERATI LEVANTE (2018) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI LEVANTE (2018) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.62.1.webp "MASERATI LEVANTE (2018) CONNECTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.63.1.webp "MASERATI LEVANTE (2018) EXTRACTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.2.webp "MASERATI LEVANTE (2018) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.3.webp "MASERATI LEVANTE (2018) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.1.webp "MASERATI LEVANTE (2018) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.3.webp "MASERATI LEVANTE (2018) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.1.webp "MASERATI LEVANTE (2018) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-08.73.1.webp "MASERATI LEVANTE (2018) SYSTÈME D'AIDE À LA CONDUITE SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI LEVANTE (2018) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.1.webp "MASERATI LEVANTE (2018) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI LEVANTE (2018) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI LEVANTE (2018) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI LEVANTE (2018) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI LEVANTE (2018) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.1.webp "MASERATI LEVANTE (2018) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.1.webp "MASERATI LEVANTE (2018) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.1.webp "MASERATI LEVANTE (2018) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI LEVANTE (2018) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.2.webp "MASERATI LEVANTE (2018) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI LEVANTE (2018) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.2.webp "MASERATI LEVANTE (2018) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI LEVANTE (2018) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.17.2.webp "MASERATI LEVANTE (2018) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI LEVANTE (2018) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.22.1.webp "MASERATI LEVANTE (2018) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI LEVANTE (2018) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.25.1.webp "MASERATI LEVANTE (2018) HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.1.webp "MASERATI LEVANTE (2018) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.2.webp "MASERATI LEVANTE (2018) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.1.webp "MASERATI LEVANTE (2018) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.30.3.webp "MASERATI LEVANTE (2018) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI LEVANTE (2018) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
