(valable pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS )
-part-diagram-03.10.4.webp)

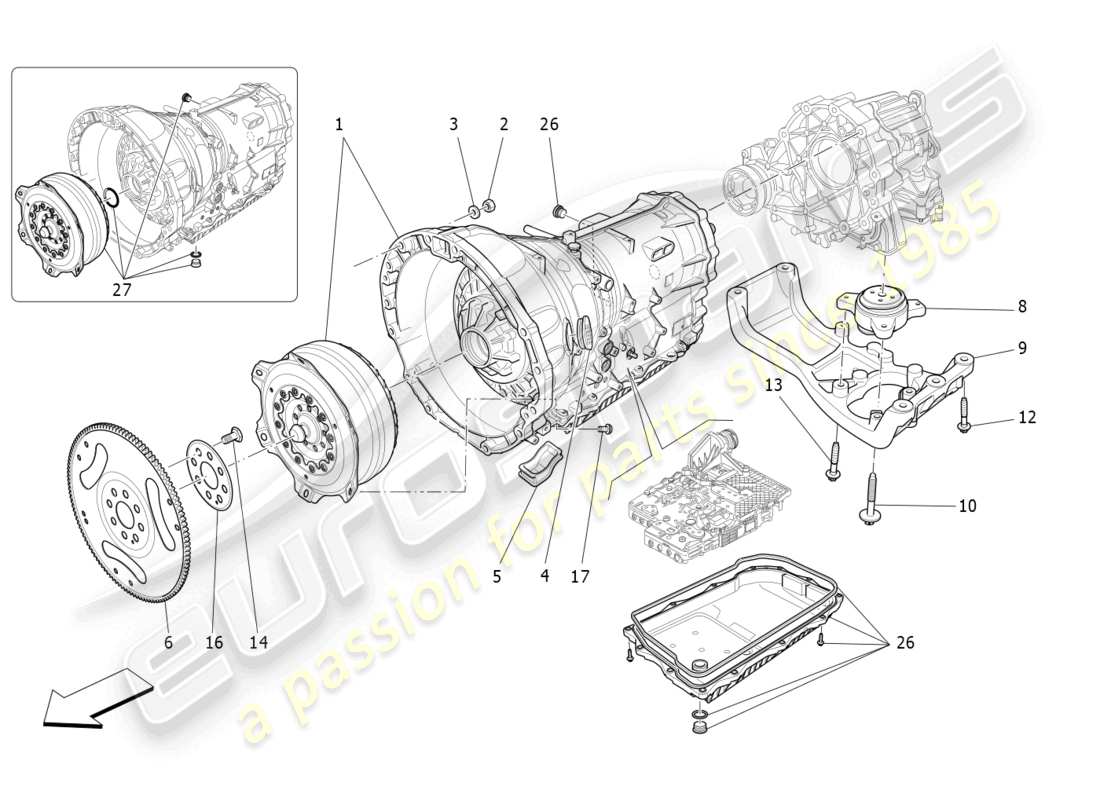

03.10.4 - carters de boîte de vitesses
Maserati Levante (2019) GEARBOX HOUSINGS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
670037045
ASSEMBLAGE BOITE DE VITESSES AUTOMATIQUE
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£2 251,28
depuis
£2 251,28
#
002
MPN:
675000184
NOIX
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£1,14
depuis
£1,14
#
003
MPN:
675000098
Rondelle [D.10.2-22X2]
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£1,22
depuis
£1,22
#
004
MPN:
670003520
BOUCHON LATÉRAL
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£3,43
depuis
£3,43
#
005
MPN:
670003521
BOUCHON INFÉRIEUR
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£3,43
depuis
£3,43
#
006
MPN:
675000275
DISQUE À PLAQUE FLEXIBLE
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£32,75
depuis
£32,75
#
008
MPN:
670035767
DOUILLE DE SUSPENSION LATÉRALE DE BOÎTE DE VITESSES
Valable à partir de l'assemblage : 0 - 6053905. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670003631
#
008
MPN:
670106865
DOUILLE DE SUSPENSION LATÉRALE DE BOÎTE DE VITESSES
Valable à partir de l'assemblage : 6053906. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£62,41
depuis
£62,41
Cette pièce remplace le numéro de pièce 670035767
#
009
MPN:
670105591
TRAVERSE DE MONTAGE DE BOITE DE VITESSES
Valable à partir de l'assemblage : 6053787. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£148,94
depuis
£148,94
#
010
MPN:
670003988
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£8,19
depuis
£8,19
#
012
MPN:
670035766
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£1,64
depuis
£1,64
#
013
MPN:
670103989
VIS
Valable à partir de l'assemblage : 6053787. Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£3,85
depuis
£3,85
#
014
MPN:
46328377
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£1,27
depuis
£1,27
Cette pièce remplace le numéro de pièce 673001435
- et 1 plus. Cliquez pour voir les détails
#
016
MPN:
675000274
PLAQUE DE SUPPORT
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£7,45
depuis
£7,45
#
017
MPN:
675000338
VIS
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£1,56
depuis
£1,56
#
026
MPN:
673005766
KIT DE CARTER D'HUILE
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£358,33
depuis
£358,33
#
027
MPN:
673005767
CONVERTISSEUR
Convient pour : 3.0 TDS V6 4WD 250 HP, 3.0 TDS V6 4WD 275 HP | CHILI, EUROPE, ITALIE, JAPON (RH DRIVE), ROYAUME-UNI, ÉTATS-UNIS
depuis
£983,04
depuis
£983,04
