Valable à partir de l'assemblage : 6053787 - 99999999. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
-part-diagram-01.71.2.webp)

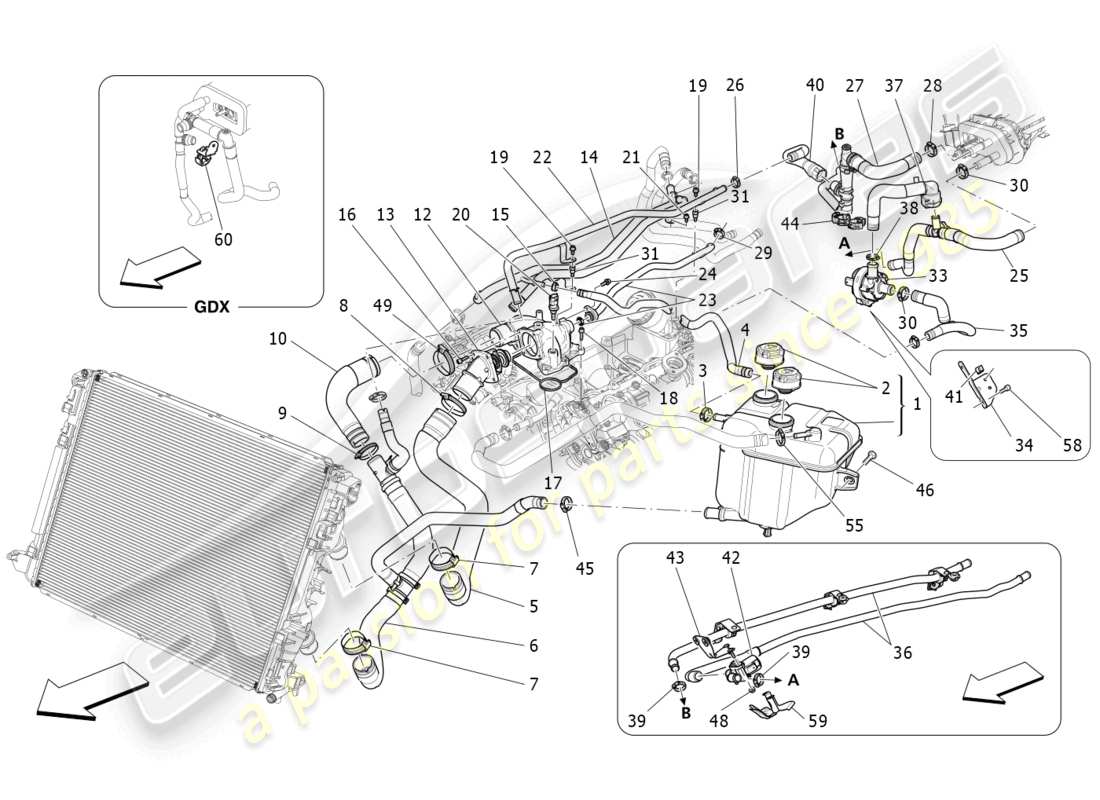

01.71.2 - système de refroidissement : nourrice et lignes
Maserati Levante GTS (2020) COOLING SYSTEM: NOURICE AND LINES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 670031649

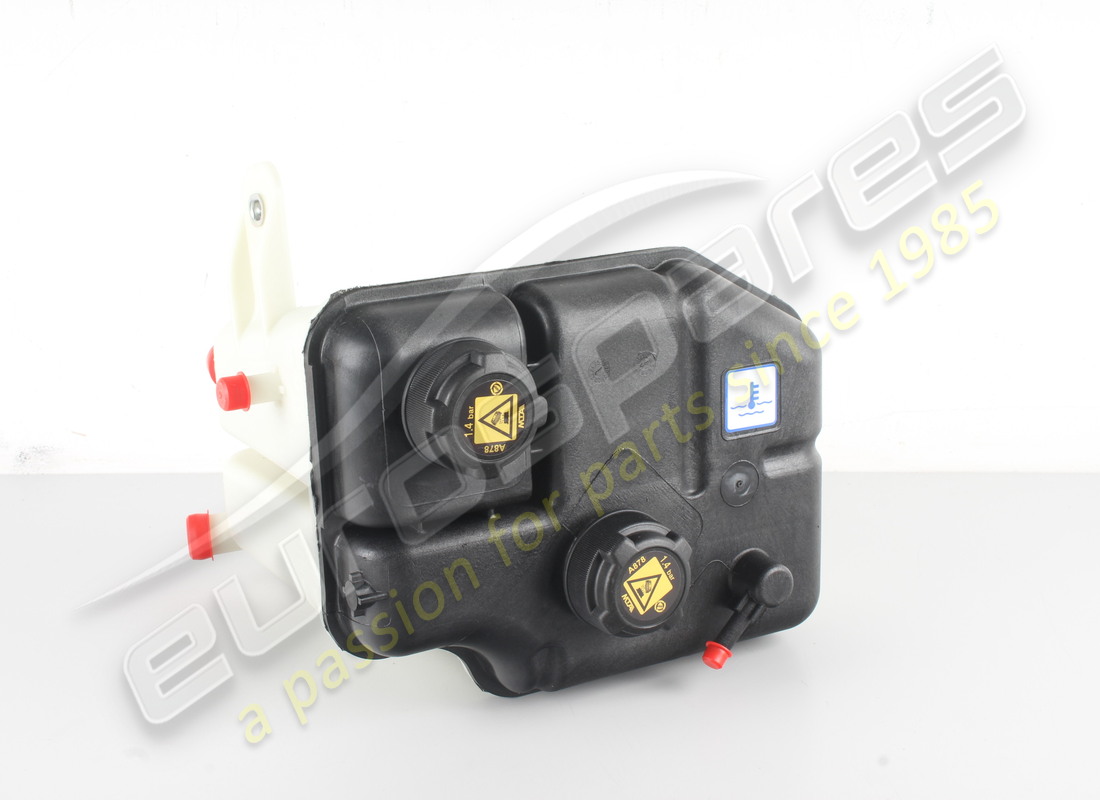

ENSEMBLE VASE D'EXPANSION
depuis £60,16
depuis £60,16
Cette pièce remplace le numéro de pièce 670007897
# 002
MPN: 670003408
BOUCHON DE RÉSERVOIR
depuis £9,30
depuis £9,30
# 003
MPN: 675000344
COLLIER [D.17]
depuis £1,59
depuis £1,59
# 004
MPN: 806287
TUYAU D'ÉVACUATION D'EAU
depuis £85,37
depuis £85,37
# 005
MPN: 670103770
TUYAU D'ADMISSION D'EAU DU RADIATEUR
depuis £36,54
depuis £36,54
# 006
MPN: 670103771
MANCHON D'EAU
depuis £72,71
depuis £72,71
# 007
MPN: 675000361
COLLIER À VIS
Remplacement
Remplacement
# 008
MPN: 675000345
COLLIER À VIS [D.58]
depuis £2,33
depuis £2,33
# 009
MPN: 11417670
COLLIER À VIS
depuis £6,55
depuis £6,55
Cette pièce remplace le numéro de pièce 675000094 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 294684
MANCHON DE SORTIE D'EAU
depuis £158,59
depuis £158,59
# 012
MPN: 304372
COMPARTIMENT THERMOSTAT D'EAU
depuis £319,44
depuis £319,44
Cette pièce remplace la pièce numéro 286518 que nous avons en stock
# 013
MPN: 287652
COUVERCLE DE THERMOSTAT AVEC MANOMÈTRE
depuis £141,05
depuis £141,05
# 014
MPN: 795812
TUYAU D'ARRIVÉE ET DE RETOUR D'EAU SECONDAIRE
depuis £103,97
depuis £103,97
# 015
MPN: 11431090
SERRER
depuis £3,08
depuis £3,08
# 016
MPN: 231619
VIS [M6X22]
depuis £0,53
depuis £0,53
# 017
MPN: 295159
joint
depuis £7,04
depuis £7,04
# 018
MPN: 231620
VIS [M6X25]
depuis £0,53
depuis £0,53
# 019
MPN: 231616
VIS [M6X14]
depuis £0,53
depuis £0,53
# 020
MPN: 180137
CAPTEUR DE TEMPÉRATURE DE L'EAU
depuis £8,34
depuis £8,34
# 021
MPN: 231616
VIS [M6X14]
depuis £0,53
depuis £0,53
# 022
MPN: 768610
TUYAU DE RETOUR D'EAU DE L'ÉCHANGEUR
depuis £62,09
depuis £62,09
# 023
MPN: 304041
TUYAU D'ARRIVÉE D'EAU AU CHAUFFAGE
Valable à partir de l'assemblage : 0 - 6079466.
depuis £77,61
depuis £77,61
Cette pièce remplace le numéro de pièce 287926
# 024
MPN: 231617
VIS [M6X18]
depuis £0,54
depuis £0,54
# 025
MPN: 670103775
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £42,70
depuis £42,70
# 025
MPN: 670109834
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £32,18
depuis £32,18
# 026
MPN: 675000319
COLLIER [D.22,5]
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £9,88
depuis £9,88
# 027
MPN: 670103777
MANCHON DE RETOUR D'EAU DU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £102,48
depuis £102,48
# 027
MPN: 670109862
MANCHON DE RETOUR D'EAU DU SYSTÈME DE CHAUFFAGE.
Valable à partir de l'assemblage : 6072512 - 6079466. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
Remplacement
Remplacement
# 028
MPN: 670030325
COLLIER
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £1,59
depuis £1,59
# 029
MPN: 675000370
COLLIER [D.19,5]
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £1,33
depuis £1,33
# 030
MPN: 670030327
COLLIER
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £1,66
depuis £1,66
# 031
MPN: 287940
GOUJON
depuis £3,78
depuis £3,78
# 033
MPN: 670002071
POMPE DE RECYCLAGE D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £135,97
depuis £135,97
# 034
MPN: 670003713
SUPPORT DE RENFORT
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £4,47
depuis £4,47
# 035
MPN: 670006633
CONDUITE D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £20,94
depuis £20,94
Cette pièce remplace le numéro de pièce 670003720
# 036
MPN: 670103855
TUYAU D'EAU ARRIÈRE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £147,46
depuis £147,46
# 036
MPN: 670109866
TUYAU D'EAU ARRIÈRE
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £178,50
depuis £178,50
# 037
MPN: 670103776
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £24,88
depuis £24,88
# 037
MPN: 670109861
MANCHON D'ARRIVÉE D'EAU AU SYSTÈME DE CHAUFFAGE.
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £66,46
depuis £66,46
# 038
MPN: 675000658
COLLIER
depuis £5,81
depuis £5,81
Cette pièce remplace le numéro de pièce 675000349
# 040
MPN: 670103778
MANCHON D'EAU
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £17,88
depuis £17,88
# 040
MPN: 670109863
MANCHON D'EAU
Valable à partir de l'assemblage : 6072512 - 6077346. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
Remplacement
Remplacement
# 040
MPN: 670159094
MANCHON D'EAU
Valable à partir de l'assemblage : 6077347. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £34,97
depuis £34,97
Cette pièce remplace le numéro de pièce 670109863
# 041
MPN: 670006732
PLAQUE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES.
depuis £3,48
depuis £3,48
# 042
MPN: 670002070
ÉLECTROVANNE MARCHE/ARRÊT
depuis £50,66
depuis £50,66
# 043
MPN: 670106985
SUPPORT D'ÉLECTROVANNE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £23,99
depuis £23,99
# 043
MPN: 670109905
SUPPORT D'ÉLECTROVANNE
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £64,73
depuis £64,73
# 044
MPN: 670005922
CLIP DE RETENUE
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £2,08
depuis £2,08
# 044
MPN: 675000019
CLIP DE RETENUE
Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : CHILI, EUROPE, JAPON, USA
depuis £0,73
depuis £0,73
# 045
MPN: 675000658
COLLIER
depuis £5,81
depuis £5,81
Cette pièce remplace le numéro de pièce 675000349
# 046
MPN: 675000088
VIS [M6X22]
depuis £2,13
depuis £2,13
# 048
MPN: 675000315
NOIX
depuis £1,17
depuis £1,17
# 049
MPN: 675000345
COLLIER À VIS [D.58]
depuis £2,33
depuis £2,33
# 055
MPN: 675000373
COLLIER [D.12,5]
depuis £1,22
depuis £1,22
# 058
MPN: 014305224
VIS [M6X16]
# 059
MPN: 670109906
PROTECTION D'ÉLECTROVANNE
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £19,73
depuis £19,73
# 060
MPN: 670109872
ASSEMBLAGE DU SUPPORT
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : CLIMA AUTOMATIQUE À QUATRE ZONES. Convient pour : AUSTRALIE, JAPON (RH DRIVE), ROYAUME-UNI
depuis £26,39
depuis £26,39
-part-diagram-01.71.3.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.3.webp "MASERATI LEVANTE GTS (2020) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.6.webp "MASERATI LEVANTE GTS (2020) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.8.webp "MASERATI LEVANTE GTS (2020) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.1.webp "MASERATI LEVANTE GTS (2020) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.90.1.webp "MASERATI LEVANTE GTS (2020) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.1.webp "MASERATI LEVANTE GTS (2020) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.02.2.webp "MASERATI LEVANTE GTS (2020) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.2.webp "MASERATI LEVANTE GTS (2020) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.5.webp "MASERATI LEVANTE GTS (2020) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI LEVANTE GTS (2020) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.22.2.webp "MASERATI LEVANTE GTS (2020) TRANSMISSION DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI LEVANTE GTS (2020) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.50.1.webp "MASERATI LEVANTE GTS (2020) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-04.00.3.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.00.4.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.2.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.10.3.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.11.2.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI LEVANTE GTS (2020) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI LEVANTE GTS (2020) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI LEVANTE GTS (2020) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.30.2.webp "MASERATI LEVANTE GTS (2020) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.2.webp "MASERATI LEVANTE GTS (2020) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.4.webp "MASERATI LEVANTE GTS (2020) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.10.6.webp "MASERATI LEVANTE GTS (2020) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI LEVANTE GTS (2020) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.3.webp "MASERATI LEVANTE GTS (2020) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.2.webp "MASERATI LEVANTE GTS (2020) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.10.4.webp "MASERATI LEVANTE GTS (2020) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.3.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI LEVANTE GTS (2020) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI LEVANTE GTS (2020) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.20.2.webp "MASERATI LEVANTE GTS (2020) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI LEVANTE GTS (2020) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.24.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.24.2.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI LEVANTE GTS (2020) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI LEVANTE GTS (2020) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.02.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.04.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI LEVANTE GTS (2020) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI LEVANTE GTS (2020) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI LEVANTE GTS (2020) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.20.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-07.30.3.webp "MASERATI LEVANTE GTS (2020) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.5.webp "MASERATI LEVANTE GTS (2020) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.32.7.webp "MASERATI LEVANTE GTS (2020) DOCUMENTATION À BORD SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI LEVANTE GTS (2020) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.00.2.webp "MASERATI LEVANTE GTS (2020) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.20.1.webp "MASERATI LEVANTE GTS (2020) PRODUCTION ET ACCUMULATION D'ÉNERGIE SCHÉMA DES PIÈCES")
-part-diagram-08.30.1.webp "MASERATI LEVANTE GTS (2020) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.30.2.webp "MASERATI LEVANTE GTS (2020) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.2.webp "MASERATI LEVANTE GTS (2020) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.40.1.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.2.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.3.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.42.2.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.43.1.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : APPAREILS DE TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-08.49.2.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.2.webp "MASERATI LEVANTE GTS (2020) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.2.webp "MASERATI LEVANTE GTS (2020) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.52.2.webp "MASERATI LEVANTE GTS (2020) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.3.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.3.webp "MASERATI LEVANTE GTS (2020) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.5.webp "MASERATI LEVANTE GTS (2020) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.7.webp "MASERATI LEVANTE GTS (2020) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.8.webp "MASERATI LEVANTE GTS (2020) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI LEVANTE GTS (2020) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.62.1.webp "MASERATI LEVANTE GTS (2020) CONNECTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.63.1.webp "MASERATI LEVANTE GTS (2020) EXTRACTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.2.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.3.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.2.webp "MASERATI LEVANTE GTS (2020) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.5.webp "MASERATI LEVANTE GTS (2020) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.2.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-08.72.3.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-08.73.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'AIDE À LA CONDUITE SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI LEVANTE GTS (2020) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.1.webp "MASERATI LEVANTE GTS (2020) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI LEVANTE GTS (2020) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI LEVANTE GTS (2020) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI LEVANTE GTS (2020) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI LEVANTE GTS (2020) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.5.webp "MASERATI LEVANTE GTS (2020) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.5.webp "MASERATI LEVANTE GTS (2020) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.1.webp "MASERATI LEVANTE GTS (2020) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI LEVANTE GTS (2020) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.2.webp "MASERATI LEVANTE GTS (2020) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI LEVANTE GTS (2020) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.2.webp "MASERATI LEVANTE GTS (2020) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI LEVANTE GTS (2020) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.17.2.webp "MASERATI LEVANTE GTS (2020) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI LEVANTE GTS (2020) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.22.2.webp "MASERATI LEVANTE GTS (2020) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI LEVANTE GTS (2020) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.25.1.webp "MASERATI LEVANTE GTS (2020) HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.1.webp "MASERATI LEVANTE GTS (2020) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.2.webp "MASERATI LEVANTE GTS (2020) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.2.webp "MASERATI LEVANTE GTS (2020) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.30.4.webp "MASERATI LEVANTE GTS (2020) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI LEVANTE GTS (2020) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.31.2.webp "MASERATI LEVANTE GTS (2020) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.32.2.webp "MASERATI LEVANTE GTS (2020) PORTES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.33.1.webp "MASERATI LEVANTE GTS (2020) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.33.2.webp "MASERATI LEVANTE GTS (2020) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI LEVANTE GTS (2020) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.2.webp "MASERATI LEVANTE GTS (2020) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.2.webp "MASERATI LEVANTE GTS (2020) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.40.6.webp "MASERATI LEVANTE GTS (2020) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.1.webp "MASERATI LEVANTE GTS (2020) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.41.3.webp "MASERATI LEVANTE GTS (2020) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.1.webp "MASERATI LEVANTE GTS (2020) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.42.3.webp "MASERATI LEVANTE GTS (2020) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.43.1.webp "MASERATI LEVANTE GTS (2020) SIÈGES ARRIÈRE : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI LEVANTE GTS (2020) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI LEVANTE GTS (2020) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI LEVANTE GTS (2020) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.2.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.3.webp "MASERATI LEVANTE GTS (2020) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI LEVANTE GTS (2020) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI LEVANTE GTS (2020) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI LEVANTE GTS (2020) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.60.2.webp "MASERATI LEVANTE GTS (2020) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI LEVANTE GTS (2020) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI LEVANTE GTS (2020) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.62.3.webp "MASERATI LEVANTE GTS (2020) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI LEVANTE GTS (2020) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.71.1.webp "MASERATI LEVANTE GTS (2020) TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-01.00.2.webp "MASERATI LEVANTE GTS (2020) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.1.webp "MASERATI LEVANTE GTS (2020) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.1.webp "MASERATI LEVANTE GTS (2020) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.1.webp "MASERATI LEVANTE GTS (2020) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.1.webp "MASERATI LEVANTE GTS (2020) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.1.webp "MASERATI LEVANTE GTS (2020) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.1.webp "MASERATI LEVANTE GTS (2020) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.1.webp "MASERATI LEVANTE GTS (2020) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.1.webp "MASERATI LEVANTE GTS (2020) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.30.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.31.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.32.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.40.1.webp "MASERATI LEVANTE GTS (2020) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.7.webp "MASERATI LEVANTE GTS (2020) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.2.webp "MASERATI LEVANTE GTS (2020) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.5.webp "MASERATI LEVANTE GTS (2020) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.6.webp "MASERATI LEVANTE GTS (2020) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.2.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.44.6.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.2.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.3.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.5.webp "MASERATI LEVANTE GTS (2020) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.1.webp "MASERATI LEVANTE GTS (2020) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.1.webp "MASERATI LEVANTE GTS (2020) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.1.webp "MASERATI LEVANTE GTS (2020) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
