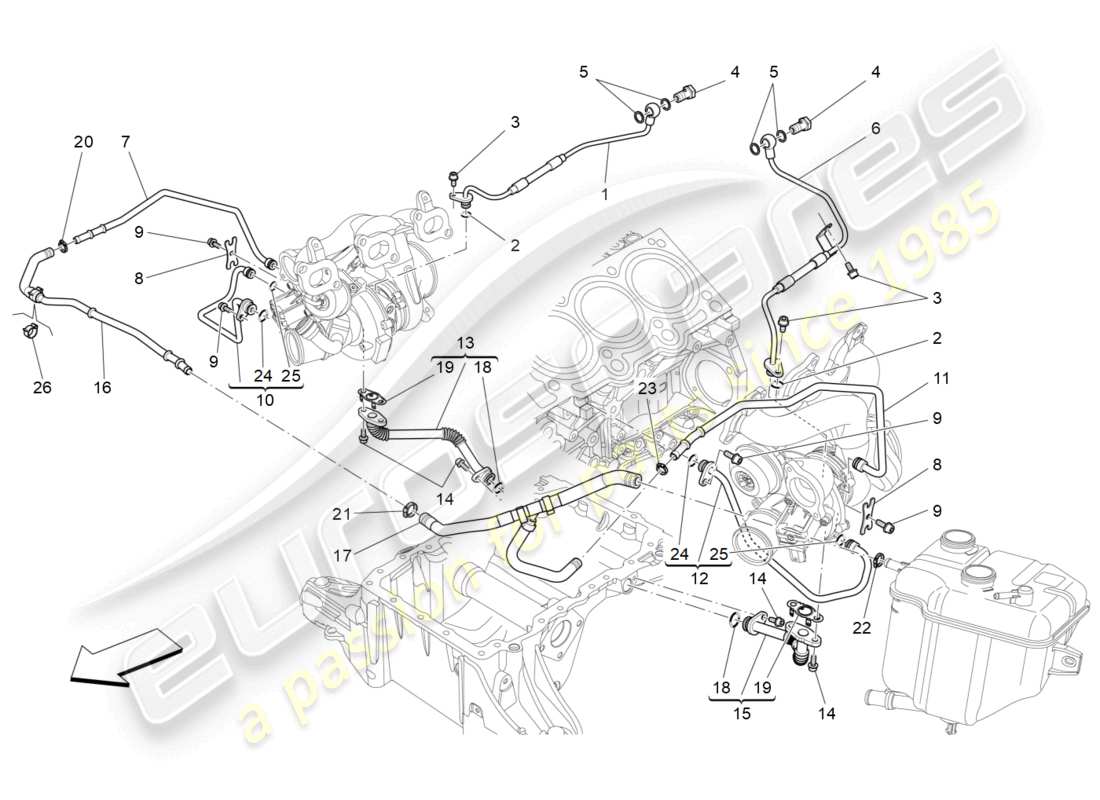

01.31.2 - système de suralimentation : lubrification et refroidissement
Maserati Levante Modena (2022) TURBOCHARGING SYSTEM: LUBRICATION AND COOLING Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 312328
TUYAU D'ALIMENTATION D'HUILE À LA TURBINE DROITE
depuis £155,22
depuis £155,22
Cette pièce remplace le numéro de pièce 308065

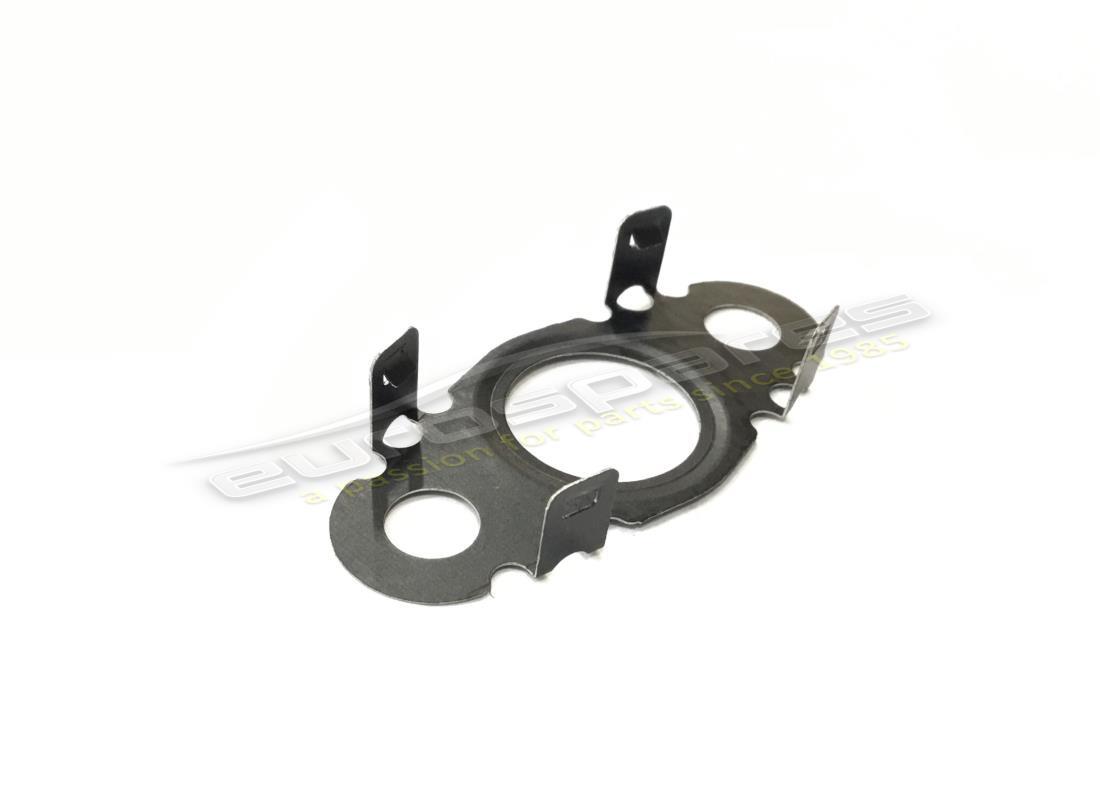

# 002
MPN: 191269
joint
depuis £1,98
depuis £1,98
# 003
MPN: 231616
VIS [M6X14]
depuis £0,53
depuis £0,53
# 004
MPN: 10185011
COL DE REMPLISSAGE
Valable à partir du moteur : 0 - 305614.
depuis £22,37
depuis £22,37
# 004
MPN: 319864
COL DE REMPLISSAGE
Valable à partir du moteur : 305615.
depuis £9,35
depuis £9,35
Cette pièce remplace le numéro de pièce 10185011
# 005
MPN: 10261060
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 274036
# 006
MPN: 308075
TUYAU D'ALIMENTATION D'HUILE À LA TURBINE GAUCHE
depuis £155,22
depuis £155,22
Cette pièce remplace le numéro de pièce 295100
# 007
MPN: 300423
TUYAU DE RETOUR D'EAU DE LA TURBINE DROITE
depuis £73,91
depuis £73,91
Cette pièce remplace le numéro de pièce 292287
# 008
MPN: 283437
FOURCHETTE
depuis £2,35
depuis £2,35
# 009
MPN: 248334
VIS [M6X16]
depuis £0,47
depuis £0,47
# 010
MPN: 297624
TUYAU D'ARRIVÉE D'EAU À LA TURBINE DROITE
depuis £66,69
depuis £66,69
Cette pièce remplace le numéro de pièce 286029
# 011
MPN: 300424
TUYAU DE RETOUR D'EAU DE LA TURBINE GAUCHE
depuis £52,20
depuis £52,20
Cette pièce remplace le numéro de pièce 292288
# 012
MPN: 286030
TUYAU D'ARRIVÉE D'EAU À LA TURBINE GAUCHE
depuis £33,82
depuis £33,82
# 013
MPN: 282368
TUYAU DE RÉCUPÉRATION D'HUILE DE LA TURBINE DROITE
depuis £74,37
depuis £74,37
# 014
MPN: 248334
VIS [M6X16]
depuis £0,47
depuis £0,47
# 015
MPN: 282369
TUYAU DE RÉCUPÉRATION D'HUILE DE LA TURBINE GAUCHE
depuis £40,90
depuis £40,90
# 016
MPN: 670031849
TUYAU D'EAU DE LA TURBINE À NOURICE
depuis £29,74
depuis £29,74
Cette pièce remplace le numéro de pièce 670008450 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 670031950
TUYAU D'EAU DE LA TURBINE À NOURICE
depuis £16,97
depuis £16,97
# 018
MPN: 287722
OU JOINT
depuis £1,59
depuis £1,59
# 019
MPN: 271457
joint
depuis £2,38
depuis £2,38
# 020
MPN: 675000373
COLLIER [D.12,5]
depuis £1,22
depuis £1,22
# 021
MPN: 675000374
COLLIER [D.15]
depuis £1,26
depuis £1,26
# 022
MPN: 675000344
COLLIER [D.17]
depuis £1,59
depuis £1,59
# 023
MPN: 675000369
COLLIER [D.13-14]
depuis £1,11
depuis £1,11
# 024
MPN: 256627
OU JOINT
depuis £1,66
depuis £1,66
# 025
MPN: 127816
OU JOINT
depuis £1,41
depuis £1,41
# 026
MPN: 675000552
COLLIER [D.14,5]
depuis £1,33
depuis £1,33
