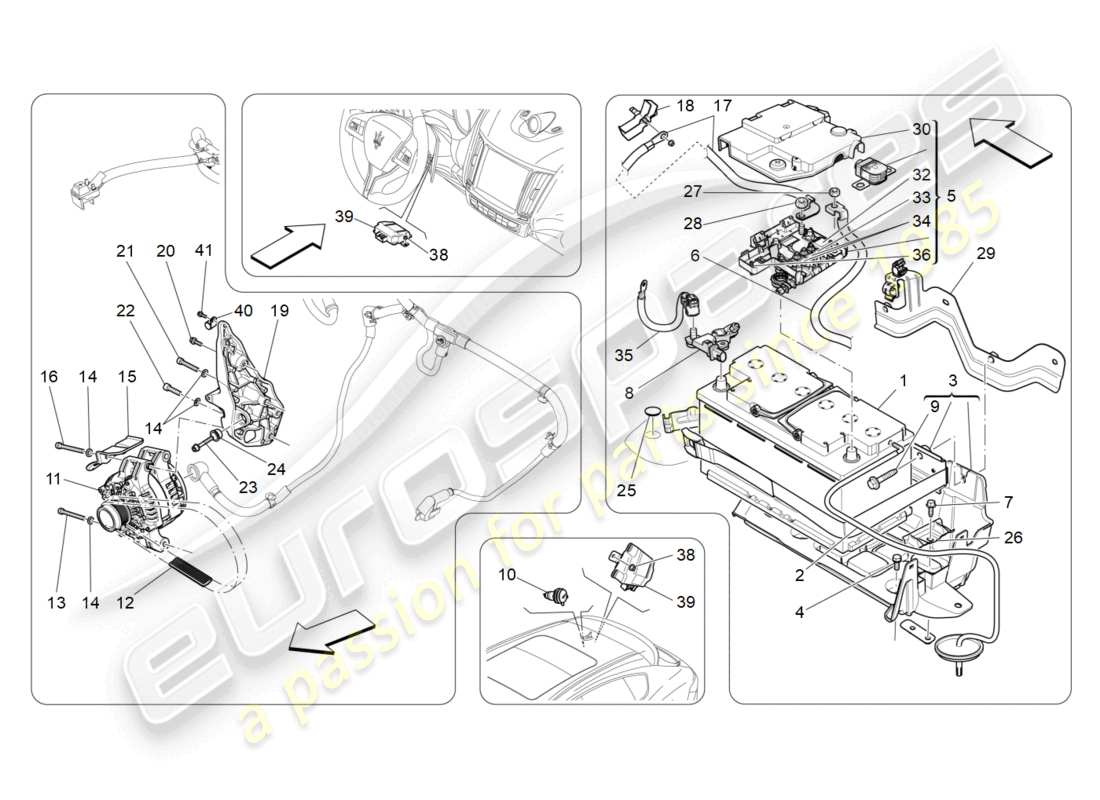

08.20.2 - production et accumulation d'énergie
Maserati Levante Modena (2022) ENERGY GENERATION AND ACCUMULATION Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
673005577
95AH-800A BATTERIE
Remplacement
Remplacement
#
002
MPN:
670008109
TUYAU D'ÉVENT DE BATTERIE
depuis
£13,39
depuis
£13,39
Cette pièce remplace le numéro de pièce 675000212
#
003
MPN:
675000297
ASSEMBLAGE DE BOÎTIER DE BATTERIE
depuis
£31,05
depuis
£31,05
#
004
MPN:
675000174
VIS [M8]
depuis
£1,07
depuis
£1,07
#
005
MPN:
670105054
CALCULATEUR MULTIFONCTION BATTERIE
Valable à partir de l'assemblage : 6053787.
depuis
£97,76
depuis
£97,76
#
006
MPN:
670006554
CÂBLE PÔLE POSITIF DE BATTERIE ARRIÈRE ECU
depuis
£19,34
depuis
£19,34
#
007
MPN:
675000088
VIS [M6X22]
depuis
£2,11
depuis
£2,11
#
008
MPN:
675001164
CAPTEUR SCI
Valable à partir de l'assemblage : 6079467.
depuis
£34,05
depuis
£34,05
#
009
MPN:
675000214
VIS
depuis
£19,18
depuis
£19,18
#
010
MPN:
670014974
PRISE DE COURANT
Couleur : NOIR.
depuis
£7,83
depuis
£7,83
#
011
MPN:
303187
Alternateur
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 289964
#
012
MPN:
286570
COURROIE D'ENTRAÎNEMENT D'ALTERNATEUR
depuis
£27,14
depuis
£27,14
#
013
MPN:
14359524
VIS [M8X80]
depuis
£0,47
depuis
£0,47
#
014
MPN:
11193874
Rondelle [D.8.4-16X1.4]
depuis
£0,53
depuis
£0,53
#
016
MPN:
14359524
VIS [M8X80]
depuis
£0,47
depuis
£0,47
#
017
MPN:
670032363
CÂBLE PÔLE POSITIF DE BATTERIE
depuis
£74,88
depuis
£74,88
#
018
MPN:
675000578
NŒUD SHUNT
depuis
£16,06
depuis
£16,06
#
019
MPN:
326401
SUPPORT ALTERNATEUR
Ne convient pas aux voitures avec : EU6D finale, EU6D finale spécifique à la Corée/États-Unis, EU6C MY19/EU6D-Temp MY20, CHINE 6B ÉMISSION. Convient pour : AUSTRALIE, CHILI, JAPON, JAPON (RH DRIVE)
depuis
£132,80
depuis
£132,80
#
019
MPN:
788745
SUPPORT ALTERNATEUR
Valable à partir de l'assemblage : 6072512. Convient aux voitures avec : EU6D Final. Pas pour les voitures avec : EU6D ÉMISSION spécifique finale Corée/États-Unis, EU6C MY19 / EU6D-Temp MY20, CHINE 6B. Convient pour : CHILI, ITALIE, JAPON, JAPON (RH DRIVE), ROYAUME-UNI
depuis
£92,38
depuis
£92,38
#
020
MPN:
231619
VIS [M6X22]
depuis
£0,54
depuis
£0,54
#
021
MPN:
14306924
VIS [M8X50]
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 16201224
#
022
MPN:
14306524
VIS [M8X30]
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 14306521
#
023
MPN:
231624
VIS [M6X45]
depuis
£0,54
depuis
£0,54
#
024
MPN:
248389
BAGUE
depuis
£3,58
depuis
£3,58
#
025
MPN:
675000244
PRISE
depuis
£0,66
depuis
£0,66
#
026
MPN:
675000426
support
depuis
£4,42
depuis
£4,42
#
027
MPN:
675000439
NOIX
depuis
£3,59
depuis
£3,59
#
028
MPN:
675000450
NOIX
depuis
£4,13
depuis
£4,13
#
029
MPN:
670031002
SUPPORT ARRIÈRE
depuis
£10,55
depuis
£10,55
#
030
MPN:
675000806
COUVERTURE
Valable à partir de l'assemblage : 6053787.
depuis
£11,26
depuis
£11,26
#
032
MPN:
673002762
MAXI FUSIBLE 175A
depuis
£5,54
depuis
£5,54
#
033
MPN:
673002763
FUSIBLE MIDI 30A
depuis
£2,30
depuis
£2,30
#
034
MPN:
673002764
FUSIBLE MIDI 40A
depuis
£2,30
depuis
£2,30
#
035
MPN:
670109171
CÂBLE PÔLE NÉGATIF DE BATTERIE
Valable à partir de l'assemblage : 6069008.
depuis
£22,57
depuis
£22,57
Cette pièce remplace la pièce numéro 670107464 que nous avons en stock
#
036
MPN:
673003650
EXTRAIT DE FUSIBLE
depuis
£1,14
depuis
£1,14
#
038
MPN:
675000095
ÉCROU [M6]
depuis
£0,59
depuis
£0,59
#
039
MPN:
675000786
STABILISATEUR DE TENSION
Valable à partir de l'assemblage : 6053787.
depuis
£83,68
depuis
£83,68
Cette pièce remplace la pièce numéro 675000493 que nous avons en stock
#
040
MPN:
291068
support
depuis
£1,73
depuis
£1,73
#
041
MPN:
233600
VIS [M6X12]
depuis
£0,53
depuis
£0,53
-part-diagram-08.30.1.webp "MASERATI LEVANTE MODENA (2022) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.30.2.webp "MASERATI LEVANTE MODENA (2022) GROUPES DE PHARES SCHÉMA DES PIÈCES")
-part-diagram-08.31.2.webp "MASERATI LEVANTE MODENA (2022) GROUPES DE FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-08.40.3.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.40.4.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : DISPOSITIFS DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-08.41.3.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : APPAREILS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.42.1.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.42.2.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : DIFFUSION SCHÉMA DES PIÈCES")
-part-diagram-08.43.1.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : APPAREILS DE TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-08.49.2.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE CLIMATISATION : COMMANDE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-08.50.2.webp "MASERATI LEVANTE MODENA (2022) APPAREILS DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-08.51.2.webp "MASERATI LEVANTE MODENA (2022) APPAREILS DE CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-08.52.1.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.52.2.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS DE PORTE SCHÉMA DES PIÈCES")
-part-diagram-08.53.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.53.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'ALARME ET D'IMMOBILISATION SCHÉMA DES PIÈCES")
-part-diagram-08.60.3.webp "MASERATI LEVANTE MODENA (2022) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.5.webp "MASERATI LEVANTE MODENA (2022) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.7.webp "MASERATI LEVANTE MODENA (2022) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.60.9.webp "MASERATI LEVANTE MODENA (2022) CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-08.61.1.webp "MASERATI LEVANTE MODENA (2022) RELAIS, FUSIBLES ET BOITES SCHÉMA DES PIÈCES")
-part-diagram-08.62.1.webp "MASERATI LEVANTE MODENA (2022) CONNECTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.63.1.webp "MASERATI LEVANTE MODENA (2022) EXTRACTEURS SCHÉMA DES PIÈCES")
-part-diagram-08.70.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.70.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE DIFFUSION SONORE SCHÉMA DES PIÈCES")
-part-diagram-08.71.2.webp "MASERATI LEVANTE MODENA (2022) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.71.4.webp "MASERATI LEVANTE MODENA (2022) CE SYSTÈME SCHÉMA DES PIÈCES")
-part-diagram-08.72.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-08.72.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-08.73.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'AIDE À LA CONDUITE SCHÉMA DES PIÈCES")
-part-diagram-09.00.1.webp "MASERATI LEVANTE MODENA (2022) CARROSSERIE ET GARNITURE EXTÉRIEURE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.01.1.webp "MASERATI LEVANTE MODENA (2022) CARROSSERIE ET GARNITURE EXTÉRIEURE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.02.1.webp "MASERATI LEVANTE MODENA (2022) CARROSSERIE ET GARNITURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.03.1.webp "MASERATI LEVANTE MODENA (2022) CADRES STRUCTURELS AVANT ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.04.1.webp "MASERATI LEVANTE MODENA (2022) CADRES STRUCTURELS CENTRAUX ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.05.1.webp "MASERATI LEVANTE MODENA (2022) CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE SCHÉMA DES PIÈCES")
-part-diagram-09.10.15.webp "MASERATI LEVANTE MODENA (2022) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.11.9.webp "MASERATI LEVANTE MODENA (2022) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.12.1.webp "MASERATI LEVANTE MODENA (2022) CAPTEURS DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.13.1.webp "MASERATI LEVANTE MODENA (2022) TIMONERIE ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-09.14.2.webp "MASERATI LEVANTE MODENA (2022) PROTECTION SOUS-CASSE ET SOUS-PLANCHER SCHÉMA DES PIÈCES")
-part-diagram-09.15.1.webp "MASERATI LEVANTE MODENA (2022) BOUCLIERS, GARNITURES ET PANNEAUX DE REVÊTEMENT SCHÉMA DES PIÈCES")
-part-diagram-09.16.3.webp "MASERATI LEVANTE MODENA (2022) GARNITURES, MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-part-diagram-09.17.1.webp "MASERATI LEVANTE MODENA (2022) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.17.2.webp "MASERATI LEVANTE MODENA (2022) AUTOCOLLANTS ET ÉTIQUETTES SCHÉMA DES PIÈCES")
-part-diagram-09.20.1.webp "MASERATI LEVANTE MODENA (2022) COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.22.2.webp "MASERATI LEVANTE MODENA (2022) TRAPPE ET COMMANDES DU RÉSERVOIR DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-09.23.1.webp "MASERATI LEVANTE MODENA (2022) BOUTON D'OUVERTURE DU COUVERCLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-09.25.1.webp "MASERATI LEVANTE MODENA (2022) HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.1.webp "MASERATI LEVANTE MODENA (2022) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.26.2.webp "MASERATI LEVANTE MODENA (2022) COMMANDE D'OUVERTURE DU HAYON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-09.30.2.webp "MASERATI LEVANTE MODENA (2022) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.30.4.webp "MASERATI LEVANTE MODENA (2022) PORTES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.31.1.webp "MASERATI LEVANTE MODENA (2022) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.31.2.webp "MASERATI LEVANTE MODENA (2022) PORTES D'ENTRÉE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.32.2.webp "MASERATI LEVANTE MODENA (2022) PORTES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.33.1.webp "MASERATI LEVANTE MODENA (2022) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.33.2.webp "MASERATI LEVANTE MODENA (2022) PORTES ARRIÈRE : MÉCANISMES SCHÉMA DES PIÈCES")
-part-diagram-09.34.1.webp "MASERATI LEVANTE MODENA (2022) FENÊTRES ET BANDES DE FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-09.35.2.webp "MASERATI LEVANTE MODENA (2022) RÉTROVISEURS INTÉRIEURS ET EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-09.40.2.webp "MASERATI LEVANTE MODENA (2022) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.40.6.webp "MASERATI LEVANTE MODENA (2022) SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.41.1.webp "MASERATI LEVANTE MODENA (2022) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.41.3.webp "MASERATI LEVANTE MODENA (2022) SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.42.1.webp "MASERATI LEVANTE MODENA (2022) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.42.3.webp "MASERATI LEVANTE MODENA (2022) SIÈGES ARRIÈRE : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-09.43.1.webp "MASERATI LEVANTE MODENA (2022) SIÈGES ARRIÈRE : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-09.44.1.webp "MASERATI LEVANTE MODENA (2022) PANNEAUX DE GARNITURE ET PANNEAUX LATERAUX DE L'HABITAT PASSAGER B SCHÉMA DES PIÈCES")
-part-diagram-09.45.1.webp "MASERATI LEVANTE MODENA (2022) TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-09.46.1.webp "MASERATI LEVANTE MODENA (2022) TABLETTE ARRIÈRE POUR COLIS SCHÉMA DES PIÈCES")
-part-diagram-09.50.1.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.50.3.webp "MASERATI LEVANTE MODENA (2022) UNITÉ DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-09.51.1.webp "MASERATI LEVANTE MODENA (2022) CONSOLE ACCESSOIRE ET CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-09.52.1.webp "MASERATI LEVANTE MODENA (2022) BOÎTES À GANTS SCHÉMA DES PIÈCES")
-part-diagram-09.60.1.webp "MASERATI LEVANTE MODENA (2022) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.60.2.webp "MASERATI LEVANTE MODENA (2022) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-09.61.1.webp "MASERATI LEVANTE MODENA (2022) TAPIS DE COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-09.62.1.webp "MASERATI LEVANTE MODENA (2022) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.62.3.webp "MASERATI LEVANTE MODENA (2022) PANNEAUX D'INSONORISATION À L'INTÉRIEUR DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-09.63.2.webp "MASERATI LEVANTE MODENA (2022) PANNEAUX ISOLANTS THERMIQUES SCHÉMA DES PIÈCES")
-part-diagram-09.71.1.webp "MASERATI LEVANTE MODENA (2022) TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-01.00.3.webp "MASERATI LEVANTE MODENA (2022) CARTER SCHÉMA DES PIÈCES")
-part-diagram-01.10.2.webp "MASERATI LEVANTE MODENA (2022) MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-part-diagram-01.11.3.webp "MASERATI LEVANTE MODENA (2022) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.11.8.webp "MASERATI LEVANTE MODENA (2022) CEINTURES DE DISPOSITIFS AUXILIAIRES SCHÉMA DES PIÈCES")
-part-diagram-01.20.2.webp "MASERATI LEVANTE MODENA (2022) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-01.21.2.webp "MASERATI LEVANTE MODENA (2022) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.22.2.webp "MASERATI LEVANTE MODENA (2022) CULASSE DROITE, ARBRES À CAMES SCHÉMA DES PIÈCES")
-part-diagram-01.23.2.webp "MASERATI LEVANTE MODENA (2022) ARBRES À CAMES DE CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-01.24.2.webp "MASERATI LEVANTE MODENA (2022) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.25.2.webp "MASERATI LEVANTE MODENA (2022) VANNES SCHÉMA DES PIÈCES")
-part-diagram-01.30.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE SURALIMENTATION : ÉQUIPEMENTS SCHÉMA DES PIÈCES")
-part-diagram-01.31.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE SURALIMENTATION : LUBRIFICATION ET REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-01.32.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE REFROIDISSEMENT INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.40.2.webp "MASERATI LEVANTE MODENA (2022) COLLECTEUR D'ADMISSION ET CORPS DE PAPILLON SCHÉMA DES PIÈCES")
-part-diagram-01.41.2.webp "MASERATI LEVANTE MODENA (2022) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.41.5.webp "MASERATI LEVANTE MODENA (2022) FILTRE À AIR, PRISE D'AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-01.42.2.webp "MASERATI LEVANTE MODENA (2022) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-01.43.1.webp "MASERATI LEVANTE MODENA (2022) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.10.webp "MASERATI LEVANTE MODENA (2022) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.43.4.webp "MASERATI LEVANTE MODENA (2022) POMPES À CARBURANT ET CONDUITES DE CONNEXION SCHÉMA DES PIÈCES")
-part-diagram-01.44.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE RECIRCULATION DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-01.50.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.4.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.50.5.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-01.60.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE LUBRIFICATION : CIRCUIT ET COLLECTE SCHÉMA DES PIÈCES")
-part-diagram-01.61.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-01.62.2.webp "MASERATI LEVANTE MODENA (2022) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-01.63.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE RECIRCULATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-01.70.2.webp "MASERATI LEVANTE MODENA (2022) REFROIDISSEMENT : RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-01.71.4.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.5.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.71.6.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE REFROIDISSEMENT : NOURRICE ET LIGNES SCHÉMA DES PIÈCES")
-part-diagram-01.72.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-01.80.1.webp "MASERATI LEVANTE MODENA (2022) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.80.9.webp "MASERATI LEVANTE MODENA (2022) CONVERTISSEURS PRÉCATALYTIQUES ET CONVERTISSEURS CATALYTIQUES SCHÉMA DES PIÈCES")
-part-diagram-01.81.2.webp "MASERATI LEVANTE MODENA (2022) SILENCIEUX SCHÉMA DES PIÈCES")
-part-diagram-01.90.2.webp "MASERATI LEVANTE MODENA (2022) CONTRÔLE ÉLECTRONIQUE : CONTRÔLE DE L'INJECTION ET DU CALAGE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-01.91.2.webp "MASERATI LEVANTE MODENA (2022) CONTRÔLE ÉLECTRONIQUE : ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-03.02.2.webp "MASERATI LEVANTE MODENA (2022) COMMANDES CONDUCTEUR POUR BOÎTE DE VITESSES AUTOMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-03.10.3.webp "MASERATI LEVANTE MODENA (2022) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.10.5.webp "MASERATI LEVANTE MODENA (2022) CARTERS DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-03.21.1.webp "MASERATI LEVANTE MODENA (2022) DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-03.22.2.webp "MASERATI LEVANTE MODENA (2022) TRANSMISSION DES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-03.30.2.webp "MASERATI LEVANTE MODENA (2022) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-03.50.2.webp "MASERATI LEVANTE MODENA (2022) LUBRIFICATION ET REFROIDISSEMENT DE L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-04.00.3.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.00.4.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'ASSERVISSEMENT DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-04.10.2.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.10.3.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS DE FREINAGE SUR LES ROUES AVANT SCHÉMA DES PIÈCES")
-part-diagram-04.11.1.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.11.2.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS DE FREINAGE SUR LES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-04.20.1.webp "MASERATI LEVANTE MODENA (2022) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.20.2.webp "MASERATI LEVANTE MODENA (2022) LIGNES SCHÉMA DES PIÈCES")
-part-diagram-04.30.1.webp "MASERATI LEVANTE MODENA (2022) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.30.2.webp "MASERATI LEVANTE MODENA (2022) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-04.90.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-05.00.2.webp "MASERATI LEVANTE MODENA (2022) COLONNE DE DIRECTION ET UNITÉ DE VOLANT SCHÉMA DES PIÈCES")
-part-diagram-05.10.4.webp "MASERATI LEVANTE MODENA (2022) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.10.6.webp "MASERATI LEVANTE MODENA (2022) UNITÉ COMPLÈTE DE CRÉMAILLÈRE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-05.20.1.webp "MASERATI LEVANTE MODENA (2022) UNITÉ COMPLÈTE DE PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-06.00.3.webp "MASERATI LEVANTE MODENA (2022) ROUES ET PNEUS SCHÉMA DES PIÈCES")
-part-diagram-06.10.2.webp "MASERATI LEVANTE MODENA (2022) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.10.4.webp "MASERATI LEVANTE MODENA (2022) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.11.3.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS D'AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.12.1.webp "MASERATI LEVANTE MODENA (2022) SOUS-CHÂSSIS AVANT SCHÉMA DES PIÈCES")
-part-diagram-06.20.1.webp "MASERATI LEVANTE MODENA (2022) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.20.2.webp "MASERATI LEVANTE MODENA (2022) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.21.1.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS AMORTISSEURS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.22.1.webp "MASERATI LEVANTE MODENA (2022) CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-06.24.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.24.2.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE SUSPENSION PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-06.90.1.webp "MASERATI LEVANTE MODENA (2022) COMMANDE ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-06.95.0.webp "MASERATI LEVANTE MODENA (2022) CPL. ROUES SCHÉMA DES PIÈCES")
-part-diagram-07.00.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-part-diagram-07.02.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE SACS LATÉRAUX AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.04.1.webp "MASERATI LEVANTE MODENA (2022) SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-07.05.1.webp "MASERATI LEVANTE MODENA (2022) CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-part-diagram-07.10.1.webp "MASERATI LEVANTE MODENA (2022) CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-part-diagram-07.11.1.webp "MASERATI LEVANTE MODENA (2022) CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-07.30.3.webp "MASERATI LEVANTE MODENA (2022) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.30.5.webp "MASERATI LEVANTE MODENA (2022) NORME FOURNIE SCHÉMA DES PIÈCES")
-part-diagram-07.32.9.webp "MASERATI LEVANTE MODENA (2022) DOCUMENTATION À BORD SCHÉMA DES PIÈCES")
-part-diagram-08.00.1.webp "MASERATI LEVANTE MODENA (2022) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.00.2.webp "MASERATI LEVANTE MODENA (2022) APPAREILS EXTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-08.10.1.webp "MASERATI LEVANTE MODENA (2022) DISPOSITIFS INTERNES DU VÉHICULE SCHÉMA DES PIÈCES")
