Valable à partir de l'assemblage : 6053787 - 99999999. Convient aux voitures avec : EU6C MY19 / EU6D-Temp MY20. Pas pour les voitures avec : EU6D Finale, EU6D Finale spécifique Corée/USA, EURO 6.4, CHINE 6B ÉMISSION. Applicable pour les marchés : UE, Royaume-Uni. (valable pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE)
-part-diagram-01.43.2.webp)

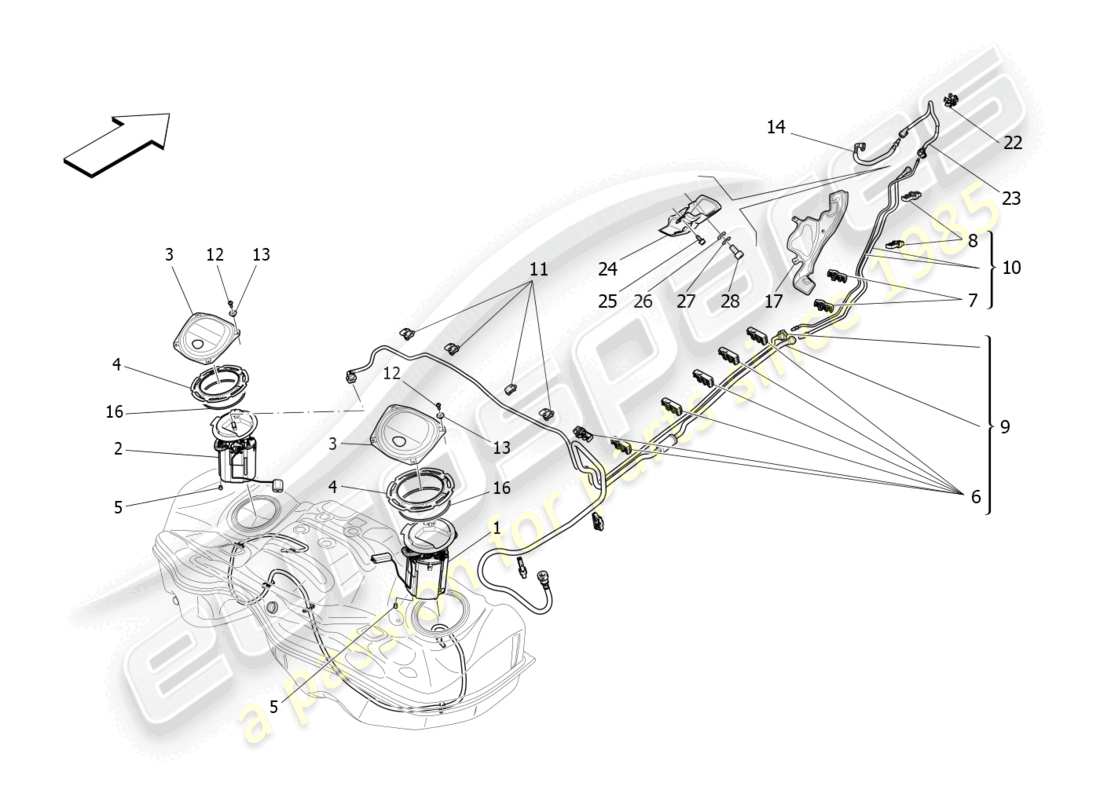

01.43.2 - pompes à carburant et conduites de connexion
Maserati Levante Zenga (2020) FUEL PUMPS AND CONNECTION LINES Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 670003733
SUPPORT DE JAUGE DE NIVEAU DE CARBURANT
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £307,93
depuis £307,93
# 002
MPN: 670035006
POMPE À ESSENCE gauche
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 670003734
# 002
MPN: 670178911
POMPE À ESSENCE gauche
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £366,54
depuis £366,54
Cette pièce remplace le numéro de pièce 670035006
# 003
MPN: 670003258
COUVERCLE D'INSPECTION
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £6,39
depuis £6,39
# 004
MPN: 670001397
ANNEAU
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £16,49
depuis £16,49
# 005
MPN: 670009292
AMORTISSEUR
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £2,12
depuis £2,12
# 006
MPN: 670033279
AGRAFE
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £1,89
depuis £1,89
# 007
MPN: 670033280
AGRAFE
Valable à partir de l'assemblage : 0 - 6079466. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £3,85
depuis £3,85
# 008
MPN: 670101810
AGRAFE
Valable à partir de l'assemblage : 0 - 6079466. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £32,93
depuis £32,93
# 009
MPN: 670105399
TUYAUX DE CARBURANT SOUS LE SOL
Convient aux voitures avec : EU6C MY19 / EU6D-Temp MY20. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £123,62
depuis £123,62
# 010
MPN: 670103707
TUYAUX DE CARBURANT SOUS LE PLANCHER AVANT
Convient aux voitures avec : EU6C MY19 / EU6D-Temp MY20. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £102,35
depuis £102,35
# 011
MPN: 670005082
AGRAFE
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £1,14
depuis £1,14
# 012
MPN: 675000465
VIS [M 5X12]
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £0,99
depuis £0,99
# 013
MPN: 675000452
BLOC
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £0,99
depuis £0,99
# 014
MPN: 670031641
TUYAUX DE CARBURANT COMPARTIMENT MOTEUR
Valable à partir de l'assemblage : 0 - 6079466. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £13,68
depuis £13,68
Cette pièce remplace le numéro de pièce 670006193
# 016
MPN: 670001398
joint
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £13,43
depuis £13,43
# 017
MPN: 670103709
PROTECTION DE TUYAU DE CARBURANT AVANT
Valable à partir de l'assemblage : 0 - 6083162. Convient aux voitures avec : EU6C MY19 / EU6D-Temp MY20. Pas pour les voitures avec : ÉMISSION CHINE 6B. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £70,77
depuis £70,77
# 022
MPN: 670100118
AGRAFE
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £2,05
depuis £2,05
# 023
MPN: 670105401
TUBE D'ALIMENTATION COMPLET
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £24,84
depuis £24,84
# 024
MPN: 670030163
PROTECTION DE TUYAU DE CARBURANT AVANT
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £6,59
depuis £6,59
# 025
MPN: 675000173
VIS [M6X16]
Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £1,30
depuis £1,30
# 026
MPN: 675000007
Rondelle
Valable à partir de l'assemblage : 0 - 6074588. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £3,91
depuis £3,91
# 027
MPN: 11198374
Rondelle
Valable à partir de l'assemblage : 0 - 6074588. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 675000618
# 028
MPN: 675000619
VIS
Valable à partir de l'assemblage : 0 - 6074588. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £2,22
depuis £2,22
# 028
MPN: 675000796
VIS
Valable à partir de l'assemblage : 6074589. Convient pour : 3.0 BT V6 4WD 430 HP | CHILI, EUROPE
depuis £1,81
depuis £1,81
