09.07.1 - Châssis avant

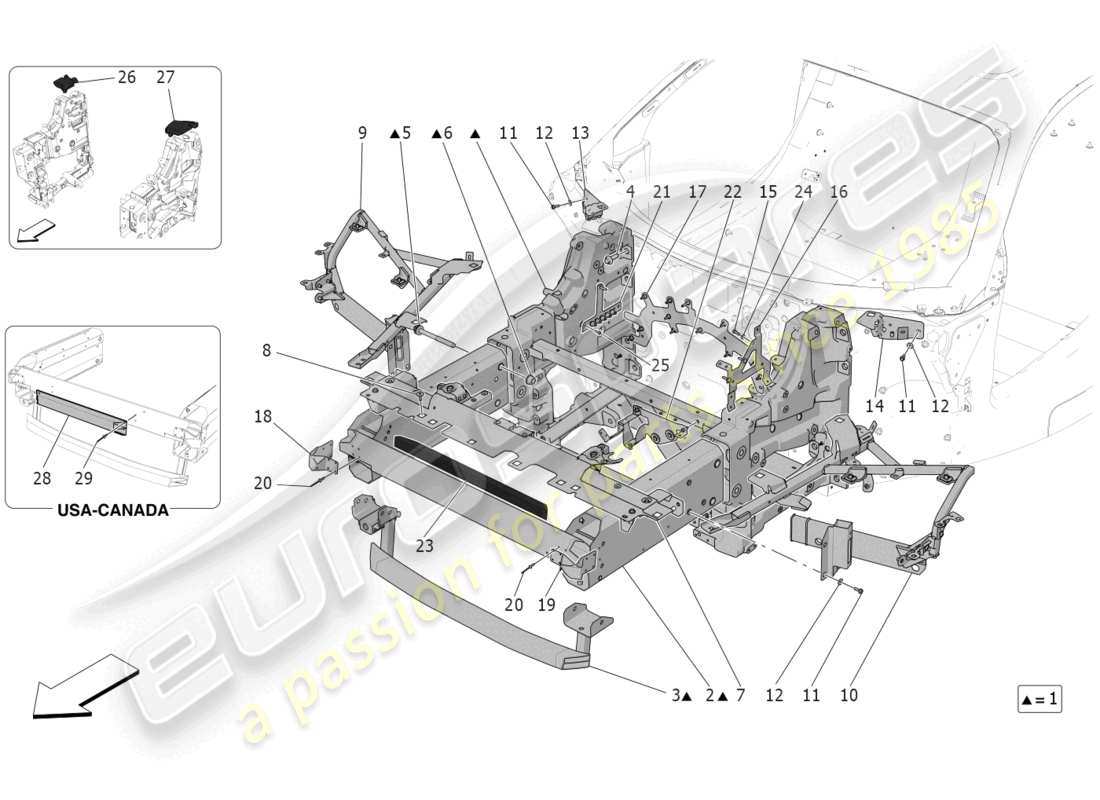

Maserati MC20 (2022) FRONT CHASSIS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 670158330
CADRE AVANT
Pas pour les voitures avec : Spécification technique pour Flex Pack. Convient pour : AUSTRALIE, CHILI, ITALIE, Royaume-Uni, États-Unis
Remplacement
Remplacement
# 001
MPN: 670215185
CADRE AVANT
Convient pour : ITALIE, JAPON, ROYAUME-UNI
# 001
MPN: 670215185
CADRE AVANT
Convient aux voitures avec : Spécification technique pour Flex Pack. Convient pour : ITALIE, JAPON, ROYAUME-UNI
# 002
MPN: 670173621
TRAVERSE AVANT ASS.
Remplacement
Remplacement
# 003
MPN: 670173627
TRAVERSE
Convient pour : ITALIE, JAPON, ROYAUME-UNI
depuis £228,16
depuis £228,16
# 003
MPN: 670173627
TRAVERSE
Convient aux voitures avec : Spécification technique pour Flex Pack. Convient pour : ITALIE, JAPON, ROYAUME-UNI
depuis £228,16
depuis £228,16
# 003
MPN: 670215691
TRAVERSE
Pas pour les voitures avec : Spécification technique pour Flex Pack. Convient pour : AUSTRALIE, CHILI, ITALIE, Royaume-Uni, États-Unis
depuis £332,16
depuis £332,16
# 004
MPN: 675001391
VIS
depuis £22,87
depuis £22,87
# 005
MPN: 670035577
VIS
depuis £5,02
depuis £5,02
# 006
MPN: 675000584
NOIX
depuis £4,55
depuis £4,55
# 007
MPN: 670156844
TRAVERSE AVANT
depuis £383,16
depuis £383,16
# 008
MPN: 675001255
VIS
depuis £1,09
depuis £1,09
# 009
MPN: 670156834
SUPPORT DE GARDE-BOUE AVANT DROIT
depuis £436,19
depuis £436,19
# 010
MPN: 670156835
SUPPORT DE GARDE-BOUE AVANT GAUCHE
depuis £436,19
depuis £436,19
# 011
MPN: 670214297
VIS
depuis £1,68
depuis £1,68
# 012
MPN: 670214353
Rondelle
depuis £1,17
depuis £1,17
# 013
MPN: 670214025
support
depuis £29,13
depuis £29,13
# 014
MPN: 670214026
support
depuis £29,13
depuis £29,13
# 015
MPN: 675001938
VIS
depuis £1,07
depuis £1,07
# 016
MPN: 670174033
SUPPORT DE CÂBLE DE MASSE
depuis £35,75
depuis £35,75
# 017
MPN: 670174702
SUPPORT DE FIXATION
Convient pour : CHILI, ITALIE, JAPON, USA
depuis £52,07
depuis £52,07
# 017
MPN: 670176729
SUPPORT DE FIXATION
Convient pour : AUSTRALIE, ROYAUME-UNI
depuis £52,07
depuis £52,07
# 018
MPN: 670177000
SUPPORT DROIT
Convient pour : États-Unis
depuis £30,23
depuis £30,23
# 019
MPN: 670177001
SUPPORT GAUCHE
Convient pour : États-Unis
depuis £30,23
depuis £30,23
# 020
MPN: 670175870
RIVET
Convient pour : États-Unis
depuis £3,43
depuis £3,43
# 021
MPN: 670214176
support
depuis £55,59
depuis £55,59
# 022
MPN: 670158006
support
Valable à partir de l'assemblage : 0 - 7000918.
Remplacement
Remplacement
# 022
MPN: 670214247
support
Valable à partir de l'assemblage : 0 - 7000918.
depuis £55,02
depuis £55,02
Cette pièce remplace le numéro de pièce 670158006
# 022
MPN: 670292916
support
Valable à partir de l'assemblage : 7000919.
depuis £55,02
depuis £55,02
# 023
MPN: 670176383
JOINT DE TRAVERSE AVANT
depuis £49,32
depuis £49,32
# 024
MPN: 675001253
Rondelle
depuis £1,29
depuis £1,29
# 025
MPN: 675001053
VIS
depuis £1,35
depuis £1,35
# 026
MPN: 670217276
COUSSIN ABSORBANT L'ÉNERGIE
Convient pour : ITALIE, JAPON, ROYAUME-UNI
depuis £547,59
depuis £547,59
# 026
MPN: 670217276
COUSSIN ABSORBANT L'ÉNERGIE
Convient aux voitures avec : Spécification technique pour Flex Pack. Convient pour : ITALIE, JAPON, ROYAUME-UNI
depuis £547,59
depuis £547,59
# 027
MPN: 670217277
COUSSIN ABSORBANT L'ÉNERGIE
Convient pour : ITALIE, JAPON, ROYAUME-UNI
depuis £547,59
depuis £547,59
# 027
MPN: 670217277
COUSSIN ABSORBANT L'ÉNERGIE
Convient aux voitures avec : Spécification technique pour Flex Pack. Convient pour : ITALIE, JAPON, ROYAUME-UNI
depuis £547,59
depuis £547,59
# 028
MPN: 670215590
RENFORCEMENT
Convient pour : États-Unis
depuis £102,13
depuis £102,13
# 029
MPN: 670175870
RIVET
Convient pour : États-Unis
depuis £3,43
depuis £3,43
