006 - Refroidissement du moteur

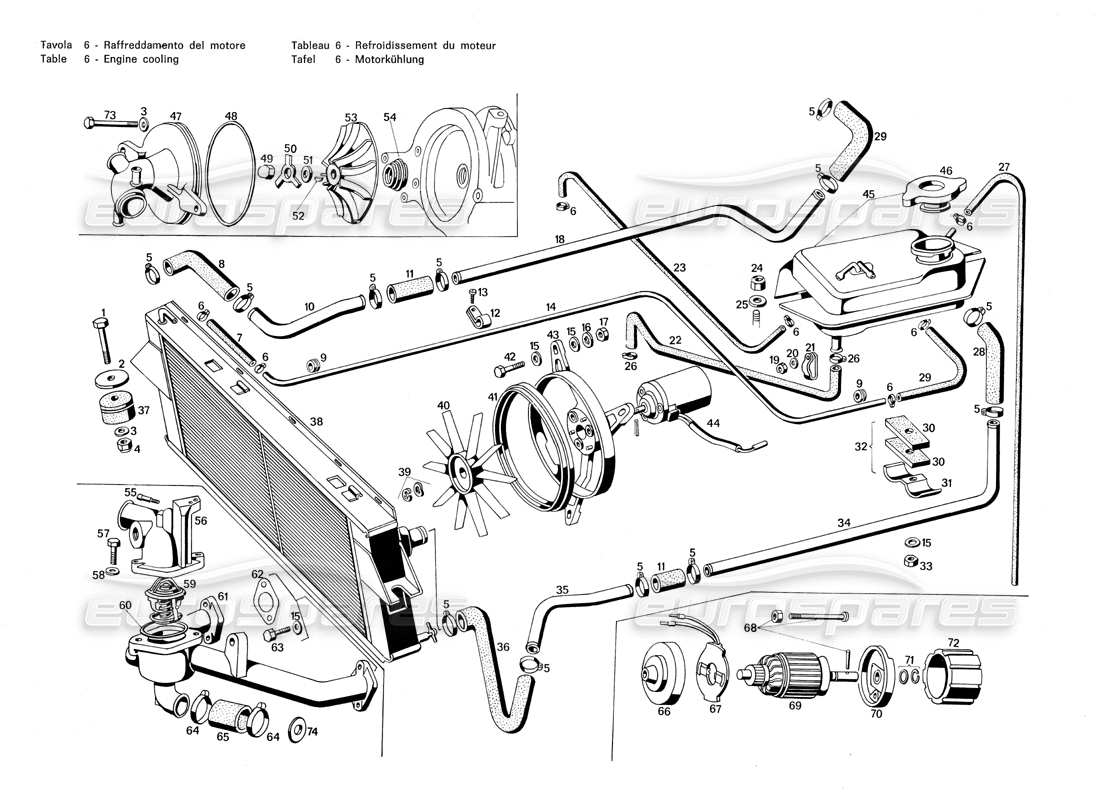

Maserati Merak 3.0 Engine Cooling Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: BNT/47014
BOULON
# 002
MPN: RN 76734
Rondelle
# 003
MPN: RNT 55379
Rondelle
# 004
MPN: DST 53397
ÉCROU 8 X 1.25
Cette pièce remplace le numéro de pièce 53397
# 005
MPN: FRN 37832
PINCE POUR FIXER LE MANCHON EN CAOUTCHOUC SUR L'INTERMÉDIAIRE Tubi
# 006
MPN: FRN 66995
FASCETTA Ø 7X 11 FISSAGGIO MANICOTTO À TUBO DI RAME
Remplacement
Remplacement
# 007
MPN: MN 65943/1050
Manicotto Ø 6X 12 X 1050 du radiateur sur le tube de support
# 008
MPN: 122 CR 76168
MANICOTTO À GOMMA DAL RADIATORE À TUBO MANDATA ACQUA À MOTORE (DEX.)
# 010
MPN: 122 CR 77092
TUBO DESTRO RITARNO ACQUA DAL RADIATORE
# 011
MPN: MN 57231/0090
Manchon Ø 40X49 entre les conduites d'arrivée et de retour d'eau du radiateur Tubi
# 012
MPN: FRN 44674
FASCETTA FISSAGGIO TUBO DI RAME
# 014
MPN: TRN 73689
TUBO EN RAME Ø 6X 3200 DAL RADIATORE CHEZ SERBAT. DI SCARICO
# 015
MPN: RNT 6701,1
Rondelle
# 016
MPN: RDI 2690
Rondelle
# 017
MPN: DNT 47047
NOIX
# 018
MPN: 122 CR 76165
TUBO RITORNO ACQUA DAL RADIATORE (FINO ALLA VETTURA N. 186)
# 018
MPN: 122 CR 79692
TUBO RITORNO ACQUA DAL RADIATORE (DALLA VETT, N. 188 DANS POI)
# 019
MPN: DNT 47046
NOIX
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 47046
# 020
MPN: RNT 35345
Rondelle
# 021
MPN: FRN 64861
FASCETTA FISSAGGIO TUBO CARICAMENTO ACQUA AT RADIATORE
# 022
MPN: 122 CR 76242
TUBO IN GOMMA PER CARICAMENTO ACQUA AL RADIATORE
depuis £163,48
depuis £163,48
# 023
MPN: MN 65943/900
Manicotto Ø 6 X 12 X 900 collegamento serbatoio supplem
# 024
MPN: DNT. 47031
ÉCROU 8 X 1.25
# 025
MPN: RNT 55379
Rondelle
# 026
MPN: FRN 64861
FASCETTA FISSAGGIO TUBO CARICAMENTO RADIATORE ACQUA
# 027
MPN: TPN 56118
TUBO EN PLASTIQUE Ø 7 X 12X 800 PAR SFIATO SERBATOIO SUPPL
# 028
MPN: 122 OR 76169
Manchon de sortie d'entrée d'eau du moteur vers le Tubi interne
# 029
MPN: MN 65943/800
Manicotto Ø 6 X 12 X 800 collegamento tubo di rame at serbatoio supplémentare
# 030
MPN: 122 CR 77168
Feutre sous le support de support d'eau Tubi
# 031
MPN: 122 CR 77170
SUPPORT / SUPPORT
# 032
MPN: 122 CR 77169
Ensemble de support de support d'eau Tubi
# 033
MPN: DST 68045
NOIX
# 034
MPN: 122 CR 76164
Tubo mandata acqua at radiateure (firm alla 186' vettura)
# 034
MPN: 122 CR 79691
TUBO MANDATA ACQUA AL RADIATORE (DALLA 188E VETTURA IN POI)
# 035
MPN: 122 CR 77091
TUBO MANDATA ACQUA AD RADIATORE SINISTRO
# 036
MPN: 122 CR 76166
MANICOTTO COLLEGAMENTO TUBO MANDATA ACQUA AT RADIATORE (SINIX.)
# 037
MPN: 5 406 284
SILENTBIOC POUR RADIATEUR ACQUA
depuis £34,78
depuis £34,78
# 038
MPN: 122 CR 76163
Radiateur d'eau tp «CHAUSSON» complet de moteur convoyeur et ventole
depuis £939,75
depuis £939,75
# 038
MPN: BR77190
Radiateur à eau
(convient aux voitures avec air conditionné.)
depuis £939,75
depuis £939,75
# 039
MPN: 5 414 714
FERMO E RONDELLA TENUTA VENTOLA MOTORINO VENTILATORE RADIATORE ACQUA
# 040
MPN: 5 406 309
VENTOLA A 10 PALE PER MOTORINO VENTILATORE
# 041
MPN: 5 414 713
JOINT OU JOINT
# 042
MPN: ZD 9368 500 U
BOULON
# 043
MPN: 5 414 712

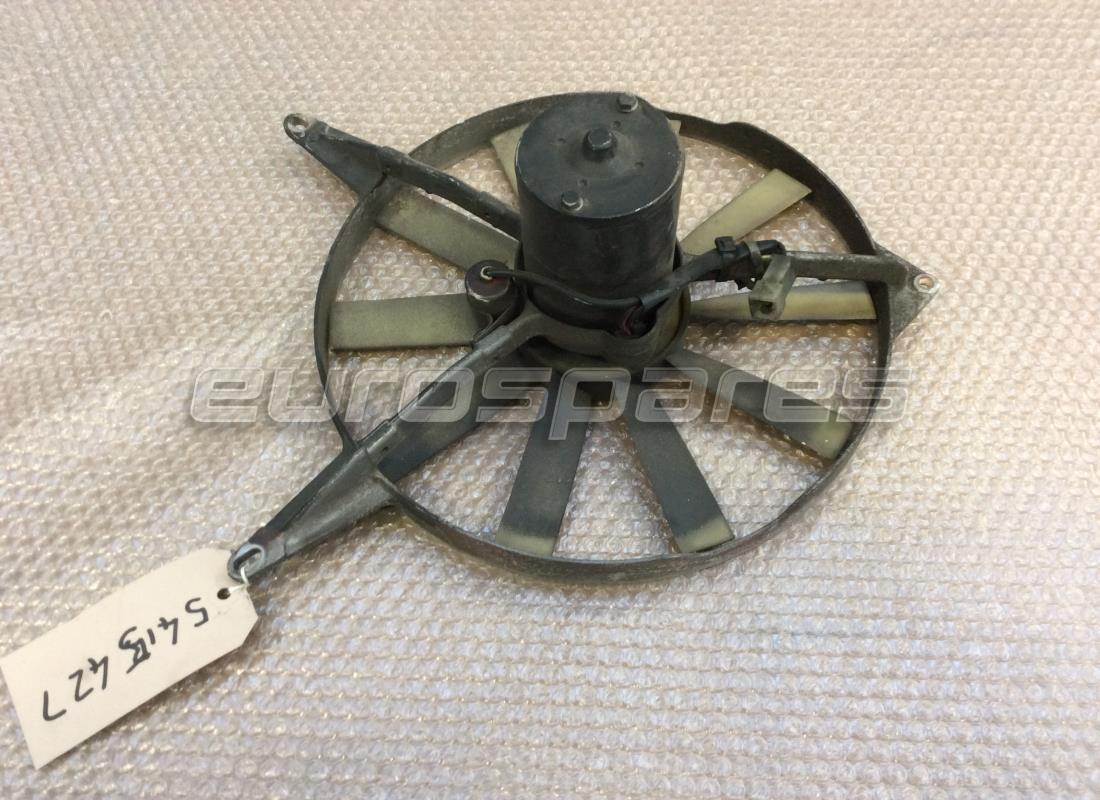

SOUTIEN
# 044
MPN: 5 415 427
VENTILATEUR DE MOTEUR
depuis £519,75
depuis £519,75
VENTILATEUR DE MOTEUR Genuine Maserati Pièce – Utilisée en stock
COMPLET AVEC PALE DE VENTILATEUR, SUPPORT ET MOTEUR
COMPLET AVEC PALE DE VENTILATEUR, SUPPORT ET MOTEUR
# 045
MPN: 5 406 272
SUPPLÉM SERBATOIO. RPER CARICAMENTO ACQUA À SERBATOIO
depuis £414,75
depuis £414,75
# 046
MPN: 5 412 346
TAPPO DI CHIUSURA PER SERBATOIO SUPPLEMENTARE
# 047
MPN: 5 406 262
COUVERTURE
# 048
MPN: 5406268
CAOUTCHOUC Ø 123,4X130,46X3,53 SUR LE COUVERCLE DE LA POMPE À EAU
depuis £0,74
depuis £0,74
# 049
MPN: 5406263
NOIX
depuis £0,62
depuis £0,62
# 050
MPN: 5406264
Rondelle
depuis £1,17
depuis £1,17
# 051
MPN: 5406265
Rondelle
depuis £0,82
depuis £0,82
# 052
MPN: 5 406 266
Linguetta Ø 3 X 5 par girante pampa acqua
# 053
MPN: 5406261
GIRANTE POMPA ACQUA
# 054
MPN: 5 406 267
BAGUE D'ÉTANCHÉITÉ
# 055
MPN: 5 406 287
SYNDICAT
# 056
MPN: 5 406 288
COUVERTURE
# 057
MPN: ZD 9346 400 W
BOULON
# 058
MPN: ZD 9248 200 W
Rondelle
depuis £7,83
depuis £7,83
# 059
MPN: 5 406 285
TERMOSTAT
# 060
MPN: 5406286
CAOUTCHOUC Ø 58,42 X 63,7 X 2,12 POUR COUVERCLE DE RETENUE DU THERMOSTAT
depuis £0,74
depuis £0,74

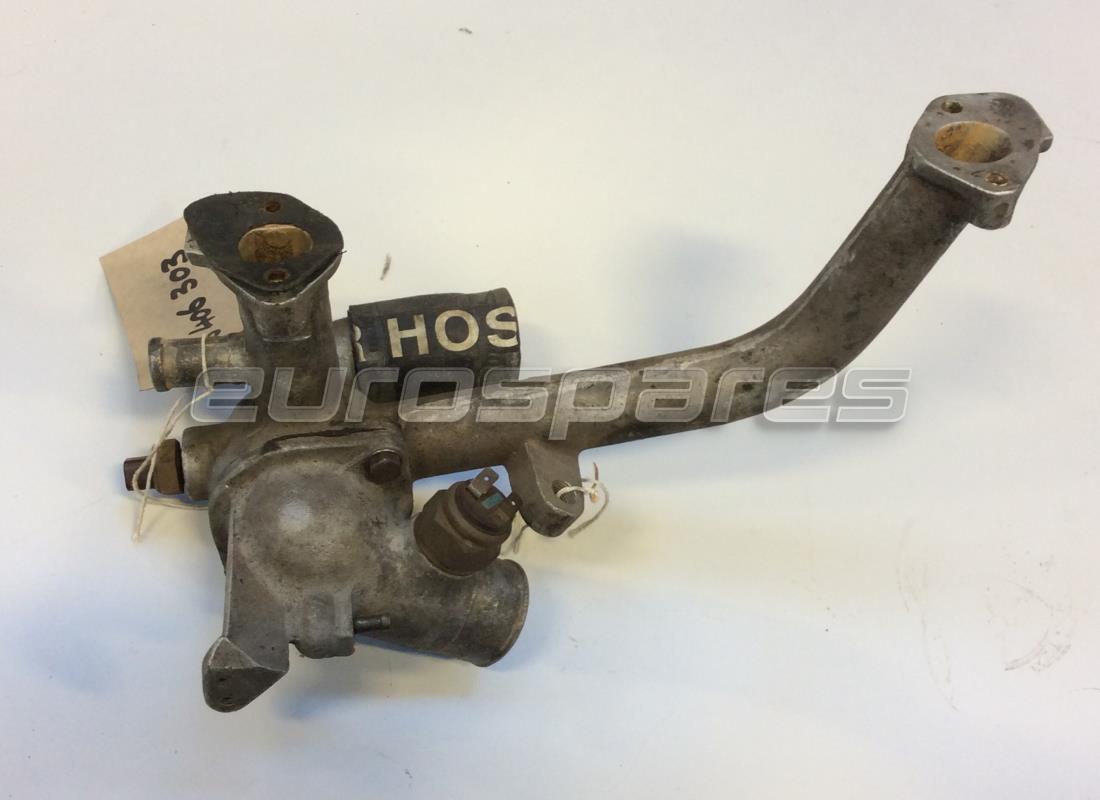

# 061
MPN: 5 406 303
CALLETTORE USCITA ACQUA DALLA TESTA
depuis £367,50
depuis £367,50
# 062
MPN: 5405618
JOINT OU JOINT
depuis £4,07
depuis £4,07
# 063
MPN: ZD 9368 300 W
BOULON
# 064
MPN: 614 039
FASCETTA FISSAGGIO MANICOTTO POMPA ACQUA . . .
# 065
MPN: 5 406 304
Manicotto Ø 35 X 43 X 55 du tube uscita acqua dalle teste alla pompa
# 066
MPN: 241 117
SOUTIEN
# 067
MPN: 5 402 247
PORTASPAZZOLE AVEC SPAZZOLA
# 068
MPN: 5 402 248
Série de pezzi
# 069
MPN: 5 402 245
INDOTTO
# 070
MPN: 5 402 246
SOUTIEN
# 071
MPN: 5 414 714
Série de pezzi
# 072
MPN: 5 406 313
GUAINA POUR MOTORINO VENTILATORE
# 073
MPN: ZD 9378 700 W
BOULON
# 074
MPN: 114 5030 ML 80023
DIAFRAMMA SUL TUBO ENTRATA ACQUA AT BASAMENTO
