014 - Différentiel

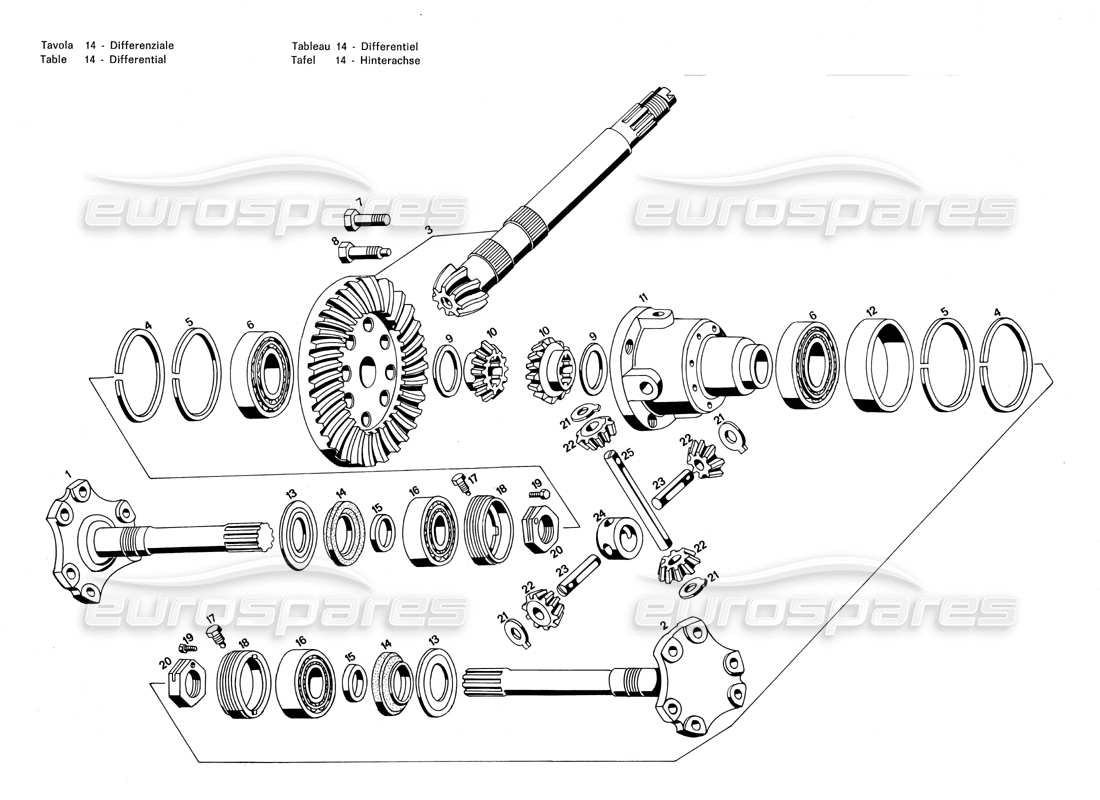

Maserati Merak 3.0 Differential Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 122 TP 75524
SEMI-ASSE DESTRO
# 002
MPN: 122 TP 75525
SEMI-ASSE SINISTRO
# 003
MPN: 5
CORONA E PIGNONE APPAIATI R = 7/34 (MONTATI DALLA VETTURA N DANS POI)
# 003
MPN: 5 406 451
CORONA E PIGNONE APPAIATI R = 8/35 (MONTATI FINO ALLA VETTURA N.)
# 004
MPN: 5 411 592
Rondelle
# 004
MPN: 5 411 593
Rondelle
# 004
MPN: 5 411 594
Rondelle
# 004
MPN: 5 411 595
Rondelle
# 004
MPN: 5 411 596
Rondelle
# 004
MPN: 5 411 597
Rondelle
# 005
MPN: 5 411 600
DISTANCE INTERNE POUR LA RÉGOLATION DE CUSCINETTO SCATOLA DIFFERENZIALE 0 72 X 82,8 X 3,0
# 005
MPN: 5 411 601
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72X82,8X3,05
# 005
MPN: 5 411 602
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72 X 82,8X 3,10
# 005
MPN: 5 411 603
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72X82,8X3,15
# 005
MPN: 5 411 604
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72X82,8X3,20
# 005
MPN: 5 411 605
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72X82,8 X3,25
# 005
MPN: 5 411 606
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72X82,8X3,30
# 005
MPN: 5 411 607
Distance. Inter. par règle. Cuscine. échelle différentielle Ø 72X82,8X3,35
# 006
MPN: ZC 9408 451 U
Cuscinetto a rulli Ø 40 X 80 X 19,5 sulla scatola differentz.
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 24084519
# 007
MPN: 5 411 580
BOULON
# 008
MPN: 5 411 579
BOULON
# 009
MPN: 5 411 581
Rondelle
# 009
MPN: 5 411 582
Rondelle
# 009
MPN: 5 411 583
Rondelle
# 009
MPN: 5 411 584
Rondelle
# 009
MPN: 5 411 585
Rondelle
# 009
MPN: 5 411 586
Rondelle
# 010
MPN: 5 411 574
PLANÉTAIRE (16 DENTI)
# 011
MPN: 5 411 573
SCATOLA DIFFÉRENTIELLE
# 012
MPN: 5 411 591
Distance Ø 74,8 X 82,8 X 21 du couscinetto et du support semi-asse
# 013
MPN: 5 411 613
Rondelle
# 014
MPN: 5411615
BAGUE D'ÉTANCHÉITÉ
depuis £0,73
depuis £0,73
# 015
MPN: 5 411 614
Distance Ø 30,2 X 38 X 8,5 fra cuscinetto e semiasse
# 016
MPN: ZC 9620 267 U
Cuscinetto Ø 30 X 72 X 23,8 sul semiasse
# 017
MPN: 5 411 610
BOULON
# 018
MPN: 5 411 609
Ghiera Ø 74 X 1,5 par tenuta cuscin. sur le support semi-asse
# 019
MPN: ZC 9508 440 U
BOULON
# 020
MPN: 5 411 678
NOIX
# 021
MPN: 5 411 560
Rondelle
# 021
MPN: 5 411 587
Rondelle
# 021
MPN: 5 411 588
Rondelle
# 021
MPN: 5 411 589
Rondelle
# 022
MPN: 5 411 575
SATELLITE PAR SCATOLA DIFFERENZIALE (10 DENTI)
# 023
MPN: 5 411 577
PIVOT
# 024
MPN: 5 411 578
Crociera Ø 25 X 42 X 22 par satellite
# 025
MPN: 5 411 576
PIVOT
