023 - Système de freinage
Maserati Merak 3.0 Braking System Diagramme des pièces

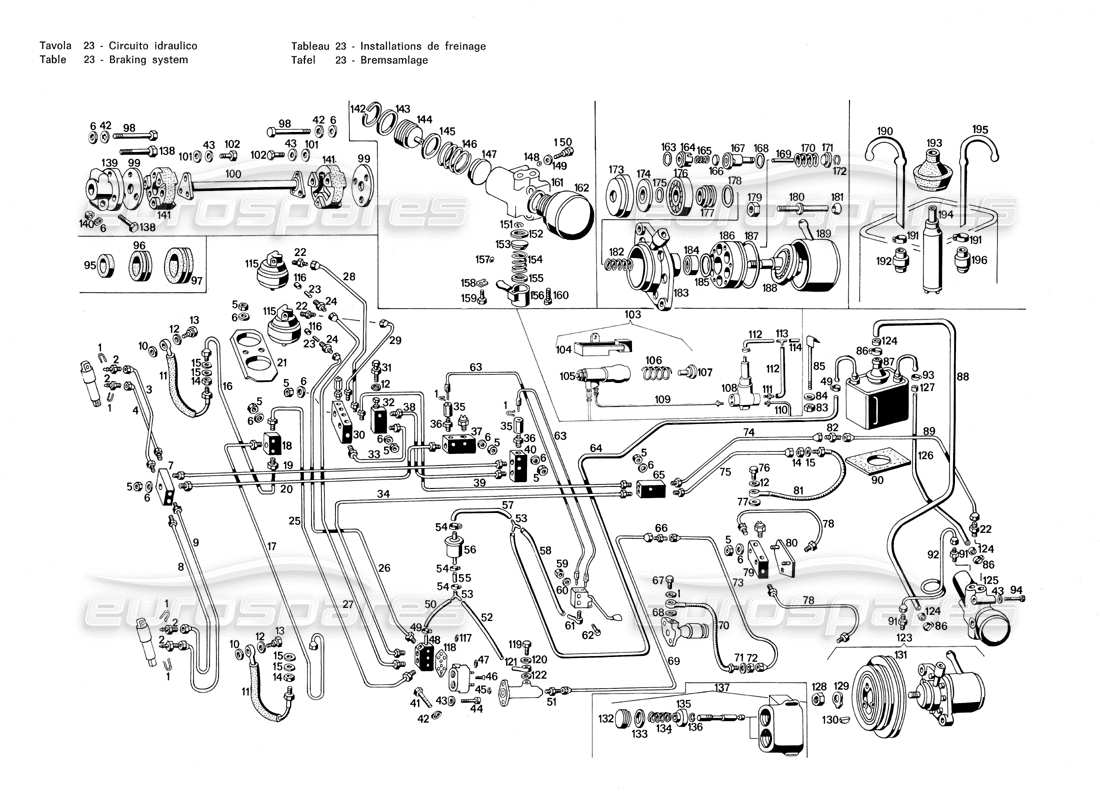

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
117 Fl 73325
FOURCHETTE
#
002
MPN:
VRN 72227
VIS
#
003
MPN:
122 FC 76925
TUBO BUNDY DAL DOPPIO 3 VIE FARI AU CILINDRO FARO DESTRO L = 720
#
004
MPN:
122 FC 76906
TUBO BUNDY DAL DOPPIO 3 VIE FARI AU CILINDRO FARO DESTRO L = 640
#
005
MPN:
DST 68045
NOIX
#
006
MPN:
RNT 6701,1
Rondelle
#
007
MPN:
117 Fl 74647
DOPPIO RACCORDO A 3 VIE PER COLLEGAMENTO CILINDRI ALZAFARI
#
008
MPN:
112 FC 67805
TUBO BUNDY DAL DOPPIO 3 VIE FARI AU CILINDRO FARO SINISTRO L = 1160
#
009
MPN:
122 FC 76924
TUBO BUNDY DAL DOPPIO .3 VIE FARI AU CILINDRO FARO SINISTRO L = 1080
#
010
MPN:
GN 77875
JOINT OU JOINT
#
011
MPN:
FI 73127
TUYAU SOUPLE
depuis
£155,18
depuis
£155,18
#
012
MPN:
GN 67834
JOINT OU JOINT
#
013
MPN:
VRN 77877
VIS
#
014
MPN:
DNT 46448
NOIX
#
015
MPN:
RDI 48337
Rondelle
#
016
MPN:
117 FC 74232
TUBO BUNDY DAL 3 VIE FRENI ANTERIORI AT CALIPER DESTRO L = 970
#
017
MPN:
117 FC 74233
TUBO BUNDY DAL 3 VIE FRENI ANTERIORI AT CALIPER SINISTRO L = 950
#
018
MPN:
1,17 FI 72216
SYNDICAT
#
019
MPN:
122 FC 76907
TUBO BUNDY DAL RACCORDO A 3 TUNNEL VIE SUL À DOPPIO 3 VIE FARI L = 1230
#
020
MPN:
122 FC 74906
TUBO BUNDY DAL DOPPIO 3 VIE LUCI POSIZIONE AL DOPPIO 3 VIE FARI L = 1170
#
021
MPN:
117 Fl 72406
PIASTRA FISSAGGIO ACCUMULATORI FRENI ANTERIORI ET POSTERIORI
#
023
MPN:
117 Fl 75272
TUBO POUR COLLEGAMENTO ACCUMULATORI. FRÉNI
#
025
MPN:
122 FC 77570
TUBO BUNDY DAL RIPARTITORE POMPA AL 3 VIE FRENI ANTERIORI L = 320.
#
026
MPN:
107 FC 55441
Tubo bundy dall'accumul, freni poster. au ripartitore sur la pompe L = 370
#
027
MPN:
122 FC 76974
Tubo bundy dell'accumulatore freni at ripartitore sulla pompa L = 510
#
028
MPN:
117 FC 74246
TUBO BUNDY DAL RIPART. A 5 VIE ALL'ACCUMULATORE FRENI ANTERIORI L = 330
#
029
MPN:
122 FC 76975
Tubo bundy dal ripart. a 5 vie all'accumulatore freni posteriori L = 190
#
030
MPN:
117 Fl 72215
SYNDICAT
#
031
MPN:
117 Fl 74:731
SPILLO COMPLETO PER RUBINETTO ESCLUSIONE SERVIZI
#
032
MPN:
117 FI 73844
RUBINETTO COMPLETO PER ESCLUSIONE CIRCOLAZIONE CIRCUITO SERVIZI IDRAULICI
#
033
MPN:
122 FC 77571
TUBO BUNDY DAL RIPARTITORE A 5 VIE CHEZ RUBINETTO SERVIZI L = 200
#
034
MPN:
117 FC 76343
TUNNEL TUBO BUNDY DALLA GIUNZIONE SUL AU RIPARTITORE POMPA FRENI L = 16301
#
035
MPN:
117 Fl 73661
SYNDICAT
#
036
MPN:
VRN 738165
VIS
#
037
MPN:
117 Fl 74725
SYNDICAT
#
038
MPN:
115 FC 64899
TUBO BUNDY DAL RUBINETTO SERVIZI AL RACCORDO A ,3 VIE SUL TUNNEL L = 630
#
039
MPN:
122 FC 76973
TUBO BUNDY DALLA GIUNZIONE SUL TUNNEL AL RIPARTITORE A 5 VIE L = 1570
#
040
MPN:
122 Fl 76928
SYNDICAT
#
041
MPN:
BNT 72497
BOULON
#
042
MPN:
RDI53899
Rondelle
#
043
MPN:
RNT 60333
Rondelle
#
044
MPN:
BNT 364012
BOULON
#
045
MPN:
12,2 Fl 774011
JOINT OU JOINT
#
046
MPN:
VN 42095
VIS
#
047
MPN:
SVT 56867
SOTTOVITE PER FISSAGGIO SUPERIORE POMPA FRENI
#
048
MPN:
122 Fl 78280
RIPARTITORE MULTIPLO PER COLLEGAMENTO POMPA FRENI
#
049
MPN:
FRN 74510
COLLIER POUR TUYAU DE VIDANGE DE POMPE DE FREIN ET RETOUR D'HUILE Ø 112
#
050
MPN:
MN 73374/400
Manicotto dalla pompa freni à 3 vie mandata serbatoio récupero olio Ø 5X12X4,00
#
051
MPN:
VRN 76148
VIS
#
052
MPN:
MN 73374/130
Manicotto dal 3 vie scarico al la pompa primaria frizione Ø 5 X 12 X 130
#
053
MPN:
RMN 731621
SYNDICAT
#
054
MPN:
FRN 68934
FASCETTA PER MANICOTTO SUL SERB. RÉCUPÉRATION. OLIO E SUL 3 VIE RACCORDI CICATRICE
#
055
MPN:
MN 60008/0060
Manicotto dal 3 vie cicatrice. pompa freni en serbe. récupérer. huile Ø 8 X 15 X 60
#
057
MPN:
MN 6010108/0350
Manicotto du serbatoio récupère l'huile frizione à 3 vie mandata scarico al serbatoio Ø 8 X 15,x 350
#
058
MPN:
MN 73374/0300
Manicotto dal distribu. alzata fari al 3 vie mand. cicatrice. huile Ø 5 X 12 X 300
#
059
MPN:
DNT/62557
NOIX
#
060
MPN:
RDI 58543
Rondelle
#
061
MPN:
RMN 73382
SYNDICAT
#
062
MPN:
BNT 74727
BOULON
#
063
MPN:
117 Fl 73864
TUYAU SOUPLE
#
063
MPN:
GN 37911
JOINT OU JOINT
#
064
MPN:
MN 73374/3500
Manicotto par demande. dal 3 vie distribu. fari en serbe. huile Ø 5X 12 X3500
#
065
MPN:
122 Fl 76862
DOPPIO RACCORDO A 2 VIE SUL TUNNEL
#
066
MPN:
VRN 7,6223
VIS
#
067
MPN:
VRN 77827
VIS
#
069
MPN:
122 FC 77572
TUBO BUNDY DALLA POMPA PRIM. FRIZ. AL RACCORDO INT. TUNNEL SUL L = 1210
#
070
MPN:
122 Fl 78460
TUYAU SOUPLE
depuis
£203,44
depuis
£203,44
#
071
MPN:
RDI 55639
Rondelle
#
072
MPN:
DN 73372
NOIX
#
073
MPN:
122 Fl 790168
TUBO BUNDY DAL RACCORDO INTERM. TUNNEL SUL AL FLES. POMPA FRIZ. L = 2040
#
074
MPN:
117 FC 74250
TUBO BUNDY DNL REGOL. ALLA GIUNZ. A 2 TUNNEL VIE SUL (0 TRATTO) L = 1420
#
075
MPN:
122 FC 77569
Tubo bundy dal 2 vie sul tunnel al tubo flexible collegamento 4 vie freni posteriori L = 1'32 , 0
#
076
MPN:
VRN 78924
VIS
#
077
MPN:
GN 77874
Guarniz. fissaggio tubo flexible sul raccordo freni post. Ø 10 X 15 X 4
#
078
MPN:
122 FC 76378
TUBO BUNDY DAL 4 VIE IDROSTOP AI CALIPER POSTERIORI L = 350
#
079
MPN:
117 Fl 73369
RIPARTITORE A 4 VIE PER ALIMENTAZIONE FRENI POSTERIORI E IDROSTOP
#
080
MPN:
122 Fl 77828
SOUTIEN
#
081
MPN:
117 FI 73127
TUYAU SOUPLE
depuis
£155,18
depuis
£155,18
#
082
MPN:
VRN 551285
VIS
#
083
MPN:
DST 51416
NOIX
#
084
MPN:
RNT 35345
Rondelle
#
085
MPN:
122 Fl 78396
ROTULE DE DIRECTION
#
086
MPN:
FRN/37825
FASCETTA PER TUBO DAL SERBATOIO OLIO ALLA POMPA E PER TUBO SUL REGAL
#
087
MPN:
120 Fl 78085
SERBATOIO OLIO
#
088
MPN:
MN 73376/1000
Maniaque. par demande. huile dal sorb. presse à la pompa alta. Ø 13 X 20 X 1000
#
089
MPN:
107/A FC 65200
TUBO BUNDY DAL REGOL. ALLA GIUNZ, UN TUNNEL 2 VIE SUL (1' O TRATTO) L = 800
#
089
MPN:
122 FC 79803
TUBO BUNDY DAL REGOLATORE AL 2 VIE SUL TUNNEL (PER VERSIONE CON FRIGO)
#
090
MPN:
122 Fl 78443
BASETTA SUL FELTRO PER APPOGGIO SERBATOIO OLIO AL TELAIO
#
092
MPN:
122 Fl 78461
TUBO BUNDY DALLA POMPA HAUTE PRESSIONE AL REGOLATORE L = 670
#
093
MPN:
FRN 37824
COLLIER POUR TUYAU DE VIDANGE D'HUILE DU RÉGULATEUR SUR RÉSERVOIR Ø 13 19
#
094
MPN:
BNT 76636
BOULON
#
095
MPN:
PFN 51532
ŒILLET
#
096
MPN:
PFN 45004
ŒILLET
#
097
MPN:
PFN 76861
ŒILLET
#
098
MPN:
BNT 35745
BOULON
#
099
MPN:
122 Fl 79619
Rondelle
#
100
MPN:
1212 Fl 77083
COMPLESSIVO DI SALDAT. ALBERO CON FLANGE PER TRAINO POMPA ALLA PRESS
#
101
MPN:
RNT47210
Rondelle
#
102
MPN:
BNT 33170
BOULON
#
103
MPN:
122 Fl 79901
Limiteur de pression complet avec support et molla (dalla vettura n……..maggio '73)
#
104
MPN:
122 Fl 79902
SOUTIEN
#
105
MPN:
122 Fl 79899
Limitateur de pression. par freni post. (dalla vettura n - maggio '73)
#
106
MPN:
122 Fl 79909
PRINTEMPS
#
107
MPN:
122 Fl 79906
ANNEAU
#
108
MPN:
122 Fl 80900
Valvola sovrapressione (dalla vettura n maggio '73)
#
109
MPN:
122 Fl 81052
Tubo Bundy dalla valvola al flexible freni posteriori L = mm. 330 (dalla vettura n - maggio ' 73)
#
110
MPN:
122 Fl 81051
TUBO BUNDY DAL LIMITATORE ALLA VALVOLA L = MM. 370 (DALLA VETTURA N - MAGGIO 73)
#
111
MPN:
RMN 80210
SYNDICAT
#
112
MPN:
MN 73374
MANICOTTO Ø 5X 12 X 160 DALLA VALVOLA AL 3 VIE PER SCARICO OLIO (DALLA VETTURA N - MAGGIO ' 78)
#
113
MPN:
RMN 750,12
SYNDICAT
#
114
MPN:
MN 73374
MANICOTTO Ø 5X 12 X 480 PER DETTO ( DALLA VETT. N - MAGGIO ' 73)
#
115
MPN:
5 415591
ACCUMULATORE PRESSIONE OLIO CIRCUITO FRENI ANTERIORI ET POSTERIORI
#
116
MPN:
ZD 9333 100 U
GOMMINO TENUTA OLIO SUI RACCORDI USCITA ACCUMULATEURS FRENI
#
117
MPN:
ZD 9481 800 U
Gommino tenuta olio fra pampa freni e ripartitore Ø 4,2 X 8 X 1,9
#
118
MPN:
5 411 230
PLACCHETTA PORTS GOMMINI PER TENUTA OLIO FRA POMPA FRENI
#
119
MPN:
5 413 192
VIS
#
120
MPN:
ZC 9550 9013 U
JOINT OU JOINT
#
121
MPN:
5 406 657
TUBO AD OCCHIELLO PER COLLEGAMENTO POMPA PRIMARIA FRIZIONE
#
122
MPN:
ZD 9247 800 U
JOINT OU JOINT
#

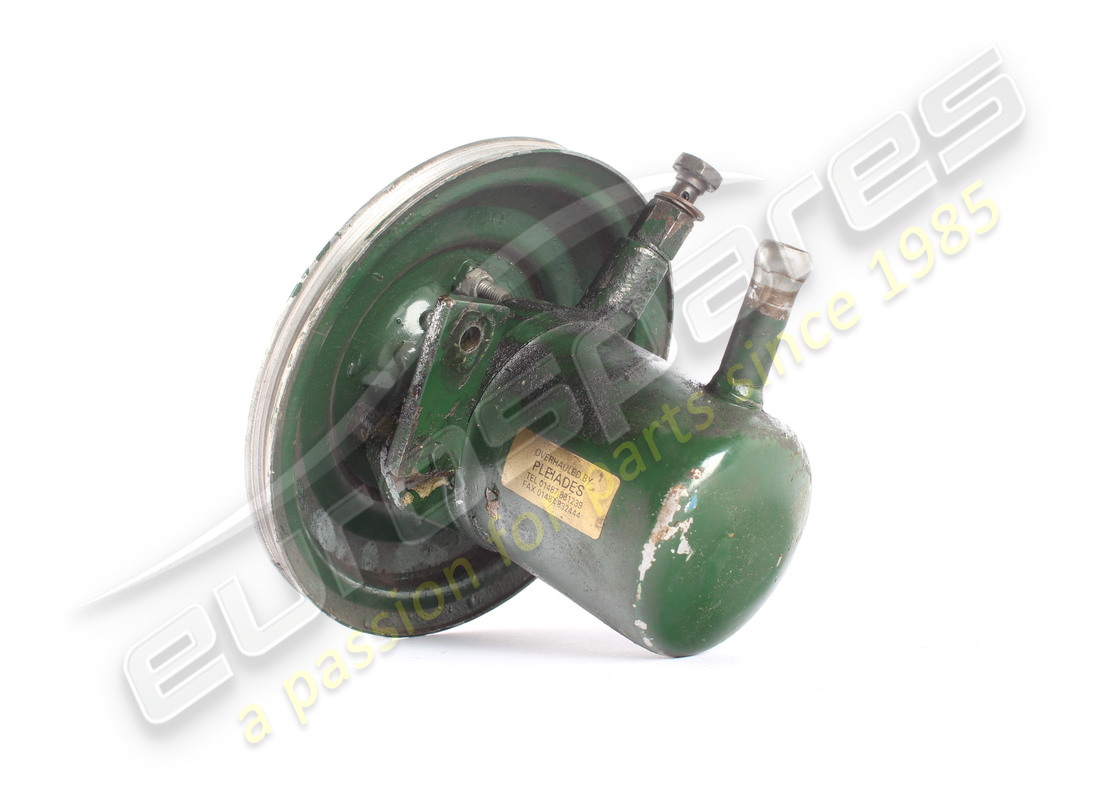

123
MPN:
5 409 647
POMPE À OLIO HAUTE PRESSION COMPLÈTE DE PULEGGIA
depuis
£750,00
depuis
£750,00
#
124
MPN:
ZC 9620 808 U
COLLARE PER TUBO DAL SERBATOIO ALLA POMPA ALTA PRESSIONE
#
125
MPN:
5 435 226
ACCUMULATEUR ET CONGIUNTORE PRESSIONE OLIO
#
126
MPN:
DJN.394-73
TUBO SCARICO OLIO DAL REGOLATORE AL SERBATOIO OLIO
#
127
MPN:
ZC 95201 807 U
COLLARE PER TUBO MANDATA DAL REGOLATORE AL SERBATOIO
#
128
MPN:
5.414.806
NOIX
#
129
MPN:
5 414 805
FERMO PER DADO FISSAGGIO PULEGGIA POMPA FRENI
#
131
MPN:
5 406 471
PULEGGIA A DUE GOLE 0 EST. 173 PAR POMPE HAUTE PRESSION
#
132
MPN:
5 410 495
TAPPO PER POMPA COMANDO FRENI
#
133
MPN:
5 410 494
ANNEAU
#
134
MPN:
5 4110 493
PRINTEMPS
#
135
MPN:
5 410 491
Rondelle
#
136
MPN:
5 410 179
ANNEAU
#
137
MPN:
5 410 496
POMPE COMANDO FRENI COMPLETA
depuis
£500,00
depuis
£500,00
#
138
MPN:
ZD 9359 100 U
BOULON
#

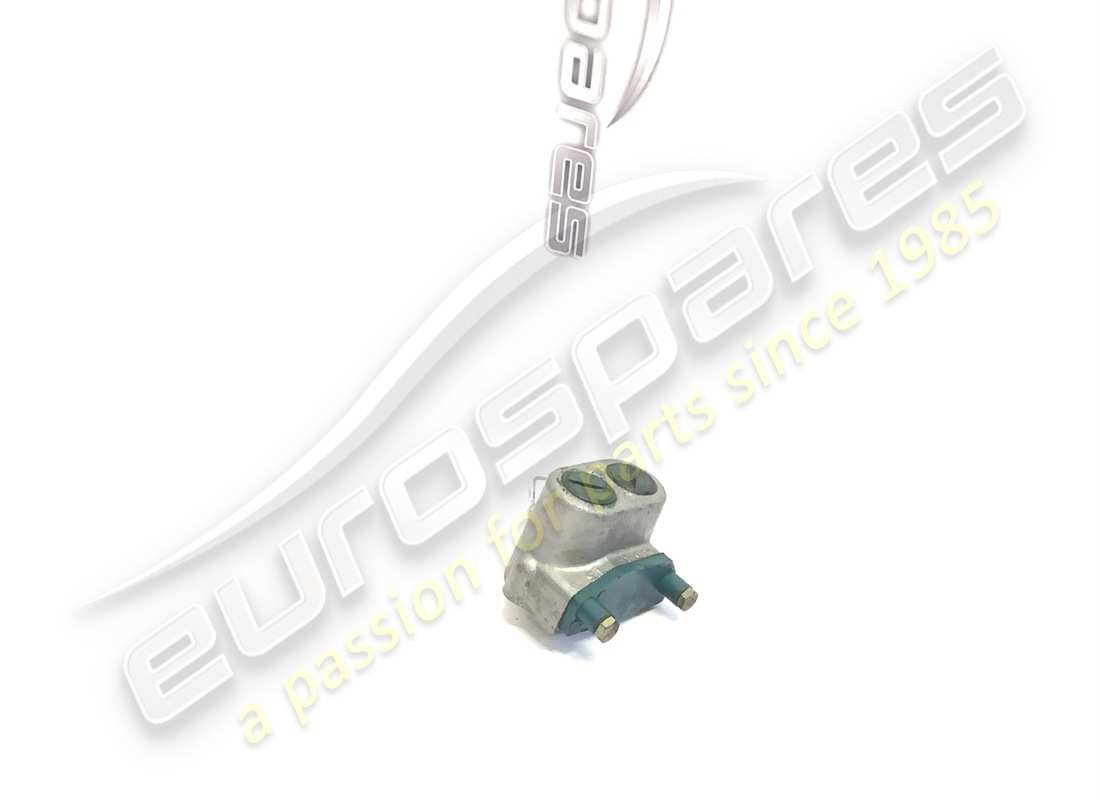

139
MPN:
5 406 467
FLANGIA DI ACCOPPIAMENTO PER ALBERO TRAINO POMPA HAUTE PRESSIONE
depuis
£52,50
depuis
£52,50
#
139
MPN:
ZD 9415 1010 U
Linguetta Ø 3 X 3,7 X 10 sur l'albero pompa site pressione
#
140
MPN:
ZD 9532 800 U
NOIX
#
141
MPN:
5 411 1188
GIUNTO ELASTICO PER ALBERO TRAINO POMPA ALTS PRESSIONE (MONTATO DAL MAGGIO 1973 IN POI)
depuis
£500,00
depuis
£500,00
#
142
MPN:
5.412.537
ARRÊT Ø 38 PAR CONGIUNTORE
#
143
MPN:
ZD 9488 1,08 U
Gommino Ø 29 X 34,4 X 2,7 (segna fianco)
#
144
MPN:
5 41,1 542
Tappo Ø 34 X 45 de la connexion
#
145
MPN:
5 420 595
Spessore Ø 24,5 X 32 X 0,3 par règlement
#
145
MPN:
5.412.540
Spessore Ø 24,5 X 32 X 0,7 par règlement
#
146
MPN:
5.412.539
PRINTEMPS
#
147
MPN:
5.412.538
Scodellin Ø 32 X 9
#
148
MPN:
ZD.92.70.900 U
Sfera Ø 7 pour vite di spurgo
#
149
MPN:
ZC 9489 000 U
Gommino Ø 6,7 X 10,5 X 1,9 (segna fianco)
#
150
MPN:
5 412 801
VIS
#
151
MPN:
5 416 868
ARRET POUR PISTONCINO
#
152
MPN:
ZD 9488 000 U
GOMMINO Ø 33,2 X 37 X 1,9 (SEGNA FIANCO)
#
153
MPN:
5 412 797
Basette Ø 25,5 de connexion
#
154
MPN:
5.412.798
PRINTEMPS
#
155
MPN:
5.420.596
SPESSORE Ø 21 X 28 X 0,3 PAR REGOLAZIONE
#
156
MPN:
5.412.800
ALLOGGIAMENTO DI DISGIUNZIONE
#
157
MPN:
ZD 927,0 700 U
Sfera Ø 6 d'ammission
#
158
MPN:
5.412.543
PLACCHETTA PAR SFERA
#
159
MPN:
ZD 9366 030 W
VIS
#
160
MPN:
ZD 9453 500 U
VIS
#
161
MPN:
ZD 9432 100 U
Gommino Ø 37,5 X 42,4 X 2,45 (segna fianco) .
#
162
MPN:

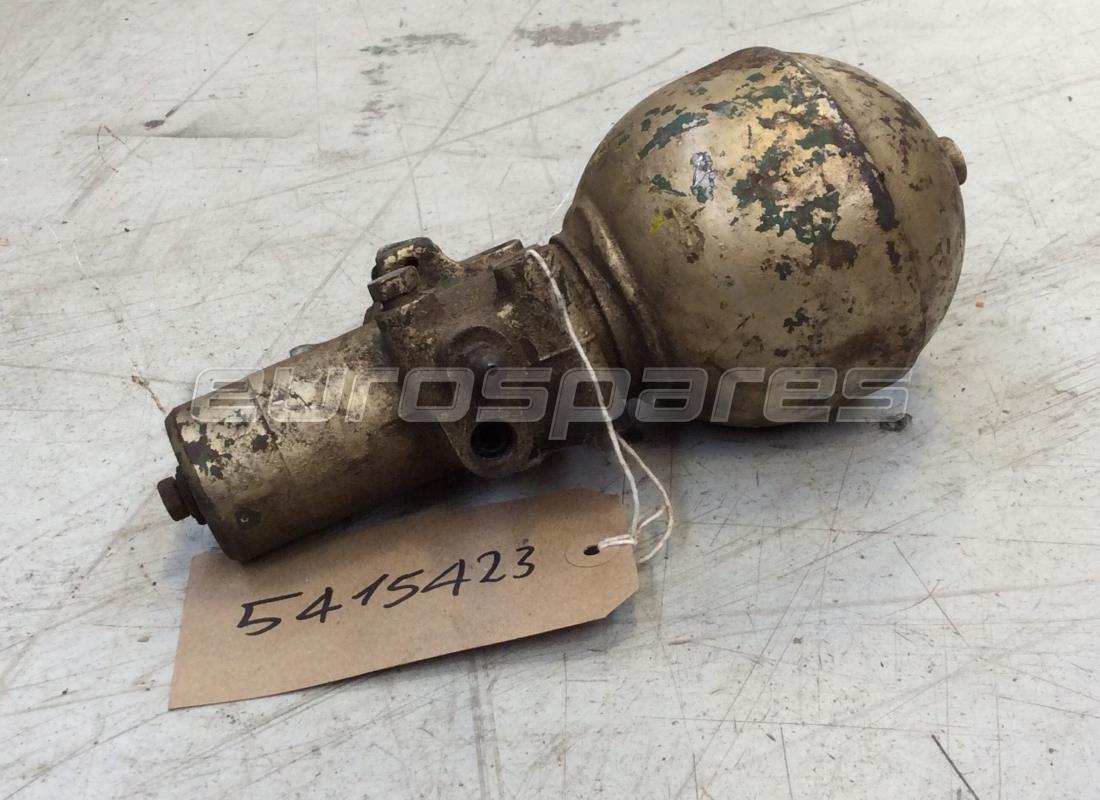

5415423
PRINCIPES DE L'ACCUMULATEUR
depuis
£629,95
depuis
£629,95
#
163
MPN:
ZD 9487 600 U
Gommino Ø 15,7 X 21,1 X 2,7 (segna fianco)
#
164
MPN:
5 418 599
Distance Ø 8 X 21 par chambre
#
165
MPN:
5.415.015
PRINTEMPS
#
166
MPN:
5.415.014
VALVOLA Ø 13 X 1,2
#
167
MPN:
DX - 391-020
SERIE DI 7 CAMICIE 0 18,5
#
168
MPN:
ZD.9487-200 U
Gommino Ø 17,8 X 22,5 X 1,9 (segna fianco)
#
169
MPN:
D 391 512
ASTA DEL PISTONE L = 28,8 CON LUNGHEZZA VARIABILE DI 1/10 FINO A 30,5
#
170
MPN:
5 415 017
PRINTEMPS
#
171
MPN:
5.415.018
SCODELLINO Ø 8,5 PAR MOLLA
#
172
MPN:
5 415 019
ARRÊT ÉLASTIQUE (FILO 0 1)
#
173
MPN:
5.415.027
SCODELLINO Ø 21,5X 55,5
#
174
MPN:
DX 351 454 A
Déflecteur Ø 12,1 X44 X5,4
#
175
MPN:
ZD 94812 400 U
Gommino Ø 12,1 X 17 ;5 X 2,7
#
176
MPN:
ZC 9520 0173 U
Cuscinetto à sfere Ø 12 X 50,x 16
#
177
MPN:
5 415 025
BUISSON
#
178
MPN:
ZD 95100 90:0 U
Gommino Ø 21,3 X 28,5 X 3,6
#
179
MPN:
5 415 022
NOIX
#
180
MPN:
5.415.009
PIVOT
#
181
MPN:
5 415 028
Rotule pour perno d'arresto 0 7 , 9
#
182
MPN:
5 415 024
PRINTEMPS
#
183
MPN:
5.406.472
SOUTIEN
#
184
MPN:
5.415.021
CUSCINETTO Ø 17,6 X 218 X 16 A RULLINI
#
185
MPN:
ZD 9452 600 U
Gommino Ø 27,7 X 33,1 X 2,7 (segna fianco) .
#
186
MPN:
5 415 090
CORPO DELLA POMPA
#
187
MPN:
2D 948,3 800 U
Gommino Ø 90 X 96 X 3 (segna fianco)
#
188
MPN:
5 414 8011
ALBERO CON CUSCINETTO
#
189
MPN:
5 415 048
COUVERTURE
#
190
MPN:
N 393.77
Tube Ø 8
#
191
MPN:
ZC 9514 0113 U
CLIP DU JUBILÉ
#
192
MPN:
NN 393 57
joint
#
193
MPN:
5 424 666
CUFFIA PER TUBO PESCANTE CON FILTRO
#
194
MPN:
NN 393.4
TUBO PESCANTE AVEC FILTRO
#
195
MPN:
5 406 501
Tube Ø 6
#
196
MPN:
5.424.085
joint
#
516
MPN:
122 Fl 78385
SERBATOIO RECUPERO OLIO POMPA FRENI A FRIZIONE
