027 - Instruments du tableau de bord

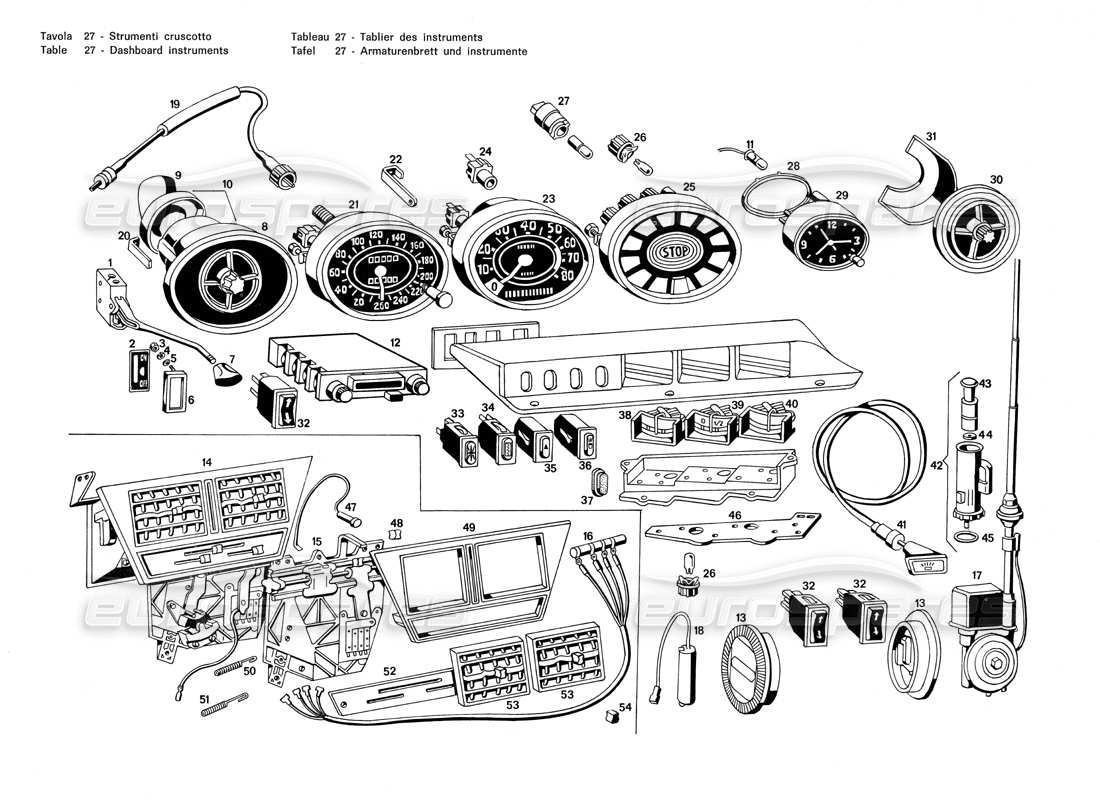

Maserati Merak 3.0 Dashboard Instruments Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 117 Fl 75293
DISTRIBUTORE COMANDO ALZATA FARE CON POMELLO
# 002
MPN: 117 BO 75334
PIASTRINO CON SIMBOLI PER LEVA COMANDO SOLLEVAMENTO FARI
# 003
MPN: DNT 62556
NOIX
# 004
MPN: RDI 61198
Rondelle
# 005
MPN: RNT 47373
Rondelle
# 006
MPN: 117 BC 75332
CORNICHE PER MASCHERINA LAVE COMANDO FARI
# 007
MPN: 117 Fl 75378
POMELLO POUR LE DISTRIBUTEUR ALZAFARI
# 008
MPN: 122 BV 79052
FARFALLA VENTILAZIONE ABITACOLO SUL CRUSCOTTO LATO SINISTRO
# 009
MPN: 122 BV 79053
TROMBETTE DE PROLUNGA POUR DETTO
# 010
MPN: 122 BV 79054
COMPLESSIVO DI ASSEMBLAGGIO FARFALLA VENTILAZIONE ABITACOLO SUL CRUSCOTTO LATO SINISTRO
# 011
MPN: BC 78344
PORTALAMPADA IPER OROLOGIO
# 012
MPN: 109/A BL 70300
RADIO TIPO BLAUPUNKT KOLEN À RICHIESTA
# 012
MPN: 122 BL 79588
RADIO TPIO BLAUPUNKT GOSLAR À RICHIESTA
# 012
MPN: BL 70151
RADIO TIPO AUTOVOX MONTATO EN SÉRIE
# 013
MPN: 116 BV 68082
FARFALLA ORIENTABLE PER RISCALDAMENTO ET CONDIZIONAMENTO
# 014
MPN: 122 BR 79434
COMPLESSIVO QUADRO DI COMANDO, CORNICHE ET GRUPPO FARFALLA PER CONDIZIONAMENTO
# 015
MPN: 122 BR 77487
COMPLESSIVO QUADRO DI COMANDO SENZA CORNICHE
# 017
MPN: 116/B BL 79479
ANTENNE ELETTRICA COMPLETA TP. HIRSCHNAMN A COUPÉ 7600
# 018
MPN: 122 BL 79279
FILTRO ANTIDISTRUBO PHILIPS N. 481990101633
# 019
MPN: 122 TIC 80594
TRASMISSION CONTA KM. COMPLETA (PER GUIDA DESTRA) .
# 019
MPN: 5 407 136
TRASMISSION CONTA KM. COMPLÈTE
depuis £434,78
depuis £434,78
# 020
MPN: 5 407 682
SOUTIEN
# 021
MPN: 5 407 140
CONTACHILOMETRE COMPLETO DI AZZERAMENTO
# 021
MPN: 5 407 143
CONTAMIGLIA COMPLETO DI AZZERAMENTO
# 022
MPN: 5 407 146
PIASTRINO FISSAGGIO CONTACHILOMETRI, CONTAGIRI ET BLOCCO SPIA
# 023
MPN: 5 407 141
CONTAGIRI
# 024
MPN: 5 420 673
PORTALAMPADA POUR STRUMENTI CRUSCOTTO
# 025
MPN: 5 407 138
BLOC SPIA
# 026
MPN: DX 9522 299 A
PORTALAMPADA POUR DETTO
# 027
MPN: DX 521 261
PORTALAMPADA A BAIONETTE
# 028
MPN: 5 407 142
CORNICHE PAR OROLOGIO
# 030
MPN: 5 407 674
AREATORE ORIENTABLE SUL CRUSCOTTO (LATO DESTRO)
# 031
MPN: 5 407 681
SUPPORT / SUPPORT
# 032
MPN: 5 407 157
INTERRUTTORE COMANDO ANTENNA RADIO ET ALZACRISTALLI
depuis £89,25
depuis £89,25
# 033
MPN: 5 407 159
INTERRUTTORE COMANDO IUCI INTERNE
# 034
MPN: GX 4121 401 A
INTERRUTTORE COMANDO RESISTENZA LUNOTTO TERMICO
# 035
MPN: GX 4121 201 A
INTERRUTTORE COMANDO LUCI ARRESTO
# 037
MPN: 5 407 135
TAPPO PER FORO SUL CRUSCOTTO
# 038
MPN: 5 418 916
TERMOMETRO ACQUA
# 039
MPN: 5 418 915
INDICATEUR LIVELLO BENZINA
# 040
MPN: 122 BC 81035
TERMOMETRO OLIO
# 041
MPN: 5 401 680
TIRETTO COMANDO STARTER COMPLETO DI GUAINA ET CAVO
# 042
MPN: 5 401 714
ACCENDISIGARI
# 043
MPN: GX 4134 001 A
PULSANTE CON RESISTENZA
# 044
MPN: GX 4134 201 A
RESISTENCE POUR DETTO
# 045
MPN: 5 401 373
Rondelle
# 046
MPN: 5 418 919
BASETTA CON CIRCUITO INSERITO
# 047
MPN: 5 405 048
LAMPE
# 048
MPN: 5 405 039
POMELLO PER LEVA COMANDO ARIA CALDA ET FREDDA .
# 049
MPN: 5 405 040
CORNICHE POUR QUADRO DI COMANDO
# 050
MPN: 5 405 041
PRINTEMPS
# 051
MPN: 5 405 046
PRINTEMPS
# 052
MPN: 5 405 044
MASEHERINA SUL QUADRO PER LEVE DI COMANDO
# 053
MPN: 5 405 024
GRIGLIA SUL QUADRO DI COMANDO
# 054
MPN: 5 405 025
POMELLO PAR DETTO
# 316
MPN: 5 424 559
INTERRUTTORE COMANDO FARI ANTINEBBIA
