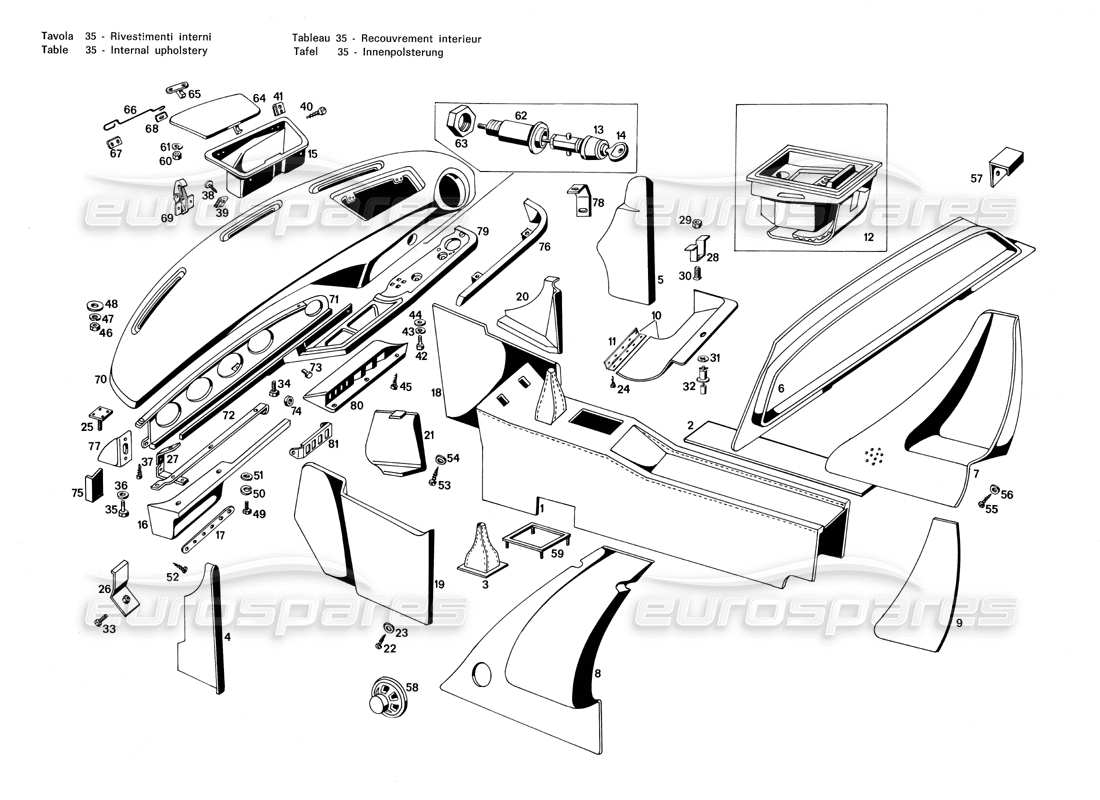

Maserati Merak 3.0 Internal Upholstery Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 122 BP 79232
COPRICAMBIO GREZZO (FINO ALLA 186 , VETTURA)
# 001
MPN: 122 BP 801337
COPRICAMBIO RIVESTITO COMPLETO DI PANNELLO POSTERIORE ET CUFFIA LEVA CAMBIO (DALLA 1188 A VETTURA IN POI)
# 001
MPN: 122 BP 80637
COPRICAMBIO RIVESTITO COMPLETO DI CUFFIA LEVA CAMBIO SENZA PANNELLO POSTERIORE (FINO ALLA 186 A VETTURA)
# 001
MPN: 122 BP 80638
COPRICAMBIO RIVESTITO COMPLETO DI PANNELLO POSTERIORE ET CUFFIA LEVA CAMBIO (FINO ALLA 186 A VETTURA)
# 001
MPN: 122 BP 80835
COPRICAMBIO GREZZO (DALLA 188 A VETTURA IN POI)
# 001
MPN: 122 BP 80836
COPRICAMBIO RIVESTITO COMPLETO DI CUFFIA LEVA CAMBIO SENZA PANNELLO POSTERIORE (DALLA 188 , VETTURA IN POI)
# 002
MPN: 122 BP 79234
PANNELLO POSTERIORE PER COPRICAMBIO COMPLETO VITI FISSAGGIO, GREZZO
# 002
MPN: 122 BP 80639
PANNELLO POSTERIORE PER COPRICAMBIO COMPLETO VITI FISSAGGIO, RIVESTITO
# 003
MPN: 122 BP 80658
CUFFIA LEVA CAMBIO
# 004
MPN: 122 BP 79137
PANNELLO LATERALE ESTERNO FIASCO PIEDI PILOTA, GREZZO
# 004
MPN: 122 BP 80:640
PANNELLO LATERALE ESTERNO FIANCO PIEDI PILOTA, RIVESTITO
# 005
MPN: 122 BP 79138
PANNELLO LATERALE ESTERNO FIANCO PIEDI PASSEGGERO, GREZZO
# 005
MPN: 122 BP 80641
PANNELLO LATERALE ESTERNO FIANCO PIEDI PASSEGGERO, RIVESTITO
# 006
MPN: 122 BP 79238
CORNICHE PER LUNOTTO POSTERIORE, GREZZA
# 006
MPN: 122 BP 80642
CORNICHE PER LUNOTTO POSTERIORE, RIVESTITA
# 007
MPN: 122 BP 79239
SCATOLA ESTERNA DESTRA FIANCO SEDILE POSTERIORE, GREZZA
# 007
MPN: 122 BP 80643
SCATOLA ESTERNA DESTRA FIANCO SEDILE POSTERIORE, RIVESTITA
# 007
MPN: 122 BP 80894
SCATOLA ESTERNA DESTRA FIANCO SEDILE POSTERIORE RIVESTITA E COMPLETA DI PANNELLO CENTRALE
# 008
MPN: 122 BP 79240
SCATOLA ESTERNA SINISTRA FIANCO SEDILE POSTERIORE, GREZZA
# 008
MPN: 122 BP 80644
SCATOLA ESTERNA SINISTRA FIANCO SEDILE POSTERIORE, RIVESTITA
# 008
MPN: 122 BP 80893
SCATOLA ESTERNA SINISTRA FIANCO SEDILE POSTERIORE, RIVESTITA E COMPLETA PANNELLO CENTRALE
# 009
MPN: 122 BP 79241
PANNELLO CENTRALE PER SCATOLA FIANCO SEDILI POSTERIORI, GREZZO
# 009
MPN: 122 BP 80645
PANNELLO CENTRALE PER SCATOLA POSTERIORE SINISTRA, RIVESTITO
# 009
MPN: 122 BP 80646
PANNELLO CENTRALE PER SCATOLA POSTERIORE DESTRA, RIVESTITO
# 010
MPN: 122 BP 79242
SPORTELLO SOTTO CRUSCOTTO PROTEZIONE SCATOLA VALVOLE, GREZZO
# 010
MPN: 122 BP 80347
SPORTELLO SOTTO CRUSCOTTO PROTEZIONE SCATOLA VALVOLE, RIVESTITO ET COMPLETO DI CERNIERA
# 011
MPN: 122 BP 79243
CERNIERA IN OTTONE PER SPORTELLO PROTEZIONE VALVOLE
# 012
MPN: 117 BC 75307
TUNNEL POSACENERE SUL COMPLET
# 013
MPN: 122 BC 78311
BLOCCHETTO CHIAVE POUR SERRATURA SPORTELLO CASSETTO CRUSCOTTO
# 014
MPN: 1117 BO 78375
CHIAVE PAR BLOCCHETTO SERRATURA SPORTELLO CASSETTO CRUSCOTTO
# 015
MPN: 122 BC 76475
CASSETTO PORTAOGGETTI
# 016
MPN: 122 BC 78640
PLANCETTE PORTARADIO, GREZZA
# 016
MPN: 122 BP 80836
Plancetta portaradio, rivestita
# 017
MPN: 116 BL 79876
RAGGERA FISSAGGIO INFERIORE CRUSCOTTO LATO SINISTRO, POUR VETTURE MANCANTI DELLA RADIO
# 018
MPN: 122 BP 79245
TUNNEL PANNELLO ANTERIORE DESTRO, GREZZO (FINO ALLA 186 A VETTURA)
# 018
MPN: 122 BP 80648
PANNELLO ANTERIORE DESTRO TUNNEL, RIVESTITO (FINO ALLA 186 A VETTURA)
# 018
MPN: 122 BP 80838
TUNNEL PANNELLO ANTERIORE DESTRO, GREZZO (DALLA 188 A VETTURA IN POI)
# 018
MPN: 122 BP 80839
PANNELLO ANTERIORE DESTRO TUNNEL, RIVESTITO (DALLA 188 A VETTURA IN POI)
# 019
MPN: 122 BP 79246
TUNNEL PANNELLO ANTERIORE SINISTRO, GREZZO (FINO ALLA 1868 VETTURA)
# 019
MPN: 122 BP 801349
TUNNEL PANNELLO ANTERIORE SINISTRO, RIVESTITO (FINO ALLA 186 A VETTURA)
# 019
MPN: 122 BP 80840
TUNNEL PANNELLO ANTERIORE SINISTRO, GREZZO (DALLA 188 A VETTURA IN POI)
# 019
MPN: 122 BP 80841
Panneau antérieur du tunnel sinistré, rive (de 1'88 à la fenêtre du point d'accès)
# 020
MPN: 122 BP 79247
PANNELLO DESTRO SOTTO CRUSCOTTO SOPRA IT PANNELLO TUNNEL, GREZZO
# 021
MPN: 1122 BP 79248
PANNELLO SINISTRO SOTTO CRUSCOTTO SOPRA IT PANNELLO TUNNEL, GREZZO
# 021
MPN: 122 BP 80651
PANNELLO SINISTRO SOTTO CRUSCOTTO SOPRA IT PANNELLO TUNNEL, RIVESTITO
# 021
MPN: 122 BP 80850
PANNELLO DESTRO SOTTO CRUSCOTTO SOPRA IT PANNELLO TUNNEL, RIVESTITO
# 022
MPN: VAT 763154
VIS
# 023
MPN: SVT 76370
Sottovite Ø 3 pour cela
# 024
MPN: VAT 58534
VIS
# 025
MPN: 122 BC 79123
PIASTRINO FISSAGGIO LATÉRALE CRUSCOTTO
# 026
MPN: 122 BC 79130
ANCORA FISSAGGIO PLANCIA PORTASTRUMENTI ALLA CORNICHE INFERIEURE
# 027
MPN: 122 BC 79368
SOUTIEN
# 028
MPN: 122 BC 79861
MATERAUX FISSAGGIO SPORTELLO SCATOLA VALVOLE
# 029
MPN: DNT 79335
NOIX
# 030
MPN: GRS 79852
SEDE PERNO FISSAGGIO SPORTELLO SCATOLA VALVOLE
# 031
MPN: ART 79853
ANNEAU
# 032
MPN: GRF 79837
PIVOT
# 033
MPN: VNT 79127
VIS
# 034
MPN: VNT 79880
VIS
# 035
MPN: BNT 34770
BOULON
# 036
MPN: RN 5013146
Rondelle
# 037
MPN: VAT 56822
VIS
# 038
MPN: VAT 79087
VIS
# 039
MPN: GRF 79088
GRAFFETTA POUR DÉTTO
# 040
MPN: VAT 79089
VIS
# 041
MPN: GRF 79088
GRAFFETTA POUR DÉTTO
# 042
MPN: BNT 34770
BOULON
# 043
MPN: RDI 58544
Rondelle
# 044
MPN: RNT 54593
Rondelle
# 045
MPN: VAT 59062
VIS
# 046
MPN: DNT 77777
NOIX
# 047
MPN: RDI 58544
Rondelle
# 048
MPN: RN54593
Rondelle
# 049
MPN: BNT 78568
BOULON
# 050
MPN: RDI 58544
Rondelle
# 051
MPN: RNT 50346
Rondelle
# 053
MPN: VAT 79257
VIS
# 054
MPN: SVT 73239
Sottovite Ø 4 pour cela
# 055
MPN: VAT 76354
VIS
# 056
MPN: SVT 76370
Sottovite Ø 3 pour cela
# 057
MPN: 122 BP 80142
SUPPORTINO PER CORNICHE STAGIAIRES LUNOTTO POSTERIORE
# 058
MPN: 122 BL 79587
ALTOPARLANTE ROTONDO Ø 130
# 059
MPN: 122 BP 80857
CORNICHE PER CUFFIA LEVA CAMBIO
# 060
MPN: DNT 77777
NOIX
# 061
MPN: RDI 58544
Rondelle
# 062
MPN: 5 407 696
PULSANTE PER SERRATURE CASSETTO CRUSCOTTO COMPLETO
# 063
MPN: 5 407 691
NOIX
# 064
MPN: 5 407 684
COUVERTURE
# 065
MPN: 5 407 689
GANCIO PER COPERCHIO CASSETTO PORTAOGGETTI
# 066
MPN: 5 407 710
PRINTEMPS
# 067
MPN: 5 407 693
PIASTRE SINISTRA FISSAGGIO COPERCHIO
# 068
MPN: 5 407 694
PIASTRA DESTRA FISSAGGIO COPERCHIO
# 069
MPN: 5 407 708
SERRATURE A SCATTO PAR CASSETTO CRUSCOTTO
# 070
MPN: 5 40,8 703
CRUSCOTTO
# 071
MPN: 5 407 132
PLANCIA PORTASTRUMENTI COMPLETA DI STRUMENTI
# 071
MPN: 5 408 718
PLANCIA PORTASTRUMENTI SENZA STRUMENTI
# 072
MPN: 5 408 679
CORNICHE PAR PLANCIA PORTASTRUMENTI
# 073
MPN: 5 408 680
GRAFFETTA POUR DÉTTO
# 074
MPN: DS 854 101
Rondelle
# 075
MPN: 5 408 707
CORNICHE LATÉRALE PER PLANCIA PORTASTRUMENTI
# 076
MPN: 5 4018 670
BORD DE PROTECTION CRUSCOTTO
# 077
MPN: 5 468 676
LAMIERA FINITURA PLANCIA PORTASTRUMENTI
# 078
MPN: 5 40,8 669
PERSONNES PAR CORNICHE TAVOLETTA CRUSCOTTO
# 079
MPN: 5 408 701
TAVOLETTA CRUSCOTTE
# 080
MPN: 122 BC 79898
SCATOLA BLOCCO CONTROLLO COMPLETA DI STRUMENTI (ACQUA - BENZINA - OLIO)
# 080
MPN: 5 418 918
SCATOLA NUDA
# 081
MPN: 5 407 144
SOUTIEN
