002 - Carter moteur

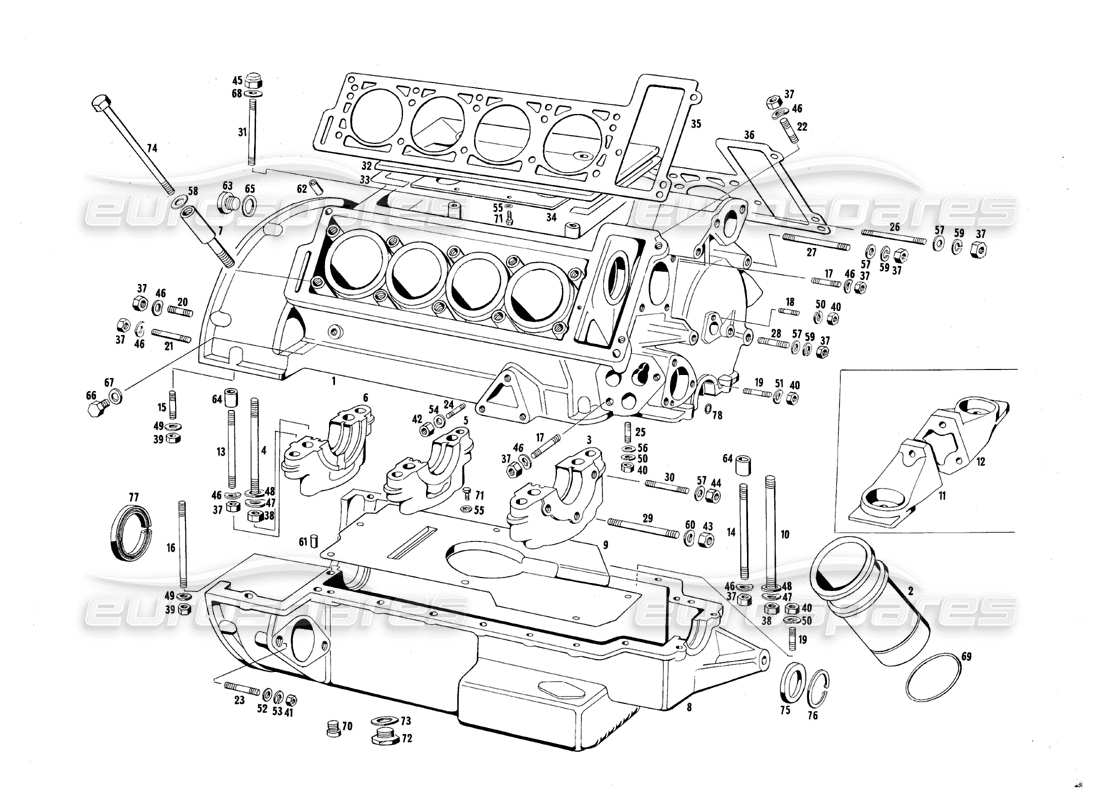

Maserati Mexico Engine Housing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
107150254049
Cilindri de Basamento
#
002
MPN:
107152253903
BARIL POUR CYLINDRES
#
003
MPN:
107 MB 55704
SUPPORT DE VILEBREQUIN AVANT
#
004
MPN:
103 1531 53488
GOUJON POUR SUPPORTS DE VILEBREQUIN
#
005
MPN:
103153250488
Support intermédiaire de vilebrequin
#
006
MPN:
107 MB 55703
SUPPORT DE VILEBREQUIN ARRIÈRE
#
007
MPN:
107153654014
Prigioniero fissaggio testa à basamento
#
008
MPN:
107180254701
COPPA OLIO MOTEUR
#
009
MPN:
103 1820.51406
PROTECTION DE GLISSIÈRE D'HUILE DANS LE CARTER
#
010
MPN:
103153153660
Goujon pour support de vilebrequin avant
#
011
MPN:
107 MB 54882
SUPPORT MOTEUR AVANT DROIT
#
012
MPN:
107MB55542
Support moteur avant gauche
#
013
MPN:
PN55923
Goujon 8X1,25X73 fixant les capuchons de vilebrequin
#
014
MPN:
PN41864
Goujon 8X1,25X102 de fixation du support de vilebrequin avant
#
015
MPN:
PN49099
GOUJON 7X1 X30 COUPE DE FIXATION À LA BASE
#
016
MPN:
PN 51448
GOUJON 7X1X114 COUPE DE FIXATION À LA BASE CÔTÉ ARRIÈRE
#
017
MPN:
PN32424
Goujon 8X1,25X32 réparant le support du distributeur
#
017
MPN:
PN32424
GOUJON 8X1,25X32 FIXATION CORPS DE FILTRE À HUILE
#
018
MPN:
PN46589
Goujon 6XLX19 fixant l'arbre du pignon de distribution
#
019
MPN:
PN48700
GOUJON 6X1X22 FIXATION DE LA BRIDE DE LA JAUGE DE NIVEAU D'HUILE
#
019
MPN:
PN48700
Goujon 6x1x22 de fixation du support du tendeur de chaîne automatique
#
020
MPN:
PN53067
Goujon 8X1,25X38 fixation de la cloche d'embrayage
depuis
£4,32
depuis
£4,32
#
021
MPN:
PN 57237
Goujon 8X1,25X81 fixation de la cloche d'embrayage
#
022
MPN:
PN 32662
Prigioniero 8X1,25X30 fissaggio testa al basamento
#
023
MPN:
PN48126
Goujon 11X1,5X48,5 fixant le démarreur
#
024
MPN:
PN 33919
GOUJON 10X1,5X36 FIXATION SUPPORT MOTEUR AVANT
#
025
MPN:
PN35490
Goujon 6X1X28 fixant la bride de refoulement de la pompe à huile
#
026
MPN:
PN 49103
GOUJON 8X1,25X66 FIXATION DE POMPE À EAU
#
027
MPN:
PN. 55135
GOUJON 8X1,25X75 FIXATION DE POMPE À EAU CÔTÉ GAUCHE
#
028
MPN:
PN33153
PRIGIONIERO 8X1,25X27 FISSAGGIO PUNTALINO ALTERNATORE
#
029
MPN:
PN 53525
GOUJON 10XL,5X80 CORPS DE FIXATION ET COUVERCLE DE POMPE A HUILE
#
030
MPN:
PN 33921
GOUJON 8X1,25X54 CORPS DE FIXATION ET COUVERCLE DE POMPE A HUILE
#
031
MPN:
PN 57621
GOUJON 8X1,25X106 FIXATION DU COUVERCLE SUPERIEUR DE CARTER MOTEUR
#
032
MPN:
107 MB 57608
COUVERCLE SUPÉRIEUR DE CARTER
#
033
MPN:
107 MB 57620
JOINT POUR COUVERCLE SUPERIEUR DE CARTER MOTEUR
depuis
£27,58
depuis
£27,58
#
034
MPN:
107 MB 57619
TÔLE SOUS LE COUVERCLE SUPERIEUR DE CARTER MOTEUR
#
035
MPN:
107100654675
Joint de culasse droit
#
036
MPN:
107 1007 54676
JOINT DE CULASSE GAUCHE
#
037
MPN:
DN 47079
ÉCROU 8X1,25X8 FIXATION DE POMPE À EAU
#
037
MPN:
DN 47079
DADO 8X1,25X8 FISSAGGIO PUNTALINO ALTERNATEUR
#
037
MPN:
DN 47079
ECROU 8X1,25X8 FIXATION DE CLOCHE D'EMBRAYAGE
#
037
MPN:
DN 47079
ÉCROU 8X1,25X8 TÊTE DE FIXATION À LA BASE
#
037
MPN:
DN 47079
ÉCROU 8X1,25X8 FIXATION DU SUPPORT DU GÉNÉRATEUR
#
037
MPN:
DN 47079
ÉCROU 8X1,25X8 FIXATION DES CHAPEAU DE VILEBREQUIN
#
037
MPN:
DN 47079
ÉCROU 8X1,25X8 FIXATION CORPS DE FILTRE À HUILE
#
038
MPN:
DN47061
Écrou 12X1X10 de fixation des capuchons de vilebrequin
#
039
MPN:
DN 47080
ÉCROU 7X1 X6 FIXATION DE LA COUPE
#
040
MPN:
DN/47047
ÉCROU 6X1 X5 FIXATION DE LA BRIDE DE LIVRAISON DE LA POMPE À HUILE
#
040
MPN:
DN/47047
ÉCROU 6X1X5 FIXATION DE L'ARBRE DE PIGNON DE COMMANDE DE DISTRIBUTION
#
040
MPN:
DN/47047
DADO 6X1X5 FISSAGGIO SUPPORTO TENDICATENA AUTOMATIO
#
040
MPN:
DN/47047
ÉCROU 6X1X5 FIXATION DE LA JAUGE DE NIVEAU D'HUILE
#
041
MPN:
DN 48127
ÉCROU 11X1 ,5X10 FIXATION DU DÉMARREUR
#
042
MPN:
DN 51421
ÉCROU 10X1,5X12,1 FIXATION DES SUPPORTS MOTEUR AVANT
#
043
MPN:
DN 48923
ÉCROU 10X1,5X8,5 FIXATION CORPS ET COUVERCLE DE POMPE À HUILE
#
044
MPN:
DN53397
ÉCROU 8X1,25X10 FIXATION CORPS ET COUVERCLE DE POMPE À HUILE
#
045
MPN:
DN 56574
ÉCROU 8X1,25XCIECO FIXATION DU COUVERCLE SUPÉRIEUR
#
046
MPN:
RN 45680
RONDELLE Rondelle 8 POUR CHAPEAU DE VILEBREQUIN
#
046
MPN:
RN 45680
RONDELLE Rondelle 8 POUR SUPPORT GÉNÉRATEUR
#
046
MPN:
RN 45680
Rondelle 8 POUR SUPPORT FILTRE A HUILE
#
046
MPN:
RN 45680
Rondelle RESSORT 8 POUR CLOCHE D'EMBRAYAGE
#
046
MPN:
RN 45680
RONDELLE Rondelle 8 POUR CONNEXION TÊTE À BASE
#
047
MPN:
RN 46736
RONDELLE Rondelle Ø 13 POUR CHAPEAU DE VILEBREQUIN
#
048
MPN:
RNT47085
Rondella piana Ø 12 per cappelli albero motore
depuis
£3,44
depuis
£3,44
#
049
MPN:
RNT47210
Rondella piana Ø 7 par coppa motore
#
050
MPN:
RSN/32690
Rondelle FENDUE Ø 6 POUR BRIDE DE JAUGE DE NIVEAU D'HUILE
#
050
MPN:
RSN/32690
Rondelle fendue Ø 6 pour bride de refoulement de pompe à huile
#
050
MPN:
RSN/32690
Rondelle Ø 6 POUR ARBRE DE VITESSE
#
051
MPN:
RN 45679
RONDELLE Rondelle Ø 6 POUR SUPPORT TENDEUR DE CHAÎNE
#
052
MPN:
RN 32423
RONDELLE Rondelle Ø 11 POUR DEMARREUR
#
053
MPN:
RSN 46672
RONDELLE Rondelle Ø 11 POUR DEMARREUR
#
054
MPN:
RNT52733
RONDELLE Rondelle Ø 10 POUR SUPPORTS MOTEUR AVANT
#
055
MPN:
RDI53899
Rondella dentellata Ø 6 pour la paratie de l'huile dans la coppa
#
055
MPN:
RDI53899
RONDELLA DENTELLATA Ø 6 PER LAMIERA SOTTO IT COPERCHIO SUPERIORS
#
056
MPN:
RNT 47074
RONDELLA PIANA Ø 6 PAR FLANGIA MANDATA PORMPA OLIO
#
057
MPN:
RNT47075
Rondetta piana Ø 8 par pompe aquatique
Cette pièce remplace le numéro de pièce 47075
#
057
MPN:
RNT47075
RONDELLA PIANA Ø 8 PAR PUNTALINO ALTERNATORE
Cette pièce remplace le numéro de pièce 47075
#
057
MPN:
RNT47075
Rondelle Ø 8 POUR CORPS DE POMPE A HUILE
Cette pièce remplace le numéro de pièce 47075
#
058
MPN:
RNT 55375
RONDELLA PIANA Ø 12 PAR TESTA CICLINDRI
#
059
MPN:
RSN 3 2 6 3 5
RONDETTA SPACCATA Ø 8 PAR POMPA ACQUA
#
059
MPN:
RSN 3 2 6 3 5
RONDELLA SPACCATA Ø 8 PAR PUNTALINO ALTERNATORE
#
060
MPN:
RN45681
Rondelle plate Ø 10 pour couvercle de pompe à huile
#
061
MPN:
GRN42477
Vis sans tête Ø 8X24 coupelle de centrage et base
#
062
MPN:
GRN50699
Vis sans tête 10X26 tête de centrage et base
#
063
MPN:
TN 57589
BOUCHON 24X1,5 POUR LES CANALISATIONS D'EAU ET DE PÉTROLE
#
064
MPN:
GRN 51124
GRAIN 12X22 CENTRAGE SUPPORT VILEBREQUIN
#
065
MPN:
GN48059
Joint P1 24X1,5 pour conduit d'eau et d'huile
#
066
MPN:
TN 52541
Bouchon de vidange d'eau 14X20 de la base
#
067
MPN:
GN 33567
JOINT 14X1 POUR BOUCHON DE VIDANGE D'EAU
#
068
MPN:
GN 32001
JOINT 2X1,5 POUR ÉCROUS DE FIXATION DU COUVERCLE SUPERIEUR DE CARTER MOTEUR
#
069
MPN:
GOMM50815
CAOUTCHOUC 70X1,2 JOINTS SUR LE BARIL
#
070
MPN:
TN48178
Casquette 20X1,5 sous la tasse
#
071
MPN:
BNT 47016
BOULON 6X1X10 FIXATION TÔLE SOUS LE CAPOT SUPÉRIEUR
#
071
MPN:
BNT 47016
BOULON 6X1X10 FIXATION DE LA CLOISON D'HUILE DANS LE CARTER
#
072
MPN:
TN 50677
BOUCHON 30X1,5 VIDANGE D'HUILE DE LA COUPE
#
073
MPN:
GN33367
Joint 30X1 bouchon de vidange d'huile du carter
#
074
MPN:
PN54015
BULLONE 12X1,5 FISSAGGIO TESTA À BASAMENTO
#
075
MPN:
ANT 47650
Bague d'étanchéité Ø 42X10 à l'avant du
depuis
£29,40
depuis
£29,40
#
076
MPN:
Seeger 47633
Bague d'arrêt 58I joint annulaire avant
#
077
MPN:
ANT47974
JOINT D'ÉTANCHÉITÉ SPÉCIAL SUR VILEBREQUIN CÔTÉ EMBRAYAGE
depuis
£131,25
depuis
£131,25
#
078
MPN:
GOMM 42229
CAOUTCHOUC 11X16X2,5 SOUS LE SUPPORT DU TENDEUR AUTOMATIQUE
