maserati mexico réservoir de carburant et pompe schéma des pièces

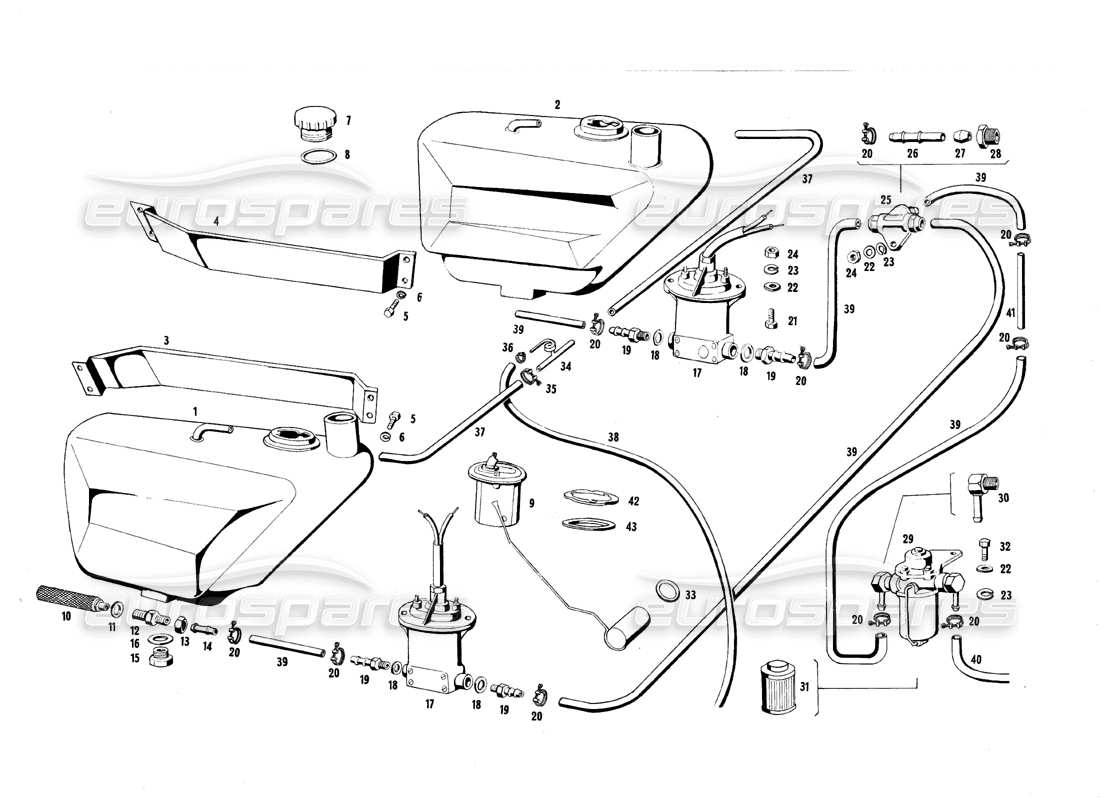

027 - Réservoir de carburant et pompe

Maserati Mexico Fuel Tank And Pump Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 107CS54024
SERBATOIO BENZINA DESTRO
# 002
MPN: 107 CS 54025
SERBATOIO BENZINA SINISTRO
depuis £2 553,18
depuis £2 553,18
# 003
MPN: 107 CS 57173
SUPPORT POUR FIXATION DU RÉSERVOIR DROIT
# 004
MPN: 107 CS 57174
PERSONNEL PAR FISSAGGIO SERBATOIO SINISTRO
# 005
MPN: BNT 47017
BULLONE Ø 8X1,25X25 PAR FISSAGGIO STAFFA
# 006
MPN: RSN 3 2 6 3 5
ÉLASTIQUES RONDELLA Ø 8,5X15,5X1,7 PAR BULLONE FISSAGGIA STAFFA
# 007
MPN: TN 33811
Bouchon normal pour goulotte de remplissage d'essence
# 008
MPN: GOM 50656
CAOUTCHOUC NORMAL POUR BOUCHON DE REMPLISSAGE
# 009
MPN: 107 CS 54804
INDICATEUR DE NIVEAU
# 010
MPN: 101/9 CS 54666
FILTRE À CARBURANT DANS LE PLATEAU DU TIROIR
# 011
MPN: GN 42034
JOINT 20X30X1 POUR VIS DE RACCORD
# 012
MPN: VRN 55082
VIS AU RACCORD 3/8X20X1,5X31 DANS LE RÉSERVOIR DE CARBURANT
# 013
MPN: DR52451
Écrou-raccord Ø 3/8 pour vis
# 014
MPN: RMN 57268
RACCORD MANCHON SUR LE RÉSERVOIR DE CARBURANT
# 015
MPN: TN 45851
Bouchon Ø 14X1,5X5 pour bac à carburant
# 016
MPN: GN/35701
GARANTIE NORMALE Ø 14 PAR TAPPO
# 017
MPN: 107 CS 56790
POMPE BENZINE
# 018
MPN: GN 56564
JOINT 17X22X1,5 POUR MONTAGE SUR LA POMPE
# 019
MPN: RMN56563
Raccord et manchon sur pompes
# 020
MPN: FRN 57019
Collier Ø 14 pour fixation des durites d'alimentation en carburant
# 021
MPN: BNT 47351
BOULON Ø 6X1X25 POUR FIXATION DES POMPE À ESSENCE
# 022
MPN: RNT 47074
Rondelle Ø 6X12X1,5 POUR BOULON DE FIXATION DE LA POMPE
# 022
MPN: RNT 47074
Rondelle Ø 6XL2XL,5 POUR RACCORDEMENT À 3 VOIES
# 022
MPN: RNT 47074
Rondelle Ø 6X12X1,5 POUR RÉGULATEUR DE FILTRE À CARBURANT
# 023
MPN: RSN/32690
Rondelle FENDUE POUR CONNEXION À 3 VOIES
# 023
MPN: RSN/32690
Rondelle FENDUE POUR RÉGULATEUR DE FILTRE À CARBURANT
# 023
MPN: RSN/32690
Rondelle Ø 6,5X1 15X1,5 POUR BOULON DE FIXATION DE LA POMPE
# 024
MPN: DNT 47047
ÉCROU Ø 6XLX5 POUR JOINT DE POMPE À ESSENCE
# 024
MPN: DNT 47047
ÉCROU Ø 6X1X5 POUR LA FIXATION DU RACCORD 3
# 025
MPN: 107CS56189
Raccord 3 avec clapet anti-retour
# 026
MPN: RMN56115
Connexion par manchon 7X9 sur la connexion de voie 3
# 027
MPN: RC 56116
RACCORD CONIQUE Ø 10X8,5 SUR LE RACCORD 3 VOIE
# 028
MPN: DR56117
Écrou-raccord 1 /2X20 pour raccord à 3 voies
# 029
MPN: 107CS56400
Filtre régulateur d'essence
# 030
MPN: 107 CS 58399
RACCORD COMPLET POUR RÉGULATEUR DE FILTRE À CARBURANT
# 031
MPN: 006223974
ÉLÉMENT FILTRANT COMPLET POUR RÉGULATEUR DE CARBURANT
depuis £25,60
depuis £25,60
# 032
MPN: BNT 54585
VIS Ø 6X1 X20 POUR LA FIXATION DU RÉGULATEUR DU FILTRE À CARBURANT
# 033
MPN: GOM56661
CAOUTCHOUC 24X27X32X3 MONTÉ SUR LE FLOTTEUR
# 034
MPN: 101/9 - CS 55345
ÉVENT DU RÉSERVOIR DE CARBURANT
# 035
MPN: FRN57767
Fascetta Ø 22 par fiss. tubo unione serbatoi con sfiato
# 036
MPN: FRN57766
Collier Ø 6 de l'évent au réservoir
# 037
MPN: MN 54997
Manchon Ø 16X2000 pour raccord de mise à l'air libre du réservoir
# 038
MPN: TPN54978
Tuyau en plastique Ø 4X6X1200 pour retirer le gaz benzina dallo sfiato
# 039
MPN: MN56118
MANCHON Ø 7X12X400 POUR TUYAU DU RÉSERVOIR AUX POMPES
# 039
MPN: MN56118
MANCHON POUR CONNEXION DE LA POMPE DROITE AU RACCORD 3
# 039
MPN: MN56118
MANCHON Ø 7X12X950 DU RACCORD ET 3 CHEMIN VERS LE TUYAU EN CUIVRE
# 039
MPN: MN56118
MANCHON Ø 7X12X500 DU TUBE DE CUIVRE AU FILTRE
# 039
MPN: MN56118
MANICOTTO Ø 7X12X2300 PAR COLLÈG. DALLA POMPA SINISTRA AL 3 VIE
# 040
MPN: MN52135
Manchon Ø 9X14X500 du filtre aux carburateurs
# 041
MPN: 107CS56640
Tuyau en cuivre pour alimentation en essence Ø 8X6X3500
# 042
MPN: 107CS58982
ANNEAU DE FIXATION DE L'INDICATEUR DE NIVEAU SUR LE RÉSERVOIR
# 043
MPN: 107CS58983
Joint pour indicateur de niveau
