010 - POMPE À INJECTION

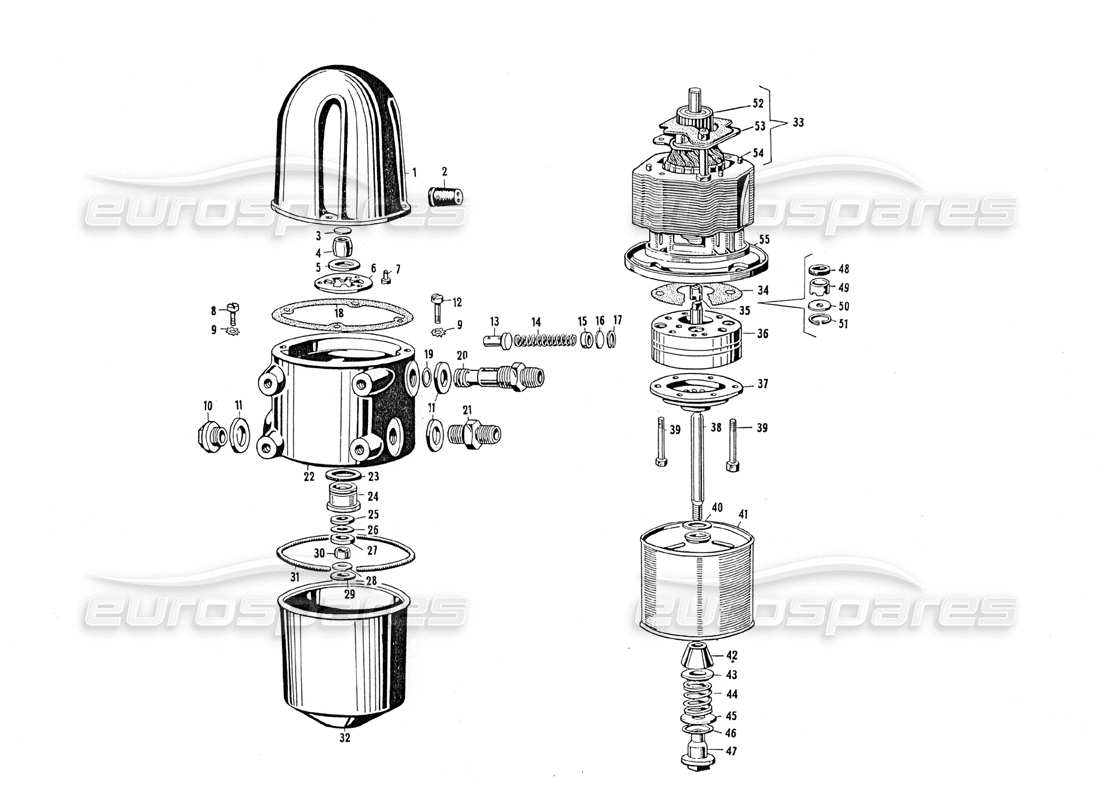

Maserati Mistral 3.7 Injection Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 101/9 - MC 61203
COUVERTURE
# 002
MPN: 101/9 - MC 61204
Caoutchouc pour passage de câble de moteur électrique
# 003
MPN: 101/9 - MC 61205
Patin sur la bague du moteur
# 004
MPN: 101/9 MC 61206
BUISSON
# 005
MPN: 101/9 - MC 61207
Rondelle
# 006
MPN: 101/9 MC 61208
FLNNGIA TONUTA BOCCOLA MOTORINO AL COPERCHIO
# 007
MPN: VNT 61058
VIS
# 008
MPN: VNT 61057
VIS
# 009
MPN: RDE 60387
Rondelle
# 010
MPN: TN 57220
BOUCHON 5/8 X 18 UNF SUR LE CORPS DE POMPE CENTRALE
# 011
MPN: GN 61098
JOINT OU JOINT
# 012
MPN: VNT 61092
VIS
# 013
MPN: 101/9 - MC 61209
Piston de valve sur le corps central
# 014
MPN: 101/9 MC 61210
PRINTEMPS
# 015
MPN: 101/9 - MC 61211
Patin sur le raccord de valve
# 016
MPN: 101/9 - MC 61212
Cale sur le raccord de valve
# 017
MPN: ART. 61039
ANNEAU
# 018
MPN: 101/9 MC 61213
JOINT OU JOINT
# 019
MPN: GOM 61051
CAOUTCHOUC Ø 9,25 X 1,78 SUR LE RACCORD CORPS DE VANNE
# 020
MPN: 101/9 - MC 61214
SYNDICAT
# 021
MPN: VRN 54197
VIS
# 022
MPN: 101/9 - MC 61215
CORPS DE POMPE CENTRALE À ESSENCE
# 023
MPN: GOM 52640
Caoutchouc Ø 17,86X2,62 sur la bague centrale du corps
# 024
MPN: 101/9 MC 61216
BUISSON
# 025
MPN: 101/9 MC 61217
Rondelle
# 026
MPN: 101/9 - MC 61218
Rondelle
# 027
MPN: ANT 61094
BAGUE D'ÉTANCHÉITÉ
# 028
MPN: 101/9 MC 61219
Rondelle
# 029
MPN: ART 52958
ANNEAU
# 030
MPN: 101/9 MC 61220
BUISSON
# 031
MPN: 101/9 - MC 61221
JOINT OU JOINT
# 032
MPN: 101/9 - MC 61222
COUVERTURE
# 033
MPN: 101/9 - MC 61223
MOTEUR ÉLECTRIQUE COMPLET
# 034
MPN: 101/9 MC 61224
JOINT OU JOINT
# 035
MPN: 101/9 - MC 61225
JOINT DE TRANSMISSION
# 036
MPN: 101/9 MC 61226
POMPE À ENGRENAGES
# 037
MPN: 101/9 MC 61227
ARBRE AVEC BRIDE DE FIXATION COUVERCLE
# 040
MPN: GOM 61096
CAOUTCHOUC Ø 18,58 X 3,53 POUR CARTOUCHE DE FILTRE À CARBURANT
# 041
MPN: 101/9 MC 61228
ÉLÉMENT DE CARTOUCHE DE FILTRE À CARBURANT
# 042
MPN: 101/9 - MC 61229
Cône d'étanchéité sur la cartouche filtrante
# 043
MPN: 101/9 - MC 61230
Rondelle
# 044
MPN: 101/9 - MC 61231
PRINTEMPS
# 045
MPN: 101/9 - MC 61230
Rondelle
# 046
MPN: GOM58430
CAOUTCHOUC Ø 17,5 X 2,5 SUR LA VIS DU JOINT DU COUVERCLE DU FILTRE
# 047
MPN: 101/9 MC 61232
VIS
# 048
MPN: ANT 61094
BAGUE D'ÉTANCHÉITÉ
# 049
MPN: 101/9 MC 61220
Douille d'écartement pour bague d'étanchéité
# 050
MPN: 101/9 MC 61219
Rondelle
# 051
MPN: ART 52958
ANNEAU
# 052
MPN: 101/9 MC 61233
ROTOR DE MOTEUR ÉLECTRIQUE
# 053
MPN: 101/9 - MC 61234
PORTASPAZZOLE COMPLETO PER MOTORINO ELETTRICO
# 054
MPN: 101/9 MC 61235
Aimant permanent
# 055
MPN: 101/9 - MC 61236
ARMURE AVEC BRIDE PORTE-AIMANT
