012 - Boîtier de transmission (S5 17)

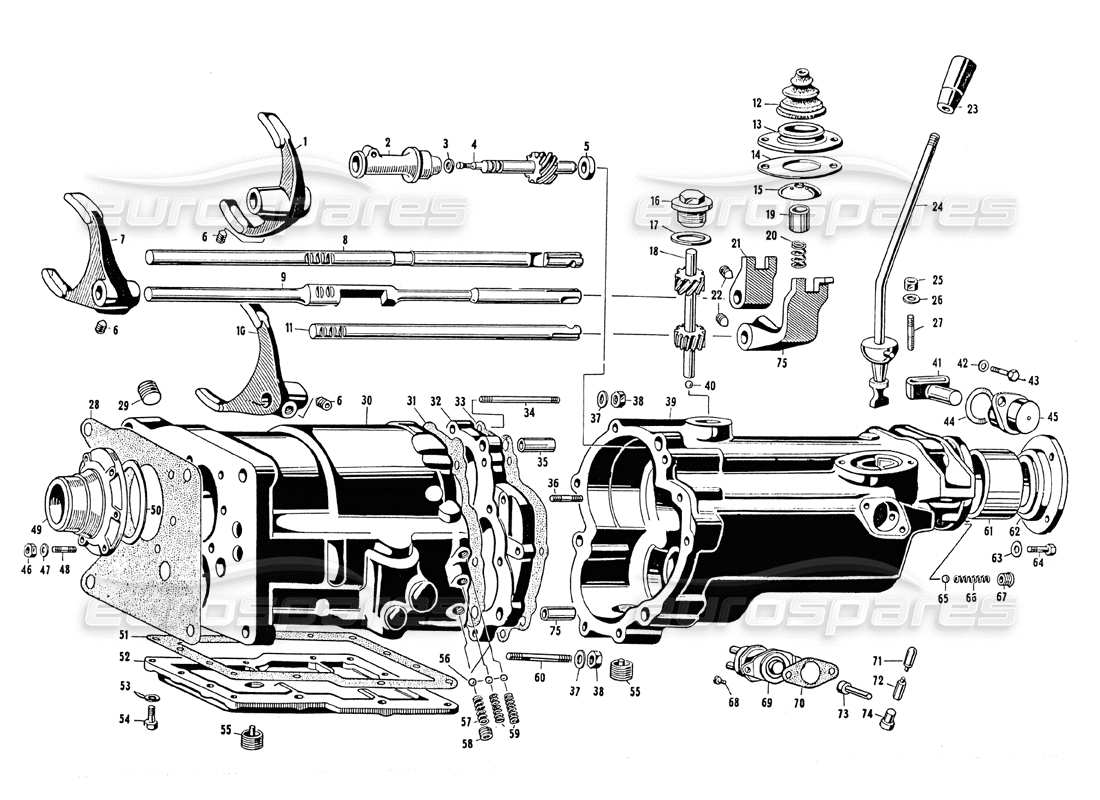

Maserati Mistral 3.7 Transmission Housing (S5 17) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 101/9 - TC 60549
SÉLECTEUR FOURCHETTE 1' et 2 VITESSE jusqu'à la boîte de vitesses N° 1600
# 001
MPN: 101/9 TC 60550
FOURCHETTE DE SÉLECTEUR 1ª et 2ª VITESSE de la boîte de vitesses N° 1601
# 002
MPN: 101/9 TC 60551
SYNDICAT
# 003
MPN: COM 60654
Caoutchouc Ø 6 X 10 X 2 pour axe de compteur kilométrique
# 004
MPN: 101/9 TC 60552
ARBRE DE COMMANDE COMPTAGE KM
# 005
MPN: 101/9 - TC 60553
Entretoise pour ledit
# 006
MPN: 101/9 - TC 60555
VIS DE FIXATION FOURCHETTES DE COMMANDE DE VITESSES DE LA BOITE DE VITESSES Nº 1601
# 006
MPN: 107 TC 58861
VIS DE FIXATION FOURCHES DE COMMANDE DE VITESSES
# 007
MPN: 101/9 - TC 60556
FOURCHETTE DE SÉLECTEUR 3ª et 4ª VITESSE de la boîte de vitesses N° 1601
# 007
MPN: 101/9 TC 60554
FOURCHETTE DE SÉLECTEUR 3ª et 4ª VITESSE
# 008
MPN: 101/9 - TC 60557
Asta commando 1ª et 2ª vitesse
# 008
MPN: 101/9 TC 60558
ASTA COMANDO 1ª E 2ª VITESSE DAL CAMBIO N° 1601
# 009
MPN: 101/9 TC 60559
Asta commando 3ª et 4ª vitesse
# 010
MPN: 101/9 - TC 60560
SÉLECTEUR FOURCHE R° et 5ª VITESSE
# 011
MPN: 101/9 - TC 60561
Asta comando R e 5ª vitesse
# 012
MPN: 101/9 TC 60562
PARAPOLVERE LEVA COMANDO CAMBIO
depuis £51,14
depuis £51,14
# 013
MPN: 101/9 TC 60563
Flangia tenuta parapolvere
# 014
MPN: 101/9 - TC 60564
JOINT OU JOINT
# 015
MPN: 101/9 - TC 60565
Calotte sphérique retenant le ressort du levier de vitesses
# 016
MPN: 101/9 TC 60566
BOUCHON SUR LA BOITE D'ARBRE DE COMMANDE DU COMPTEUR KM
# 017
MPN: GN 60655
JOINT OU JOINT
# 018
MPN: 101/9 TC 60567
ASSEMBLAGE D'ARBRE DE PIGNON DE COMMANDE DE COMPTEUR KM
# 019
MPN: 101/9 TC 60568
BUISSON
# 020
MPN: 101/9 TC 60569
PRINTEMPS
# 021
MPN: 101/9 - TC 60570
Nottolino per asta commando 3ª et 4ª vitesse
# 022
MPN: 101/9 - TC 60555
Vis de fixation du cliquet de commande de vitesse
# 023
MPN: 101 /7 TC 54380
Pomello pour le changement de commande
depuis £467,54
depuis £467,54
# 024
MPN: 101/9 - TC 60571
LEVIER
# 025
MPN: DNT 47079
NOIX
# 026
MPN: RN 45680
Rondelle
# 027
MPN: PN 43733
GOUJON
# 028
MPN: 101/9 - TC 60572
1 Joint de support de boîte de vitesses d'embrayage
# 029
MPN: 107TC58907
TAPPO INTRODUZIONE OLIO
# 030
MPN: 101/9 - TC 60573
SCATOLA CAMBIO
# 031
MPN: 101/9 - TC 60574
JOINT OU JOINT
# 032
MPN: 101/9 TC 60575
BRIDE INTERMÉDIAIRE DE BOÎTE DE VITESSES
# 033
MPN: 101/9 - TC 60576
JOINT OU JOINT
# 034
MPN: PN 45888
GOUJON
# 035
MPN: 101/9 TC 60577
CENTRAGE DU NÉERLANDAIS POUR DIT
# 036
MPN: PN 45843
GOUJON
depuis £10,44
depuis £10,44
# 037
MPN: RN 45680
Rondelle
# 038
MPN: DNT. 47031
NOIX
# 039
MPN: 101/9 TC 60578
COUVERTURE
# 040
MPN: SFN - 60656
Sphère Ø 10 supportant l'arbre de comptage des kilomètres
# 041
MPN: 101/9 TC 60579
CLIQUET POUR RETOURNER LA TIGE EN POSITION NEUTRE
# 042
MPN: RN 45679
Rondelle
# 043
MPN: BNT 54585
BOULON
# 044
MPN: 101/9 - TC 60658
JOINT OU JOINT
# 045
MPN: 101/9 TC 60580
RAPPEL DE CLIQUET D'ÉTANCHÉITÉ D'ASSEMBLAGE DE DOUILLE ET COM. MARCHE ARRIÈRE
# 046
MPN: DNT 47047
NOIX
# 047
MPN: RN 45679
Rondelle
# 048
MPN: PN 32658
PRIGIONLERO Ø 6 X 1 X 25 PAR DETTO
# 049
MPN: 101/9 TC 60581
MOYEU D'ARBRE À DOUILLE CONTINUE
# 050
MPN: 101/9 TC 60582
ANNEAU
# 051
MPN: 101/9 TC 60583
JOINT OU JOINT
# 052
MPN: 101/9 - TC 60584
COUVERTURE
# 053
MPN: RN 45680
Rondelle
# 054
MPN: BNT. 47015
BOULON
# 055
MPN: 107TC58907
TAPPO SCARICO OLIO
# 056
MPN: SFN 44745
BILLE POUR RESSORT DE BUTÉE DE TIGE DE FOURCHE
# 057
MPN: 101/9 - TC 60587
PRINTEMPS
# 058
MPN: 101/9 TC 60586
BOUCHON DE JOINT À RESSORT ET BILLE D'ARRÊT DE TIGE DE FOURCHE
# 059
MPN: 101/9 TC 60585
PRINTEMPS
# 060
MPN: PN 56066
GOUJON FILETÉ
# 061
MPN: 101/9 - TC 60588
DOUILLE POUR ARBRE COULISSANT
# 062
MPN: 101/9 - TC 60589
BRIDE SUR LE COUVERCLE ARRIÈRE
# 063
MPN: RN 45679
Rondelle
# 064
MPN: BNT 54585
BOULON
# 065
MPN: SFN 69657
Bille Ø 6,5 pour ressort de rappel du levier point mort
# 066
MPN: 101/9 TC 60590
PRINTEMPS
# 067
MPN: 101/9 TC 60586
BOUCHON DE JOINT À RESSORT
# 069
MPN: 8828 49536
INTERRUTTEUR RETROMARCIA
# 070
MPN: 101 - TC 58848
JOINT OU JOINT
# 071
MPN: 101/9 TC 60591
BOUCHON POUR TIGES DE COMMANDE DE VITESSES
# 072
MPN: 101/9 - TC 60592
PIÈCE POUR DIT
# 073
MPN: 101/9 - TC 60593
SOURIRE POUR LE COMMANDE DE COMMUTATEUR INVERSE
# 074
MPN: 101/9 TC 60586
BOUCHON D'ÉTANCHÉITÉ POUR TIGES
# 075
MPN: 101/9 TC 60594
Nottolino commando 5ª et Retromarcia
