013 - Engrenage de transmission (S5 17)

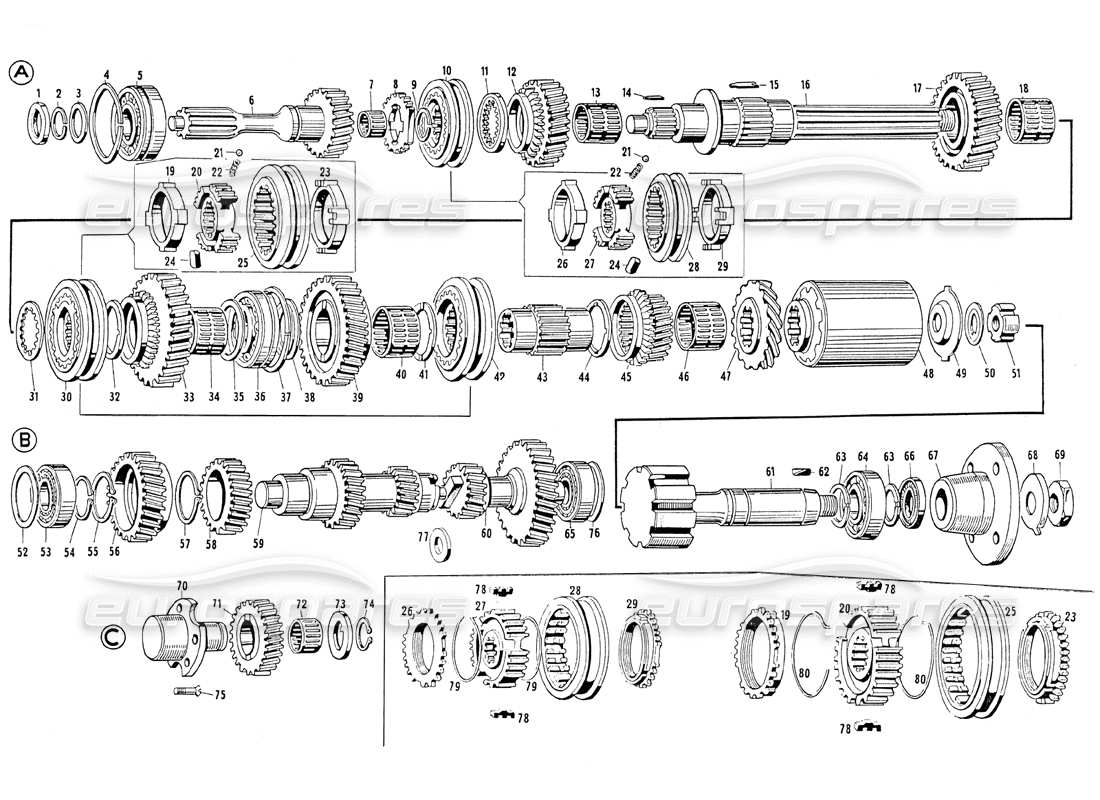

Maserati Mistral 3.7 Transmission Gear (S5 17) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: ANT 50239
BAGUE D'ÉTANCHÉITÉ
depuis £58,26
depuis £58,26
# 002
MPN: ART. 58972
ANNEAU
# 003
MPN: 101/9 - TC 60595
ANNEAU
# 004
MPN: 101/9 TC 60789
ANNEAU
# 005
MPN: CSC 60779
ROULEMENT À BILLES SUR ARBRE À DOUILLES CONTINUES
# 006
MPN: 101/9 - TC 60597
Arbre d'admission continu de la boîte de vitesses N° 1601
# 006
MPN: 101/9 TC 60596
ARBRE PRIS SUITE
# 007
MPN: RUL - 60777
Cage à rouleaux sur l'arbre d'admission continu
# 008
MPN: 101/9 - TC 60598
Innesto 4' vitesse sur l'albero presa continua
# 009
MPN: 101/9 TC 60599
ANNEAU
# 010
MPN: 101/9 TC 60600
COMPLESSIVO MANICOTTO SINCRONIZZATORE 48 38 VELOCITA
# 010
MPN: 101/9 TC 60601
COMPLESSIVO MANICOTTO SINCRONIZZATORE 48 38 VITESSE DAL CAMBIO N° 1601
# 011
MPN: 101/9 TC 60602
DISTANCE PAR INNESTO 4ª VELOCITA
# 012
MPN: 101/9 TC 60606
INGRANAGGIO PRIMARIO 38 VITESSE
# 012
MPN: 101/9 TC 60607
INGRANAGGIO PRIMARIO 3ª VITESSE DAL CAMBIO N° 1601
# 013
MPN: RUL 60793
BUISSON
# 013
MPN: RUL 60793/94
BUISSON
# 014
MPN: 101/9 - TC 60608
Linguetta tonuta distanziale 3ª et 4ª sull'nlboro primaire
# 015
MPN: 101/9 - TC 60609
Linguetta tenuta distanziale 1ª et 2ª sur l'albero secondario
# 016
MPN: 101/9 - TC 60610
ALBERO PRIMARIO
# 016
MPN: 101/9 - TC 60615
Arbre primaire du changement N° 1601
# 017
MPN: 101/9 - TC 60613
INGRANAGGIO PRIMARIO 28 VITESSE
# 017
MPN: 101/9 TC 60614
INGRANAGGIO PRIMARIO 2ª VITESSE DAL CAMBIO N° 1601
# 018
MPN: 101/9 - TC 60795
Gabbia rullini per ingranaggio 2ª vitesse
# 018
MPN: 101/9 TC 60796
GABBIA RULLINI PER INGRANAGGIO 2ª DAL CAMBIO N° 1601
# 019
MPN: 101/9 - TC 60798
ANNEAU
# 019
MPN: 101/9 TC 60616
ANNEAU
# 020
MPN: 101/9 TC 60617
MOZZO PAR MANICOTTO D'INNESTO 1ª 2ª 5ª VITESSE
# 020
MPN: 101/9 TC 60802
MOZZO PER MANICOTTO D'INNESTO 1ª 2ª 5ª DAL CAMBIO N° 1601
# 021
MPN: SFN 60770
BILLE POUR SYNCHRONISEURS
# 022
MPN: 101/9 TC 60676
PRINTEMPS
# 023
MPN: 101/9 - TC 60798
ANNEAU
# 023
MPN: 101/9 TC 60616
ANNEAU
# 024
MPN: 101/9 - TC 60619
Cliquet d'arrêt pour synchroniseurs
# 025
MPN: 101/9 - TC 60620
Manicotto sincronizzatore 1ª 2ª 5ª vitesse
# 025
MPN: 101/9 - TC 60838
Manicotto sincronizzatore 1ª 2ª 5ª du changement N° 1601
# 026
MPN: 101/9 TC 60618
ANNEAU
# 026
MPN: 101/9 TC 60799
ANNEAU
# 027
MPN: 101/9 TC 60621
MOZZO PAR MANICOTTO D'INNESTO 3ª 4ª VITESSE
# 027
MPN: 101/9 TC 60839
MOZZO PER MANICOTTO D'INNESTO 3ª 4ª DAL CAMBIO N° 1601
# 028
MPN: 101/9 - TC 60840
Manicnotto sincronizzatore 38 - 48 dal cambio N° 1601
# 028
MPN: 101/9 TC 60622
MANICOTTO SINCRONIZZATORE 38 - 48 VITESSE
# 029
MPN: 101/9 TC 60618
ANNEAU
# 029
MPN: 101/9 TC 60799
ANNEAU
# 030
MPN: 101/9 - TC 60623
SINCRONIZZATORE COMPLET 1ª - 2ª VITESSE
# 030
MPN: 101/9 - TC 60625
Synchroniseur complet 1ª - 2ª dal cambio N° 1601
# 031
MPN: 101/9 - TC 60800
Entretoise pour accouplement de la boîte de vitesses n° 1601
# 031
MPN: 101/9 TC 60624
ENTRETOISE POUR EMBRAYAGE
# 032
MPN: 101/9 - TC 69626
Distance pour l'ingranaggio 1ª vitesse
# 033
MPN: 101/9 TC 60627
Ingranaggio 1ª vitesse
# 033
MPN: 101/9 TC 60628
INGRANAGGIO PRIMARIO 1ª DAL CAMBIO N° 1601
# 034
MPN: 101/9 - TC 60775
Gabbia rullini per ingranaggio 1ª vitesse
# 034
MPN: 101/9 TC 60796
GABBIA RULLINI PER INGRANAGGIO 1ª DAL CAMBIO N° 1601
# 035
MPN: 101/9 - TC 60629
ESPACEUR DE ROULEMENT
# 036
MPN: CSC 60779
Roulement à billes sur l'arbre principal
# 037
MPN: 101/9 TC 60789
ANNEAU
# 038
MPN: 101/9 - TC 60629
Entretoise entre roulement et engrenage
# 039
MPN: 101/9 TC 60630
ENGRENAGE PRIMAIRE ARRIÈRE
# 040
MPN: 101/9 - TC 60775
CAGE À ROULEAU POUR DIT
# 041
MPN: 101/9 TC 60626
DISTANZIALE INNESTO SINCRONIZZATORE RE 5ª VELOCITA
# 042
MPN: 101/9 - TC 60623
Synchroniseur complet pour 5ª et R
# 043
MPN: 101/9 TC 60631
BUISSON
# 044
MPN: 101/9 TC 60626
DISTANCE PAR INGRANAGGIO PRIMARIO 5ª VELOCITA
# 045
MPN: 101/9 - TC 60632
Ingranaggio primario 5ª vitesse
# 046
MPN: 101/9 - TC 60775
BUISSON
# 047
MPN: 101/9 - TC 60633
Compteur de km
# 048
MPN: 101/9 TC 60634
MANCHON DE RACCORDEMENT D'ARBRE COULISSANT
# 049
MPN: 101/9 - TC 60635
Disco tenuta manicato all'albero primario
# 050
MPN: 101/9 - TC 60659
Rondelle
# 051
MPN: 101/9 TC 60660
Bague de fixation du manchon sur l'arbre secondaire
# 052
MPN: 101/9 - TC 60636
ANNEAU
# 053
MPN: CSC 51312
ROULEMENT À ROULEAUX CONIQUES SUR L'ARBRE SECONDAIRE
# 054
MPN: 101 - TC 60675
ANNEAU
# 055
MPN: ART 60772
ANNEAU
# 056
MPN: 101/9 - TC 60637
Ingranaggio 4ª vitesse
# 057
MPN: ART 60774
ANNEAU
# 058
MPN: 101/9 TC 60638
INGRANAGGIO SECONDARIO 3ª VELOCITA
# 059
MPN: 101/9 TC 60639
Albero secondaire con ingranaggi 1ª et 2ª
# 060
MPN: 101/9 TC 60640
Pignon 5ª et R avec accouplement à l'arbre secondaire
# 061
MPN: 101/9 TC 60641
ARBRE AVEC MANCHON COULISSANT
# 062
MPN: 101/9 - TC 60642
Clavette sur manchon coulissant d'arbre
# 063
MPN: ART 60773
ANNEAU
# 064
MPN: CSC 43631
Roulement à billes sur l'arbre avec manchon coulissant
# 065
MPN: CSC 60778
Roulement à rouleaux coniques sur l'arbre secondaire
# 066
MPN: ANT 60771
Angus sull'albero manicotto scorrevole
# 067
MPN: 101/9 - TC 60643
BRIDE POUR FIXATION ARBRE DE TRANSMISSION
# 068
MPN: 101 - 8732 51054
ANNEAU
# 069
MPN: 101/9 TC 60661
NOIX
# 070
MPN: 101/9 TC 60644
ARBRE AVEC BRIDE POUR MARCHE ARRIÈRE
# 071
MPN: 101/9 - TC 60646
Ingranaggio retromarcia dal cambio N° 1601
# 071
MPN: 101/9 TC 60645
ARRIÈRE VERS LA VITESSE N° 1600
# 072
MPN: RUL 60776
CAGE À ROULEAUX POUR MARCHE ARRIÈRE
# 073
MPN: 101/9 TC 60670
ANNEAU
# 074
MPN: ART 43993
ANNEAU
# 075
MPN: VNT 56847
VIS
# 076
MPN: 101/9 TC 60669
ANNEAU
# 077
MPN: 101/9 - TC 60801
Entretoise d'arbre intermédiaire com. marche arrière
# 078
MPN: 101/9 TC 60841
FICHE POUR SYNCHRONISEURS DE BOITE DE VITESSES N° 1601
# 079
MPN: 101/9 - TC 60842
ANNEAU
# 080
MPN: 101/9 - TC 60843
ANNEAU
