015 - Engrenages de transmission (S5 20)

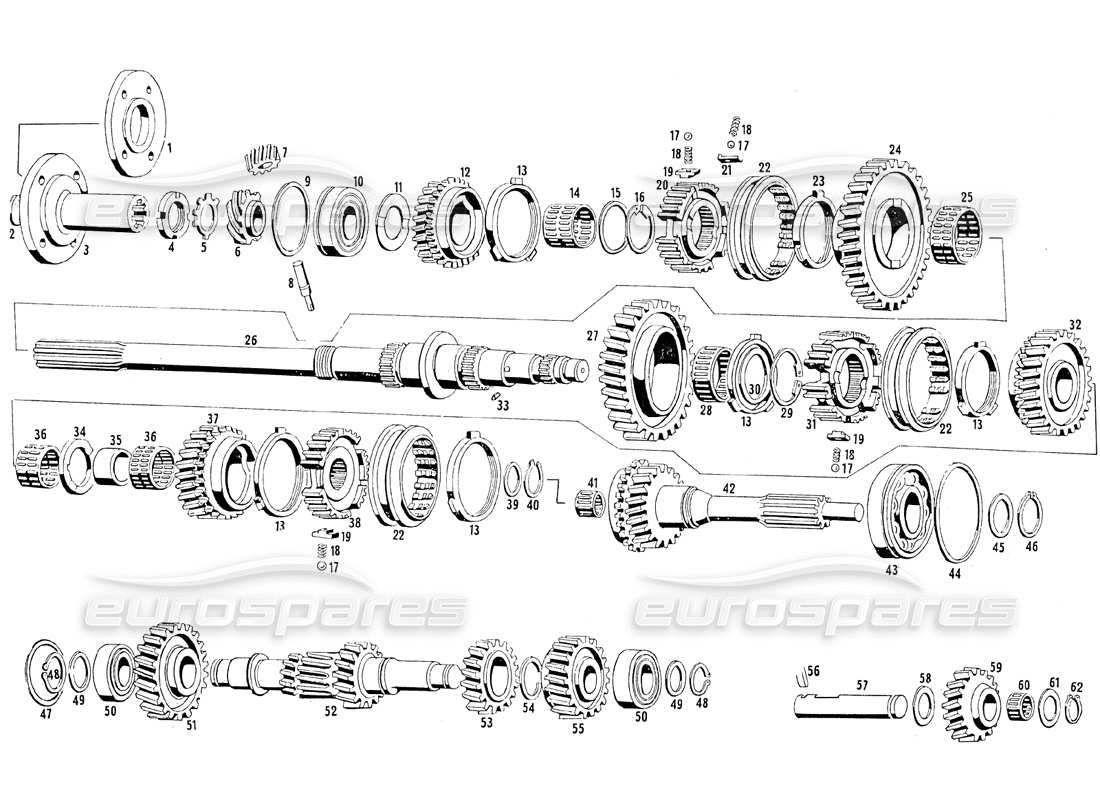

Maserati Mistral 3.7 Transmission Gears (S5 20) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
101/5 - 9549 51243
Bride d'espacement entre boîte de vitesses et arbre de transmission
#
002
MPN:
TN 38309
BOUCHON SUR BRIDE MANCHON COULISSANT
depuis
£120,18
depuis
£120,18
#
003
MPN:
107 TC 60946
BRIDE À MANCHON COULISSANTE
depuis
£1 476,40
depuis
£1 476,40
#
004
MPN:
GH 42628
GHIERA Ø 35 X 1 ,5 X 8 SULL'ALBERO PRIMARIO
#
005
MPN:
RDL 49574
Rondelle
#
006
MPN:
101/10 - TC 61087
L'ENGRENAGE PRIMAIRE COMPTE KM. Z.9 AVEC PONT R. 13/49
#
006
MPN:
107 - TC 60947
L'ENGRENAGE PRIMAIRE COMPTE KM. Z.9 AVEC PONT R. 13/46
#
007
MPN:
101/10 TC 61988
LES ENGRENAGES SECONDAIRES COMPTENT KM. ZI 6 AVEC PONT R. 13/49
#
007
MPN:
107 TC 60948
LES ENGRENAGES SECONDAIRES COMPTENT KM. Z.15 AVEC PONT R. 13/ 46
#
008
MPN:
107 TC 60949
ARBRE AVEC RACCORD GAINE COMPTE KM
#
009
MPN:
101/9 TC 60789
ANNEAU
#
010
MPN:
CSC 55093
Cuscinetto à sfere Ø 80 X 35 X 21
#
011
MPN:
107 - TC 60950
Distance pour l'ingranaggio 5ª
#
012
MPN:
107 TC 60951
Ingranaggio primario 5ª vitesse Z.27
#
013
MPN:
107 TC 60952
ANNEAU
#
014
MPN:
107 TC 60989
BUISSON
#
015
MPN:
107 TC 60953
Rondelle
#
016
MPN:
ART. 43191
ANNEAU
#
017
MPN:
SFN 60770
SFERA Ø 5,5 PAR SINCRONIZZATORI
#
018
MPN:
107 TC 60954
PRINTEMPS
#
019
MPN:
107 TC 60955
FICHE POUR SYNCHRONISEURS
#
020
MPN:
107 - TC 60956
Moyeu de manchon de synchroniseur 5ª et R
#
021
MPN:
107 - TC 60957
Cale étalon du synchroniseur 5ª et R
#
022
MPN:
107 TC 60958
MANICOTTO SINCRONIZZATORE 1ª-2ª - 3ª-4ª - 5ª R
#
023
MPN:
107 - TC 60959
ANNEAU
depuis
£381,12
depuis
£381,12
#
024
MPN:
107 - TC 60960
Équipement principal pour RZ33
#
025
MPN:
107 TC 60990
BUISSON
#
026
MPN:
107 TC 60961
ALBERO PRIMARIO
#
027
MPN:
107 - TC 60962
Ingranaggio primario 1ª vitesse Z.31
#
028
MPN:
107 - TC 60991
BUISSON
#
029
MPN:
ART/47948
ANNEAU
depuis
£46,35
depuis
£46,35
#
030
MPN:
107 - TC 60963
Rondelle
#
031
MPN:
107 TC 60964
Mozzo per manicotto sincronizzatore 1ª et 2ª
#
032
MPN:
107 - TC 60965
Ingranaggio primario 2ª vitesse Z.38
#
033
MPN:
GRN 45859
Vis de blocage sur l'arbre principal
#
034
MPN:
107 - TC 60966
Distance d'ingranaggio 2ª vitesse
#
035
MPN:
107 TC 60967
BUISSON
#
036
MPN:
107 TC 60992
BUISSON
#
037
MPN:
107 TC 60968
ENGRENAGE PRIMAIRE 3VELOCITA Z.33
#
038
MPN:
107 - TC 60969
Mozzo per manicotto sincronizzatore 3ª et 4ª
#
039
MPN:
107 - TC 60970
Rondelle
#
040
MPN:
ART 58451
ANNEAU
#
041
MPN:
RUL 59740
BUISSON
#
042
MPN:
107 - JC 60971
Albero sempre in presa con ingranaggio 4ª velocita Z.30
#
043
MPN:
CSC 60779
ROULEMENT À BILLES Ø 80 X 35 X 21 SUR L'ARBRE TOUJOURS ENGAGÉ
#
044
MPN:
101/9 TC 60789
ANNEAU
#
045
MPN:
107 TC 60972
ANNEAU
#
046
MPN:
ART. 58972
ANNEAU
#
047
MPN:
107 - TC 60973
Rondelle
#
048
MPN:
ART. 53117
ANNEAU
#
049
MPN:
107 TC 60974
Rondelle
#
050
MPN:
CSC 60212
ROULEMENT À ROULEAUX CONIQUES Ø 31,75 X 59,15 X 15,85 SUR L'ARBRE SECONDAIRE
#
051
MPN:
107 TC 60975
Ingranaggio secondario 5ª vitesse Z.37
#
052
MPN:
107 TC 60976
Arbre secondaire avec ingranaggio 1ª Z.12 et 2ª Z.26
#
053
MPN:
107 TC 60977
Ingranaggio secondario 3ª vitesse Z.31
#
054
MPN:
107 TC 60978
ANNEAU
#
055
MPN:
107 - TC 60979
Ingranaggio secondario 4ª vitesse Z.35
#
056
MPN:
107 - TC 60980
Ancrage sur arbre de transmission secondaire R
#
057
MPN:
107 TC 60981
AIBERINO PER INGRANAGGIO SECONDARIO R
#
058
MPN:
107 TC 60982
Rondelle
#
059
MPN:
107 - TC 60983
ARRIÈRE SECONDAIRE Z.21
#
060
MPN:
RUL 60776
BUISSON
#
061
MPN:
101/9 TC 60760
Rondelle
#
062
MPN:
ART 43993
ANNEAU
