017 - Arbre de transmission et essieu arrière

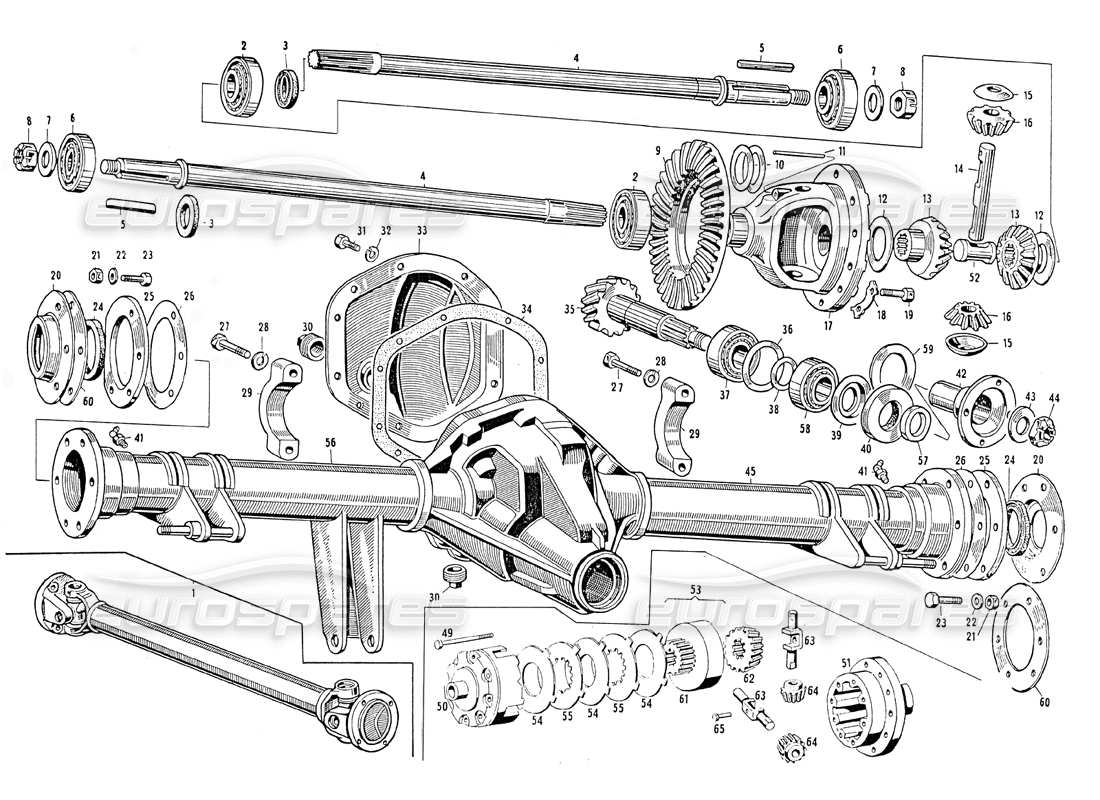

Maserati Mistral 3.7 Propeller Shaft and Rear Axle Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
109 - TA 55200
Arbre de transmission pour boîte de vitesses S-5-17
#
001
MPN:
109 - TA 57859
Arbre de transmission pour transmission automatique
#
001
MPN:
109 TA 59588
Arbre de transmission pour boîte de vitesses S-5-20
#
002
MPN:
CSC 48297
APPUI SUR LE CARTER DIFFÉRENTIEL
#
003
MPN:
ANT/48277
JOINT
#
004
MPN:
101 - 10150 48767
Somiasse pont
#
005
MPN:
LN 48288
LANGUETTE SUR LES DEMI-ARBRE
#
006
MPN:
CSC 48266
ROULEMENT POUR ESSIEU
#
007
MPN:
RN 48283
Rondelle
#
008
MPN:
DCN 48282
NOIX
#
009
MPN:
101/9 - TP 55908
Pignon et couronne R. 13/49 jumelés
#
009
MPN:
101/9 - TP 55909
Pignon et couronne R. 13/43 jumelés
#
009
MPN:
101/9TP55907
Pignon et couronne R. 13/46 jumelés
#
009
MPN:
101/9TP55921
PIGNON ET COURONNE R.11/45 CORRESPONDANTS
#
010
MPN:
101 - 10570 48296
ANNEAU
#
011
MPN:
SN48306
ÉPINGLE
#
012
MPN:
101 - 10564 48295
Rondelle
#
013
MPN:
101 10562 48294
PIVOT
#
014
MPN:
101 10530 48290
PLANÉTAIRE POUR DIFFÉRENTIEL
#
015
MPN:
101 - 10534 48291
Rondelle
#
016
MPN:
101 - 10536 48292
Satellite par différence
#
017
MPN:
101 10500 48289
Boîtier différentiel pour R 13/43 et 13/46
#
017
MPN:
10110500 51121
BOÎTE DIFFÉRENTIELLE POUR R. 13/49 ET 11/45
#
018
MPN:
RDL 48310
Rondelle
#
019
MPN:
BN48309
BOULON
#
020
MPN:
101 10127 48279
DOUILLE DE RÉDUCTION JOINT ANQUS SUR LE MOYEU
#
021
MPN:
DN 48287
NOIX
#
022
MPN:
RN 48286
Rondelle
#
023
MPN:
BN 48285
BOULON
#
024
MPN:
ANT/48281
JOINT
#
025
MPN:
101 10128 48280
ANNEAU
#
026
MPN:
101 10096 48278
Entretoise de roulement sur la bride latérale
#
027
MPN:
BN 48272
BOULON
#
028
MPN:
RSN 48273
Rondelle
#
029
MPN:
101 - 10011 48271
Cappellotto tenuta scatola différentielle
#
030
MPN:
TN 48274
BOUCHON POUR ENTREE DE NIVEAU ET VIDANGE D'HUILE
#
031
MPN:
BN48275
BOULON
#
032
MPN:
RSN 48276
Rondelle
#
033
MPN:
101-10052-48262
COUVERTURE
#
034
MPN:
101-10054-48263
JOINT OU JOINT
depuis
£66,45
depuis
£66,45
#
035
MPN:
101/9 - TP 55908
COURONNE ET PIGNON R. 13/49 CORRESPONDÉS
#
035
MPN:
101/9 - TP 55909
COURONNE ET PIGNON R. 13/43 CORRESPONDÉS
#
035
MPN:
101/9TP55907
COURONNE ET PIGNON R. 13/46 CORRESPONDÉS
#
035
MPN:
101/9TP55921
COURONNE ET PIGNON R. 11/45 CORRESPONDÉS
#
036
MPN:
101 - 10571 48300
Rondelle
#
037
MPN:
CSC 48302
ROULEMENT AVANT SUR PIGNON DIFFÉRENTIEL
#
038
MPN:
101 - 10706 48301
Rondelle
#
039
MPN:
101 10741 48304
DISQUE D'ÉTANCHÉITÉ D'HUILE SUR LE PIGNON
#
040
MPN:
ANT 48270
JOINT
depuis
£163,10
depuis
£163,10
#
041
MPN:
IN 48268
GRAISSE GRAISSE SUR Tubi CÔTÉS
#
042
MPN:
101 10740 48305
FOURCHETTE
#
043
MPN:
RN 48308
Rondelle
#
044
MPN:
DCN48307
NOIX
#
045
MPN:
101 - 10104 48265
Tubo latéral sinistro
#
047
MPN:
D N 33540
NOIX
#
048
MPN:
RSN 46672
Rondelle
#
049
MPN:
BN 55919
BOULON
#
050
MPN:
109 - TP 55914
Bride de boîtier autobloquante pour R. 13/46 - 13/49
#
051
MPN:
109 - TP 55913
Bride de support de couronne de boîte autobloquante pour R. 13/49 - 11/45
#
051
MPN:
109TP55912
Bride de support de couronne de boîte autobloquante pour R. 13/46 - 13/43
#
052
MPN:
101 - 10540 48293
Entretoise sur arbre satellite
#
053
MPN:
101 - 10000 55905
Diff. blocage automatique complet des rapports par R. 13/46
#
053
MPN:
101 10000 53468
Diff. blocage automatique complet des rapports par R. 13/49
#
053
MPN:
109 - TP 51308
Boîtier de différentiel autobloquant complet, ne manquant que la couronne et le pignon pour R. 13/49 et 11/45
#
053
MPN:
109 TP 51309
Boîtier de différentiel autobloquant complet, ne manquant que la couronne et le pignon pour R. 13/46 et 13/43
#
054
MPN:
101 /7 TP 54008
ANNEAU
#
055
MPN:
101/7 - TP 54009
ANNEAU
#
056
MPN:
101 - 10102 48264
Tubo latéral destro
#
057
MPN:
101 - 10042 48269
Disque arrêté Angus sur la bride du pignon
#
058
MPN:
CSC48303
ROULEMENT ARRIÈRE SUR LE PIGNON
#
059
MPN:
GN48201
JOINT OU JOINT
depuis
£6,45
depuis
£6,45
#
060
MPN:
GN 47672
JOINT OU JOINT
#
061
MPN:
109TP55915
ANNEAU
#
062
MPN:
109TP55944
PLANÉTAIRE POUR BOÎTE DE DIFFÉRENTIEL AUTOBLOQUANT
#
063
MPN:
109TP55916
ALBERINO CROCIETA AUTOBLOCCANTE
#
064
MPN:
109TP55917
SATELLITE POUR BOITE DE DIFFÉRENTIEL AUTOBLOQUANT
#
065
MPN:
109 TP 55918
ENTRETOISE D'ARBRE D'ESSIEU SUR LA CROISIÈRE AUTOBLOQUANTE
