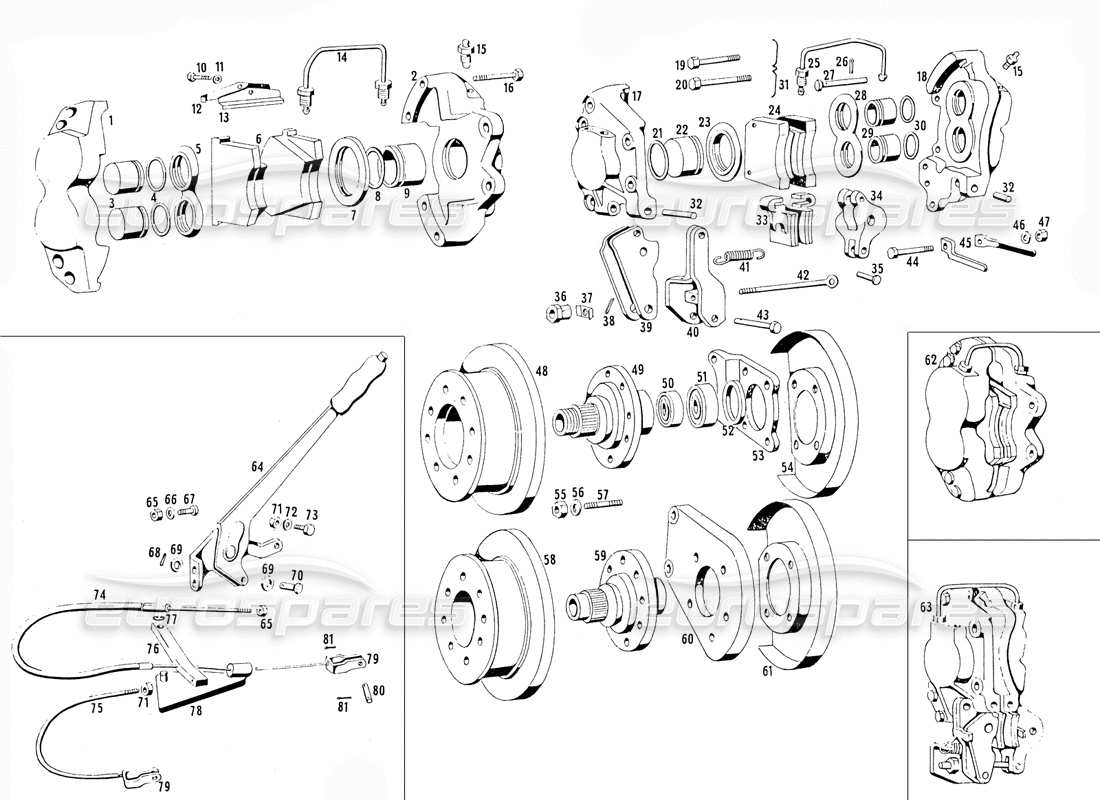

Maserati Mistral 3.7 Brakes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
FT 76880

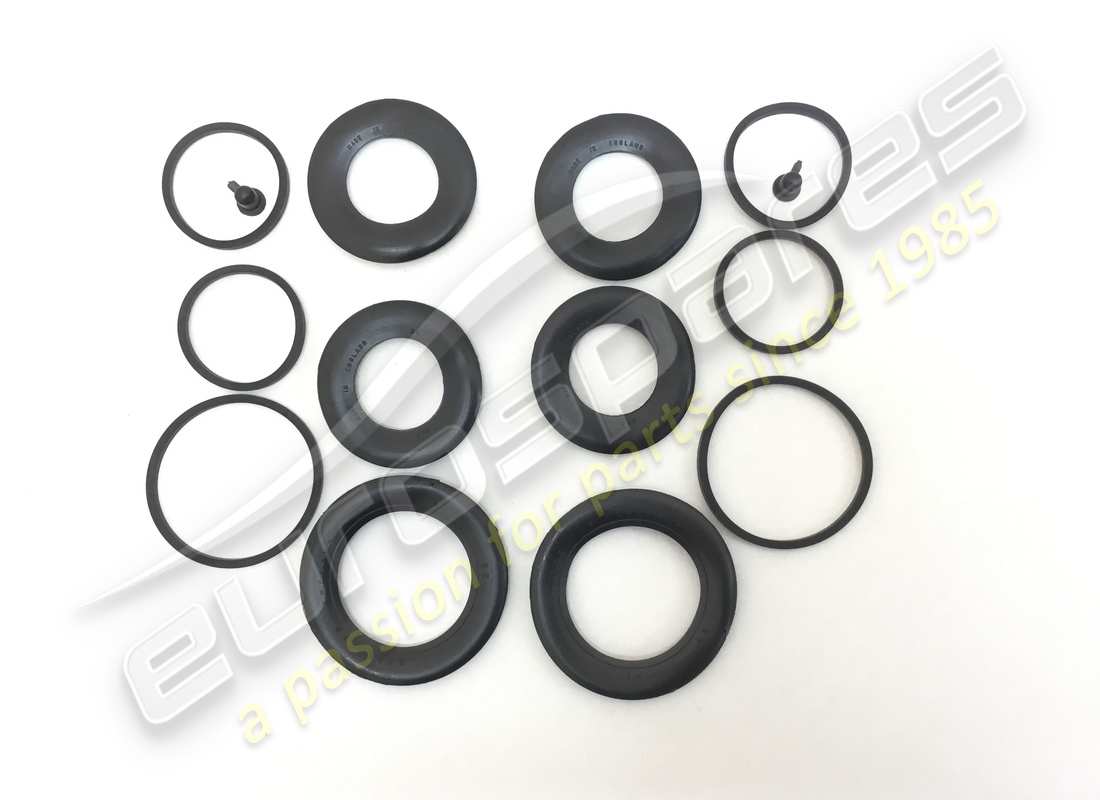

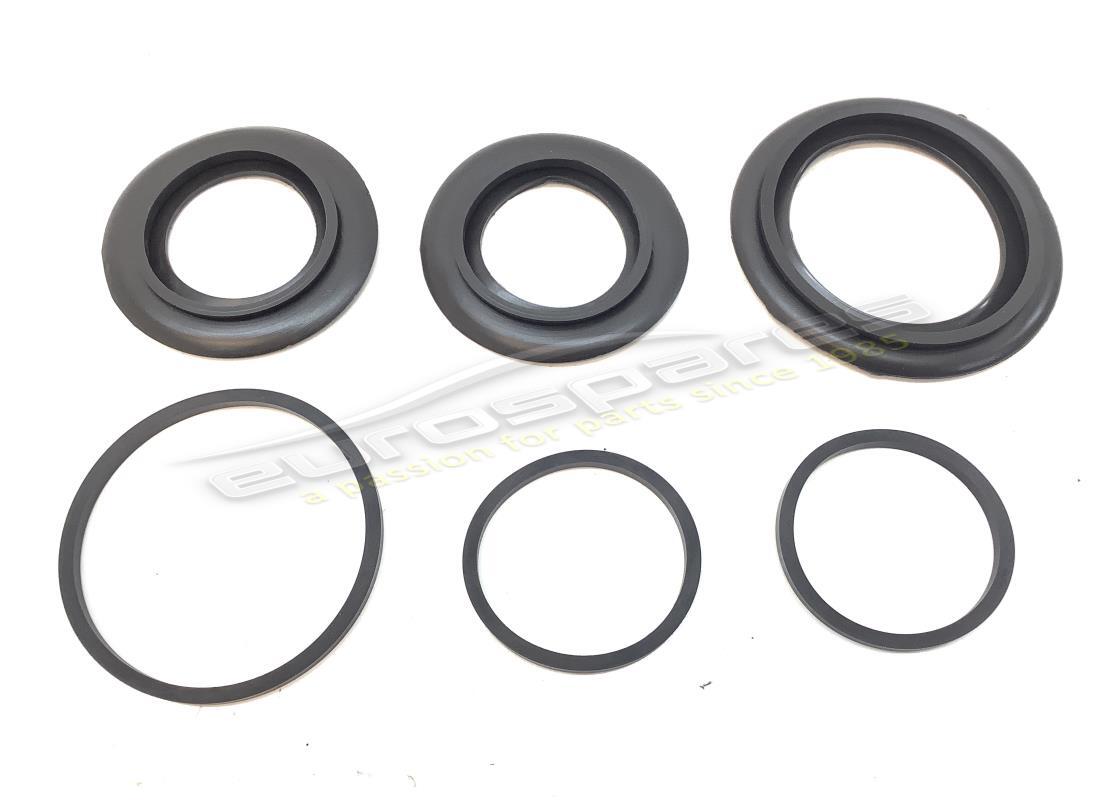

KIT DE RÉPARATION ÉTRIER AVANT
depuis
£99,75
depuis
£99,75
#
000
MPN:
FT 85190

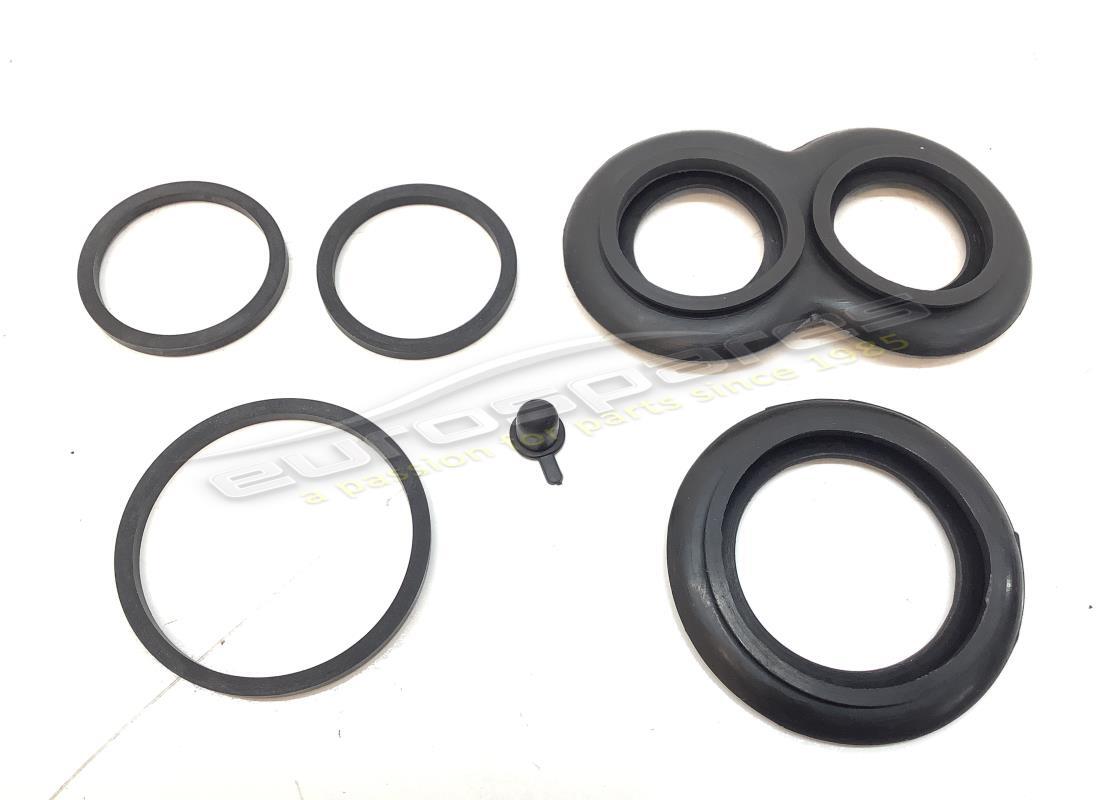

KIT DE RÉPARATION ÉTRIER ARRIÈRE
depuis
£99,75
depuis
£99,75
#
001
MPN:
101/9 FA 58690
SEMIPINZA ANTERIORE ESTERNA DESTRA
#
001
MPN:
101/9FA58691
SEMIPINZA ANTERIORE ESTERNA SINISTRA
#
002
MPN:
101/9 - FA 58692
SEMIPINZA ANTÉRIEURE INTERNE DESTRA
#
002
MPN:
101/9FA58693
SEMIPINZA ANTÉRIEURE INTERNE SINISTRA
#
003
MPN:
101/9 - FA 58694
Pistone Ø 42,82 par étrier antérieur
#
004
MPN:
GOM58449
CAOUTCHOUC D'ÉTANCHÉITÉ POUR DIT
#
005
MPN:
101/9 FA 58695
GOMMINO PARAPOLVERE PER DETTO
depuis
£84,00
depuis
£84,00
#
006
MPN:
FA 51184
BLOCS DE FREINAGE AVANT
#
007
MPN:
101 /9 FA 58696
GOMMINO PARAPOLVERE PAR PISTONE Ø 59,92 SU CALIPER ANTÉRIEUR
#
008
MPN:
Com 55094
CAOUTCHOUC D'ÉTANCHÉITÉ POR SAID
#
009
MPN:
101/9-FA-58697
Pistone Ø 59,92 par étrier antérieur
#
010
MPN:
BNT/58614
BOULON
#
011
MPN:
RSN/32690
Rondelle
#
012
MPN:
101/9 - FA 58698
Plaque pour tôle de maintien du bloc avant
#
013
MPN:
101/9 FA 58699
Plaque de maintien du bloc de freinage avant
#
014
MPN:
109 - FA 58700
TUYAU COMPLET AVEC RACCORDS DE RACCORDEMENT AUX DEMI-ÉTRIERS AVANT
#
015
MPN:
107 FP 58458
BOUCHON DE PURIFICATION POUR ETRIER AVANT ET ARRIÈRE
#
016
MPN:
101/9FA58701
BOULON
#
017
MPN:
101/10 - FP 61688
Semipinza posteriore interne destra per caliper tp. 12/3
#
017
MPN:
101/10 - PF 61687
Semipinza posteriore interne sinistra par étrier tp. 12/3
#
017
MPN:
101/9 - FP 61012
Semipinza posteriore interne destra per caliper tp.14/3
#
017
MPN:
101/9 - FP 61013
Semipinza posteriore interne sinistra par étrier tp. 14/3
#
018
MPN:
101/10 FP 61085
SEMIPINZA POSTERIORE ESTERNA SINISTRA PAR CALIPER TP. 12/3
#
018
MPN:
101/10 FP 61086
SEMIPINZA POSTERIORE ESTERNA DESTRA PAR CALIPER TP. 12/3
#
018
MPN:
101/9 - FP 61014
Samipinza posteriore esterna destra per caliper tp. 14/3
#
018
MPN:
101/9 - FP 61015
SEMIPINZA POSTERIORE ESTERNA SINISTRA PAR CALIPER TP. 14/3
#
019
MPN:
BN58447
BOULON
#
020
MPN:
BN58448
BOULON
#
021
MPN:
GOM 55091
Gommino di tenuta sul pistone Ø 48,05 étrier tp. 14/3
#
021
MPN:
GOM58449
Gommino di tenuta sul pistone Ø 42,82 étrier tp. 12/3
#
022
MPN:
101/9 - FP 61017
Pistone Ø 48,05 par étrier postérieur Tp. 14/3
#
022
MPN:
107 FP 58450
Pistone Ø 42,82 par étrier postérieur Tp. 12/3
depuis
£118,46
depuis
£118,46
#
023
MPN:
101/9 - FP 61016
Gommino para polvere per pistone Ø 48,05 étrier postérieur Tp. 14/3
#
023
MPN:
101/9 FA 58695
Gommino para polvere per pistone Ø 42,82 étrier postérieur Tp. 12/3
depuis
£84,00
depuis
£84,00
#
024
MPN:
FP 51926
JEU DE PLAQUETTES DE FREIN ARRIÈRE
#
025
MPN:
107 FP 58452
TUYAU COMPLET AVEC RACCORDS DE RACCORDEMENT À LA MOITIÉ ÉTRIERS ARRIÈRE
#
026
MPN:
CN58454
CPL SUR LES GOUPILLES DE MAINTIEN DES BLOCS DE FREINAGE ARRIÈRE
depuis
£2,12
depuis
£2,12
#
027
MPN:
107FP58453
PIVOT
#
028
MPN:
101/9 FP 61018
GOMMINO PARA POLVERE PER PISTONI Ø 33,92 CALIPER POSTERIORE TP. 14/3
#
028
MPN:
107FP58455
GOMMINO PARA POLVERE PER PISTONE Ø 30,18 CALIPER POSTERIORE TP.12/3
#
029
MPN:
101/9 FP 61019
Pistone Ø 33,92 par étrier postérieur Tp. 14/3
#
029
MPN:
107 FP 58456
Pistone Ø 30,18 par étrier postérieur Tp. 12/3
depuis
£125,32
depuis
£125,32
#
030
MPN:
GOAA 55092
Gommino di tenuta sul pistone Ø 33,92 par étrier postérieur Tp. 14/3
#
030
MPN:
GOM58457
Gommino di tenuta sul pistone Ø 30,18 par étrier postérieur Tp. 12/3
#
031
MPN:
101/9 - FP 55469
PRINTEMPS
#
032
MPN:
107 FP 58459
ÉPINGLE
#
033
MPN:
FHBK001

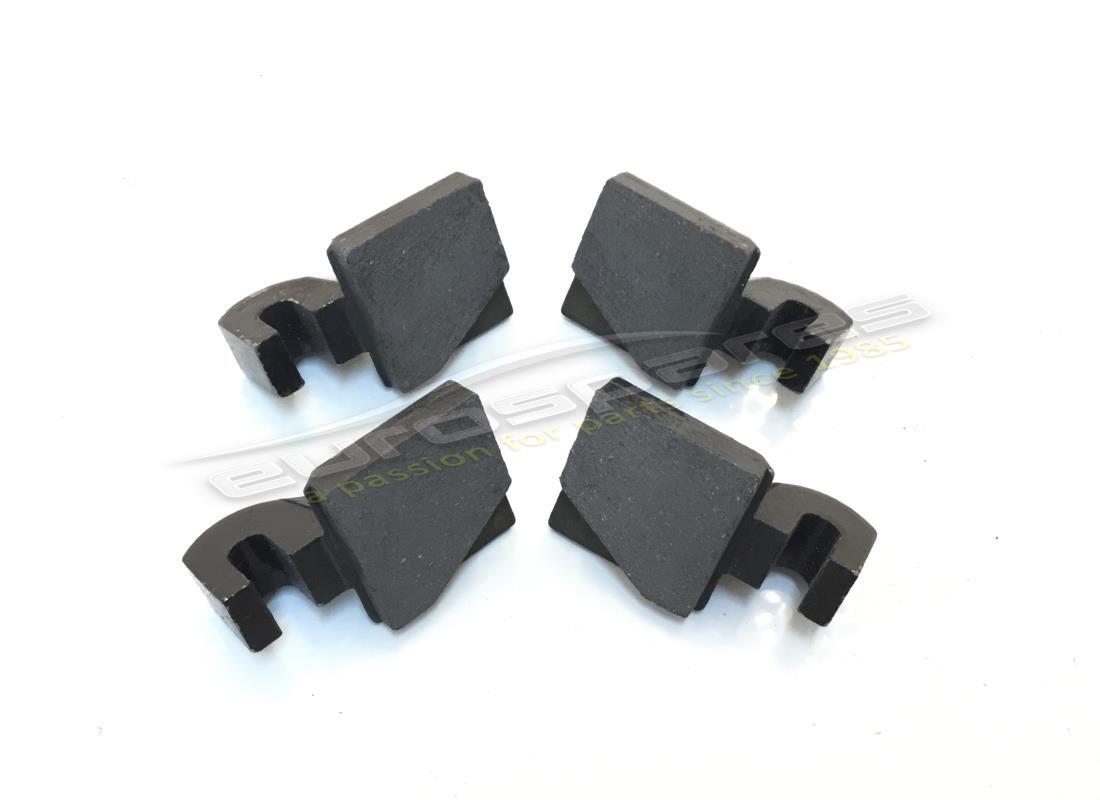

JEU DE PLAQUETTES DE FREIN À MAIN
depuis
£204,75
depuis
£204,75
#
034
MPN:
107 FP 58462
LEVIER
#
035
MPN:
107 FP 58465
ÉPINGLE
#
036
MPN:
107 FP 58469
NOIX
#
037
MPN:
107 - FP 58470
Rondelle
#
038
MPN:
CN. 43776
GOUPILLE POUR GOUPILLE DE BIELLETTE DE DIRECTION
depuis
£0,86
depuis
£0,86
#
039
MPN:
107FP58463
SOUTIEN
#
040
MPN:
101/9 - FP 61020
LEVIER
#
041
MPN:
107FP58472
PRINTEMPS
#
042
MPN:
107 FP 58464
ROTULE DE DIRECTION
#
043
MPN:
107 - FP 58471
ÉPINGLE
#
044
MPN:
BN58466
BOULON
#
045
MPN:
107FP58473
PLAQUE
#
046
MPN:
RSN 58467
Rondelle
#
047
MPN:
DN58468
NOIX
#
048
MPN:
101/2 - FA 49500
Disque de frein avant avec roues à rayons Ø 600 X 16
#
048
MPN:
101/7 - FA 52752
Disque de frein avant avec roues à rayons 6.00 X 15
#
048
MPN:
109/A - FA 61313
Disque de frein avant avec roues à rayons 6.50 X 15
#
049

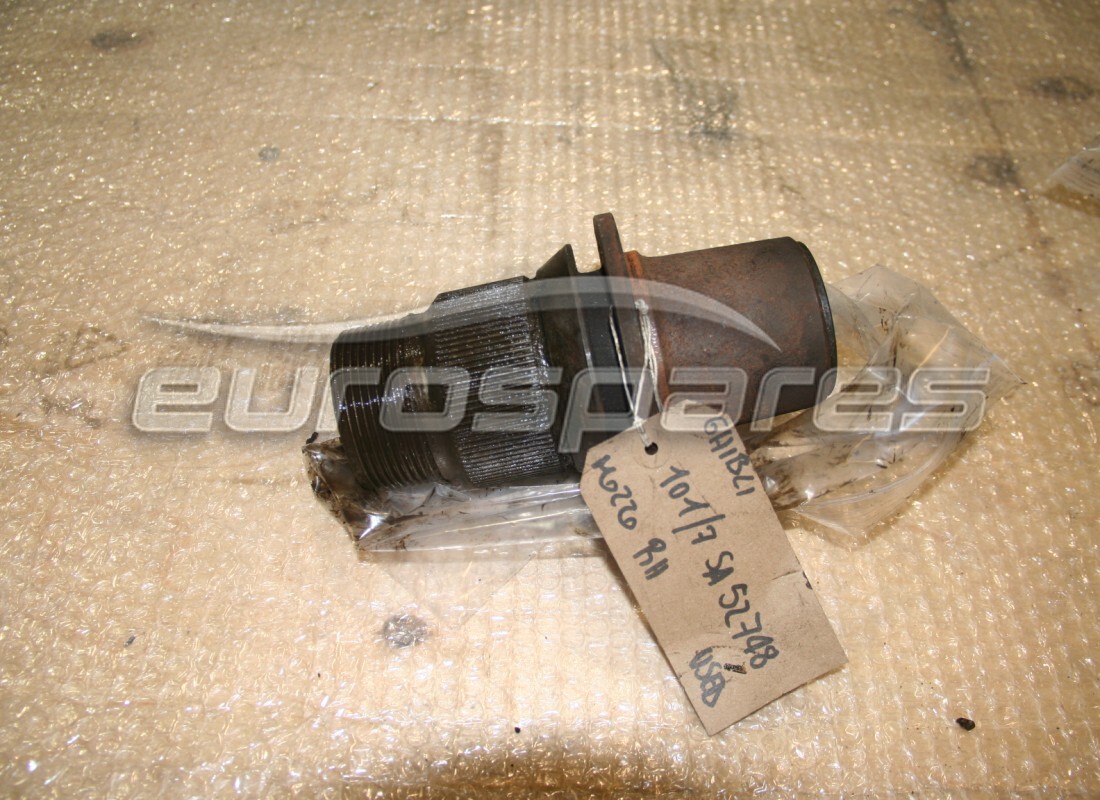

MPN:
101/7 SA 52748
MOYEU POUR ROUE AVANT DROITE AVEC ROUES À RAYONS
depuis
£414,75
depuis
£414,75
#
049
MPN:
101/7 SA 52749
MOYEU POUR ROUE AVANT GAUCHE AVEC ROUES À RAYONS
depuis
£414,75
depuis
£414,75
#
050
MPN:
CSC 48232
ROULEMENT À ROULEAUX CONIQUES Ø 19,050 X 49,22 SUR LE CÔTÉ EXTÉRIEUR DU MOYEU AVANT
Remplacement
Remplacement
#
051
MPN:
CSC/48233
ROULEMENT À ROULEAUX CONIQUES 0 31,75X62,001 À L'INTÉRIEUR DU MOYEU AVANT
#
052
MPN:
G N 48234
JOINT OU JOINT
#
053
MPN:
101/4 - FA 50845
SOUTIEN
#
053
MPN:
101/4 - FA 50846
SOUTIEN
#
053
MPN:
101/7 - FA 52746
SOUTIEN
#
053
MPN:
101/7 - FA 52747
SOUTIEN
#
053
MPN:
101/7 FA 54319
SOUTIEN
#
053

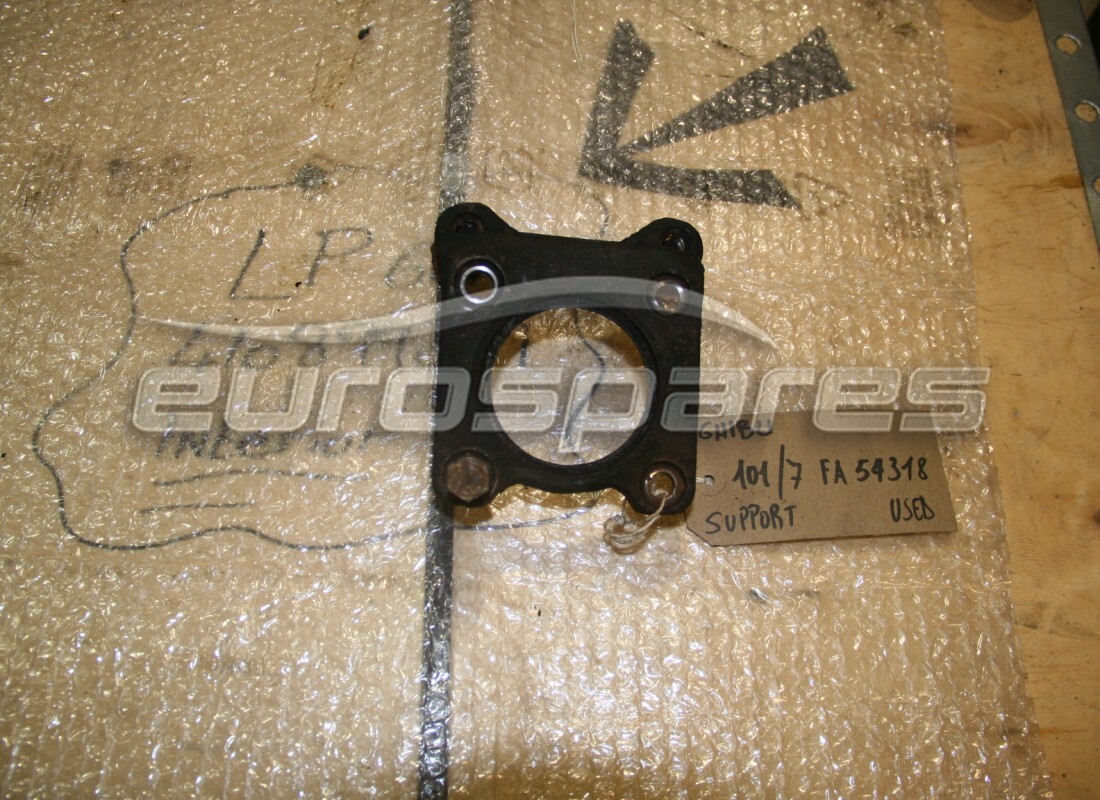

MPN:
101/7-FA/54318
SOUTIEN
depuis
£168,00
depuis
£168,00
#
054
MPN:
101/6 - FA 54249
FICHE DE PROTECTION DISQUE DE FREIN AVANT DROIT POUR ROUES À RAYONS
#
054
MPN:
101/6 - FA 54250
Tôle de protection du disque de frein avant gauche pour roues à rayons
#
055
MPN:
DN 45670
NOIX
#
056
MPN:
RN 33564
Rondelle
#
057
MPN:
PN 47217
GOUJON FILETÉ
#
058
MPN:
101/6 - FP 52481
Disque de frein avant avec roues à rayons 6.00 X 16
#
058
MPN:
101/7-FP-54307
DISQUE DE FREIN AVANT AVEC ROUES À RAYONS 6.00 X 15
#
059
MPN:
101/6 - SP 52750
MOYEU DE ROUE ARRIÈRE DROIT À RAYONS
#
059
MPN:
101/6 - SP 52751
MOYEU DE ROUE ARRIÈRE GAUCHE À RAYONS
#
060
MPN:
101/6 - FP 52177
SOUTIEN
#
060
MPN:
101/6 - FP 52178
SOUTIEN
#
060
MPN:
101/7 - FP 54311
SOUTIEN
#
060
MPN:
101/7 - FP 54312
SOUTIEN
#
060
MPN:
101/9FP-54712
SOUTIEN
#
060
MPN:
101/9FP-54713
SOUTIEN
#
061
MPN:
101/6 - FP 52368
Feuille de protection du disque de frein arrière droit avec roues à rayons 6.00 X 16
#
061
MPN:
101/6 - FP 52369
Feuille de protection du disque de frein arrière gauche avec roues à rayons 6.00 X 16
#
061
MPN:
101/7 - FP 54325
Feuille de protection du disque de frein arrière droit avec roues à rayons 6.00 X 15
#
061
MPN:
101/7 - FP 54326
Feuille de protection du disque de frein arrière gauche avec roues à rayons 6.00 X 15
#
061
MPN:
101/9 - FP 54719
Feuille de protection du disque de frein arrière gauche pour roues à rayons 6.50 X 15
#
061
MPN:
101/9FP-54718
FICHE DE PROTECTION DU DISQUE DE FREIN ARRIÈRE DROIT POUR ROUES À RAYONS 6.50 X 15
#
062
MPN:
101/4 - FA 49632
ETRIER AVANT GAUCHE COMPLET AVEC ANCRAGES
#
062
MPN:
FA49504
ETRIER AVANT DROIT COMPLET AVEC ANCRAGES
#
063
MPN:
101/10 - FP 58268
ÉTRIER POSTERIORE DESTRO TP. 12/3 COMPLET
#
063
MPN:
101/10 - FP 58269
ÉTRIER POSTERIORE SINISTRO TP. 12/3 COMPLET
#
063
MPN:
101/6 - FP 51909
ÉTRIER POSTERIORE SINISTRO TP. 14/3 COMPLET
#
063
MPN:
101/6 FP 51908
ÉTRIER POSTERIORE DESTRO TP. 14/3 COMPLET
#
064
MPN:
101 15501 51082

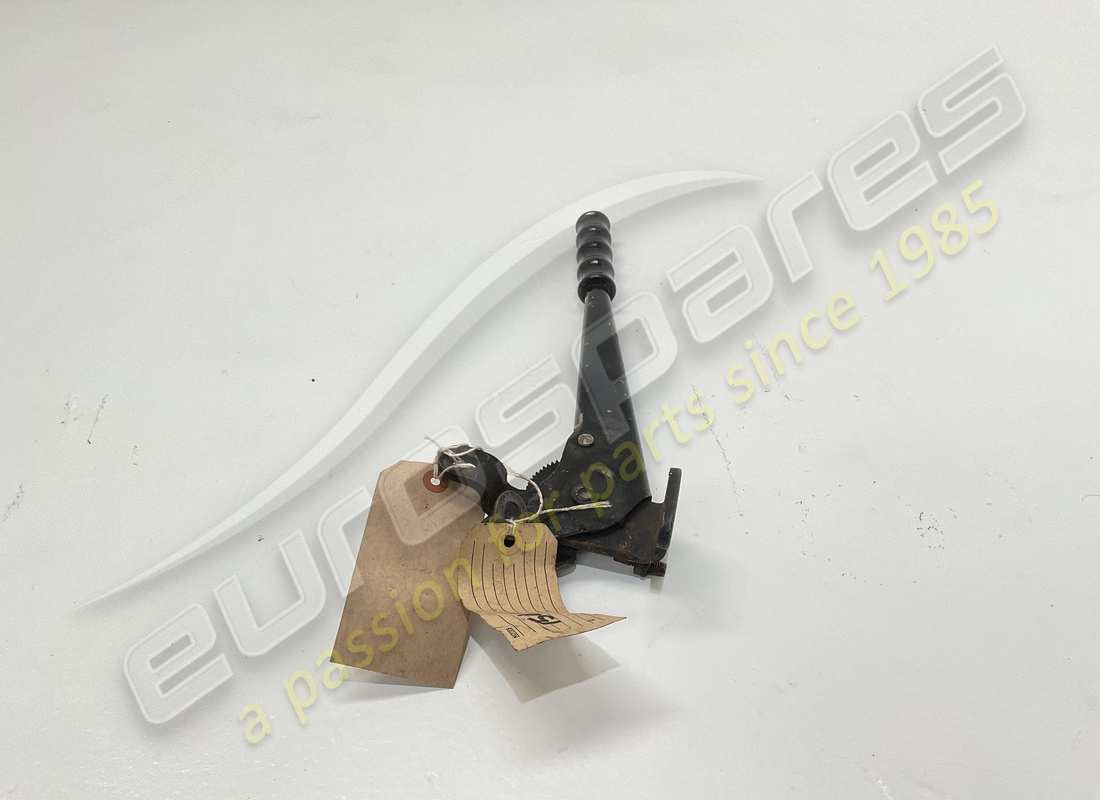

LEVIER
depuis
£350,00
depuis
£350,00
#
065
MPN:
DNT 47047
NOIX
#
066
MPN:
RSN/32690
Rondelle
#
067
MPN:
BNT47021
BOULON
depuis
£1,78
depuis
£1,78
Cette pièce remplace le numéro de pièce 47021
#
068
MPN:
CN 33039
BROCHE 3 X 30 SUR LA BROCHE DU LEVIER D'ÉTANCHÉITÉ DE LA GAINE
#
069
MPN:
RN 46792
Rondelle
#
070
MPN:
109 - FM 59545
PIVOT
#
071
MPN:
DN 47030
ÉCROU 8 X 1.25
#
072
MPN:
RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
#
073
MPN:
BNT. 47015
BOULON
#
074
MPN:
109 - FM 55594
Cavo completo freno a mano dalla leva al freno posteriore destro serve fino telaio coupé N° 552 telaio Spyder N° 599
#
074
MPN:
109 - FM 58073
Câble de frein à main complet conduite à droite depuis le levier jusqu'au frein arrière gauche jusqu'au châssis coupé N° 552 Spyder N° 599
#
074
MPN:
109/A - FM 61243
Câble de frein à main complet conduite à droite du levier au frein arrière gauche à partir du châssis coupé N° 632 et à partir de Spyder N° 609
#
074
MPN:
109/A - FM 61244
Cavo completo freno a mano dalla leva al freno posteriore destro dal telaio coupé 554 au N° 630 telaio Spyder N° 601 à 607
#
074
MPN:
109/A - FM 61529
Cavo completo freno a mano dalla leva al freno posteriore destro dal telaio coupé N° 632 telaio Spyder N° 609 in poi
#
075
MPN:
101/10 - FM 59632
Câble complet de l'articulation au frein arrière gauche à partir du châssis coupé N 632 châssis Spyder N° 609
#
075
MPN:
109 - FM 55599
Cavo completo dallo snodo al freno posteriore sinistro fino al telaio coupé' N° 630 telaio Spyder N° 607
#
075
MPN:
109 - FM 580074
Câble complet du joint au frein arrière droit, conduite à droite à partir du châssis coupé n° 632 châssis Spyder N3 609
#
075
MPN:
109 - FM 58073
CAVO COMPLETO DALLO SNODO AL FRENO POSTERIORE DESTRO GUIDA A DESTRA FINO N° 630 SPYDER N° 607
#
076
MPN:
109 - FM 55543
Braccio fulcro cavo freno a mano servir fino al telaio coupé' 552 teiaio Spyder N3 599
#
076
MPN:
109 - FM 58831
Braccio fulcro cavo freno a mano per guida a destra fino al telaio coupé' N° 552 telaio Spyder N° 599
#
076
MPN:
109/A - FM 60911
Braccio fulcro cavo freno a mano dal telaio coupe' N° 554 au 630 telaio Spyder N° 601 à 607
#
076
MPN:
109/A - FM 61248
Braccio fulcro cavo freno a mano guida a destra dal telaio coupé' N° 632 telaio Spyder N° 609 in poi
#
076
MPN:
109/A FM 61531
BRACCIO FULCRO CAVO FRENO A MANO DAL TELAIO COUPE N° 632 TELAIO SPYDER N° 609 EN POI
#
077
MPN:
ART. 55361
ANNEAU
#
078
MPN:
109 - FM 55598
SUPPORT / SUPPORT
#
078
MPN:
109 - FM 58830
SUPPORT / SUPPORT
#
078
MPN:
109/A - FM 61256
SUPPORT / SUPPORT
#
078
MPN:
109/A - FM 61530
SUPPORT / SUPPORT
#
078
MPN:
109/A - FM 62072
SUPPORT / SUPPORT
#
079
MPN:
15650/52615
FOURCHETTE
#
080
MPN:
SN 48692
ÉPINGLE
depuis
£18,88
depuis
£18,88
#
081
MPN:
CN 42802
COPIGLIA 1,5 X 25 POUR DIT
