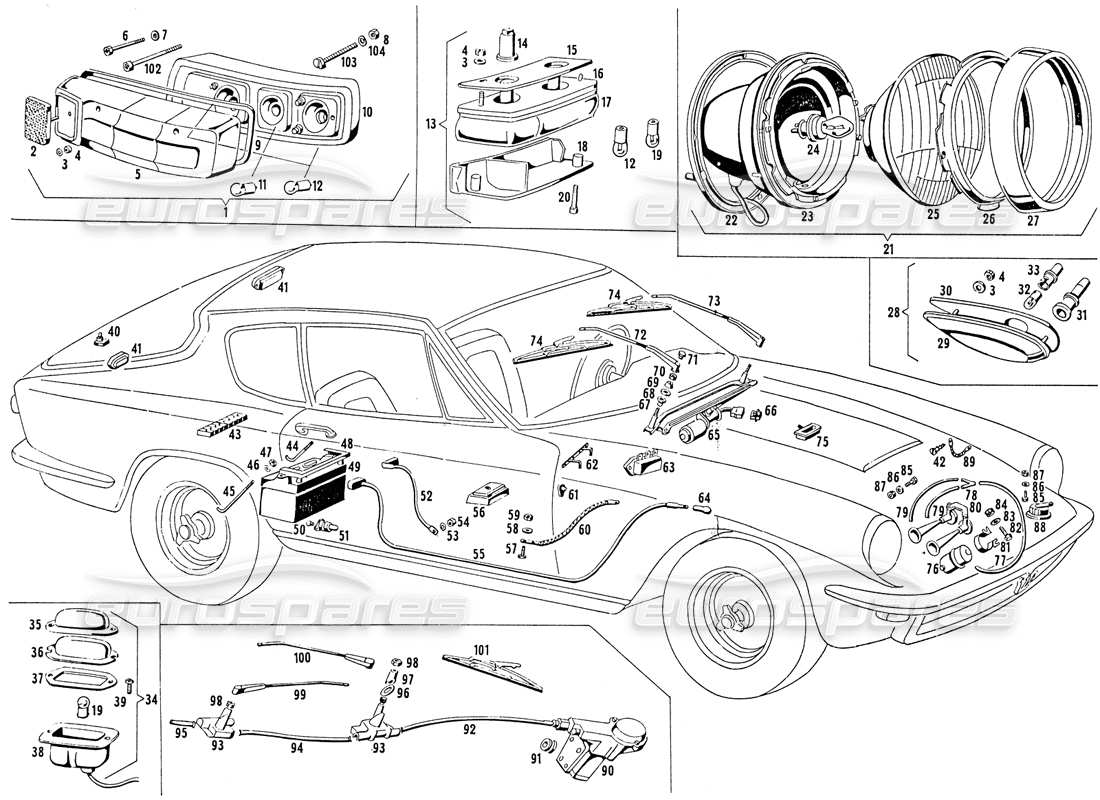

Maserati Mistral 3.7 Electrical Equipment & Lights Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
109 - BL 55962
FEU ARRIÈRE AVEC 3 FEUX - DROIT
#
001
MPN:
109 - BL 58391
FEU ARRIÈRE POUR FRANCE - DROIT
#
001
MPN:
109 - BL 61566
FEU ARRIÈRE AVEC 3 FEUX - GAUCHE
#
001
MPN:
109 - BL 61567
FEU ARRIÈRE POUR FRANCE - GAUCHE
#
002
MPN:
BL0057864
RÉFLECTEUR ARRIÈRE
#
003
MPN:
RSN 3 2 4 9 7
Rondelle
#
003
MPN:
RSN 3 2 4 9 7
Rondelle
#
003
MPN:
RSN 3 2 4 9 7
Rondelle
#
004
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
004
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
004
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
005
MPN:
BL0057502
Lentille de feu arrière DX-SX
spécification européenne valide
#
006
MPN:
VNT 61571
VIS
#
007
MPN:
GN52339
JOINT OU JOINT
#
008
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
009
MPN:
109 - BL 61573
JOINT OU JOINT
#
010
MPN:
109 - BL 56335
Cadre de feu arrière - droit
#
010
MPN:
109 - BL 56384
Cadre de feu arrière - gauche
#
011
MPN:
LNP 48147
LAMPE 12 V 5 + ; 20 W POUR LUCI POSIZIONE E STOP
#
012
MPN:
LNP 48146
LAMPE 12 V 20 W POUR FEUX ARRIÈRE ET DE RECUL
#
012
MPN:
LNP 48146
LAMPE 12 V 20 W POUR FEUX DE DIRECTION AVANT
#
013
MPN:
109 - BL 55890
FEU AVANT, FEUX DE POSITION ET DE DIRECTION - DROIT
#
013
MPN:
109 - BL 55997
Feu de position et de direction avant - gauche
#
013
MPN:
109 - BL 61590
Fanalino anteriore (solo per Germania) - destruction
#
013
MPN:
109 - BL 61591
FANALINO ANTERIORE (SOLO PER GERMANIA) - SINISTRO
#
014
MPN:
109 - BL 61574
Capuchon de protection des bornes du feu avant
#
015
MPN:
109 - BL 61575
JOINT OU JOINT
#
016
MPN:
109 - BL 61576
PLAQUE SUPÉRIEURE POUR FIXATION DE PHARE - DROITE
#
016
MPN:
109 - BL 61577
PLAQUE SUPÉRIEURE POUR FIXATION DE PHARE - GAUCHE
#
017
MPN:
109 - BL 61578
MÉTHACRYLATE BLANC POUR FEU AVANT - DROIT
#
017
MPN:
109 - BL 61579
MÉTHACRYLATE BLANC POUR FEU AVANT - GAUCHE
#
017
MPN:
109 - BL 61592
Metacrilato arancione (par Germania) - destruction
#
017
MPN:
109 - BL 61593
Metacrilato arancione (par Germania) - sinistro
#
018
MPN:
109 - BL 61580
PLAQUE INFÉRIEURE POUR PHARE - DROITE
#
018
MPN:
109 - BL 61581
Plaque inférieure pour feu avant - gauche
#
019
MPN:
LPN 50810
LAMPE 12 V 5 W POUR FEUX DE POSITION AVANT
#
019
MPN:
LPN 50810
LAMPE 12 V 5 W POUR ÉCLAIRAGE DE PLAQUE D'IMMATRICULATION
#
020
MPN:
VNT 61582
VIS
#
021
MPN:
109 - BL 55889
PROIETTORE ANTERIORE A LUCE ANABBAGLIANTE ET ABBAGLIANTE
#
022
MPN:
15318250
JOINT DE PHARE
Vendu par paire
#
023
MPN:
109 - BL 61584
BOÎTE DE CONFINEMENT POUR LUMIÈRE PRINCIPALE
#
024
MPN:
LPN/48921
LAMPE 12 V 40 + ; 45 W PAR FARI ANTERIORI
#
025
MPN:
109 - BL 57854
Groupe optique pour le phare antérieur (guida destra)
#
025
MPN:
109 - BL 58016
Gruppo ottico tipo POUTRE SCELLÉE (guida sinistra)
#
025
MPN:
109 - BL 58394
GRUPPO OTTICO TIPO POUTRE SCELLÉE (GUIDA DESTRA)
#
025
MPN:
109 - BL 61597
Groupe optique pour le phare antérieur (guida sinistra)
#
026
MPN:
109 - BL 61585
ANNEAU
#
027
MPN:
109 - BL 56208
CADRE DE PHARE
#
028
MPN:
BL0055961
Indicateur d'aile
depuis
£40,95
depuis
£40,95
#
029
MPN:
109 - BL 61586
MÉTHACRYLATE AVEC BASE LUMIÈRE LATÉRALE
#
030
MPN:
109 - BL 61587
JOINT OU JOINT
#
031
MPN:
109 - BL 61588
Capuchon de protection des bornes des feux latéraux
#
032
MPN:
LPN 48151
LAMPE 12 V 2,5 W POUR LUMIÈRE LATÉRALE
#
033
MPN:
109 - BL 61589
SUPPORT DE LAMPE LATÉRALE
#
034
MPN:
107 - BL 55887
Fanalino postérieur pour l'éclairage du targa
#
035
MPN:
107 BL 58652
CADRE EXTERNE POUR LUMIÈRE D'ÉCLAIRAGE DE LICENCE
#
036
MPN:
107 BL 58653
VITRE DE FERMETURE POUR LUMIÈRE D'IMMATRICULATION
#
037
MPN:
107 - BL 58654
Garantie de tenue de fanalino cornice e corpo
#
038
MPN:
108 - BL 58655
BAS DU CORPS POUR LA LUMIÈRE
#
039
MPN:
VNT 57662
VIS
#
040
MPN:
101/9 - BL 55068
Interrupteur de commande du plafonnier du coffre
#
041
MPN:
108 - BL 55068
SUPPORT DE LAMPE POUR ÉCLAIRAGE DE COFFRE
#
041
MPN:
108 - BL 56065
Douille pour éclairage intérieur
#
042
MPN:
VAT 49217
VIS
#
043
MPN:
101/9 - BL 55051
Morsettiera per collegamanto linee posteriori
#
044
MPN:
107 - BL 56622
ROTULE DE DIRECTION
#
045
MPN:
109 - BL 55583
ROTULE DE DIRECTION
#
046
MPN:
RNT 47074
Rondelle
#
047
MPN:
DST 47462
NOIX
#
048
MPN:
109 - BL 55585
Plaque angulaire de fixation de la batterie au châssis
#
049
MPN:
106 - ME 56492
BATTERIE D'ALIMENTATION
#
050
MPN:
LPN 56560
LAMPE 12 V 6 W PER LUCE SEANALAZIONE
#
051
MPN:
107 - BL 55888
FanalIno pour la porte de signalisation
#
052
MPN:
109 BL 56619
CÂBLE COMPLET POUR MASSE DE BATTERIE SUR LE CADRE
#
053
MPN:
RNT52733
Rondelle
#
054
MPN:
DNT47024
NOIX
#
055
MPN:
109 - BL 56618
CÂBLE COMPLET DU PÔLE POSITIF DE LA BATTERIE AU SYSTÈME
#
055
MPN:
109/A - BL 61177
CÂBLE COMPLET DU PÔLE POSITIF DE LA BATTERIE AU SYSTÈME
#
056
MPN:
109 - BC 56528
Cendrier sur le tunnel
#
057
MPN:
BNT 47019
BOULON
#
058
MPN:
RSN/32690
Rondelle
#
059
MPN:
DNT 47047
NOIX
#
060
MPN:
101/9 - BL 55209
Cavo complet pour rnassa motore
#
061
MPN:
101/9 BL 55109
INTERRUPTEUR À BOUTON POUR LUMIÈRES DE PORTE ET DE PLAFOND
depuis
£14,66
depuis
£14,66
#
062
MPN:
109 - BL 5662V
SOUTIEN
#
063
MPN:
101/9 - ME 55536
Régulateur de tension alternateur PRESTOLITE
#
063
MPN:
107 - ME 58568
Régulateur de tension pour alternateur BOSCH
#
064
MPN:
CRN 34605
Capuchon de protection pour pince de démarreur
#
065
MPN:
109 - BL 56495
Tergicristallo complet de bracci - Marelli
#
066
MPN:
107 BL 57124
BLOCCHETTO PORTA TERMINALI PER CONNESIONE AL TERGICRISTALLO - MARELLI
#
067
MPN:
109 - BL 58088
SOUTIEN
#
068
MPN:
109 - BL 58089
Guarnltura per basetta tenuta tergicristallo MARELLI
#
069
MPN:
109 - BL 58087
SOUTIEN
#
070
MPN:
DN 58681
NOIX
#
071
MPN:
DN 58682
NOIX
#
072
MPN:
109 - BL 56935
Bras porte-balai d'essuie-glace droit MARELLI
#
073
MPN:
109 - BL 56936
Braccio sinistro porta spazzola tergicrlstallo MARELLI
#
074
MPN:
101/8 - BL 54608
SPAZZOLA DA 14 PAR TERGICRISTALLO MARELLI
#
075
MPN:
109 - BL 56628
Porta lampada per illuminazione cofano motore
#
076
MPN:
101/6 - 17349 52102
COMPRESSEUR POUR AVERTISSEURS PNEUMATIQUES À UN SEUL SON
#
077
MPN:
TPN 58683
TUYAU EN PLASTIQUE DU COMPRESSEUR À 3 VOIE
#
078
MPN:
107 - BL 58684
SYNDICAT
#
079
MPN:
TPN 58683
TUYAU EN PLASTIQUE DE 3 CHEMIN AUX CORNES
#
080
MPN:
101 /6 17347 52101
TROMBE PNEUMATIQUE AD UN SUONO
#
081
MPN:
107 - BL 58685
Fascetta pour fissaggio compresseur trombe
#
082
MPN:
BNT 54584
BOULON
#
083
MPN:
RNT 47074
Rondelle
#
084
MPN:
DNT 47047
NOIX
#
085
MPN:
BNT. 47015
BOULON
#
085
MPN:
BNT. 47015
BOULON
#
085
MPN:
BNT. 47015
BOULON
#
086
MPN:
RSN 3 2 6 3 5
Rondelle
#
086
MPN:
RSN 3 2 6 3 5
Rondelle
#
086
MPN:
RSN 3 2 6 3 5
Rondelle
#
087
MPN:
DNT 47030
NOIX
#
087
MPN:
DNT 47030
NOIX
#
087
MPN:
DNT 47030
NOIX
#
088
MPN:
60 - 17338 50343
Avisateur acoustique de citta' ; (solo une richiesta)
#
089
MPN:
109 BL 56620
CÂBLE COMPLET POUR MASSE DU RADIATEUR AU CADRE
#
090
MPN:
109BL59647
MOTEUR COMPLET AVEC GAINE POUR ESSUIE-GLACE LUCAS
#
091
MPN:
GOM 58407
GOMMINO ANTIVIBRATEUR POUR FISSAGGIO MOTORINO TERGI LUCAS
#
092
MPN:
109 - BL 59460 :
TUBO SUL LATO SINISTRO PER GUAINE COMANDO TERGI LUCAS
#
093
MPN:
109 - BL 59490
BOITE AVEC ARBRE DE COMMANDE DE BRAS D'ESSUIE-GLACE LUCAS
Remplacement
Remplacement
#
094
MPN:
109 - BL 59461
TUBO CENTRALE POUR GUAINA COMANDO TERGI LUCAS
#
095
MPN:
109 - BL 59640
TUBO SUL LATO DESTRO PER GUAINA COMANDO TERGI LUCAS
#
096
MPN:
GN 59472
Joint entre carrosserie et capuchon de moyeu d'essuie-glace Lucas
#
097
MPN:
109 - BL 59473
Capuchon de moyeu externe pour arbre de commande d'essuie-glace Lucas
#
098
MPN:
DNT 59475
NOIX
#
099
MPN:
109 - BL 59487
BRAS DE PORTE-BALAIS D'ESSUIE-GLACE DROIT LUCAS
#
100
MPN:
109 - BL 59488
BRAS PORTE-BALAIS D'ESSUIE-GLACE GAUCHE LUCAS
#
101
MPN:
109 - BL 61351
Balai d'essuie-glace avec cadre en fil de fer
#
102
MPN:
VNT 61572
VIS
#
103
MPN:
VNT 51441
VIS
#
104
MPN:
RNT 52530
Rondelle
