031 - Système de chauffage et de refroidissement

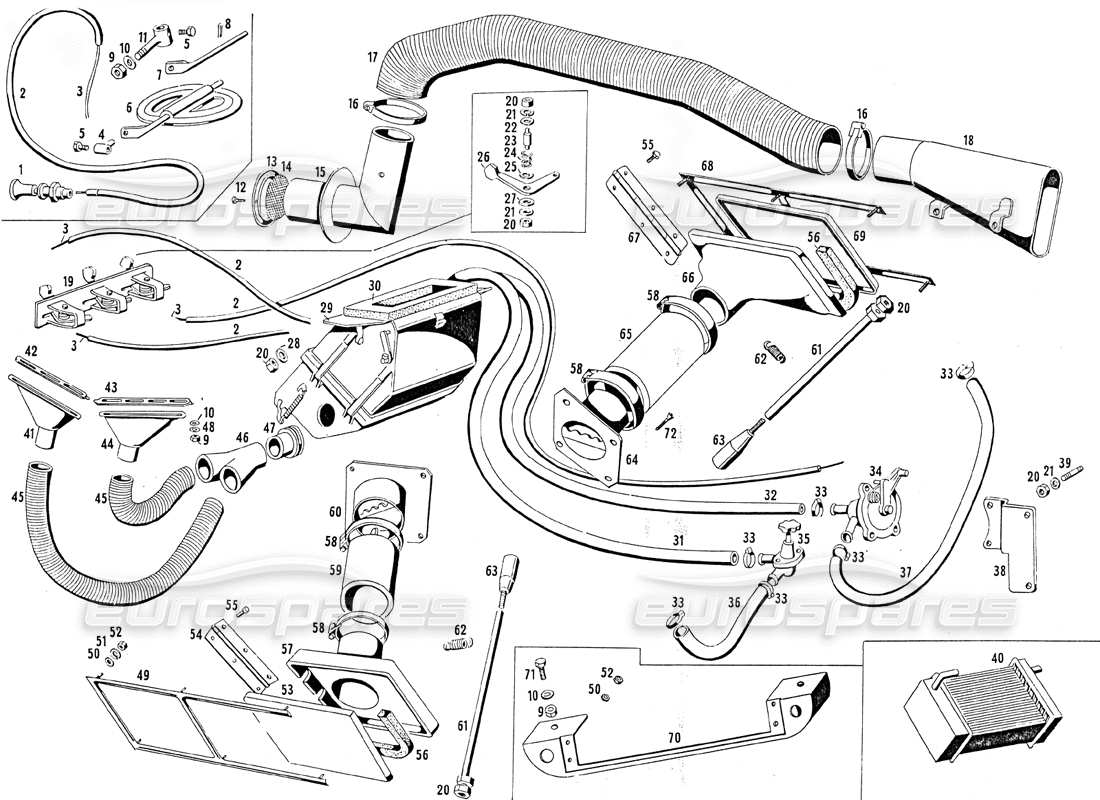

Maserati Mistral 3.7 Heating and Cooling System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
109 - BV 57648
Tirette de commande d'admission d'air du pied pilote
#
002
MPN:
GFN 57259
GAINE FLEXIBLE POUR DIT
#
002
MPN:
GFN 57259
GUAINA FLESSIBILE COMANDO STARTER
#
002
MPN:
GFN 57259
GAINE FLEXIBLE DE COMMANDE DE VANNE DE CHAUFFAGE
#
002
MPN:
GFN 57259
GAINE FLEXIBLE DE COMMANDE D'AIR DE CHAUFFAGE
#
003
MPN:
FGN 57260
PIEDS PILOTE DE COMMANDE D'ADMISSION D'AIR EN FIL D'ACIER
#
003
MPN:
FGN 57260
DÉMARREUR FILO ACCIAIO COMANDO
#
003
MPN:
FGN 57260
CONTRÔLE DE L'AIR CHAUFFANT EN FIL D'ACIER
#
003
MPN:
FGN 57260
COMMANDE DE SOUPAPE D'EAU CHAUFFANTE EN FIL D'ACIER
#
004
MPN:
101/7 20373 52315
PIEDS PILOTE GAINE D'ADMISSION D'AIR ÉCROUS DE FIXATION
#
005
MPN:
BNT 50309
BOULON
#
006
MPN:
109 BV 57245
ENSEMBLE D'ACCÉLÉRATEUR D'ADMISSION D'AIR PIEDS PILOTE
#
007
MPN:
109 - BV 57198
Poteau papillon d'admission d'air du pied pilote
#
008
MPN:
CN. 43776
COPIGLIA PER DETTO
depuis
£0,86
depuis
£0,86
#
009
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
009
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
009
MPN:
DNT 47046
NOIX
Cette pièce remplace le numéro de pièce 47046
#
010
MPN:
RNT 52530
Rondelle
#
010
MPN:
RNT 52530
Rondelle
#
010
MPN:
RNT 52530
Rondelle
#
011
MPN:
109 BV 57190
BUTÉE DE GAINE DE COMMANDE D'ADMISSION D'AIR PIED PILOTE
#
012
MPN:
VNT 57863
VIS
#
013
MPN:
109 - BV 58095
CADRE POUR GRILLE D'ADMISSION D'AIR PIED PILOTE
#
014
MPN:
109 - BV 58094
GRILLE SUR PRISE D'AIR PIED PILOTE
#
015
MPN:
109 - BV 57197
COUDE D'ADMISSION D'AIR PIEDS PILOTE
#
016
MPN:
FRN37835
PINCE DE FIXATION DU CONDUIT D'ADMISSION D'AIR PILOTE
#
017
MPN:
TFC 48857
TUYAU SOUPLE
depuis
£100,00
depuis
£100,00
#
018
MPN:
109 - BV 57200
Prise d'air des pieds pilotes
#
019
MPN:
109 - BV 61484
GROUPE COMPLET DE LEVIERS DE COMMANDE DE CHAUFFAGE GD
#
019
MPN:
109 BV 55960
ASSEMBLAGE COMPLET DES LEVIERS DE COMMANDE DE CHAUFFAGE GS
Remplacement
Remplacement
#
020
MPN:
DNT 47047
NOIX
#
020
MPN:
DNT 47047
NOIX
#
020
MPN:
DNT 47047
NOIX
#
020
MPN:
DNT 47047
NOIX
#
021
MPN:
RSN/32690
Rondelle
#
022
MPN:
RN54593
Rondelle
#
023
MPN:
109 - BV 55957
ARBRE DE FIXATION DU LEVIER DE COMMANDE DE CHAUFFAGE
#
024
MPN:
101 20417 48818
PRINTEMPS
#
025
MPN:
101 - 20411 48810
ANNEAU
#
026
MPN:
107 BV 56401
LEVIER
depuis
£126,00
depuis
£126,00
#
027
MPN:
107 - BV 55687
ANNEAU
#
028
MPN:
RNT 47074
Rondelle
#
029
MPN:
109 - BV 56114
RISCALDATORE COMPLETO TP. IPRA
#
030
MPN:
PRN 56518
PROFIL SPONGY POUR SCELLER LE CHAUFFAGE
#
031
MPN:
109 - BV 56383
TUYAU D'ARRIVÉE D'EAU DU CHAUFFAGE À LA POMPE
#
032
MPN:
109 - BV 56382
TUYAU D'ARRIVÉE D'EAU DU ROBINET AU CHAUFFAGE
#
033
MPN:
FRN/37825
Traduction en cours......
#
034
MPN:
101/1 - 20371 48884
Vanne de régulation d'eau chaude
#
035
MPN:
101/2 20370 50336
ROBINET DE COMMANDE DE CHAUFFAGE AUXILIAIRE
#
036
MPN:
109 - BV 56182
TUYAU D'ÉVACUATION DE L'EAU DE CHAUFFAGE VERS LE RADIATEUR
#
037
MPN:
109 - BV 61990
TUYAU DU RÉSERVOIR D'EAU DE LA TÊTE À LA SOUPAPE DE CHAUFFAGE
#
038
MPN:
101 - 20374 48862
SOUTIEN
#
039
MPN:
PN 49773
GOUJON FILETÉ
#
040
MPN:
109 - BV 62128
RADIATEUR RISCALDATORE IPRA
#
041
MPN:
109 - BV 55947
FFUSORE ARIA AL PARABREZZA (PICCOLO)
#
042
MPN:
109 - BV 56557
FENTE SUR LE TABLEAU DE BORD POUR DIFFUSEUR D'AIR DE PARE-BRISE (PETIT)
#
043
MPN:
109 - BV 56433
ENROULEMENT SUR LE TABLEAU DE BORD POUR DIFFUSEUR D'AIR DE PARE-BRISE (GRAND)
#
044
MPN:
109 - BV 55945
DIFFUSEUR
#
045
MPN:
TFC 48873
Tube en carton souple Ø 40 X 400 pour ledit
#
046
MPN:
109 - BV 56245
SYNDICAT
#
047
MPN:
109 - BV 56243
RACCORD D'ASPIRATION D'AIR AUX DÉGIVREURS
#
048
MPN:
RSN 3 2 4 9 7
Rondelle
#
049
MPN:
109 - BV 57239
CADRE D'ADMISSION D'AIR CÔTÉ DROIT
#
050
MPN:
RNT54507
Rondelle
#
050
MPN:
RNT54507
Rondelle
#
052
MPN:
DNT 47446
NOIX
#
052
MPN:
DNT 47446
NOIX
#
053
MPN:
109 - BV 56706
COUVERTURE
#
054
MPN:
109 - BV 57041
FERMETURE À GLISSIÈRE D'ADMISSION D'AIR CÔTÉ DROIT
#
056
MPN:
PRN 59041
PROFILE 10X10 JOINT D'ADMISSION D'AIR LATÉRALE
#
057
MPN:
109 - BV 57076
CONDOTTO VANTILAZIONE LATÉRALE DESTRO
#
058
MPN:
FRN37835
COLLIER DE FIXATION DES CONDUITS D'ADMISSION D'AIR LATÉRAUX
#
059
MPN:
109 - BV 58104
Conduit en caoutchouc d'admission d'air côté droit
#
060
MPN:
109 - BV 57135
ENSEMBLE MANCHON D'ADMISSION D'AIR CÔTÉ DROIT ET BRIDE
#
061
MPN:
109 - BC 60346
Tige de commande d'admission d'air côté gauche
#
061
MPN:
109 - BC 62763
TIGE DE COMMANDE D'ADMISSION D'AIR CÔTÉ DROIT
#
062
MPN:
109 - BV 57113
PRINTEMPS
#
063
MPN:
109 - BC 57049
BOUTON POUR TIGE DE COMMANDE D'OUVERTURE D'ADMISSION D'AIR LATÉRALE
#
064
MPN:
109 - BV 57091
ENSEMBLE MANCHON D'ADMISSION D'AIR CÔTÉ GAUCHE ET BRIDE
#
065
MPN:
109 - BV 60019
CONDUIT EN CAOUTCHOUC D'ADMISSION D'AIR CÔTÉ GAUCHE
#
066
MPN:
109 - BV 57077
CONDUIT DE VENTILATION CÔTÉ GAUCHE
#
067
MPN:
109 - BV 60336
FERMETURE À GLISSIÈRE D'ADMISSION D'AIR CÔTÉ GAUCHE
#
068
MPN:
109 - BV 57312
SOURIS PRESA ARIA LATERALE SINISTRA ........
#
069
MPN:
109 - BV 56715
PERCHIO PRESA ARIA LATERALE SINISTRA .......
#
070
MPN:
109 - BC 56579
SOUTIEN
#
070
MPN:
109 - BC 57735
SOUTIEN
#
070
MPN:
109 - BP 62126
SOUTIEN
#
070
MPN:
109 - BP 62127
SOUTIEN
#
071
MPN:
BNT/47370
BOULON
depuis
£3,30
depuis
£3,30
Cette pièce remplace le numéro de pièce 47370
#
072
MPN:
VNT 49217
VIS
