004 - Horaire

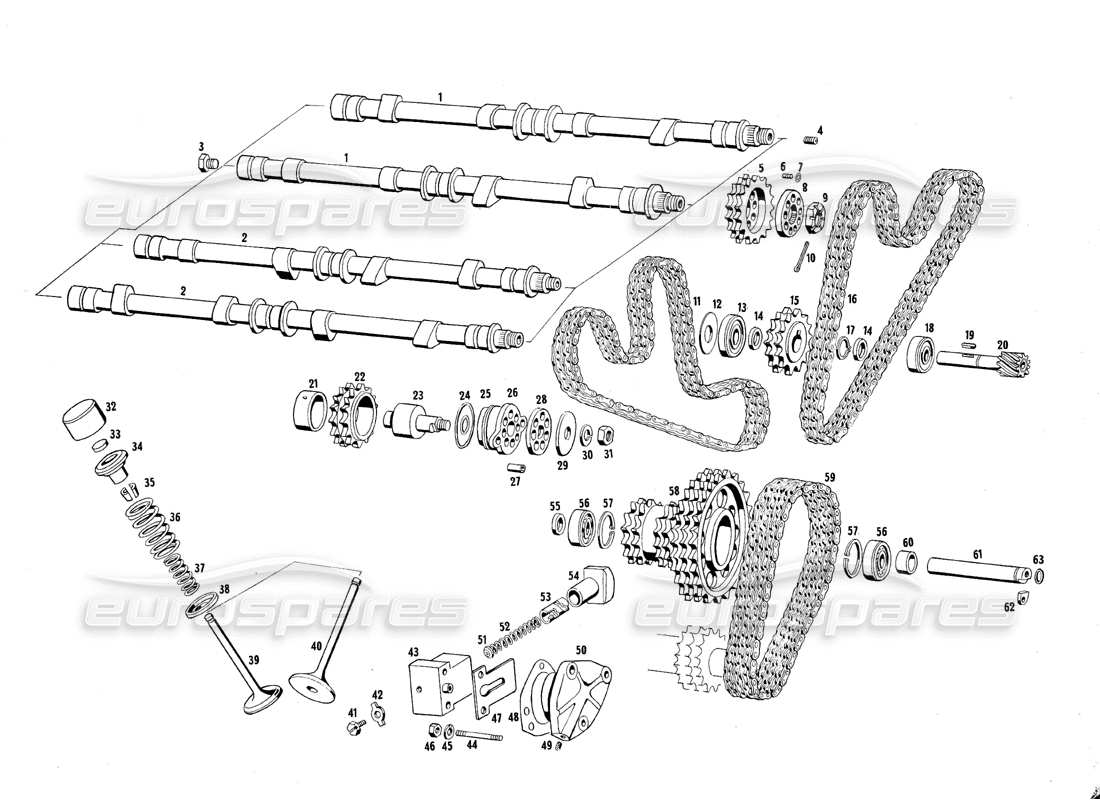

Maserati QTP.V8 4.7 (S1 & S2) 1967 Timing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
103 3003 50767
ARBRE DE DISTRIBUTION DE TÊTE GAUCHE
Remplacement
Remplacement
#
002
MPN:
103 3002 50766
ARBRE DE DISTRIBUTION TÊTE DROIT
depuis
£1 741,64
depuis
£1 741,64
#
003
MPN:
TN51754
Capuchon 16XL,5 pour arbre de distribution
#
004
MPN:
TN 47332
BOUCHON 16XL,5 GAUCHE POUR ARBRE DE DISTRIBUTION
#
005
MPN:
103360249794
ENGRENAGE POUR ARBRE DE DISTRIBUTION
#
006
MPN:
GRN 31105
BROYEUR 0 6 POUR ENGAGEMENT AVEC BRIDE D'ENGRENAGE DE COMMANDE DE DISTRIBUTION
#
007
MPN:
Seeger49642
Bague d'arrêt Ø 5 pour vis de butée à bride
#
008
MPN:
103 3022 49795
BRIDE POUR ENGRENAGE SUR L'ARBRE DE DISTRIBUTION
#
009
MPN:
DCN 55165
NOIX
#
010
MPN:
CN 52479
ÉCROU GOUPILLE SUR L'ARBRE DE DISTRIBUTION
#
011
MPN:
103355350527
COMMANDE DE DISTRIBUTION À DOUBLE CHAÎNE DROITE
depuis
£328,58
depuis
£328,58
#
012
MPN:
RN54736
Rondelle
#
013
MPN:
CSC47947
Roulement arrière sur l'arbre de commande du distributeur
#
014
MPN:
107 MD 54734
ENTRETOISE AVANT ET ARRIÈRE POUR ÉQUIPEMENT DE COMMANDE SPINTER.
#
015
MPN:
107MD54732
APPAREIL DE COMMANDE DU GÉNÉRATEUR
depuis
£339,92
depuis
£339,92
#
016
MPN:
103355450526
COMMANDE DE DISTRIBUTION À DOUBLE CHAÎNE GAUCHE
depuis
£295,00
depuis
£295,00
#
017
MPN:
Seeger41406
Bague d'arrêt sur l'arbre de commande du distributeur
#
018
MPN:
CSC 43892
ROULEMENT AVANT SUR L'ARBRE DE COMMANDE DU GÉNÉRATEUR
#
019
MPN:
LN 51385
Onglet 5X4,5X15 pilotant l'appareillage de commande du distributeur
#
020
MPN:
107MD54731
ARBRE DE PIGNON DE COMMANDE DE GÉNÉRATEUR
#
021
MPN:
107 MD 54742
DOUILLE POUR PIGNON TENDEUR DE CHAÎNE
#
022
MPN:
107MD54741
Pignon tendeur de chaîne
depuis
£335,62
depuis
£335,62
#
023
MPN:
107MD54740
PIVOT
#
024
MPN:
GOMM 49497
Gommino Ø 39X46X3 pour le support tendu
#
025
MPN:
GOMM 45791
Gommino Ø 18X24X3 pour le support tendu
#
026
MPN:
101 /2 3742 49285
SOUTIEN
#
027
MPN:
101/2374049288
PIVOT
#
028
MPN:
101/2 3743 49286
Rondelle
#
029
MPN:
101/2 - 3741 49287
Rondelle
#
030
MPN:
RSN/33114
Rondelle
#
031
MPN:
DN 33533
NOIX
#
032
MPN:
101341348009
Bicchierino commande valve
#
033
MPN:
101 3322 48003
TAMPON DE RÉGLAGE DU JEU DE SOUPAPE
#
034
MPN:
101 - 3412 48008
CAPUCHON SUPÉRIEUR POUR RESSORTS DE SOUPAPE
depuis
£49,78
depuis
£49,78
#
035
MPN:
101 - 3414 48005
MOITIÉ DE RETENUE DU CAPUCHON DE RESSORT DE SOUPAPE SUPÉRIEURE
#
036
MPN:
101 3402 47982
PRINTEMPS
depuis
£65,24
depuis
£65,24
#
037
MPN:
101 3406 47983
PRINTEMPS
depuis
£42,92
depuis
£42,92
#
038
MPN:
103 1034 50531
Scodellino inférieur pour valve molle
#
039
MPN:
107 3304 53972
VALVOLA SCARICO
depuis
£51,98
depuis
£51,98
#
040
MPN:
107330253904
Aspiration valvola
depuis
£46,73
depuis
£46,73
#
041
MPN:
107 MD 58376
CAPUCHON DE TENDEUR AUTOMATIQUE ARRIÈRE
#
042
MPN:
107MD58377
Rondelle
#
043
MPN:
107 MD 58378
CORPS PORTE-CHAUSSURES TENDEUR AUTOMATIQUE
#
044
MPN:
PN45722
GOUJON FILETÉ
#
045
MPN:
RNS/32690
Rondelle
#
046
MPN:
DNT 47047
NOIX
#
047
MPN:
107 MD 58379
PLAQUE ARRIÈRE TENDEUR AUTOMATIQUE
#
048
MPN:
103374950533
JOINT OU JOINT
#
049
MPN:
TN 44076
BOUCHON 5X0,8 FERMETURE CONDUITE D'HUILE DANS LE SUPPORT
#
050
MPN:
103374850478
SOUTIEN
#
051
MPN:
107 MD 58380
CAPUCHONS DE RETENUE DE RESSORT TENDEUR
#
052
MPN:
107 MD 58381
PRINTEMPS
depuis
£6,00
depuis
£6,00
#
053
MPN:
107 MD 58382
PISTON DE RETENUE MOL, LE TENDEUR AUTOMATIQUE
#
054
MPN:
107 MD 58383
CAN GLISSIÈRE EN CAOUTCHOUC POUR TENDEUR AUTOMATIQUE
#
055
MPN:
103350950521
Entretoise arrière pour triple plateau
#
056
MPN:
CSC43806
ROULEMENT À TRIPLE ENGRENAGES
depuis
£57,52
depuis
£57,52
#
057
MPN:
Seeger47948
Circlip pour roulements à triple engrenage
#
058
MPN:
103350849782
BASE CENTRALE TRIPLE ENGRENAGES
depuis
£1 497,86
depuis
£1 497,86
#
059
MPN:
103355250525
CHAÎNE DE COMMANDE DE DISTRIBUTION TRIPLE
depuis
£301,29
depuis
£301,29
#
060
MPN:
103350750522
ENTRETOISE AVANT POUR ENGRENAGE CENTRAL TRIPLE
#
061
MPN:
107 MD 55974
ARBRE POUR BASE CENTRALE TRIPLE ENGRENAGES
#
062
MPN:
107 MD 55975
PLAQUE DE VERROUILLAGE POUR ARBRE DE VITESSE TRIPLE
#
063
MPN:
GOMM57307
Caoutchouc Ø 14,2X2,2 pour arbre de transmission triple
