002 - Carter moteur

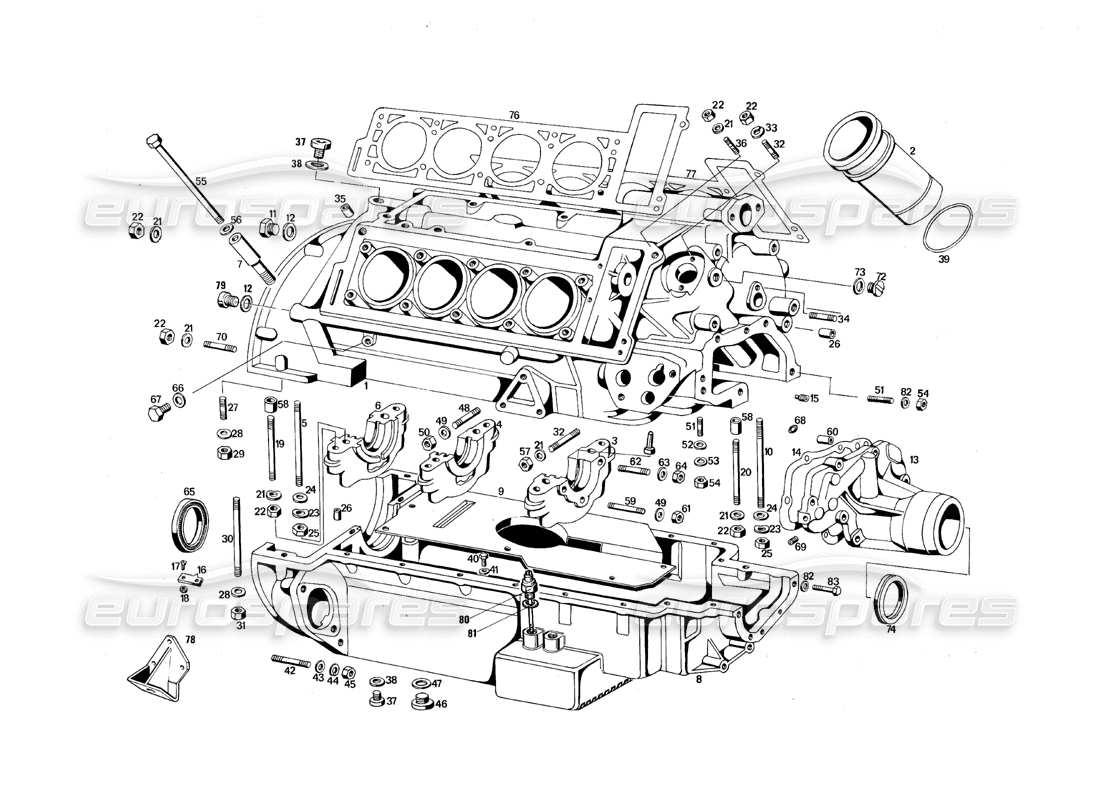

Maserati QTP.V8 4.9 (S3) 1979 Engine Housing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 329-01-00-00
BLOC-CYLINDRES COMPLET (VALABLE POUR MOTEUR 4200 CC)
# 001
MPN: 329-01-00-20
BLOC-CYLINDRES COMPLET (VALABLE POUR MOTEUR 4900 CC)
# 001
MPN: 433-01-00-00
BLOC-CYLINDRES COMPLET AVEC NOUVELLE LUBRIFICATION (VALABLE POUR LA TRANSMISSION À ENGRENAGES MOTEUR 4900 CC) NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 001
MPN: 433-01-00-20
Bloc-cylindres complet avec nouvelle lubrification (valable pour moteur 4900 cc Transmission automatique) NB À partir du moteur n° 8029 -2/10/79 - Voiture n° 3.300.214
# 001
MPN: MENG049

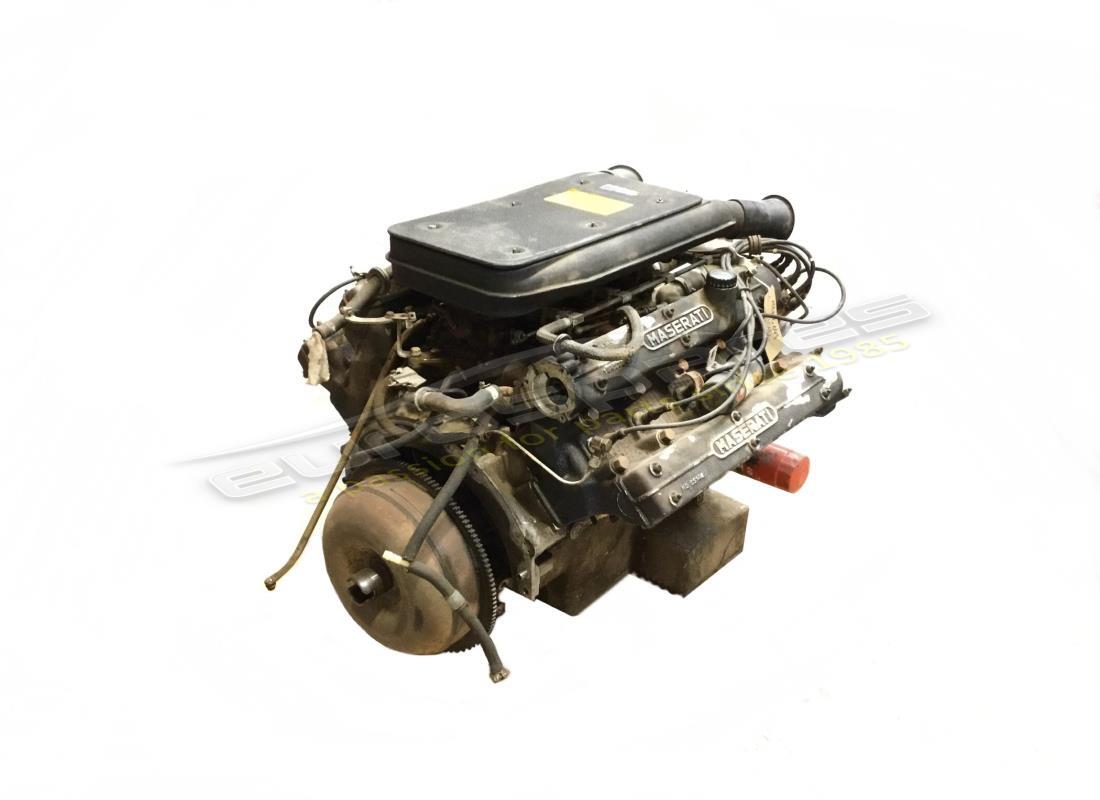

MOTEUR 4.9CC
Unité moteur
depuis £10 494,75
depuis £10 494,75
# 002
MPN: 420-01-77-00
CHEMISE POUR CYLINDRES (VALABLE POUR MOTEUR 4200 CC)
# 002
MPN: 425-01-01-00
REVÊTEMENT POUR CYLINDRES INTÉRIEURS (VALABLE POUR MOTEUR 4900 CC)
depuis £278,26
depuis £278,26
# 002
MPN: 425-01-02-00
REVÊTEMENT POUR CYLINDRES EXTÉRIEURS (VALABLE POUR MOTEUR 4900 CC)
depuis £586,96
depuis £586,96
# 003
MPN: 420-01-03-00
CHAPEAU DE PALIER PRINCIPAL, CENTRE
# 003
MPN: 420-01-03-40
CHAPEAU DE ROULEMENT PRINCIPAL AVANT AVEC NOUVELLE LUBRIFICATION (VALABLE POUR MOTEUR 4900 CC-AUTOM. ET TRANSMISSION À ENGRENAGES) NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 004
MPN: 420-01-04-00
CHAPEAU DE PALIER PRINCIPAL MILIEU
# 004
MPN: 420-01-04-40
CENTRE DE CHAPEAU DE ROULEMENT PRINCIPAL (VALABLE POUR MOTEUR 4900 CC - TRANSMISSION AUTOMATIQUE ET À ENGRENAGES)
# 005
MPN: 420-01-06-00
GOUJON DE CHAPEAU DE PALIER PRINCIPAL
# 006
MPN: 420-01-05-00
CHAPEAU DE ROULEMENT PRINCIPAL ARRIÈRE
# 006
MPN: 420-01-05-40
CHAPEAU DE ROULEMENT PRINCIPAL ARRIÈRE (VALABLE POUR MOTEUR-ENGRENAGE 4900 CC ET TRANSMISSION AUTOMATIQUE)
# 007
MPN: 420-01-08-00
Goujon de fixation de culasse
# 008
MPN: 420-01-09-20
CARTER D'HUILE SANS TONDEUR
# 008
MPN: 433-01-09-00
CARTER D'HUILE AUTO. TRANSMISSION COMPL. AVEC TAPEUR (VALABLE POUR MOTEUR 4900C.C.)
# 008
MPN: 433-01-09-20
CARTER D'HUILE AVEC TAPTEUR, TRANSMISSION À ENGRENAGES (VALABLE POUR MOTEUR 4200 CC ET 4900 CC)
# 009
MPN: 420-01-10-20
PLAQUE DE CARTER D'HUILE
# 010
MPN: 420-01-07-00
GOUJON DE CHAPEAU DE ROULEMENT PRINCIPAL AVANT
# 011
MPN: 420-01-16-00
BOUCHON DE TUYAU D'HUILE, CÔTÉ EMBRAYAGE
# 012
MPN: GN48059
JOINT DE BOUCHON 0 24.5X32
# 013
MPN: 421-01-11-20
COUVERCLE AVANT COMPLET AVEC GOUJONS ET FICHE
# 013
MPN: 421-01-11-21
COUVERCLE AVANT COMPLET AVEC MOYEU ET ÉTENDEUR DE CHAÎNE
# 013
MPN: 421-01-11-22
COUVERCLE DE BLOC-CYLINDRES COMPLET
# 014
MPN: 420-01-12-00
JOINT DE COUVERCLE AVANT
# 015
MPN: 420-01-13-00
CHEVILLE DE RÉGLAGE D'HUILE DU COUVERCLE AVANT
# 016
MPN: 424-01-19-00
POINTEUR DE TEMPS AVANCÉ
# 017
MPN: VNT 33020
VIS DE POINTEUR 0 5X0.8X12
# 018
MPN: DNT 77777
Écrou de vis de pointeur 0 5X0.8X4
# 019
MPN: PN55923
GOUJON DE FIXATION CHAPEAU DE ROULEMENT PRINCIPAL 0 8X1.25X73
# 020
MPN: PN41864
GOUJON DE FIXATION DES CHAPEAU DE PALIER PRINCIPAL Ø 8X1.25X102
# 021
MPN: RAT 45689
Rondelle de goujon Ø 8
# 022
MPN: DNT. 47031
Ø écrou de goujon 8X1.25X6.5
# 023
MPN: RAT/46736
Rondelle FIXATION CHAPEAU DE ROULEMENT PRINCIPAL Ø 12X24X1.2
# 024
MPN: RNT 67081
Rondelle Ø 12X24X3
# 025
MPN: DN47061
Ø de l'écrou 12XLX10
# 026
MPN: GRN 54501
CHEVILLE DE CENTRAGE Ø 8X24
# 027
MPN: PN49099
GOUJON DE FIXATION CARTER D'HUILE SUR BLOC-CYLINDRES Ø 7X1X30
# 028
MPN: RNT47210
Rondelle DE GOUJON Ø 7X14X1.5
# 029
MPN: DNT 84252
Ø écrou de goujon 7X1 X5.5
# 030
MPN: PN 88608
Goujon de fixation du carter d'huile de la pièce au bloc-cylindres Ø 7X1X122
# 031
MPN: DST 67465
Ø de l'écrou de goujon 7XLX13,5
# 032
MPN: PN32424
DISTRIBUTEUR DE FIXATION GOUJON Ø 8X1.25X32
# 033
MPN: RDI55990
Rondelle FIXATION DISTRIBUTEUR ET POULIE AU MOYEU Ø 8
# 034
MPN: PN46589
GOUJON DE FIXATION ARBRE DISTRIBUTEUR Ø 6X1X19
# 035
MPN: GRN 50669
GOUPILLE DE CENTRAGE CULASSE ET BLOC-CYLINDRES Ø 10X26
# 036
MPN: PN 32662
GOUJON DE FIXATION BLOC-CYLINDRES SUR CULASSE Ø 8X1.25X30
# 037
MPN: TN 87242
Bouchon de conduit central Ø 20X1.5X12
Cette pièce remplace le numéro de pièce 87242
# 038
MPN: GN 51444
Ø du joint de bouchon 20X1.5X1.5
# 039
MPN: GOM 50315.
ANNEAU DE RETENUE EN CAOUTCHOUC Ø 70X1.2
# 040
MPN: BNT 47016
PLAQUE DE CARTER D'HUILE DE FIXATION DES BOULONS Ø 6X1X10
# 041
MPN: RDI53899
Rondelle Ø 6
# 042
MPN: PN48126
FIXATION GOUJON DEMARREUR Ø 11X1.5X48X5
# 043
MPN: RNT 32423
Rondelle de goujon Ø 11
# 044
MPN: RSN 33667
Ø de la Rondelle 11
# 045
MPN: DN 48127
Ecrou de fixation démarreur Ø 1 lxl.5X10
# 046
MPN: TN 50677
BOUCHON DE CARTER D'HUILE Ø 30X1.5
# 047
MPN: GN33367
JOINT DE BOUCHON DE CARTER D'HUILE Ø 30X40
# 048
MPN: PN 89999
Goujon de support moteur RH & LH Ø 10X1.5X35
# 049
MPN: RDI 87239
Rondelle de goujon Ø 10
# 050
MPN: DNT 87236
Ø écrou de goujon 10X1.5X8
# 051
MPN: PN35490
GOUJON DE FIXATION COUVERCLE AVANT ET BRIDE DE POMPE A HUILE
# 052
MPN: RAT 84157
Rondelle DE GOUJON Ø 6.4X11.5
Cette pièce remplace le numéro de pièce 84157
# 053
MPN: RSN/32690
Ø de la Rondelle 6
# 054
MPN: DNT 80338
Ø de l'écrou 6X1
# 055
MPN: BNT 54015
Boulon de fixation de la culasse au bloc-cylindres Ø 12X1.5X180
# 056
MPN: RN 60913
Rondelle Ø 12X22X3
Remplacement
Remplacement
# 057
MPN: DST 53397
ECROU DE FIXATION FILTRE A HUILE Ø 8X1.25
Cette pièce remplace le numéro de pièce 53397
# 058
MPN: GRN 51124
GOUPILLE DE CENTRAGE BLOC-CYLINDRES ET ROULEMENT PRINCIPAL Ø 12
# 059
MPN: PN 53525
GOUJON, CORPS DE POMPE A HUILE ET COUVERCLE
# 060
MPN: GRN 55499
CHEVILLE ENTRE CORPS ET COUVERCLE
depuis £10,44
depuis £10,44
# 061
MPN: DST 48923
Ecrou de fixation corps de pompe à huile et couvercle Ø 10X1.5
# 062
MPN: PN 33921
GOUJON, CORPS DE POMPE À HUILE ET COUVERCLE Ø 8X1.25X54.
# 063
MPN: RNT 74163
Rondelle de goujon Ø 8
# 064
MPN: DST 53397
Ø écrou de goujon 8x1.25
Cette pièce remplace le numéro de pièce 53397
# 065
MPN: ANT 67794
JOINT DE VILEBREQUIN, CÔTÉ EMBRAYAGE Ø 100X120X12
# 066
MPN: GN 47208
Joint de bouchon d'eau Ø 10
Cette pièce remplace le numéro de pièce 47208
# 067
MPN: TN 65967
BOUCHON DE VIDANGE D'EAU
# 068
MPN: GOM. 42229
Ø caoutchouc 11X16X2.5
depuis £2,18
depuis £2,18
# 069
MPN: TN 44295
BOUCHON D'HUILE DE COUVERCLE AVANT Ø 6X1
# 070
MPN: PN 86044
Goujon de fixation Ø carter volant 8X1.25
# 072
MPN: TN 33915
BOUCHON, PIGNON D'ARBRE À CAMES Ø 20X1.5
# 073
MPN: GN 33916
Ø JOINT 20
# 074
MPN: ANT 43241
JOINT DU COUVERCLE AVANT Ø 50X68X10
# 076
MPN: 420-00-58-00
JOINT, CYL. DR. TÊTE (VALABLE POUR LE MOTEUR 4900 CC)
# 076
MPN: 420-00-58-01
JOINT, CYL. DR. TÊTE (VALABLE POUR LE MOTEUR 4200 CC)
# 077
MPN: 420-00-59-00
JOINT, CYL. TÊTE (VALABLE POUR LE MOTEUR 4900 CC)
# 077
MPN: 420-00-59-01
JOINT, CYL. TÊTE (VALABLE POUR LE MOTEUR 4200 CC)
# 078
MPN: 329-26-88-00
SUPPORT MOTEUR, DROIT
depuis £63,00
depuis £63,00
# 079
MPN: TN 87241
Bouchon pour conduites d'eau et d'huile Ø 24X1.5
# 080
MPN: 433-04-28-00
TAPEUR ÉLECTRIQUE, CONTRÔLE DU NIVEAU D'HUILE
# 081
MPN: 433-04-31-00
JOINT DE SALATION ÉLECTRIQUE
# 082
MPN: RAT 84157
RONDELLE DE COUVERCLE Rondelle Ø 6.4
Cette pièce remplace le numéro de pièce 84157
# 083
MPN: BNT47021
Ø BOULON DE FIXATION DU COUVERCLE AVANT 6X1X18
depuis £1,80
depuis £1,80
Cette pièce remplace le numéro de pièce 47021
# 084
MPN: 329027300
Kit de joints et caoutchoucs pour la révision du moteur (valable pour moteur 4200 cc)
depuis £184,08
depuis £184,08
# 084
MPN: 329038600
KIT DE JOINTS ET CAOUTCHOUCS POUR MEULAGE DE SOUPAPES (VALABLE POUR MOTEUR 4200 CC)
depuis £209,96
depuis £209,96
# 084
MPN: 330-03-86-00
KIT DE JOINTS ET CAOUTCHOUCS POUR MEULAGE DE SOUPAPES (VALABLE POUR MOTEUR 4200 CC)
# 084
MPN: 420-01-21-40
AXE SUR ROULEMENT PRINCIPAL AVANT (VALABLE POUR TRANSMISSION À ENGRENAGES MOTEUR 4900 CC ET TRANSMISSION AUTOMATIQUE AVEC NOUVELLE LUBRIFICATION) NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
