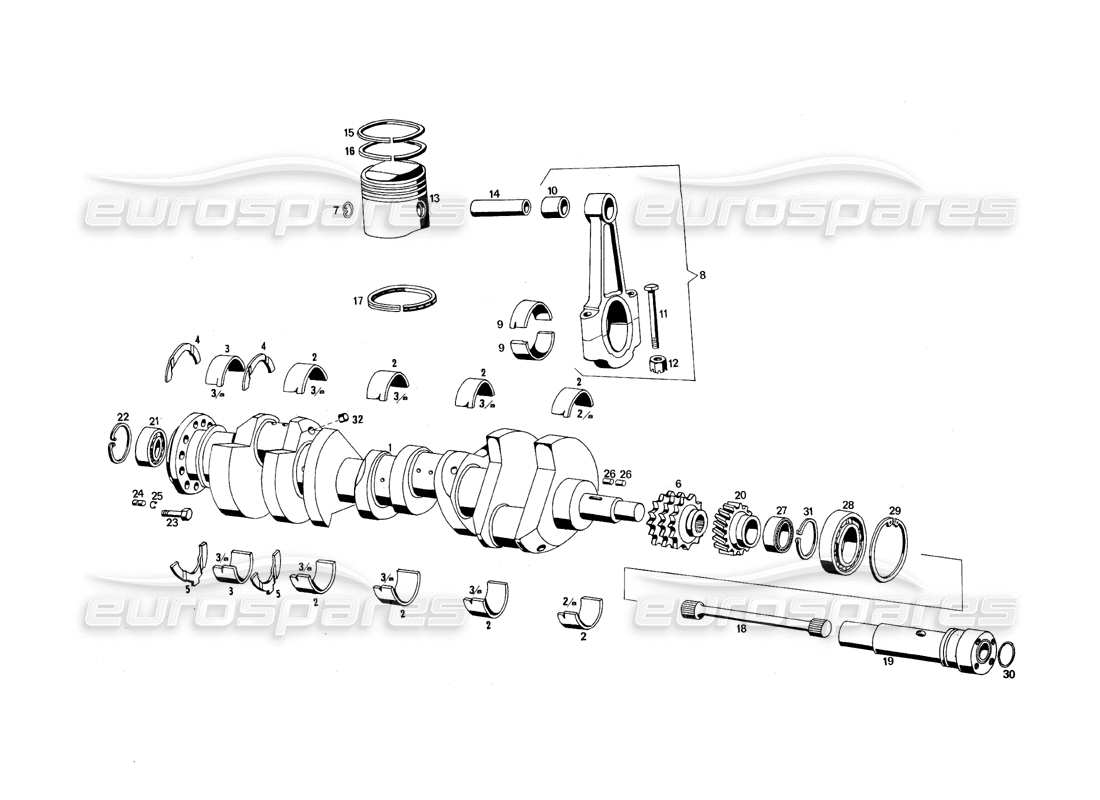

003 - Pièces mobiles
Maserati QTP.V8 4.9 (S3) 1979 Moving Parts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 316-02-00-00
Vilebrequin, équilibré (valable pour moteur 4200 cc)
# 001
MPN: 425-02-00-20
Vilebrequin, équilibré (valable pour moteur 4900 cc)
# 001
MPN: 425-02-00-40
VILEBREQUIN, ÉQUILIBRÉ AVEC UNE NOUVELLE LUBRIFICATION (VALABLE POUR LES ENGRENAGES DE MOTEUR 4900 CC ET LA TRANSMISSION AUTOMATIQUE) NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 002
MPN: 403-02-02-00
ROULEMENT PRINCIPAL, STANDARD, POUR NOUVELLE LUBRIFICATION NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 – N° DE VOITURE. 3.300.214
# 002
MPN: 403-02-02-03
ROULEMENT PRINCIPAL POUR NOUVELLE LUBRIFICATION 0.10 CLASSE B NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 002
MPN: 403-02-02-04
ROULEMENT PRINCIPAL POUR NOUVELLE LUBRIFICATION 0.20 CLASSE C NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 002
MPN: 420-02-01-00
ROULEMENT PRINCIPAL, CENTRAL, STANDARD
depuis £1 445,40
depuis £1 445,40
# 002
MPN: 420-02-01-01
Palier principal, central, 0.10
# 002
MPN: 420020102
Palier principal, central, 0.20
depuis £2,08
depuis £2,08
# 002
MPN: 420-02-01-03
Palier principal, central, 0.30
# 002
MPN: 420-02-01-04
Palier principal, central, 0.40
# 002
MPN: 420-02-01-05
Palier principal, central, 0.50
# 002
MPN: 425020240
ROULEMENT PRINCIPAL POUR NOUVELLE LUBRIFICATION, STANDARD NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 – N° DE VOITURE. 3.300.214
depuis £2,08
depuis £2,08
# 002
MPN: 425-02-02-41
ROULEMENT PRINCIPAL POUR NOUVELLE LUBRIFICATION, 0.10, CLASSE B NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 002
MPN: 425-02-02-42
ROULEMENT PRINCIPAL POUR NOUVELLE LUBRIFICATION, 0.20, CLASSE C NB À PARTIR DU MOTEUR NO. 8029 -2/10/79 - N° DE VOITURE. 3.300.214
# 003
MPN: 420020500
ROULEMENT DE VILEBREQUIN ARRIÈRE, STANDARD
depuis £2,48
depuis £2,48
Cette pièce remplace le numéro de pièce 101/3 2422 48728
# 003
MPN: 420-02-05-01
ROULEMENT DE VILEBREQUIN ARRIÈRE, 0.10
# 003
MPN: 420020502
ROULEMENT DE VILEBREQUIN ARRIÈRE, 0.20
depuis £3,08
depuis £3,08
# 003
MPN: 420-02-05-03
ROULEMENT DE VILEBREQUIN ARRIÈRE, 0.30
# 003
MPN: 420-02-05-04
ROULEMENT DE VILEBREQUIN ARRIÈRE, 0.40
# 003
MPN: 420-02-05-05
ROULEMENT DE VILEBREQUIN ARRIÈRE, 0.50
# 004
MPN: 400-02-14-00
Rondelle DE BUTÉE, SUPÉRIEURE, CLASSE A
# 004
MPN: 400-02-15-00
Rondelle DE BUTÉE, SUPÉRIEURE, CLASSE B
# 004
MPN: 400-02-16-00
Rondelle de butée, supérieure, classe C
# 005
MPN: 400-02-18-00
Rondelle DE BUTÉE, INFÉRIEURE, CLASSE A
# 005
MPN: 400-02-19-00
Rondelle de butée, inférieure, classe B
# 005
MPN: 400-02-20-00
Rondelle de butée, inférieure, classe C
# 006
MPN: 420-02-49-01
PIGNON DE VILEBREQUIN
depuis £652,17
depuis £652,17
# 007
MPN: 420-02-23-00
CIRCLIP, AXE DE PISTON (VALABLE POUR MOTEUR 4900 CC)
# 007
MPN: 420-02-70-00
CIRCLIP, AXE DE PISTON (VALABLE POUR MOTEUR 4200 CC)
# 008
MPN: 316-02-33-00
Ensemble de bielle NB Pour une bielle simple, demandez un numéro de devis marqué sur la pièce à remplacer
# 009
MPN: 420020900
ROULEMENT DE BIELLE, STANDARD
depuis £2,48
depuis £2,48
# 009
MPN: 420020901
Roulement de bielle, 0.10
depuis £2,48
depuis £2,48
# 009
MPN: 420-02-09-02
Roulement de bielle, 0.20
# 009
MPN: 420-02-09-03
Roulement de bielle, 0.30
# 009
MPN: 420-02-09-04
Roulement de bielle, 0.40
# 010
MPN: 420-02-34-00
DOUILLE DE BIELLE
# 011
MPN: 420-02-35-00
BOULON DE BIELLE
# 012
MPN: 400-02-36-00
ECROU POUR BOULON DE BIELLE
# 013
MPN: 425022140
Piston pour canon Ø 93.9 (valable pour moteur 4900 cc)
depuis £32,15
depuis £32,15
# 013
MPN: 425-02-21-41
Piston pour canon Ø 94 (valable pour moteur 4900 cc)
# 013
MPN: 425-02-21-42
Piston pour canon Ø 94.1 (valable pour moteur 4900 cc)
# 013
MPN: 425-02-21-43
Piston pour canon Ø 94.2 (valable pour moteur 4900 cc)
# 013
MPN: 425-02-21-44
Piston pour canon Ø 94.3 (valable pour moteur 4900 cc)
# 013
MPN: 432-02,21-03
Piston pour canon Ø 88.3 (valable pour moteur 4200 cc)
# 013
MPN: 432-02-21-00
Piston pour canon Ø 88 (valable pour moteur 4200 cc)
# 013
MPN: 432-02-21-01
Piston pour canon Ø 88.1 (valable pour moteur 4200 cc)
# 013
MPN: 432-02-21-02
Piston pour canon Ø 88.2 (valable pour moteur 4200 cc)
# 013
MPN: 432-02-21-04
Piston pour canon Ø 88.4 (valable pour moteur 4200 cc)
# 014
MPN: 420-02-22-00
AXE DE PISTON
# 015
MPN: 4250222400
JEU DE SEGMENTS DE PISTON 93.9 MM
Anneau supérieur 1,5 mm - Anneau central 2.0 mm - Anneau racleur 4.0 mm
# 015
MPN: 425022400
SEGMENT DE PISTON AVEC ÉTAPE, SUPÉRIEUR 93.9 (VALABLE POUR MOTEUR 4900 CC)
depuis £5,49
depuis £5,49
# 015
MPN: 425022401
Segment de piston avec étage, Ø supérieur 94 (valable pour moteur 4900 cc)
depuis £4,98
depuis £4,98
# 015
MPN: 425-02-24-02
Segment de piston avec étage, Ø supérieur 94.1 (valable pour moteur 4900 cc)
# 015
MPN: 425-02-24-03
Segment de piston avec étage, Ø supérieur 94.2 (valable pour moteur 4900 cc)
# 015
MPN: 425-02-24-04
Segment de piston avec étage, Ø supérieur 94.3 (valable pour moteur 4900 cc)
# 015
MPN: 432-02-24-00
Segment de piston avec pas de Ø 88 (valable pour moteur 4200 cc)
# 015
MPN: 432-02-24-01
Segment de piston avec pas de Ø 88.1 (valable pour moteur 4200 cc)
# 015
MPN: 432-02-24-02
Segment de piston avec pas de Ø 88.2 (valable pour moteur 4200 cc)
# 015
MPN: 432-02-24-03
Segment de piston avec pas de Ø 88.3 vald pour moteur 4200 cc)
# 015
MPN: 432-02-24-04
Segment de piston avec pas de Ø 88.4 (valable pour moteur 4200 cc)
# 016
MPN: 425022500
Segment de piston, inférieur, en forme de cône Ø 93.9 (valable pour moteur 4900 cc)
depuis £5,98
depuis £5,98
# 016
MPN: 425022501
Segment de piston, inférieur, en forme de cône Ø 94 (valable pour moteur 4900 cc)
depuis £4,98
depuis £4,98
# 016
MPN: 425-02-25-02
Segment de piston, inférieur, en forme de cône Ø 94.1 (valable pour moteur 4900 cc)
# 016
MPN: 425-02-25-03
Segment de piston, inférieur, en forme de cône Ø 94.2 (valable pour moteur 4900 cc)
# 016
MPN: 425-02-25-04
Segment de piston, inférieur, en forme de cône Ø 94.3 (valable pour moteur 4900 cc)
# 016
MPN: 432-02-24-00
Segment de piston avec pas de Ø 88 (valable pour moteur 4200 cc)
# 016
MPN: 432-02-24-01
Segment de piston avec pas de Ø 88.1 (valable pour moteur 4200 cc)
# 016
MPN: 432-02-24-02
Segment de piston avec pas de Ø 88.2 (valable pour moteur 4200 cc)
# 016
MPN: 432-02-24-03
Segment de piston avec pas de Ø 88.3 (valable pour moteur 4200 cc)
# 016
MPN: 432-02-24-04
Segment de piston avec pas de Ø 88.4 (valable pour moteur 4200 cc)
# 017
MPN: 425025200
Racleur d'huile Ø 93.9 (valable pour moteur 4900 cc)
depuis £6,89
depuis £6,89
# 017
MPN: 425025201
Racleur d'huile Ø 94 (valable pour moteur 4900 cc)
depuis £8,80
depuis £8,80
# 017
MPN: 425-02-52-02
Racleur d'huile Ø 94.1 (valable pour moteur 4900 cc)
# 017
MPN: 425-02-52-03
Racleur d'huile Ø 94.2 (valable pour moteur 4900 cc)
# 017
MPN: 425-02-52-04
Racleur d'huile Ø 94.3 (valable pour moteur 4900 cc)
# 017
MPN: 432-02-52-00
Racleur d'huile Ø 88 (valable pour moteur 4200 cc)
# 017
MPN: 432-02-52-01
Racleur d'huile Ø 88.1 (valable pour moteur 4200 cc)
# 017
MPN: 432-02-52-02
Racleur d'huile Ø 88.2 (valable pour moteur 4200 cc)
# 017
MPN: 432-02-52-03
Racleur d'huile Ø 88.3 (valable pour moteur 4200 cc)
# 017
MPN: 432-02-52-04
Racleur d'huile Ø 88.4 (valable pour moteur 4200 cc)
# 018
MPN: 421-02-39-00
TIGE DE REMORQUAGE, AVANT
# 019
MPN: 421-02-38-00
MOYEU DE POULIE AVANT
# 020
MPN: 420-02-48-02
ÉQUIPEMENT DE DISTRIBUTEUR
# 021
MPN: CSC46424
ROULEMENT DE VILEBREQUIN ARRIÈRE 0 17X47X14X15
# 022
MPN: ART/46284
CIRCLIPS DE VILEBREQUIN Ø 47
# 023
MPN: BNT 65982
BOULON DE FIXATION DU VOLANT MOTEUR
# 024
MPN: GRN44931
GOUPILLE DE VOLANT MOTEUR-VILEBREQUIN Ø 10X15
# 025
MPN: ART/49644
ANNEAU DE RETENUE DE CHEVILLE Ø 8.5
# 026
MPN: RUL55977
CLE, PIGNON D'ARBRE DE POMPE A HUILE Ø 5.5
# 027
MPN: CSC 67259
ROULEMENT SUR COUVERCLE AVANT, CÔTÉ ARRIÈRE Ø 35X52X20
# 028
MPN: CSC 45828
Ø du roulement 40X68
# 029
MPN: ART 60328
ANNEAU DE RETENUE Ø 68
# 030
MPN: GOM 55510
Caoutchouc pour poulie avant
# 031
MPN: ART 49584
ROULEMENT DE MOYEU, BAGUE DE RETENUE
# 032
MPN: TN 74971
BOUCHON D'HUILE DE VILEBREQUIN NB DU MOTEUR NO. 8029 -2/10/79 – N° DE VOITURE. 3.300.214
-1979-part-diagram-004.webp "MASERATI QTP.V8 4.9 (S3) 1979 HORAIRE SCHÉMA DES PIÈCES")
-1979-part-diagram-005.webp "MASERATI QTP.V8 4.9 (S3) 1979 POMPE À HUILE - POMPE À EAU SCHÉMA DES PIÈCES")
-1979-part-diagram-006.webp "MASERATI QTP.V8 4.9 (S3) 1979 COURROIES ET POULIE SCHÉMA DES PIÈCES")
-1979-part-diagram-007.webp "MASERATI QTP.V8 4.9 (S3) 1979 REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-1979-part-diagram-008.webp "MASERATI QTP.V8 4.9 (S3) 1979 ÉQUIPEMENT ÉLECTRIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-009.webp "MASERATI QTP.V8 4.9 (S3) 1979 COLLECTEUR D'ADMISSION D'AIR ET BOÎTIER SCHÉMA DES PIÈCES")
-1979-part-diagram-010.webp "MASERATI QTP.V8 4.9 (S3) 1979 CARBURATEUR SCHÉMA DES PIÈCES")
-1979-part-diagram-011.webp "MASERATI QTP.V8 4.9 (S3) 1979 EMBRAYAGE SCHÉMA DES PIÈCES")
-1979-part-diagram-012.webp "MASERATI QTP.V8 4.9 (S3) 1979 BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-1979-part-diagram-013.webp "MASERATI QTP.V8 4.9 (S3) 1979 ENGRENAGE DE TRANSMISSION SCHÉMA DES PIÈCES")
-1979-part-diagram-014.webp "MASERATI QTP.V8 4.9 (S3) 1979 CONTRÔLE DES TRANSMISSIONS SCHÉMA DES PIÈCES")
-1979-part-diagram-015.webp "MASERATI QTP.V8 4.9 (S3) 1979 PÉDALES ET COMMANDES - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-016.webp "MASERATI QTP.V8 4.9 (S3) 1979 TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-017.webp "MASERATI QTP.V8 4.9 (S3) 1979 DIFFÉRENTIEL ET ARBRE D'HÉLICE SCHÉMA DES PIÈCES")
-1979-part-diagram-018.webp "MASERATI QTP.V8 4.9 (S3) 1979 CADRE SCHÉMA DES PIÈCES")
-1979-part-diagram-019.webp "MASERATI QTP.V8 4.9 (S3) 1979 SUSPENSION AVANT SCHÉMA DES PIÈCES")
-1979-part-diagram-020.webp "MASERATI QTP.V8 4.9 (S3) 1979 SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-1979-part-diagram-021.webp "MASERATI QTP.V8 4.9 (S3) 1979 PIÈCES DE DIRECTION ET PÉDALES SCHÉMA DES PIÈCES")
-1979-part-diagram-022.webp "MASERATI QTP.V8 4.9 (S3) 1979 CONTRÔLE DES RUPTURES SCHÉMA DES PIÈCES")
-1979-part-diagram-023.webp "MASERATI QTP.V8 4.9 (S3) 1979 RÉSERVOIRS DE CARBURANT ET POMPES SCHÉMA DES PIÈCES")
-1979-part-diagram-024.webp "MASERATI QTP.V8 4.9 (S3) 1979 SYSTÈME D'ALIMENTATION EN CARBURANT (VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-1979-part-diagram-025.webp "MASERATI QTP.V8 4.9 (S3) 1979 TUYAUX D'ÉCHAPPEMENT ET POMPE À AIR SCHÉMA DES PIÈCES")
-1979-part-diagram-026.webp "MASERATI QTP.V8 4.9 (S3) 1979 CONDITIONNEMENT SCHÉMA DES PIÈCES")
-1979-part-diagram-027.webp "MASERATI QTP.V8 4.9 (S3) 1979 LUMIÈRES SCHÉMA DES PIÈCES")
-1979-part-diagram-028.webp "MASERATI QTP.V8 4.9 (S3) 1979 SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-029.webp "MASERATI QTP.V8 4.9 (S3) 1979 CARROSSERIE SCHÉMA DES PIÈCES")
-1979-part-diagram-030.webp "MASERATI QTP.V8 4.9 (S3) 1979 DES PORTES SCHÉMA DES PIÈCES")
-1979-part-diagram-031.webp "MASERATI QTP.V8 4.9 (S3) 1979 PARE-CHOCS ET LUNETTES SCHÉMA DES PIÈCES")
-1979-part-diagram-032.webp "MASERATI QTP.V8 4.9 (S3) 1979 COMPARTIMENT MOTEUR ET COFFRE SCHÉMA DES PIÈCES")
-1979-part-diagram-033.webp "MASERATI QTP.V8 4.9 (S3) 1979 REMBOURRAGE INTERNE SCHÉMA DES PIÈCES")
-1979-part-diagram-034.webp "MASERATI QTP.V8 4.9 (S3) 1979 DES PLACES SCHÉMA DES PIÈCES")
-1979-part-diagram-035.webp "MASERATI QTP.V8 4.9 (S3) 1979 LES TAPIS SCHÉMA DES PIÈCES")
-1979-part-diagram-036.webp "MASERATI QTP.V8 4.9 (S3) 1979 OUTILS SCHÉMA DES PIÈCES")
-1979-part-diagram-001.webp "MASERATI QTP.V8 4.9 (S3) 1979 CULASSES CYLINDRIQUES SCHÉMA DES PIÈCES")
-1979-part-diagram-002.webp "MASERATI QTP.V8 4.9 (S3) 1979 CARTER MOTEUR SCHÉMA DES PIÈCES")
