004 - Horaire

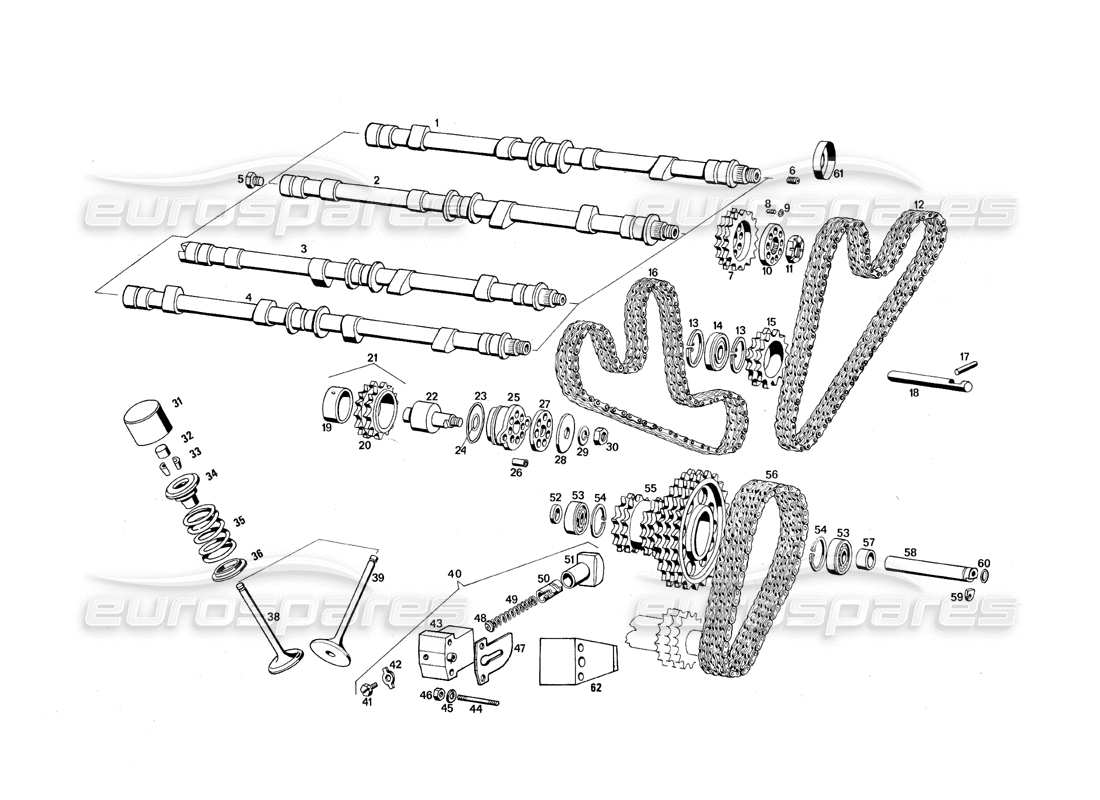

Maserati QTP.V8 4.9 (S3) 1979 Timing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 424-03-03-00
Arbre à cames, culasse gauche, côté échappement
depuis £2 292,52
depuis £2 292,52
# 002
MPN: 424-03-01-00
Arbre à cames, culasse gauche, côté admission
# 003
MPN: 420-03-00-20
ARBRE A CAMES, CULASSE DROIT, COTE ADMISSION
depuis £1 655,66
depuis £1 655,66
# 004
MPN: 424-03-02-00
ARBRE A CAMES, CULASSE DROIT, COTE D'ECHAPPEMENT
depuis £2 292,52
depuis £2 292,52
# 005
MPN: TN51754
Ø DU BOUCHON D'ARBRE À CAMES 16X1.5X19
# 006
MPN: TN 47332
BOUCHON FILETAGE GAUCHE Ø 16X1.5X21
# 007
MPN: 420-03-08-00
PIGNON D'ARBRE À CAMES
# 008
MPN: GRN 31105
CHEVILLE À BRIDE
# 009
MPN: ART 49642
ANNEAU DE RETENUE DE CHEVILLE Ø 5
# 010
MPN: 420-03-12-00
ACCOUPLEMENT À BRIDE POUR PIGNON D'ARBRE À CAMES
# 011
MPN: DCN 55165
ÉCROU D'ACCOUPLEMENT Ø 22X1X8
# 012
MPN: 420-03-30-00
CHAÎNE DOUBLE, LH
Remplacement
Remplacement
# 013
MPN: ART. 43191
BAGUE DE RETENUE ROULEMENT PIGNON Ø 40
# 014
MPN: CSC 45315
Ø DU PIGNON DE ROULEMENT 17X40
# 015
MPN: 420-03-44-00
PIGNON
# 016
MPN: 420-03-31-00
CHAÎNE DOUBLE, DROIT
depuis £571,29
depuis £571,29
# 017
MPN: SN 32478
Goupille, pignon d'arbre (valable pour moteur 4200 cc)
# 017
MPN: SN 67536
Goupille, pignon d'arbre (valable pour moteur 4900 cc)
# 018
MPN: 420-03-45-00
Pignon d'arbre
# 019
MPN: 420-03-36-00
Douille de pignon
# 020
MPN: 420-03-35-00
Pignon pour tendeur de chaîne (valable pour moteur 4200 cc) NB Pour bielle simple, demander le numéro de devis marqué sur la pièce à remplacer
# 020
MPN: 425-03-35-00
PIGNON POUR ÉTENDEUR DE CHAÎNE (VALABLE POUR MOTEUR 4900 CC)
# 021
MPN: 316-03-35-00
Pignon pour tendeur de chaîne complet (valable pour moteur 4200 cc)
# 021
MPN: 420-03-35-20
Pignon pour tendeur de chaîne complet (valable pour moteur 4900 cc)
# 022
MPN: 420-03-37-00
GOUPILLE POUR ÉTENDEUR DE CHAÎNE
# 023
MPN: Gom 49497
Anneau en caoutchouc sur chaîne, support de civière Ø 39X45X3
depuis £8,70
depuis £8,70
# 024
MPN: GOM/45791
ANNEAU EN CAOUTCHOUC POUR BROCHE D'ÉTENDEUR DE CHAÎNE Ø 18X24X3
# 025
MPN: 420-03-39-00
SUPPORT, GOUPILLE D'ÉTENDEUR DE CHAÎNE
# 026
MPN: 420-03-42-00
Goupille de verrouillage, support de tendeur de chaîne
# 027
MPN: 420-03-43-00
Bague de réglage de chaîne
# 028
MPN: RN 49287
Rondelle Ø 12X40X2
# 029
MPN: RSN 87238
Rondelle Ø 12.5X21.5X2
# 030
MPN: DNT 87235
Ø de l'écrou 12X1.25X7
# 031
MPN: 403-03-27-00
Haut de collier de valve
# 032
MPN: 400-03-26-00
GOUPILLE DE RÉGLAGE DE LA SOUPAPE
# 033
MPN: 400-03-25-00
GARDE-RESSORT DE SOUPAPE
# 034
MPN: 403-03-21-00
RETENUE DE RESSORT DE SOUPAPE
# 035
MPN: 403-03-78-00
RESSORT DE SOUPAPE, ADMISSION ET ECHAPPEMENT
# 036
MPN: 420-03-22-00
BAS DE COLLIER DE VALVE
# 038
MPN: 420032001
LA SOUPAPE D'ÉCHAPPEMENT
depuis £23,89
depuis £23,89
# 039
MPN: 420031901
SOUPAPE D'ADMISSION
depuis £59,22
depuis £59,22
# 040
MPN: 420-03-32-00
Civière automatique
depuis £1 006,95
depuis £1 006,95
# 041
MPN: 107 MD 58376
BOUCHON POUR CIVIÈRE AUTOMATIQUE
# 042
MPN: RDL 58377
Rondelle de sécurité pour aut. tendeur
# 043
MPN: 107 MD 58378
Porte-tampon
# 044
MPN: PN 64825
TENDEUR DE CHAÎNE DE FIXATION DE GOUJON POUR COUVRIR Ø 8X1.25X90
# 045
MPN: RDI55990
RONDELLE Rondelle Ø 8
# 046
MPN: DNT56945
Ø de l'écrou 8X1.25
# 047
MPN: 107 MD 58379
PLAQUE DE GUIDAGE DE TAMPON
# 048
MPN: 107 MD 58380
RESSORT DE RETENUE
# 049
MPN: 107 MD 58381
Ressort de civière
depuis £6,08
depuis £6,08
# 050
MPN: 107 MD 58382
PISTON DE RÉGLAGE DES PLAQUETTES
# 051
MPN: 107 MD 58383
COUSSIN POUR ÉTIREUR DE CHAÎNE
# 052
MPN: 420-03-17-00
Entretoise arrière, pignon de distribution central
# 053
MPN: CSC43806
ROULEMENT POUR ENGRENAGE CENTRAL Ø 20X42X12
depuis £58,26
depuis £58,26
# 054
MPN: ART/47948
ANNEAU DE RETENUE
depuis £46,95
depuis £46,95
# 055
MPN: 420-03-11-00
Engrenage de synchronisation
# 056
MPN: 420-03-29-00
CHAÎNE DE DISTRIBUTION
depuis £571,29
depuis £571,29
# 057
MPN: 420-03-16-00
ENTRETOISE AVANT, PIGNON DE DISTRIBUTION CENTRALE
# 058
MPN: 420-03-15-00
ARBRE POUR PIGNON DE DISTRIBUTION
# 059
MPN: 420-03-18-00
Plaque de verrouillage d'arbre
# 060
MPN: Gom 57307
Ø de l'anneau en caoutchouc 14.2X2.2
# 061
MPN: 420-01-69-00
RETENUE D'HUILE DE RENIFLARD
# 062
MPN: 420-03-33-00
ENTRETOISE POUR ÉTENDEUR DE CHAÎNE AUTOMATIQUE
