007 - Refroidissement du moteur

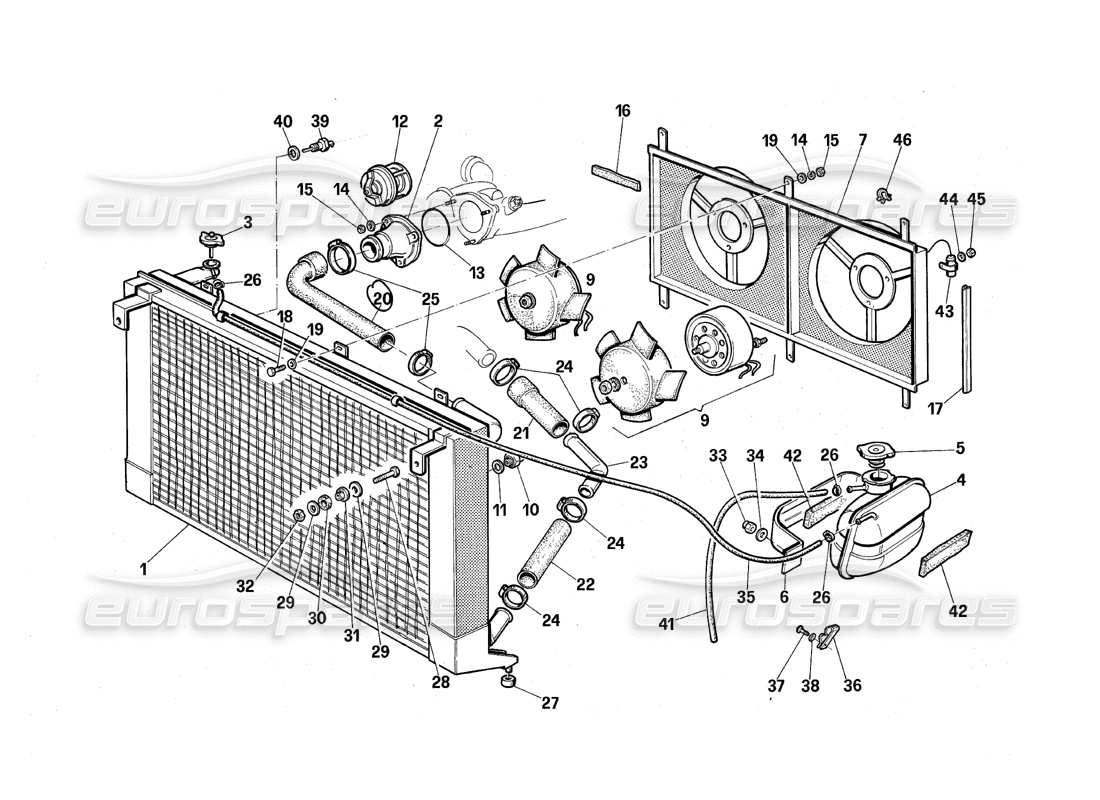

Maserati QTP.V8 4.9 (S3) 1979 Engine Cooling Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 330-33-08-00
radiateur
depuis £4 036,52
depuis £4 036,52
# 002
MPN: 420-00-26-00
COUVERCLE DE RETENUE DU THERMOSTAT
# 003
MPN: 330-33-45-00
BOUCHON DE RADIATEUR COMPLET AVEC TAPEUR (JUSQU'À LA VOITURE)
# 003
MPN: TN 89774
Bouchon de radiateur (de la voiture)
# 004
MPN: 315-33-47-00
RÉSERVOIR DE RÉCUPÉRATION D'EAU (EUROPE)
# 004
MPN: 330-33-47-00
Réservoir de récupération d'eau (USA)
# 005
MPN: TN41374
BOUCHON DU RÉSERVOIR 0.5 ATM.
depuis £47,25
depuis £47,25
# 006
MPN: 315-33-68-00
SUPPORT DE RÉSERVOIR (EUROPE)
# 006
MPN: 330-33-68-00
SUPPORT DE RÉSERVOIR (USA)
# 007
MPN: 330-33-00-00
Enveloppe de pale de ventilateur
# 009
MPN: 320906820
MOTEUR DE VENTILATEUR ÉLECTRIQUE
depuis £243,66
depuis £243,66
# 010
MPN: 322-33-09-00
Interrupteur thermostatique
# 011
MPN: GN 67955
joint
# 012
MPN: 420-00-27-00
thermostat
Remplacement
Remplacement
# 013
MPN: GOM 65802
Joint de couvercle de thermostat
depuis £10,44
depuis £10,44
# 014
MPN: RDI 84153
JOINT DE COUVERCLE Ø 6
# 015
MPN: DNT 80338
COUVERCLE ÉCROU Ø 6X1
# 016
MPN: PRN 62419
SECTION DE RETENUE FER SUR LE CARÉNAGE DES PALES DE VENTILATEUR L = 1400 MM
# 017
MPN: PRN 77348
SECTION DE RETENUE FER SUR LE CARÉNAGE DES PALES DE VENTILATEUR L = 890 MM
# 018
MPN: BNT 84149
Vis de fixation du carénage de lame fah Ø 6X1X16
# 019
MPN: RNT 84154
Ø de la Rondelle 6
# 020
MPN: 317-33-21-00
TUYAU EN CAOUTCHOUC DU RADIATEUR AU COLLECTEUR
# 021
MPN: 329331400
TUYAU DU TUBE À LA POMPE À EAU
depuis £4,98
depuis £4,98
# 022
MPN: 330331200
TUYAU DU RADIATEUR AU TUBE
depuis £4,15
depuis £4,15
# 023
MPN: 329-33-13-00
TUBE
# 024
MPN: FRN37829
COLLIER DE RADIATEUR DE TUYAU
# 025
MPN: FRN 37832
Collier de serrage supérieur
# 026
MPN: FRN 66995
Collier de serrage Nourice-moteur
Remplacement
Remplacement
# 027
MPN: PFN 90508
CAOUTCHOUC DE CENTRAGE INFÉRIEUR DE RADIATEUR
# 028
MPN: BNT 63917
Ø vis de fixation du radiateur 8X1.25X55
# 029
MPN: RN 88021
Rondelle de fixation supérieure Ø 8.5X27X1
# 030
MPN: GOM 90507
Caoutchouc de fixation du radiateur à la carrosserie
# 031
MPN: GOM 90506
Caoutchouc de fixation du radiateur à la carrosserie
# 032
MPN: DST 68137
Ø de l'écrou 8X1.25
# 033
MPN: DST 53397
ECROU DE FIXATION NOURICE AU CORPS Ø 8X1.25
Cette pièce remplace le numéro de pièce 53397
# 034
MPN: RNT 87234
Rondelle Ø 8
Cette pièce remplace le numéro de pièce 87234
# 035
MPN: MN 89770
TUYAU EN CAOUTCHOUC DU RADIATEUR À NOURICE L = 1500 MM
# 036
MPN: FRN 79813
COLLIER EN FORME DE TUYAU
# 037
MPN: VAT 75602
vis autobloquante
# 038
MPN: RNT 84155
Rondelle
# 039
MPN: 330339200
TAPEUR POUR RADIATEUR (DE VOITURE)
depuis £134,67
depuis £134,67
# 040
MPN: GN 93471
JOINT D'ÉPAISSEUR (DE LA VOITURE)
# 041
MPN: MN 89770
Tuyau de vidange d'eau de Nourice L = 1000 mm
# 042
MPN: 329-33-35-00
CAOUTCHOUC FAÇONNÉ
# 043
MPN: 403-08-23-00
VENTILATEUR CONDENSEUR
# 044
MPN: RNT 35345
Rondelle
# 045
MPN: DNT 47046
NOIX
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 47046
# 046
MPN: FRN 86390
CÂBLES DE SERRAGE
