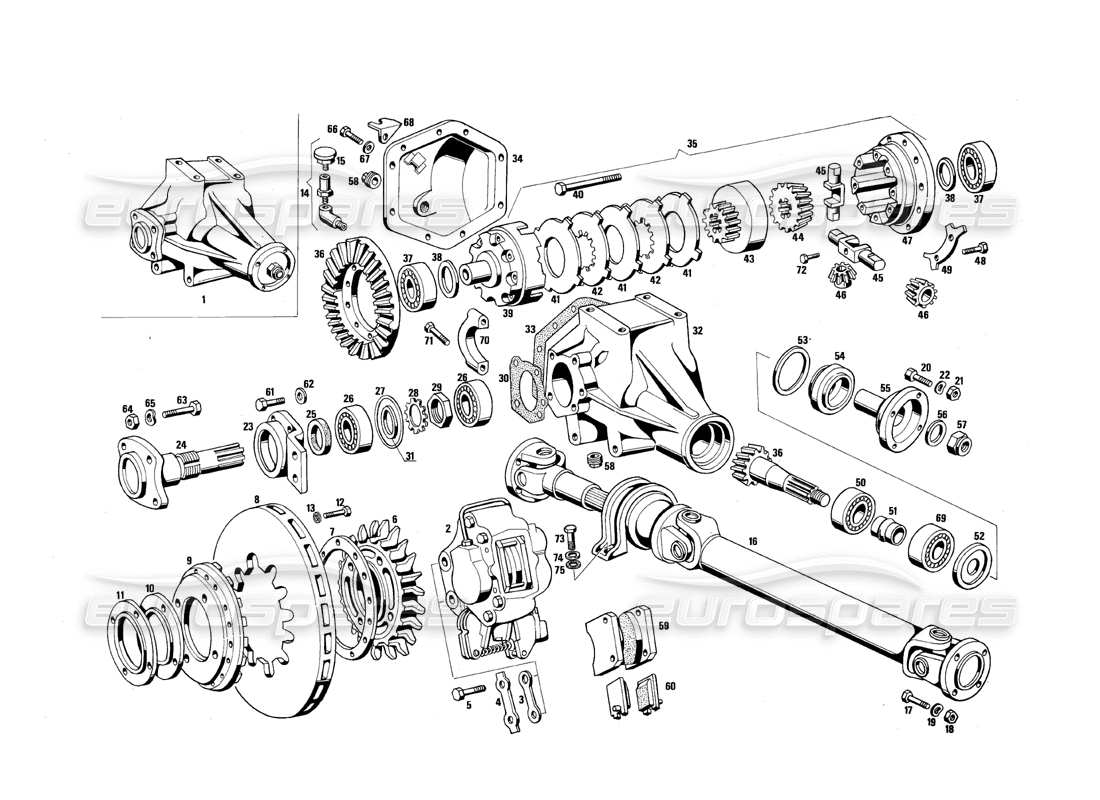

017 - Différentiel et arbre d'hélice
Maserati QTP.V8 4.9 (S3) 1979 Differential and Propeller shaft Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
329-18-00-00
ENSEMBLE D'ESSIEU 4HU-001-115000 (TRANSM. EU. GEAR. ET USA AUT. TRANSM.)
#
001
MPN:
330-18-00-00
ENSEMBLE D'ESSIEU 4HU-001-115CCA (TRANSMISSION AUTOMATIQUE EUROPE)
#
002
MPN:
329-51-06-01
ÉTRIER ARRIÈRE DROIT 1
#
002
MPN:
329-51-07-01
ETRIER ARRIÈRE GAUCHE
#
003
MPN:
329-51-08-00
ESPACEUR SUPPORT D'ÉTRIER MM
#
003
MPN:
329-51-08-01
ESPACEUR DE SUPPORT D'ÉTRIER MM 0.5
#
004
MPN:
329-51-10-00
BOULON DE FIXATION
#
005
MPN:
BNT 68437
Ø du boulon 12X1.25X35
#
006
MPN:
329-17-77-00
DISQUE D'ENTRETOISE VENTILÉ
#
007
MPN:
329-51-04-00
ANNEAU DE RETENUE
#
008
MPN:
329510200
DISQUE VENTILÉ
depuis
£157,32
depuis
£157,32
#
009
MPN:
329-51-03-00
Boîtier de disque
#
010
MPN:
329-17-98-00
ESPACEUR AXE-DISQUE 2.5 MM
#
011
MPN:
329-17-98-01
ESPACEUR AXE-DISQUE * 2 MM
#
012
MPN:
BNT 78568
Traduction en cours......
#
013
MPN:
RAT 92728
Traduction en cours......
#
014
MPN:
329-17-68-00
ENSEMBLE DE RESPIRATION D'ESSIEU
#
015
MPN:
322-55-25-00
RESPIRATION
#
016
MPN:
330-11-20-00
ENSEMBLE D'ARBRE D'HÉLICE POUR TRANSMISSION AUTOMATIQUE
depuis
£2 402,58
depuis
£2 402,58
#
016
MPN:
330-14-83-00
ENSEMBLE D'ARBRE D'HÉLICE
#
017
MPN:
BN48703
Traduction en cours......
#
018
MPN:
DN 89687
Écrou Ø 11XL.5X8
#
019
MPN:
RAT 66404
Rondelle Ø 7/16
#
020
MPN:
BN 91496
Ø du boulon de fixation de l'arbre 3/8X24UNF
#
021
MPN:
DST 90935
Ø de l'écrou 3/8X24UNF
#
022
MPN:
RAT 90278
Rondelle de retenue Ø 3/8
#
023
MPN:
329-51-17-00
SUPPORT D'ÉTRIER DE FREIN ARRIÈRE GAUCHE
#
023
MPN:
329-51-18-00
SUPPORT D'ÉTRIER DE FREIN ARRIÈRE DROIT
#
024
MPN:
129 TP 85795
ARBRE D'ESSIEU INTÉRIEUR
#
025
MPN:
129 TP 85794
JOINT
#
026
MPN:
CSC 85770
ROULEMENT D'ARBRE D'ESSIEU INTÉRIEUR
#
027
MPN:
GOM 83909
JOINT HUILE
#
028
MPN:
RDL 83907
Rondelle DE RETENUE
#
029
MPN:
DNT 83908
CONTRE-ÉCROU DE ROULEMENT
#
030
MPN:
120 TP 83914
ESPACEUR PORTE-ÉTRIER
#
031
MPN:
129 TP 85746
ESPACEUR DE ROULEMENT
#
032
MPN:
120 TP 83911
ENSEMBLE D'ENGRENAGES DIFFÉRENTIELS
#
032
MPN:
120 TP 83911
ENSEMBLE D'ENGRENAGES DIFFÉRENTIELS
#
033
MPN:
101-10054-48263
Joint, diff. couvercle d'engrenage
#
033
MPN:
101-10054-48263
Joint, diff. couvercle d'engrenage
#
034
MPN:
101-10052-48262
Diff. couvercle d'engrenage
#
034
MPN:
101-10052-48262
Diff. couvercle d'engrenage
#
035
MPN:
109 - TP 51308
ENGRENAGES AUTOBLOQUANTS R = 13/49
#
035
MPN:
109 - TP 51308
ENGRENAGES AUTOBLOQUANTS R = 13/49
#
035
MPN:
115 TP 51309
Engrenages autobloquants pour R = 13/43 - 13/46 - 14/43
depuis
£3 068,96
depuis
£3 068,96
#
035
MPN:
115 TP 51309
Engrenages autobloquants pour R = 13/43 - 13/46 - 14/43
depuis
£3 068,96
depuis
£3 068,96
#
036
MPN:
115 TP 71045
JEU D'ENGRENAGES CONIQUES R = 13/43 (OPTIONNEL)
depuis
£0,47
depuis
£0,47
#
036
MPN:
115 TP 71045
JEU D'ENGRENAGES CONIQUES R = 13/43 (OPTIONNEL)
depuis
£0,47
depuis
£0,47
#
036
MPN:
115 TP 71046
JEU D'ENGRENAGES CONIQUES R = 13/46 (TRANSM. À ENGRENAGES ET TRANSM. AUTOMATIQUE USA)
depuis
£3 620,68
depuis
£3 620,68
#
036
MPN:
115 TP 71046
JEU D'ENGRENAGES CONIQUES R = 13/46 (TRANSM. À ENGRENAGES ET TRANSM. AUTOMATIQUE USA)
depuis
£3 620,68
depuis
£3 620,68
#
036
MPN:
115 TP 71047
JEU D'ENGRENAGES CONIQUES R = 13/49 (OPTIONNEL)
#
036
MPN:
115 TP 71047
JEU D'ENGRENAGES CONIQUES R = 13/49 (OPTIONNEL)
#
036
MPN:
115 TP 71049
JEU DE PIGNONS CONIQUES R = 14/43 (TRANSMISSION AUTOMATIQUE EUROPE)
#
036
MPN:
115 TP 71049
JEU DE PIGNONS CONIQUES R = 14/43 (TRANSMISSION AUTOMATIQUE EUROPE)
#
037
MPN:
CSC 48297
ROULEMENT DIFFÉRENTIEL
#
037
MPN:
CSC 48297
ROULEMENT DIFFÉRENTIEL
#
038
MPN:
101.10507.48296
BAGUE D'ESPACEMENT DE ROULEMENT
#
038
MPN:
101.10507.48296
BAGUE D'ESPACEMENT DE ROULEMENT
#
039
MPN:
109 - TP 55914
BRIDE, ENGRENAGE AUTOBLOQUANT
#
039
MPN:
109 - TP 55914
BRIDE, ENGRENAGE AUTOBLOQUANT
#
040
MPN:
BN 55919
BOULON DE FIXATION
#
040
MPN:
BN 55919
BOULON DE FIXATION
#
041
MPN:
101 /7 TP 54008
PLATEAU DE PRESSION D'EMBRAYAGE
#
041
MPN:
101 /7 TP 54008
PLATEAU DE PRESSION D'EMBRAYAGE
#
042
MPN:
101/7 - TP 54009
PLATEAU DE PRESSION D'EMBRAYAGE INTERMÉDIAIRE
#
042
MPN:
101/7 - TP 54009
PLATEAU DE PRESSION D'EMBRAYAGE INTERMÉDIAIRE
#
043
MPN:
109TP55915
BRIDE DE MAINTIEN DE PLAQUE
#
043
MPN:
109TP55915
BRIDE DE MAINTIEN DE PLAQUE
#
044
MPN:
109TP55944
ENGRENAGE PLANÉTAIRE DIFFÉRENTIEL
#
044
MPN:
109TP55944
ENGRENAGE PLANÉTAIRE DIFFÉRENTIEL
#
045
MPN:
109TP55916
JOURNAL CROISÉ
#
045
MPN:
109TP55916
JOURNAL CROISÉ
#
046
MPN:
109TP55917
ENGRENAGE PLANÉTAIRE
#
046
MPN:
109TP55917
ENGRENAGE PLANÉTAIRE
#
047
MPN:
109TP55912
BRIDE DE RETENUE DE COURONNE
#
047
MPN:
109TP55912
BRIDE DE RETENUE DE COURONNE
#
048
MPN:
BN48309
BOULON DE FIXATION DE LA COURONNE
#
048
MPN:
BN48309
BOULON DE FIXATION DE LA COURONNE
#
049
MPN:
RDL 48310
PLAQUE DE RETENUE
#
049
MPN:
RDL 48310
PLAQUE DE RETENUE
#
050
MPN:
CSC 71010
PALIER
#
050
MPN:
CSC 71010
PALIER
#
051
MPN:
120 TP 83915
ESPACEUR DE ROULEMENT
#
051
MPN:
120 TP 83915
ESPACEUR DE ROULEMENT
#
052
MPN:
101 10741 48304
JOINT
#
052
MPN:
101 10741 48304
JOINT
#
053
MPN:
TP 48201
JOINT D'ÉTANCHÉITÉ
#
053
MPN:
TP 48201
JOINT D'ÉTANCHÉITÉ
#
054
MPN:
129 TP 85792
BAGUE D'ÉTANCHÉITÉ
#
054
MPN:
129 TP 85792
BAGUE D'ÉTANCHÉITÉ
#
055
MPN:
129 TP 85793
Bride de pignon
#
055
MPN:
129 TP 85793
Bride de pignon
#
056
MPN:
RN 48308
Rondelle
#
056
MPN:
RN 48308
Rondelle
#
057
MPN:
DCN48307
NOIX
#
057
MPN:
DCN48307
NOIX
#
058
MPN:
TN 48274
BOUCHON DE REMPLISSAGE D'HUILE
#
058
MPN:
TN 48274
BOUCHON DE REMPLISSAGE D'HUILE
#
059
MPN:
116 FP 71164
JEU DE PLAQUETTES DE FREIN ARRIÈRE
#
059
MPN:
116 FP 71164
JEU DE PLAQUETTES DE FREIN ARRIÈRE
#

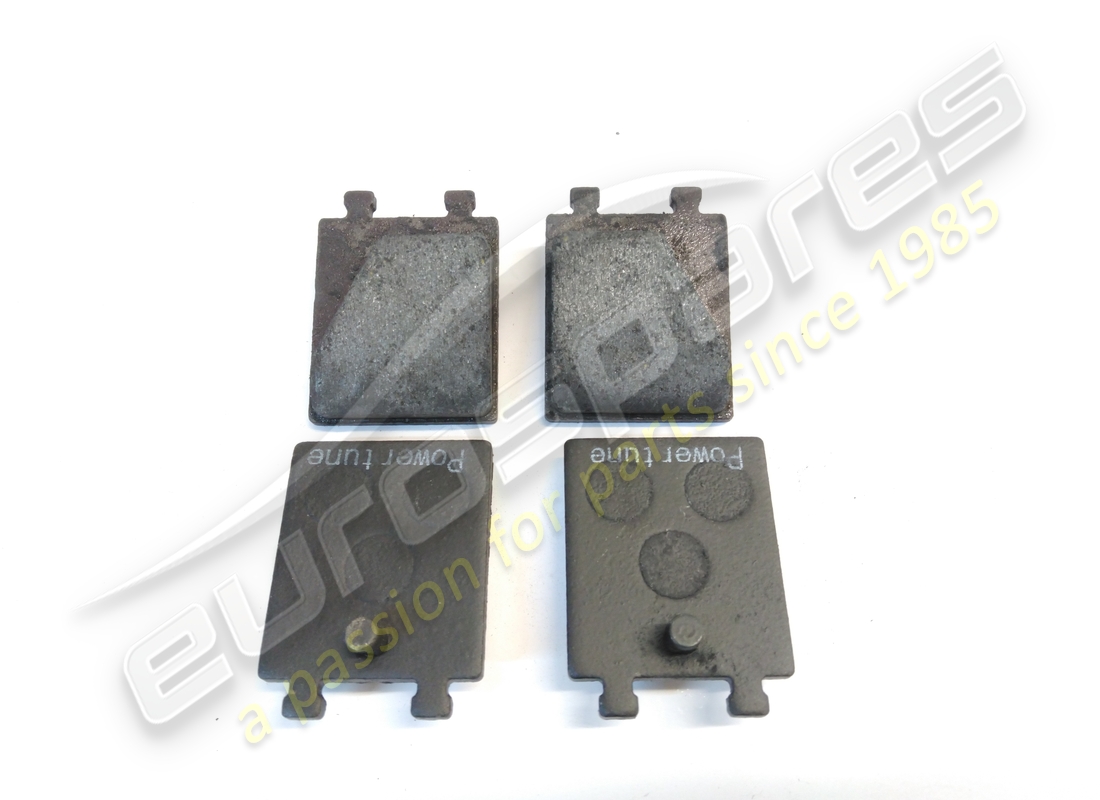

060
MPN:
107 FP 65988
JEU DE PLAQUETTES DE FREIN A MAIN
depuis
£387,94
depuis
£387,94
#
060
MPN:
107 FP 65988
JEU DE PLAQUETTES DE FREIN A MAIN
depuis
£387,94
depuis
£387,94
#
061
MPN:
BN 83905
Brides latérales, boulon de fixation
#
061
MPN:
BN 83905
Brides latérales, boulon de fixation
#
062
MPN:
RSN 83904
Rondelle
#
062
MPN:
RSN 83904
Rondelle
#
063
MPN:
BN 93950
Ø boulon de fixation du disque de frein 7/16X20X70
#
063
MPN:
BN 93950
Ø boulon de fixation du disque de frein 7/16X20X70
#
064
MPN:
DST 68149
CONTRE-ÉCROU
#
065
MPN:
RDI 55639
Rondelle
#
066
MPN:
BN48275
BOULON DE COUVERCLE D'ENGRENAGE DIFFÉRENTIEL
#
067
MPN:
RSN 48276
Rondelle
#
068
MPN:
120 TP 81548
SUPPORT DE MAINTIEN DU RENIFLARD
#
069
MPN:
CSC 71011
Roulement de pignon, côté bride
#
070
MPN:
101 TP 48271
CHAPEAU DE RETENUE DE ROULEMENT
#
071
MPN:
BN 48272
Boulon à capuchon
#
072
MPN:
109 TP 55918
PIN JOURNAL CROISÉ
#
073
MPN:
BNT 93631
Ø du boulon de support d'arbre d'hélice 12X1.75X30
#
074
MPN:
RNT47085
Ø de la Rondelle 12
depuis
£3,44
depuis
£3,44
#
075
MPN:
RDI55938
Ø de la Rondelle 12
-1979-part-diagram-018.webp "MASERATI QTP.V8 4.9 (S3) 1979 CADRE SCHÉMA DES PIÈCES")
-1979-part-diagram-019.webp "MASERATI QTP.V8 4.9 (S3) 1979 SUSPENSION AVANT SCHÉMA DES PIÈCES")
-1979-part-diagram-020.webp "MASERATI QTP.V8 4.9 (S3) 1979 SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-1979-part-diagram-021.webp "MASERATI QTP.V8 4.9 (S3) 1979 PIÈCES DE DIRECTION ET PÉDALES SCHÉMA DES PIÈCES")
-1979-part-diagram-022.webp "MASERATI QTP.V8 4.9 (S3) 1979 CONTRÔLE DES RUPTURES SCHÉMA DES PIÈCES")
-1979-part-diagram-023.webp "MASERATI QTP.V8 4.9 (S3) 1979 RÉSERVOIRS DE CARBURANT ET POMPES SCHÉMA DES PIÈCES")
-1979-part-diagram-024.webp "MASERATI QTP.V8 4.9 (S3) 1979 SYSTÈME D'ALIMENTATION EN CARBURANT (VERSION AMÉRICAINE) SCHÉMA DES PIÈCES")
-1979-part-diagram-025.webp "MASERATI QTP.V8 4.9 (S3) 1979 TUYAUX D'ÉCHAPPEMENT ET POMPE À AIR SCHÉMA DES PIÈCES")
-1979-part-diagram-026.webp "MASERATI QTP.V8 4.9 (S3) 1979 CONDITIONNEMENT SCHÉMA DES PIÈCES")
-1979-part-diagram-027.webp "MASERATI QTP.V8 4.9 (S3) 1979 LUMIÈRES SCHÉMA DES PIÈCES")
-1979-part-diagram-028.webp "MASERATI QTP.V8 4.9 (S3) 1979 SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-029.webp "MASERATI QTP.V8 4.9 (S3) 1979 CARROSSERIE SCHÉMA DES PIÈCES")
-1979-part-diagram-030.webp "MASERATI QTP.V8 4.9 (S3) 1979 DES PORTES SCHÉMA DES PIÈCES")
-1979-part-diagram-031.webp "MASERATI QTP.V8 4.9 (S3) 1979 PARE-CHOCS ET LUNETTES SCHÉMA DES PIÈCES")
-1979-part-diagram-032.webp "MASERATI QTP.V8 4.9 (S3) 1979 COMPARTIMENT MOTEUR ET COFFRE SCHÉMA DES PIÈCES")
-1979-part-diagram-033.webp "MASERATI QTP.V8 4.9 (S3) 1979 REMBOURRAGE INTERNE SCHÉMA DES PIÈCES")
-1979-part-diagram-034.webp "MASERATI QTP.V8 4.9 (S3) 1979 DES PLACES SCHÉMA DES PIÈCES")
-1979-part-diagram-035.webp "MASERATI QTP.V8 4.9 (S3) 1979 LES TAPIS SCHÉMA DES PIÈCES")
-1979-part-diagram-036.webp "MASERATI QTP.V8 4.9 (S3) 1979 OUTILS SCHÉMA DES PIÈCES")
-1979-part-diagram-001.webp "MASERATI QTP.V8 4.9 (S3) 1979 CULASSES CYLINDRIQUES SCHÉMA DES PIÈCES")
-1979-part-diagram-002.webp "MASERATI QTP.V8 4.9 (S3) 1979 CARTER MOTEUR SCHÉMA DES PIÈCES")
-1979-part-diagram-003.webp "MASERATI QTP.V8 4.9 (S3) 1979 PIÈCES MOBILES SCHÉMA DES PIÈCES")
-1979-part-diagram-004.webp "MASERATI QTP.V8 4.9 (S3) 1979 HORAIRE SCHÉMA DES PIÈCES")
-1979-part-diagram-005.webp "MASERATI QTP.V8 4.9 (S3) 1979 POMPE À HUILE - POMPE À EAU SCHÉMA DES PIÈCES")
-1979-part-diagram-006.webp "MASERATI QTP.V8 4.9 (S3) 1979 COURROIES ET POULIE SCHÉMA DES PIÈCES")
-1979-part-diagram-007.webp "MASERATI QTP.V8 4.9 (S3) 1979 REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-1979-part-diagram-008.webp "MASERATI QTP.V8 4.9 (S3) 1979 ÉQUIPEMENT ÉLECTRIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-009.webp "MASERATI QTP.V8 4.9 (S3) 1979 COLLECTEUR D'ADMISSION D'AIR ET BOÎTIER SCHÉMA DES PIÈCES")
-1979-part-diagram-010.webp "MASERATI QTP.V8 4.9 (S3) 1979 CARBURATEUR SCHÉMA DES PIÈCES")
-1979-part-diagram-011.webp "MASERATI QTP.V8 4.9 (S3) 1979 EMBRAYAGE SCHÉMA DES PIÈCES")
-1979-part-diagram-012.webp "MASERATI QTP.V8 4.9 (S3) 1979 BOÎTIER DE TRANSMISSION SCHÉMA DES PIÈCES")
-1979-part-diagram-013.webp "MASERATI QTP.V8 4.9 (S3) 1979 ENGRENAGE DE TRANSMISSION SCHÉMA DES PIÈCES")
-1979-part-diagram-014.webp "MASERATI QTP.V8 4.9 (S3) 1979 CONTRÔLE DES TRANSMISSIONS SCHÉMA DES PIÈCES")
-1979-part-diagram-015.webp "MASERATI QTP.V8 4.9 (S3) 1979 PÉDALES ET COMMANDES - TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
-1979-part-diagram-016.webp "MASERATI QTP.V8 4.9 (S3) 1979 TRANSMISSION AUTOMATIQUE SCHÉMA DES PIÈCES")
