019 - Suspension avant

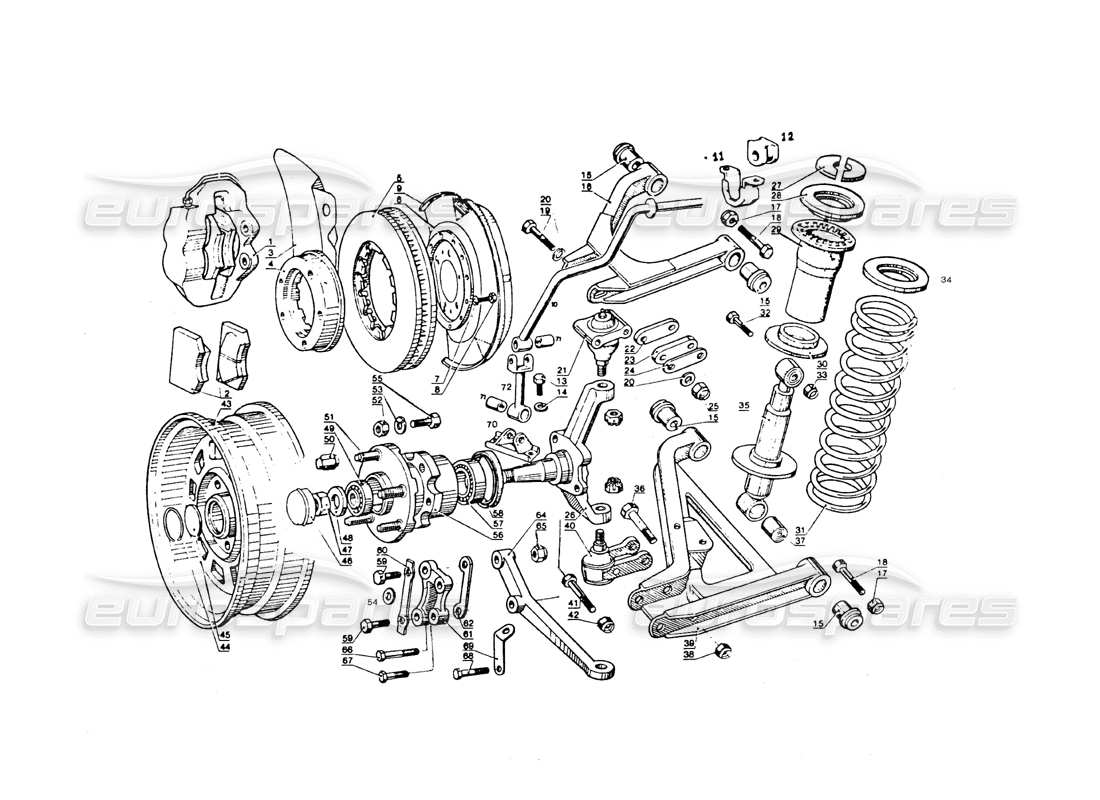

Maserati QTP.V8 4.9 (S3) 1979 Front Suspension Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
329-50-06-00
ETRIER AVANT DROIT
#
001
MPN:
329-50-07-00
Etrier avant gauche
#
002
MPN:
116 FA 71163

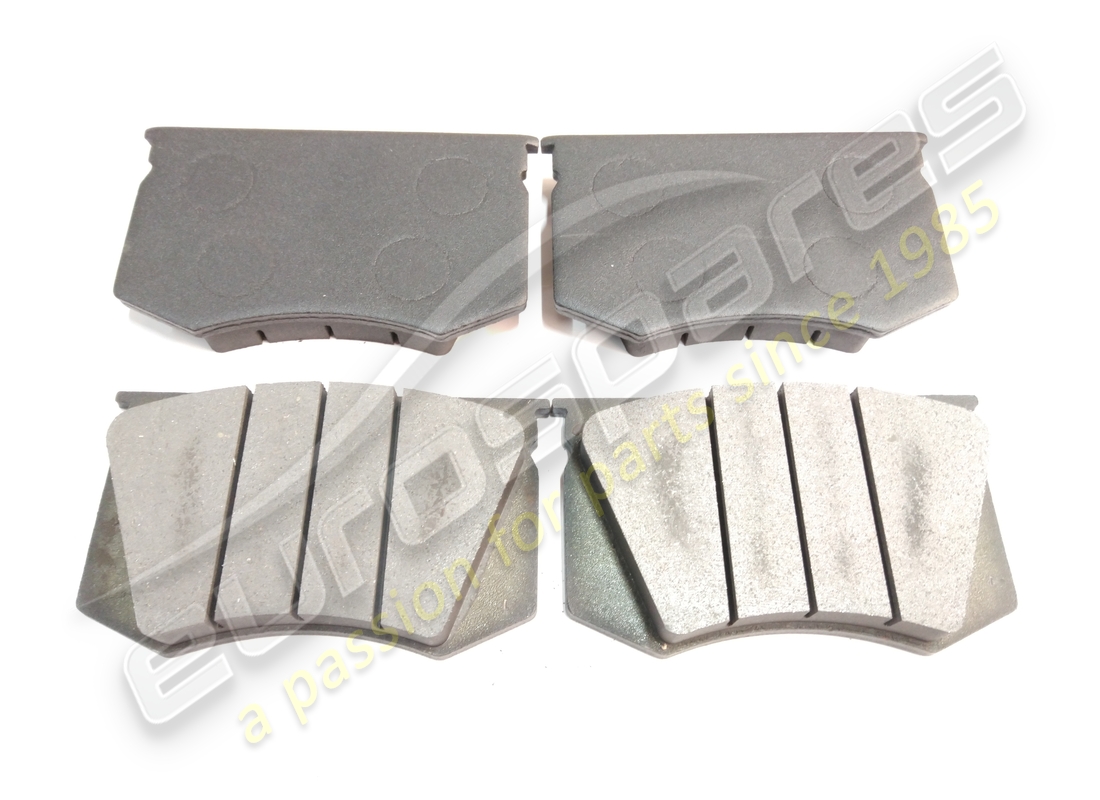

PLAQUETTES DE FREIN AVANT
depuis
£160,95
depuis
£160,95
#
003
MPN:
329-50-27-00
CONVOYEUR D'AIR
#
004
MPN:
329-50-02-00
Boîtier de disque
#
005
MPN:
329500300
DISQUE DE FREIN VENTILÉ
depuis
£151,84
depuis
£151,84
#
006
MPN:
329-50-04-00
LA BAGUE DE VERROUILLAGE
#
007
MPN:
RAT 92728
Ø de la Rondelle 5
#
008
MPN:
BNT 78658
Ø du boulon 5X16
#
009
MPN:
329-50-10-00
COUVERCLE DE FREIN AVANT
#
010
MPN:
330-40-55-00
BARRE STABILISATRICE (EUROPE)
#
010
MPN:
330-40-55-40
BARRE STABILISATRICE (USA)
#
011
MPN:
329-40-56-00
SUPPORT POUR BARRE STABILISATRICE
#
012
MPN:
330-40-69-00
ISOLANT (EUROPE)
#
012
MPN:
330406940
ISOLANT (ÉTATS-UNIS)
depuis
£1,64
depuis
£1,64
#
013
MPN:
VNT 53866
Ø du boulon 8X20
#
014
MPN:
RSN 3 2 6 3 5
Ø de la Rondelle 8
#
015
MPN:
163038
DOUILLES DE SUSPENSION
depuis
£48,68
depuis
£48,68
#
016
MPN:
329-41-26-20
BRAS DE SUSPENSION, DROIT
#
016
MPN:
329-41-27-20
BRAS DE SUSPENSION, GAUCHE
#
017
MPN:
DST 68161
NOIX
#
018
MPN:
BNT 67214
Ø du boulon 12X75
#
019
MPN:
BNT 48795
Ø du boulon 10X100
#
020
MPN:
RNT 87232
Rondelle
#
021
MPN:
329400700
JOINT SUPÉRIEUR
depuis
£312,60
depuis
£312,60
#
022
MPN:
329-40-71-02
ESPACEUR
#
023
MPN:
329-40-71-00
ESPACEUR
#
024
MPN:
329-40-71-01
ESPACEUR
#
025
MPN:
DST 51421
Écrou de joint supérieur Ø 10XL.5X12.1
#
026
MPN:
329-40-03-00
BROCHE DE SUSPENSION, LH (JUSQU'À 99TH VOITURE)
#
026
MPN:
329-40-04-00
Axe de suspension, droit (jusqu'à 99TH voiture)
#
026
MPN:
330400300
BROCHE DE SUSPENSION, GAUCHE (DE 100TH VOITURE)
depuis
£399,54
depuis
£399,54
#
026
MPN:
330400400
AXE DE SUSPENSION, DROIT (DE 100TH VOITURE)
depuis
£399,54
depuis
£399,54
#
027
MPN:
329-40-66-00
RETENUES
#
028
MPN:
330408100
ANNEAU DE RETENUE
depuis
£3,85
depuis
£3,85
#
029
MPN:
330408000
ANNEAU ÉLASTIQUE
depuis
£59,04
depuis
£59,04
#
030
MPN:
330407200
ANNEAU ÉLASTIQUE
depuis
£5,90
depuis
£5,90
#
031
MPN:
330402620
PRINTEMPS (EUROPE)
depuis
£73,94
depuis
£73,94
#
031
MPN:
330-40-26-40
PRINTEMPS (ÉTATS-UNIS)
#
032
MPN:
BNT 67214
BOULON
#
033
MPN:
DST 55222
NOIX
#
034
MPN:
329402100
ESPACEUR POUR RESSORT
depuis
£3,52
depuis
£3,52
#
035
MPN:
330-40-24-00
Amortisseur avant
Remplacement
Remplacement
#
036
MPN:
BNT 91063
BOULON
#
037
MPN:
SLN 74910
DOUILLE EN CAOUTCHOUC
#
038
MPN:
DST 55222
NOIX
#
039
MPN:
330-41-00-00
BRAS INFÉRIEUR, DROIT
#
039
MPN:
330-41-01-00
Bras inférieur, gauche
#
040
MPN:
329-41-12-00
ARTICULATION INFÉRIEURE
#
041
MPN:
BNT 91063
Boulon de joint inférieur 0 10Mx85
#
042
MPN:
DST 51421
BOULON ÉCROU
#
043
MPN:
329-44-01-20
DISQUE DE ROUE
#
044
MPN:
322-44-15-00
BAGUE D'ARRÊT
#
045
MPN:
329-44-13-00
BOUCLIER ANTI-POUSSIÈRE
#
046
MPN:
301-40-92-00
PRISE (DE 100TH VOITURE)
#
046
MPN:
329-40-92-00
Prise (jusqu'à 99TH voiture)
#
047
MPN:
50320046
ÉCROU DE FIXATION DE BROCHE, DROIT
depuis
£2,72
depuis
£2,72
#
047
MPN:
50320047
ÉCROU DE FIXATION DE BROCHE, LH
depuis
£3,35
depuis
£3,35
#
048
MPN:
503-20-022
Rondelle
#
049
MPN:
CSC 93544
Roulement extérieur (jusqu'à 99TH voiture)
#
049
MPN:
CSC 94294
ROULEMENT EXTERIEUR (DE 100TH VOITURE)
#
050
MPN:
50322014
ÉCROU DE ROUE
depuis
£6,97
depuis
£6,97
#
051
MPN:
329-17-24-00
BOULON DE ROUE
#
052
MPN:
DST 51421
ECROU DE DISQUE DE FREIN
#
053
MPN:
RAT. 45681
Rondelle
Cette pièce remplace le numéro de pièce 45681
#
054
MPN:
RNT 88658
Rondelle d'arrêt
#
055
MPN:
BNT 34174
BOULON DE DISQUE DE FREIN
#
056
MPN:
329-40-17-00
Moyeu de roue avant (pour 99TH voiture)
#
056
MPN:
330-90-17-00
MOYEU DE ROUE AVANT (DE 100TH VOITURE)
#
057
MPN:
CSC 93545
ROULEMENT INTÉRIEUR (VERS 99TH VOITURE)
#
057
MPN:
CSC/48233
ROULEMENT INTÉRIEUR (DE 100TH VOITURE)
#
058
MPN:
ANT 93546
BAGUE D'ÉTANCHÉITÉ
#
059
MPN:
BNT 90443
ATCH D'ÉTRIER AVANT. BOULON
#
060
MPN:
329-50-24-01
RETENUE D'ÉTRIER
#
061
MPN:
329-50-22-00
Support d'étrier
#
062
MPN:
329-50-23-00
Entretoise d'étrier
#
062
MPN:
329-50-23-01
Entretoise d'étrier
#
064
MPN:
329-47-28-00
LEVIER DE DIRECTION DROIT
#
064
MPN:
329-47-29-00
LEVIER DE DIRECTION GAUCHE
#
065
MPN:
DST 65851
MONTAGE DE L'ÉTRIER. NOIX
Cette pièce remplace le numéro de pièce DST 68049
#
066
MPN:
329-50-29-00
BOULON DE SUPPORT D'ÉTRIER
#
067
MPN:
329-50-28-00
BOULON DE SUPPORT D'ÉTRIER
#
068
MPN:
BNT 89915
BOULON DE LEVIER DE DIRECTION
#
069
MPN:
329-50-25-00
RETENUE D'ÉTRIER DROIT
#
069
MPN:
329-50-26-00
RETRAIT D'ÉTRIER GAUCHE
#
070
MPN:
329-40-87-00
Support inférieur LH
#
070
MPN:
329-40-88-00
Support inférieur RH
#
071
MPN:
329409100
DOUILLE EN CAOUTCHOUC
depuis
£3,77
depuis
£3,77
#
072
MPN:
329-40-51-00
TIGE
