020 - Suspension arrière

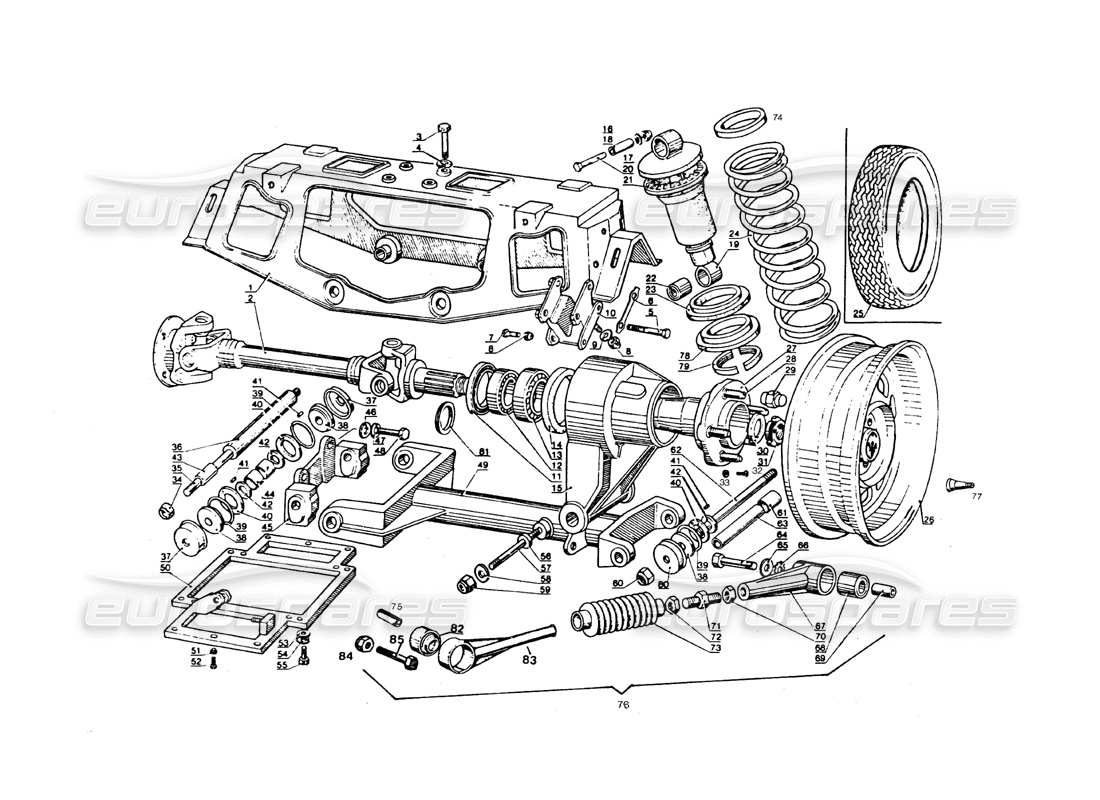

Maserati QTP.V8 4.9 (S3) 1979 Rear Suspension Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 329-17-55-00
TRAVERSE ARRIÈRE
# 002
MPN: 329173100
ARBRE D'ESSIEU UNIVERSEL
depuis £341,26
depuis £341,26
# 003
MPN: BNT 90438
BOULON DE FIXATION DIFFÉRENTIEL
# 004
MPN: RSN57782
Rondelle
# 005
MPN: BNT54001
BOULON DE FIXATION DU SUPPORT
# 006
MPN: 329-18-62-00
RETENUE
# 007
MPN: BNT. 47015
BOULON
# 008
MPN: DST 53397
NOIX
Cette pièce remplace le numéro de pièce 53397
# 009
MPN: RNT 55379
Rondelle
# 010
MPN: 329173900
SUPPORT DE TRAVERSE, AVANT GAUCHE, ARRIÈRE DROIT
depuis £60,00
depuis £60,00
# 010
MPN: 329174000
SUPPORT DE TRAVERSE, AVANT DROIT, ARRIÈRE GAUCHE
depuis £60,00
depuis £60,00
# 011
MPN: ANT 93550
Bague de retenue intérieure
# 012
MPN: CSC 91478
ROULEMENT EXTÉRIEUR
# 012
MPN: CSC 91479
ROULEMENT INTERIEUR
# 013
MPN: CSC 93549
ROULEMENT EXTÉRIEUR
# 014
MPN: ANT57793
ANNEAU DE RETENUE EXTERNE
depuis £75,66
depuis £75,66
# 015
MPN: 329-17-10-20
Support de moyeu droit avec inclinaison de 10' (à partir du châssis n° 0226)
# 015
MPN: 329-17-11-20
Support de moyeu gauche avec inclinaison de 10' (à partir du châssis n° 0226)
# 016
MPN: DST 65851
Écrou de fixation de suspension arrière
Cette pièce remplace le numéro de pièce DST 68049
# 017
MPN: RNT 88658
Rondelle
# 018
MPN: 317-42-71-00
BUISSON
# 019
MPN: 329-42-65-00
Amortisseur arrière
# 020
MPN: BNT 65441
Boulon de fixation d'amortisseur
# 021
MPN: 329-42-68-00
ANNEAU DE RETENUE
# 022
MPN: 50621040
DOUILLE EN CAOUTCHOUC
depuis £29,55
depuis £29,55
# 023
MPN: 329-42-69-00
RESSORT DE RETENUE
# 024
MPN: 330-42-78-00
PRINTEMPS (EUROPE)
# 024
MPN: 330-42-78-40
PRINTEMPS (ÉTATS-UNIS)
# 025
MPN: PNM 92963
PNEU AVANT ET ARRIÈRE (PIRELLI 225/70 VR 15 CN12)
# 025
MPN: PNM 93103
PNEU AVANT ET ARRIÈRE (MICHELIN 225/70 VR 15 XWX)
# 026
MPN: 329-44-01-20
DISQUE DE ROUE (VOIR TABLEAU 17)
# 027
MPN: 329-17-03-00
ARBRE DE MOYEU
# 028
MPN: 329-17-24-00
GOUJON DE ROUE
depuis £38,26
depuis £38,26
# 029
MPN: 50322014
BOULON DE ROUE
depuis £6,97
depuis £6,97
# 030
MPN: 329-17-80-00
RONDELLE D' Rondelle DE RETENUE
# 031
MPN: GH 93659
Écrou de retenue Ø 30X1.5X14
# 032
MPN: VNT 73707
VIS ALLEN Ø5X0.8X12
# 033
MPN: RDI 84152
RONDELLE Rondelle ALLEN Ø 5
# 034
MPN: DST 68392
ÉCROU DE GOUPILLE
# 035
MPN: 329-42-20-00
PIN DE LIEN
# 036
MPN: 329-42-87-00
ESPACEUR DE LIEN
# 037
MPN: 329-17-23-00
CASQUETTE
# 038
MPN: 329175400
Rondelle D'ANNEAU DE RETENUE
depuis £17,51
depuis £17,51
# 039
MPN: 329179900
ANNEAU DE RETENUE
depuis £3,72
depuis £3,72
# 040
MPN: 329-42-59-00
Rondelle
# 041
MPN: 329-42-89-00
ÉPINGLE
depuis £4,36
depuis £4,36
Cette pièce remplace le numéro de pièce GRN 48095
# 042
MPN: 329-42-90-00
Rondelle SP. 10/10
# 042
MPN: 329-42-90-01
Rondelle SP. 12/10
# 042
MPN: 329-42-90-02
Rondelle SP. 15/10
# 043
MPN: 329-42-14-00
BAGUE DE LIEN
# 044
MPN: 329429300
BUISSON
depuis £3,72
depuis £3,72
# 045
MPN: 329-17-01-00
SUPPORT DE BRAS INFÉRIEUR GAUCHE
# 045
MPN: 329-17-02-00
SUPPORT DE BRAS INFÉRIEUR DROIT
# 046
MPN: RNT/47084
Rondelle
# 047
MPN: RSN 33667
Rondelle
# 048
MPN: BNT 90439
BOULON
# 049
MPN: 329420300
BRAS DE SUSPENSION INFÉRIEUR
depuis £748,27
depuis £748,27
# 050
MPN: 329-18-48-20
PLAQUE DE TRAVERSE
# 051
MPN: DST 51417
Ø de l'écrou 6X1
# 052
MPN: BNT 84149
Ø du boulon 6X16
# 053
MPN: RNT 55379
Rondelle Ø 8
# 054
MPN: RSN 3 2 6 3 5
Ø de la Rondelle 8
# 055
MPN: BNT. 47015
BOULON Ø 8 M.X20
# 056
MPN: 329-42-70-00
DOUILLE DE FIXATION AMORTISSEUR
# 057
MPN: 329-42-31-00
ÉPINGLE
# 058
MPN: RNT 88658
Rondelle
# 059
MPN: DST 65851
Ø de l'écrou 12X1.25
Cette pièce remplace le numéro de pièce DST 68049
# 060
MPN: DST 54896
Ø D'ÉCROU DE DOUILLE 14X1.5
# 061
MPN: 329429200
BUISSON
depuis £5,22
depuis £5,22
# 062
MPN: 329429400
PIN DE SUPPORT DE MOYEU
depuis £22,32
depuis £22,32
# 063
MPN: 329429100
BAGUE DE LIEN
depuis £24,15
depuis £24,15
# 064
MPN: BNT 65442
BOULON DE FIXATION
# 065
MPN: RNT 88658
Rondelle
# 066
MPN: RDI55938
RONDELLE Rondelle
# 067
MPN: 329185400
BRAS ARRIÈRE
depuis £15,82
depuis £15,82
# 068
MPN: 329186000
ARTICULATION DU BRAS
depuis £58,41
depuis £58,41
# 069
MPN: 329186100
BUISSON
depuis £5,22
depuis £5,22
# 070
MPN: DNT 48671
NOIX
# 071
MPN: 329-18-58-00
GOUPILLE DE RÉGLAGE
# 072
MPN: DN 91719
ECROU FILETAGE GAUCHE
# 073
MPN: 329185900
BOUCLIER ANTI-POUSSIÈRE
depuis £5,98
depuis £5,98
# 074
MPN: 329-42-79-00
ESPACEUR DE RESSORT
# 075
MPN: 329-18-63-00
BUISSON
# 076
MPN: 329421600
ENSEMBLE DE SPRAG
depuis £136,21
depuis £136,21
# 077
MPN: 117 SR 73349
SOUPAPE
# 078
MPN: 329-42-66-00
ANNEAU INFÉRIEUR
# 079
MPN: 329-42-67-00
ANNEAU DE RETENUE
# 080
MPN: 329-17-23-00
CASQUETTE
# 081
MPN: 329-17-22-00
ENTRETOISE DE MOYEU ARRIÈRE
# 082
MPN: 329186800
DOUILLE EN CAOUTCHOUC
depuis £234,78
depuis £234,78
# 083
MPN: 329-18-64-00
BRAS AVANT
# 084
MPN: DST 68392
ÉCROU DE FIXATION Ø 14X1.5
# 085
MPN: BNT 62248
Ø du boulon 14
