022 - Contrôle des ruptures

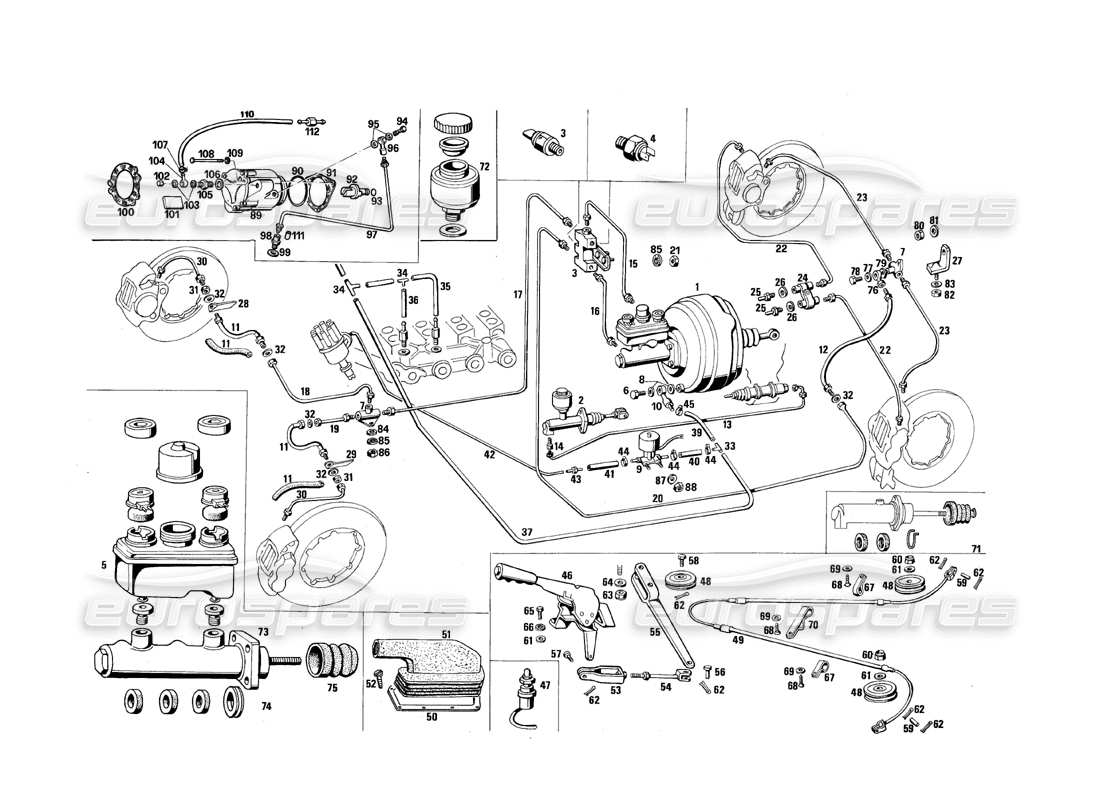

Maserati QTP.V8 4.9 (S3) 1979 Break Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 329-52-86-00
ENSEMBLE DE SERVOFREIN
depuis £1 617,66
depuis £1 617,66
# 002
MPN: 329-55-03-00
MAITRE CYLINDRE PRINCIPAL D'EMBRAYAGE COMPLET
# 003
MPN: 329-55-70-00
VANNE INDICATEUR DE PANNE
# 004
MPN: 329558200
COMMUTATEUR DE FEU STOP
depuis £15,86
depuis £15,86
# 005
MPN: 329-52-87-00
RÉSERVOIR DE FLUIDE AVEC NIVEAU
# 006
MPN: VRN 46447
Ø connecteur de valve de servofrein 5/8 X 18FIL
# 007
MPN: 301-54-37-00
CONNECTEUR EN T DE LIGNE AVANT ET ARRIÈRE
# 008
MPN: GN 46636
JOINT
# 009
MPN: 316-39-18-00
ÉLECTROVANNE DE DÉPRESSION DU DISTRIBUTEUR
# 010
MPN: 329-54-97-00
CLAPET ANTI-RETOUR
# 011
MPN: 329546201
LIGNE FLEXIBLE DE FREIN AVANT
depuis £98,14
depuis £98,14
# 012
MPN: 329-54-65-00
LIGNE FLEXIBLE DE FREIN ARRIÈRE
# 013
MPN: 329-54-68-00
LIGNE FLEXIBLE DE RACCORDEMENT DES POMPES
# 014
MPN: VRN 90242
RÉDUCTION DE LIGNE
# 015
MPN: 329-56-34-00
LIGNE DE CIRCUIT AVANT L = 320 MM DE LA POMPE À L'INDICATEUR
# 016
MPN: 329-56-34-01
LIGNE DE CIRCUIT ARRIÈRE L = 400 MM DE LA POMPE À L'INDICATEUR
# 017
MPN: 329-56-32-03
LIGNE DE L'INDICATEUR AU CONNECTEUR T L = 530 MM
# 018
MPN: 329-56-24:26
LIGNE DU CONNECTEUR EN T À LA LIGNE FLEXIBLE RH L = 1100 MM
# 019
MPN: 315-56-24-12
LIGNE DU CONNECTEUR EN T À LA LIGNE FLEXIBLE GAUCHE L = 390 MM
# 020
MPN: 330-56-54-00
LIGNE DE L'INDICATEUR DE PANNE À LA LIGNE FLEXIBLE ARRIÈRE L = 2640 MM
# 021
MPN: DNT 93620
ÉCROU INDICATEUR 0 5/16X18X8
# 022
MPN: 329-56-10-02
CONDUITE DE L'ÉTRIER ARRIÈRE AU CONNECTEUR DE VIDANGE L = 310 MM
# 023
MPN: 329-56-06-39
LIGNE DE CONNECTEUR EN T ARRIÈRE AUX ÉTRIERS L = 220 MM
# 024
MPN: 329-54-46-00
CONNECTEUR DE VIDANGE D'ÉTRIER ARRIÈRE
depuis £130,44
depuis £130,44
# 025
MPN: 322-55-68-00
PRISE
# 026
MPN: 322-55-69-00
Joint de bouchon
# 027
MPN: 329-54-11-00
SUPPORT DE RACCORD DE VIDANGE
# 028
MPN: 329-50-26-00
PLAQUE DE FIXATION AVANT DROIT FLEX LINE
# 029
MPN: 329-50-25-00
PLAQUE DE FIXATION AVANT GAUCHE FLEX LINE
# 030
MPN: 329-56-04-08
LIGNE D'ÉTRIER AVANT L = 330 MM
# 031
MPN: DNT 46448
ÉCROU DE LIGNE FLEXIBLE
# 033
MPN: RMN 89411
CONNECTEUR LIGNE T
# 034
MPN: RMN 70948
CONNECTEUR LIGNE T
# 035
MPN: MN 54780
TUYAU DE CLAPET ANTI-RETOUR L = 150 MM
Cette pièce remplace le numéro de pièce 54780
# 036
MPN: MN 54780
TUYAU L = 45 MM
Cette pièce remplace le numéro de pièce 54780
# 037
MPN: MN 54780
TUYAU INTERMÉDIAIRE L = 320 MM
Cette pièce remplace le numéro de pièce 54780
# 039
MPN: MN 73376
RACCORD EN T TUYAU VERS SERVOFREIN L = 100 MM
# 040
MPN: MN 89770
RACCORD T TUYAU VERS ÉLECTROVANNE L = 270 MM
# 041
MPN: MN 89770
TUYAU DE L'ÉLECTROVANNE AU CONNECTEUR D'ACCOUPLEMENT L = 100 MM
# 042
MPN: TPN 73446
LIGNE DU CONNECTEUR DE COUPLAGE AU DISTRIBUTEUR L = 1100 MM
# 043
MPN: RMN 78668
RACCORD AVEC TROU RÉGLÉ
# 044
MPN: FRN 79383
COLLIERS DE TUYAU
# 045
MPN: FRN 37824
PINCE DE FIXATION DURITES DE SERVO FREIN
# 046
MPN: 329-59-00-00
ENSEMBLE DE POIGNÉE DE COMMANDE
# 047
MPN: 329-90-19-00
COMMUTATEUR INDICATEUR DE FREIN À MAIN
# 048
MPN: 317-59-33-00
ROULEAU DE CÂBLE
# 049
MPN: 330591300
CABLE DE FREIN A MAIN
depuis £30,05
depuis £30,05
# 050
MPN: 329-59-53-00
SUPPORT DE RETENUE DE CABINE
# 051
MPN: 329-59-54-00
CABINE DE FREIN À MAIN
# 052
MPN: VAT 69035
Ø de vis 3.9X19
# 053
MPN: 329-59-35-00
FOURCHETTE
# 054
MPN: 329-59-55-00
EXTRÉMITÉ DE TIGE DE RÉGLAGE
# 055
MPN: 329-59-30-00
LEVIER
# 056
MPN: 329-59-25-00
ÉPINGLE
# 057
MPN: 329-59-36-00
GOUPILLE DE FOURCHE
# 058
MPN: 329-59-34-00
GOUPILLE À ROULEAU
# 059
MPN: SN 48692
ÉPINGLE
depuis £19,14
depuis £19,14
# 060
MPN: DST/48101
Ø du contre-écrou 8X1.25
# 061
MPN: RNT 87234
Ø de la Rondelle 8
Cette pièce remplace le numéro de pièce 87234
# 062
MPN: CN32502
Ø de la goupille fendue 2X25
# 063
MPN: DST 51421
NOIX
# 064
MPN: RNT 87232
Rondelle
# 065
MPN: BNT 86160
Ø du boulon 8
# 066
MPN: RDI55990
Ø de la Rondelle 8
# 067
MPN: FRN 91195
PINCE DE BLINDAGE EXTERNE DU CÂBLE
# 068
MPN: VAT 75602
Ø de vis 4.8X12.7
# 069
MPN: RNT 84155
Ø de la Rondelle 5
# 070
MPN: FRN 79813
PINCE EN FORME
# 071
MPN: 329-57-44-00
MAITRE CYL. PRINCIPAL D'EMBRAYAGE. TOUR. TROUSSE
# 072
MPN: 329-54-02-00
RÉSERVOIR DE LIQUIDE DE POMPE D'EMBRAYAGE
# 073
MPN: 329-55-78-00
maître cylindre de frein
Cette pièce remplace le numéro de pièce 116 FC 67393
# 074
MPN: 329574300
KIT DE RÉVISION DE MAITRE-CYLINDRE DE FREIN
depuis £6,80
depuis £6,80
# 075
MPN: 329-55-88-00
BOUCLIER ANTI-POUSSIÈRE POUR SERVOFREIN
# 076
MPN: 329-54-42-00
RACCORD DE CONDUITE DE FREIN
# 077
MPN: 329-54-06-00
BOULON
# 078
MPN: GN 67834
JOINT
# 079
MPN: GN 94399
Rondelle DE RACCORD
# 080
MPN: DNT 44352
Écrou de ligne T arrière Ø 10
# 081
MPN: RNT 47087
Ø de la Rondelle 10
# 082
MPN: DST 51418
ÉCROU DE CONNECTEUR Ø 7
# 083
MPN: RNT47210
Ø de la Rondelle 7
# 084
MPN: RNT 87234
RONDELLE DE LIGNE EN T Rondelle Ø 8
Cette pièce remplace le numéro de pièce 87234
# 085
MPN: RSN 55990
Ø de la Rondelle 8
# 086
MPN: DNT 76120
Ø de l'écrou 8X1.25
# 087
MPN: RNT 6701,1
RONDELLE Rondelle -VANNE Ø 6
# 088
MPN: DST 51417
Ø de l'écrou 6X1
# 089
MPN: 420-00-68-00
ENSEMBLE DE SERVOFREIN
depuis £393,75
depuis £393,75
# 090
MPN: GOM 49747
CAOUTCHOUC
depuis £13,04
depuis £13,04
# 091
MPN: 420064100
joint
depuis £0,74
depuis £0,74
# 092
MPN: 420-02-74-00
ARTICULATION
# 093
MPN: GOM 50786
CAOUTCHOUC
# 094
MPN: VRN 93467
BOULON DE CONNECTEUR
# 095
MPN: GN 77875
joint
# 096
MPN: RON 93464
RACCORD DE CONDUITE DE FREIN
# 097
MPN: 420-07-30-20
CONDUITE DE LUBRIFICATION DU SERVOFREIN
# 098
MPN: VRN 93754
BOULON DE CONNECTEUR
# 099
MPN: GN49570
joint
# 100
MPN: 330-57-46-00
JOINT ARRIÈRE
# 101
MPN: 330-57-47-00
Côte
# 102
MPN: DRN 93465
NOIX
# 103
MPN: GN 93471
joint
# 104
MPN: RON 93463
RACCORD DE LIGNE
# 105
MPN: 433-00-30-00
CLAPET ANTI-RETOUR
# 106
MPN: GN 93468
joint
# 107
MPN: FRN 63330
SERRER
# 108
MPN: BN 93469
Ø du boulon du servofrein 6X1.5X95
# 109
MPN: RAT 84157
Rondelle
Cette pièce remplace le numéro de pièce 84157
# 110
MPN: MN 54780
TUYAU L = 360 MM
Cette pièce remplace le numéro de pièce 54780
# 111
MPN: FI 78566
CAOUTCHOUC
# 112
MPN: 433-00-31-00
CLAPET ANTI-RETOUR
