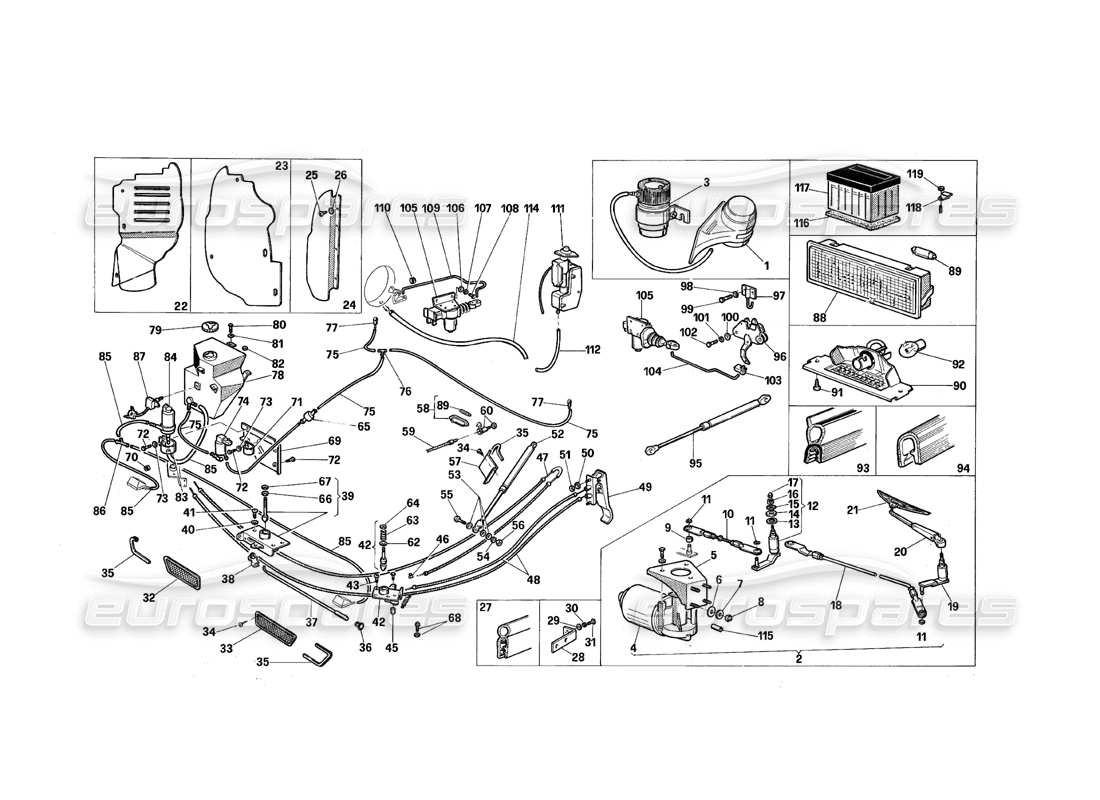

032 - Compartiment moteur et coffre
Maserati QTP.V8 4.9 (S3) 1979 Engine and Trunk Compartment Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
330903400
CORNES PNEUMATIQUES
depuis
£13,95
depuis
£13,95
#
002
MPN:
330-90-70-00
ESSUIE-GLACE ENSEMBLE
#
003
MPN:
330903600
COMPRESSEUR À CORNES
depuis
£22,63
depuis
£22,63
#
004
MPN:
330-90-71-00
Moteur d'essuie-glace
#
005
MPN:
330-90-79-00
SUPPORT MOTEUR
#
006
MPN:
330-90-67-00
UNE Rondelle EN CAOUTCHOUC
#
007
MPN:
RNT 87234
Rondelle
Cette pièce remplace le numéro de pièce 87234
#
008
MPN:
DST 53397
CONTRE-ÉCROU
Cette pièce remplace le numéro de pièce 53397
#
009
MPN:
330-92-23-00
ESPACEUR
#
010
MPN:
330-90-85-00
1ST TIGE D'ESSUIE-GLACE
#
011
MPN:
330-92-39-00
CIRCLIPS
#
012
MPN:
330-90-95-00
ENSEMBLE DE VERROUILLAGE JOINT (1ST)
#
013
MPN:
330-90-67-01
UNE Rondelle EN CAOUTCHOUC
#
014
MPN:
330-92-14-00
ESPACEUR
#
015
MPN:
330-9211-00
NOIX
#
016
MPN:
330-92-12-00
Douille moletée
#
017
MPN:
330-9210-00
CONTRE-ÉCROU
#
018
MPN:
330-90-84-00
2ND TIGE D'ESSUIE-GLACE
#
019
MPN:
330-90-96-00
ENSEMBLE DE VERROUILLAGE JOINT
#
020
MPN:
330-90-88-00
BRAS D'ESSUIE-GLACE GAUCHE ET DROIT
#
021
MPN:
330908900
LAME D'ESSUIE-GLACE
depuis
£22,49
depuis
£22,49
#
022
MPN:
330-65-65-00
AILE AVANT EN PIERRE, LH
#
023
MPN:
330-65-64-00
AILE AVANT EN PIERRE, DROIT
#
024
MPN:
330-65-66-00
AILE ARRIÈRE EN PIERRE, DROIT
#
024
MPN:
330-65-67-00
AILE ARRIÈRE EN PIERRE, LH
#
025
MPN:
VAT 75602
vis autobloquante
#
026
MPN:
RSN 3 2 4 9 7
Rondelle
#
027
MPN:
PR N 66221
COUPE-FROID EN CAOUTCHOUC M 5.30
#
028
MPN:
330-65-31-00
SUPPORT D'AILE
#
029
MPN:
RNT 35345
Rondelle
#
030
MPN:
RDI 58544
CIRCLIPS
#
031
MPN:
BNT49603
BOULON
#
032
MPN:
330-81-60-00
ENTREE D'AIR DU CAPOT DROIT
#
033
MPN:
330-81-61-00
PRISE D'AIR DU CAPOT GAUCHE
#
034
MPN:
VAT 71795
VIS
#
035
MPN:
PRN 81600
MOULAGE EN CAOUTCHOUC
#
036
MPN:
330-88-82-00
BUISSON
#
037
MPN:
330-88-83-00
Levier de déverrouillage du capot
#
038
MPN:
330888400
JOINT DE LEVIER
depuis
£1,11
depuis
£1,11
#
039
MPN:
330-76-30-00
ENSEMBLE DE GÂCHE DE SERRURE
#
040
MPN:
RNT 52134
Rondelle
#
041
MPN:
VNT 93005
VIS
#
042
MPN:
330-76-50-00
SERRURE COMPLÈTE DU CAPOT
#
043
MPN:
VNT 93005
VIS
#
045
MPN:
NPL 94343
PINCE DE FIXATION DE CÂBLE
#
046
MPN:
NPL 94344
Pince de fixation du câble d'urgence
#
047
MPN:
330-76-77-00
CÂBLE D'URGENCE
#
048
MPN:
330766000
CÂBLE BOWDEN
depuis
£3,58
depuis
£3,58
#
049
MPN:
330-76-62-00
POIGNÉE D'OUVERTURE DU CAPOT
#
050
MPN:
RSN 3 2 4 9 7
Rondelle
#
051
MPN:
DNT 77777
NOIX
#
052
MPN:
330888500
PALAN HYDRAULIQUE
depuis
£3,25
depuis
£3,25
#
053
MPN:
RNT 52134
Rondelle
#
054
MPN:
RDI53899
CIRCLIPS
#
055
MPN:
BNT. 53968
BOULON
#
056
MPN:
DNT 80338
NOIX
#
057
MPN:
330-65-38-00
Protection de la boîte à fusibles
#
058
MPN:
309-91-31-00
LUMIÈRE DE CAPOT
#
059
MPN:
330-92-63-00
PRISE
#
060
MPN:
330-92-62-00
PRISE DE LUMIÈRE D'URGENCE
#
062
MPN:
RN 51098
Rondelle DE BLOCAGE
#
063
MPN:
330765100
PRINTEMPS
depuis
£0,71
depuis
£0,71
#
064
MPN:
DNT56945
NOIX
#
065
MPN:
330-87-92-00
Clapet anti-retour pour Rondelle -glace (de voiture)
#
066
MPN:
DNT. 47031
ÉCROU DE GÂCHE
#
067
MPN:
RNT 32635
Rondelle
#
068
MPN:
330-76-58-00
TAMPON EN CAOUTCHOUC
#
069
MPN:
330-65-34-00
support
#
070
MPN:
PFN 51532
ANNEAU
#
071
MPN:
330-87-03-00
SUPPORT DE MOTEUR D'ESSUIE-GLACE
#
072
MPN:
BNT 84149
BOULON
#
073
MPN:
RNT 32690
Rondelle
#
074
MPN:
330-90-76-00
POMPE D'ESSUIE-GLACE ÉLECTRIQUE
depuis
£131,64
depuis
£131,64
#
076
MPN:
330-87-94-00
CONNECTEUR T (JUSQU'À LA VOITURE)
#
076
MPN:
330-87-94-01
CONNECTEUR EN T (DE LA VOITURE)
#
077
MPN:
330879600
buse
depuis
£1,59
depuis
£1,59
#
078
MPN:
330-87-89-00
Réservoir de Rondelle (jusqu'à la voiture)
#
078
MPN:
330-87-95-00
Réservoir de Rondelle (de 100TH voiture)
#
079
MPN:
330879800
PRISE (DE 100TH VOITURE)
depuis
£0,71
depuis
£0,71
#
079
MPN:
330-89-15-00
PRISE (JUSQU'À LA VOITURE)
#
080
MPN:
BNT 78568
BOULON DE FIXATION DU RÉSERVOIR
#
081
MPN:
RDI 58544
Rondelle
#
082
MPN:
DNT 77777
NOIX
#
083
MPN:
330-87-01-00
SUPPORT MOTEUR
#
084
MPN:
330924500
MOTEUR D'ESSUIE-PHARE
depuis
£53,21
depuis
£53,21
#
085
MPN:
TPN 90345
tuyau
#
086
MPN:
330-90-99-00
CONNECTEUR EN T
#
087
MPN:
330-89-16-00
JAUGE DE NIVEAU DE RÉSERVOIR
#
088
MPN:
323913300
CAPOT ET LUMIÈRE INTÉRIEURE
depuis
£30,54
depuis
£30,54
#
089
MPN:
LPN/48150
AMPOULE INTÉRIEURE 12V 5W
#
090
MPN:
330912700
ÉCLAIRAGE DE PLAQUE
depuis
£0,47
depuis
£0,47
#
091
MPN:
VAT 74974
VIS
#
092
MPN:
LPN 50810
Ampoule de plaque
#
093
MPN:
PRN 94346
COUPE-FROID EN CAOUTCHOUC DE COFFRE
#
094
MPN:
PRN 90970
COUPE-FROID EN CAOUTCHOUC AVANT DE CAPOT
#
095
MPN:
330778000
PALAN HYDRAULIQUE À COFFRE
depuis
£147,20
depuis
£147,20
#
096
MPN:
330-77-50-00
SERRURE DU COFFRE
#
097
MPN:
330-77-52-00
GÂCHE DE SERRURE
#
098
MPN:
RNT 6701,1
Rondelle
#
099
MPN:
BNT 84149
VIS
#
100
MPN:
RNT 52134
Rondelle
#
101
MPN:
RDI 84153
Rondelle DE BLOCAGE
#
102
MPN:
BNT/47396
VIS
#
103
MPN:
330-77-74-00
CLIP EN PLASTIQUE
#
104
MPN:
330-77-60-00
TIGE DE VERROUILLAGE
#
105
MPN:
330-77-87-00
CAPOT, MOTEUR D'OUVERTURE DE PORTE DE REMPLISSAGE DE CARBURANT
#
106
MPN:
RNT 6701,1
Rondelle
#
107
MPN:
RDI53899
Rondelle DE BLOCAGE
#
108
MPN:
VNT 61403
VIS
#
109
MPN:
330-77-61-00
TIGE DE PORTE DE REMPLISSAGE DE CARBURANT (JUSQU'À LA VOITURE)
#
109
MPN:
330-77-65-00
TIGE DE PORTE DE REMPLISSAGE DE CARBURANT (DE LA VOITURE)
#
110
MPN:
PFN 69694
ANNEAU
#
111
MPN:
330916400
AÉRIEN
depuis
£188,60
depuis
£188,60
#
112
MPN:
TPN 58683
TUYAU DE DRAINAGE
#
114
MPN:
MN 54688
TUYAU DE VIDANGE DE CARBURANT
#
115
MPN:
330-92-21-00
ESPACEUR DE MOTEUR D'ESSUIE-GLACE
#
116
MPN:
300-92-20-00
Oreiller isolant
#
117
MPN:
330-90-46-00
BATTERIE 12V - 75A
#
118
MPN:
330-90-49-00
RETENUE DE BATTERIE
#
119
MPN:
DST 51417
ÉCROU DE RETENUE 0 6X1
#
120
MPN:
330-87-74-00
Réservoir de Rondelle de fixation de bande avant (de 100TH voiture)
NB Pièces non incluses dans ce tableau
#
121
MPN:
330-87-75-00
Réservoir de Rondelle de fixation de bande arrière (de 100TH voiture)
NB Pièces non incluses dans ce tableau
#
122
MPN:
330-87-93-00
Connecteur en T du réservoir au Rondelle phare et au Rondelle -glace (de 100TH voiture)
NB Pièces non incluses dans ce tableau
#
123
MPN:
330-92-68-00
ASSEMBLAGE DE BORNE POSITIVE DE BATTERIE DELCO (ROUGE)
NB Pièces non incluses dans ce tableau
#
124
MPN:
330-92-69-00
ASSEMBLAGE DE BORNE NÉGATIF DE BATTERIE DELCO (NOIR)
NB Pièces non incluses dans ce tableau
