036 - Outils

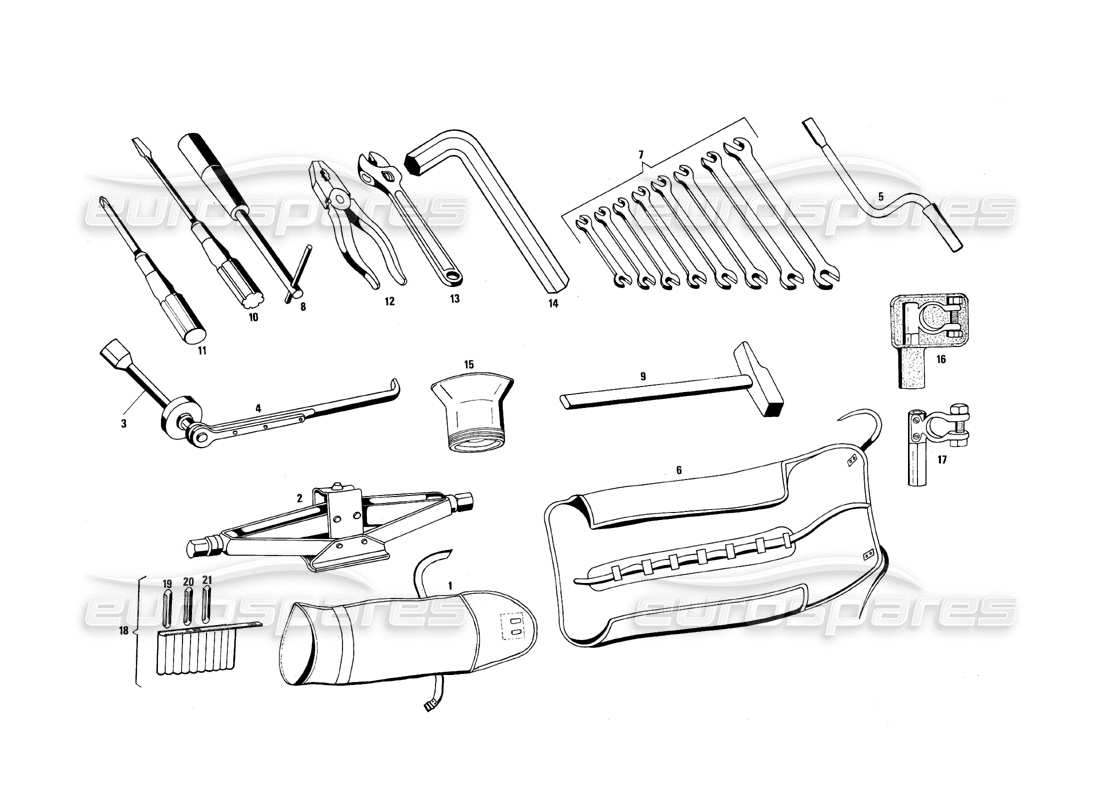

Maserati QTP.V8 4.9 (S3) 1979 Tools Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
130 VA 93680
SAC JACK
#
002
MPN:
130 VA 93672
JACK
#
003
MPN:
129 VA 93678
RALLONGE DE CRIC
#
004
MPN:
129 VA 93679
CLE DE DEBLOCAGE POUR JACK
#
005
MPN:
503-41-009
Levier d'urgence pour lève-vitre
#
006
MPN:
129 VA 82722
CAISSE À OUTILS
#
007
MPN:
122 VA 83967
JEU DE CLÉS
#
008
MPN:
122 VA 82049
CLÉ À BOUGIE D'ALLUMAGE
#
009
MPN:
101 VA 34219
Marteau en acier 400 gr.
#
010
MPN:
122 VA 83698
TOURNEVIS À BORD
#
011
MPN:
130 VA 94378
TOURNEVIS CROIX
#
012
MPN:
122- VA 83699
Pince coupante
#
013
MPN:
101 VA 34917
CLÉ ANGLAISE
#
014
MPN:
115 VA 66913
Clé à vis de réglage pour bouchon de vidange d'huile
#
015
MPN:
107 VA 67310
Réduction pour synchroniseur de carburateur
#
016
MPN:
130 VA 94334
PINCE ADAPTATEUR POUR PÔLE POSITIF
#
017
MPN:
130 VA 94335
PINCE ADAPTATEUR POUR PÔLE NÉGATIF
#
018
MPN:
130 VA 94360
Boîte à fusibles de rechange
#
019
MPN:
330-92-57-00
Fusible de 1.6 A.
#
020
MPN:
330-92-58-00
Fusible de 3.15 A.
#
021
MPN:
VFN 90924
Fusible de 5 A.
