008 - Contrôle du timing

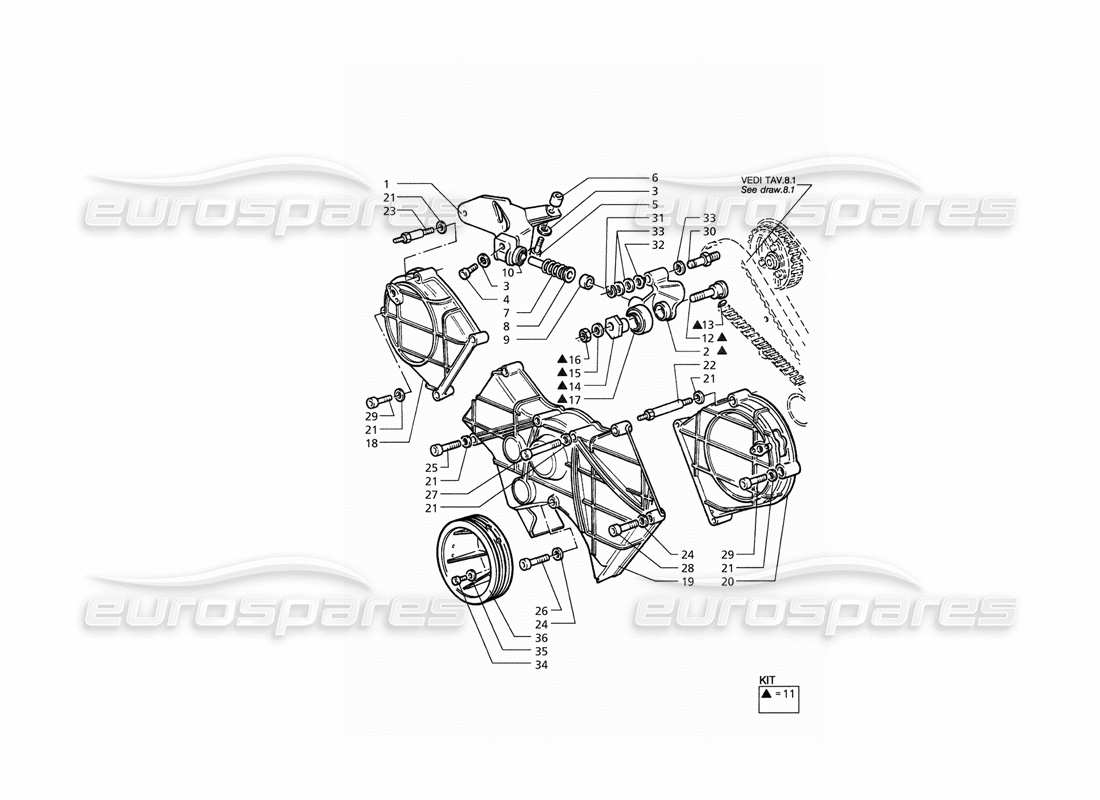

Maserati QTP. 3.2 V8 (1999) Timing Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 317832369
SUPPORT TENDEUR
# 002
MPN: 475038102
POULIE DE SERRAGE
depuis £89,64
depuis £89,64
Cette pièce remplace le numéro de pièce 475037502
# 003
MPN: 138410080
Rondelle DE RETENUE
depuis £2,34
depuis £2,34
# 004
MPN: 14306424
VIS
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14306421
# 005
MPN: 108008040
VIS
# 006
MPN: 311032370
ESPACEUR
# 007
MPN: 310620356
PRINTEMPS
# 008
MPN: 475031500
POUSSOIR
depuis £1,59
depuis £1,59
# 009
MPN: 475031101
ESPACEUR
depuis £15,00
depuis £15,00
# 010
MPN: 475031401
PLAQUE DE RESSORT
depuis £1,66
depuis £1,66
# 011
MPN: 475949602
ENSEMBLE POULIE DE SERRAGE
depuis £199,28
depuis £199,28
# 012
MPN: 311053353
GOUPILLE DE POULIE DE SERRAGE
# 013
MPN: 311053460
LANGUETTE
depuis £0,74
depuis £0,74
# 014
MPN: 475033200
EXCENTRIQUE
depuis £7,31
depuis £7,31
# 015
MPN: 452008901
Rondelle
depuis £2,33
depuis £2,33
# 016
MPN: 326656321
ECROU AUTOBLOQUANT
depuis £3,82
depuis £3,82
# 017
MPN: 311020107

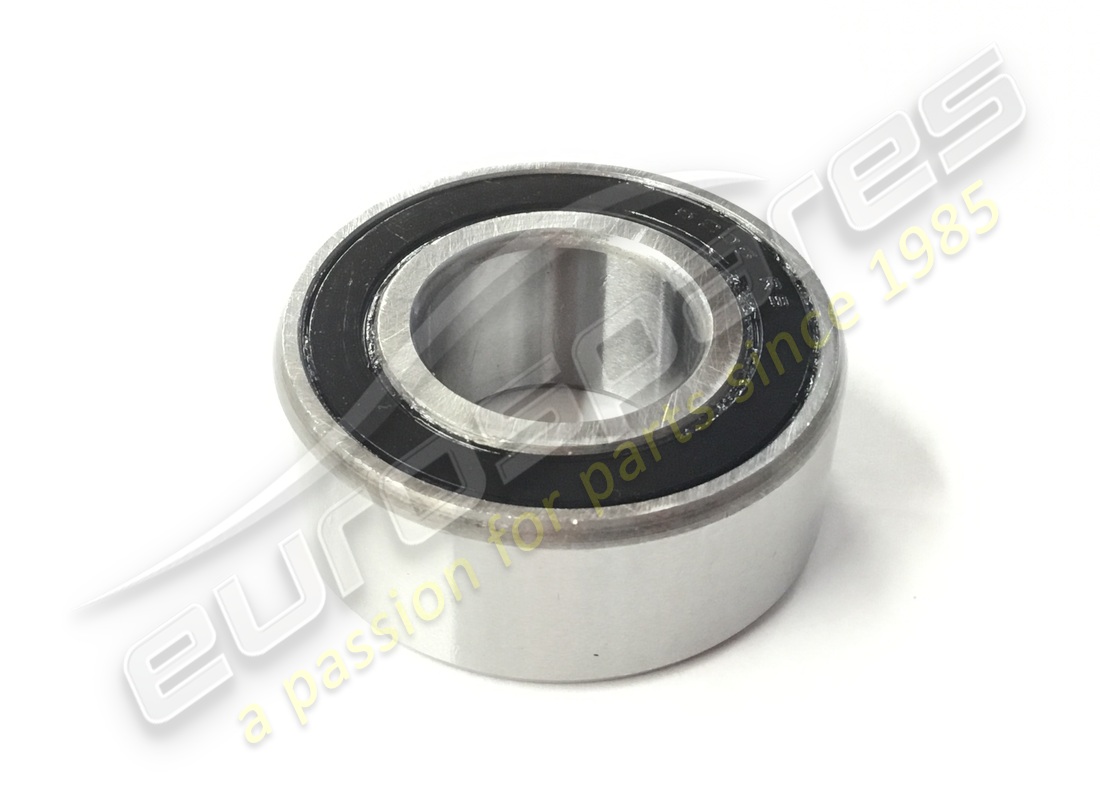

ROULEMENT DE DISTRIBUTION
depuis £99,75
depuis £99,75
# 018
MPN: 571002600
COUVERCLE DROIT COURROIE DENTÉE
depuis £20,03
depuis £20,03
# 019
MPN: 571038700
COUVERCLE CENTRAL COURROIE DENTÉE
depuis £346,88
depuis £346,88
# 020
MPN: 571007300
COURROIE DENTÉE GAUCHE
depuis £35,97
depuis £35,97
# 021
MPN: 95564
Rondelle
depuis £1,42
depuis £1,42
# 022
MPN: 571003200
GOUJON
depuis £6,89
depuis £6,89
# 023
MPN: 571003300
GOUJON
depuis £4,98
depuis £4,98
# 024
MPN: 135000064
Rondelle
# 025
MPN: 108006040
VIS L= 40MM
# 026
MPN: 95988
VIS L= 50MM
# 027
MPN: 312220323
VIS L= 60MM
# 028
MPN: 14304821
VIS L= 55MM
depuis £0,53
depuis £0,53
# 029
MPN: 108006025
VIS
# 030
MPN: 470037600
GOUPILLE DE POULIE DE SERRAGE
depuis £29,55
depuis £29,55
Cette pièce remplace le numéro de pièce 311020343
# 031
MPN: 151100120
BAGUE D'ARRÊT
# 032
MPN: 96789
Rondelle (2 MM D'ÉPAISSEUR)
depuis £1,76
depuis £1,76
Cette pièce remplace le numéro de pièce 135200120
# 033
MPN: 311020352
Rondelle (0.30 MM D'ÉPAISSEUR)
depuis £1,21
depuis £1,21
# 034
MPN: 108006022
VIS
# 035
MPN: 312220411
Rondelle
depuis £0,71
depuis £0,71
# 036
MPN: 571023801
POULIE
depuis £1 357,84
depuis £1 357,84
