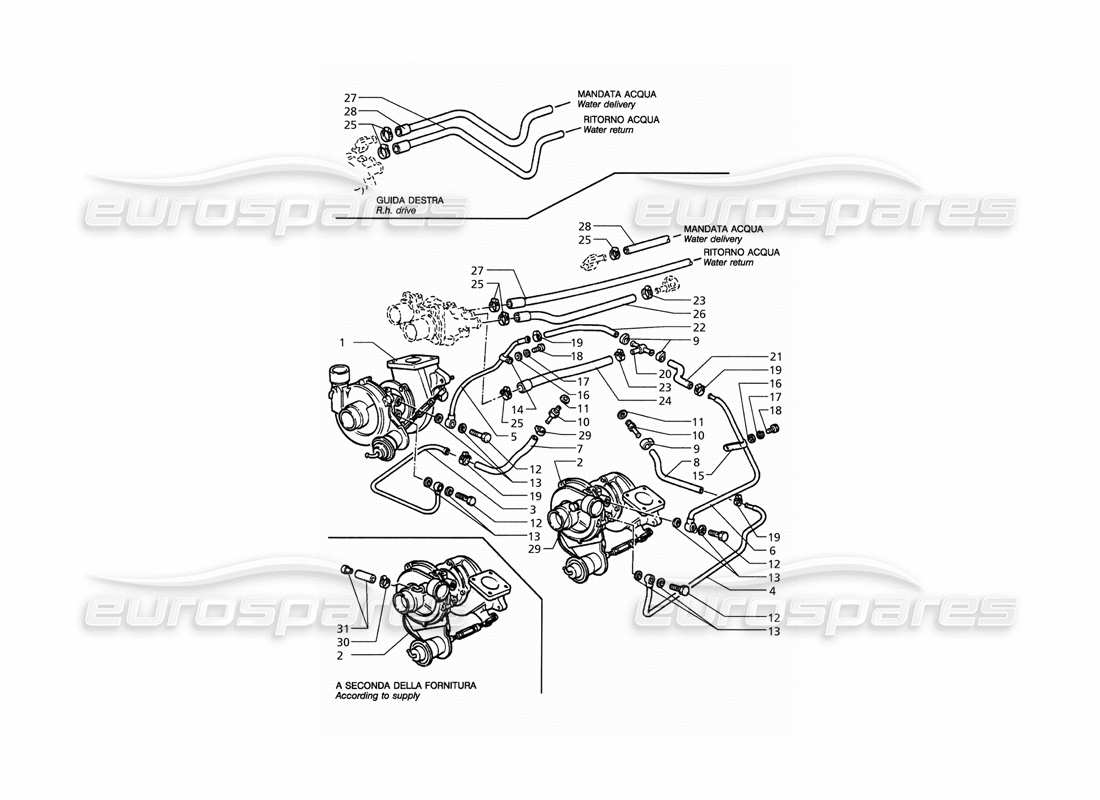

012 - Turbosouffleur refroidi à l'eau
Maserati QTP. 3.2 V8 (1999) Water Cooled Turboblower Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 477360000
TURBOVENTILATEUR DROIT
- Valable pour les versions 20, 19, 06, 05 - Pré-modification
# 001
MPN: 573360000
TURBOVENTILATEUR DROIT
- Valable pour la version 00
Remplacement
Remplacement
# 001
MPN: 574360000
TURBOVENTILATEUR DROIT
- Valable pour les versions 20, 19, 06, 05 - Post-modification
depuis £262,50
depuis £262,50
# 002
MPN: 477360100
TURBOVENTILATEUR GAUCHE
- Valable pour les versions 20, 19, 06, 05 - Pré-modification
# 002
MPN: 573360100
TURBOVENTILATEUR GAUCHE
- Valable pour la version 00
Remplacement
Remplacement
# 002
MPN: 574360100
TURBOVENTILATEUR GAUCHE
- Valable pour les versions 20, 19, 06, 05 - Post-modification
depuis £289,03
depuis £289,03
# 003
MPN: 312020138
TUYAU D'ARRIVÉE D'EAU DROIT
Remplacement
Remplacement
# 004
MPN: 312020137
TUYAU D'ARRIVÉE D'EAU GAUCHE
# 005
MPN: 341000124
TUYAU DE RETOUR D'EAU DROIT
# 006
MPN: 342000122
TUYAU DE RETOUR D'EAU GAUCHE
# 007
MPN: 452369601
MANCHON D'ADMINISTRATION D'EAU DROIT
depuis £49,57
depuis £49,57
# 008
MPN: 452369701
MANCHON DE DISTRIBUTION D'EAU GAUCHE
depuis £13,94
depuis £13,94
# 009
MPN: 312020404
SERRER
depuis £4,47
depuis £4,47
# 010
MPN: 312020428
CONNECTEUR DE TUYAU
# 011
MPN: 319220424
joint
depuis £1,11
depuis £1,11
# 012
MPN: 312020429
VIS UNION
# 013
MPN: 312020430
joint
(quantité minimale de commande = 10)
depuis £0,74
depuis £0,74
# 014
MPN: 312020433
PINCE DE MAINTIEN DROIT
depuis £1,86
depuis £1,86
# 015
MPN: 312020432
PINCE DE MAINTIEN GAUCHE
depuis £2,08
depuis £2,08
# 016
MPN: 312220411
Rondelle
depuis £0,71
depuis £0,71
# 017
MPN: 138410060
RONDELLE Rondelle
# 018
MPN: 108006012
VIS
depuis £0,54
depuis £0,54
# 019
MPN: 312020443
SERRER
# 020
MPN: 312020407
UNION À TROIS VOIES
depuis £75,73
depuis £75,73
# 021
MPN: 470369200
MANCHON DE RETOUR D'EAU GAUCHE
depuis £20,94
depuis £20,94
Cette pièce remplace le numéro de pièce 312020423 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 312020422
MANCHON DE RETOUR D'EAU DROIT
# 023
MPN: 312020410
SERRER
depuis £2,27
depuis £2,27
# 024
MPN: 312020462
MANCHON DE RETOUR D'EAU
- Valable pour les versions 06, 05 et 00
depuis £14,92
depuis £14,92
# 024
MPN: 477369660
MANCHON DE RETOUR D'EAU
- Valable pour la version 20, 19
depuis £28,33
depuis £28,33
# 025
MPN: 312420317
SERRER
depuis £1,66
depuis £1,66
# 026
MPN: 315520352
MANCHON DE RETOUR SYSTÈME DE CHAUFFAGE
depuis £35,78
depuis £35,78
# 027
MPN: 312020517
MANCHON DE RETOUR D'EAU POUR SYSTÈME DE CHAUFFAGE
- Valable pour les versions 06, 05 et 00
Remplacement
Remplacement
# 027
MPN: 477042560
MANCHON DE RETOUR D'EAU
- Valable pour la version 20, 19
depuis £79,57
depuis £79,57
# 028
MPN: 312020464
MANCHON DE LIVRAISON DU SYSTÈME DE CHAUFFAGE
- Valable pour les versions 06, 05 et 00
Remplacement
Remplacement
# 028
MPN: 477042260
MANCHON DE RETOUR D'EAU
- Valable pour la version 20, 19
depuis £22,53
depuis £22,53
# 029
MPN: 312020376
PRISE
depuis £1,66
depuis £1,66
# 030
MPN: 312220440
SERRER
# 031
MPN: 479943412
ENSEMBLE DE BOUCHON DE FERMETURE
depuis £8,97
depuis £8,97
