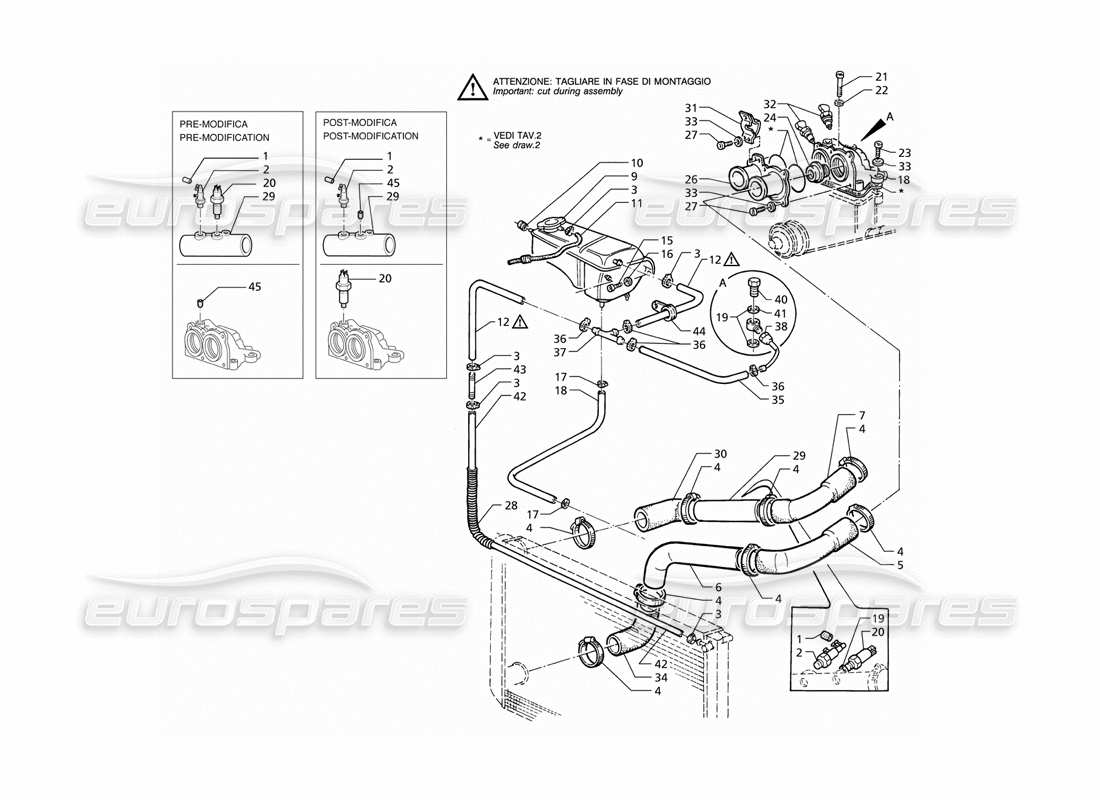

019 - Conduites de refroidissement et thermostat
Maserati QTP V6 (1996) Cooling Lines and Thermostat Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
312030441
filtre
#
002
MPN:
312030127
INTERRUPTEUR À VIDE
depuis
£21,10
depuis
£21,10
#
003
MPN:
186402016

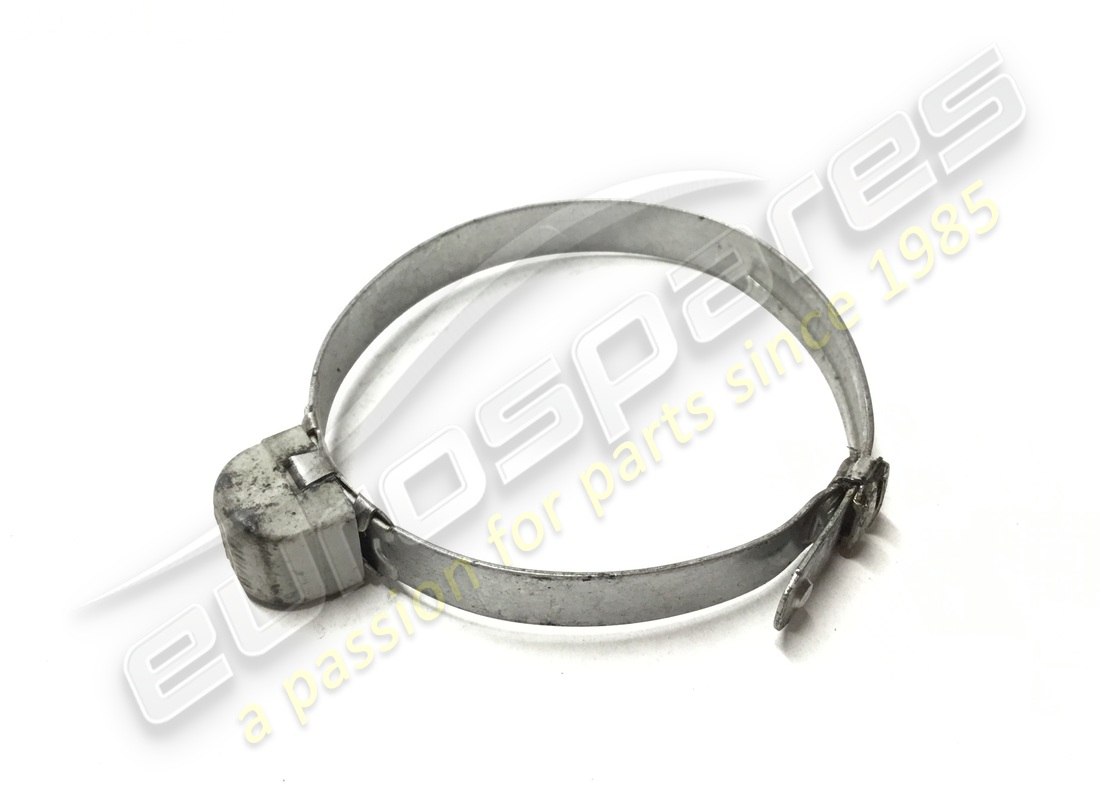

SERRER
#
004
MPN:
13097790
SERRER
depuis
£1,55
depuis
£1,55
#
005
MPN:
374000320
MANCHE SUPÉRIEURE
depuis
£43,43
depuis
£43,43
#
006
MPN:
573044700
TUYAU
depuis
£19,15
depuis
£19,15
#
007
MPN:
374000330
MANCHE
depuis
£7,46
depuis
£7,46
#
008
MPN:
554021102
VASE D'EXPANSION
depuis
£21,67
depuis
£21,67
Cette pièce remplace le numéro de pièce 314020102
#
009
MPN:
554021103
CASQUETTE
depuis
£3,78
depuis
£3,78
#
010
MPN:
53401311
ANNEAU
depuis
£1,10
depuis
£1,10
#
011
MPN:
314020316
TUYAU DE RENIFLARD
depuis
£1,88
depuis
£1,88
Cette pièce remplace le numéro de pièce 313320325
#
012
MPN:
374001543
TUYAU D'EXP. RÉSERVOIR À RADIAT.
- Manchon préformé : à découper lors du montage
depuis
£20,48
depuis
£20,48
#
013
MPN:
374000318
TUYAU D'EXP. RÉSERVOIR À TUYAU
depuis
£10,37
depuis
£10,37
#
015
MPN:
101206020
VIS
#
016
MPN:
163010060
RONDELLE Rondelle
#
017
MPN:
186402024
SERRER
Remplacement
Remplacement
#
018
MPN:
571048000
BOÎTIER DU THERMOSTAT (4 TROU DE FIXATION)
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 475048000
#
019
MPN:
14453381
CAOUTCHOUC
depuis
£0,70
depuis
£0,70
#
020
MPN:
470042800
SONDE DE TEMPÉRATURE DE L'EAU
depuis
£9,19
depuis
£9,19
Cette pièce remplace le numéro de pièce 313630102
#
021
MPN:
108006080
VIS
depuis
£1,53
depuis
£1,53
#
022
MPN:
310620364
joint
depuis
£1,13
depuis
£1,13
#
023
MPN:
108006025
VIS
#
024
MPN:
470045601
THERMOSTAT D'EAU, 73°
depuis
£71,75
depuis
£71,75
Cette pièce remplace le numéro de pièce 314020123
#
026
MPN:
314053358
COUVERCLE DU THERMOSTAT
pas comme pièce de rechange - utilisez le numéro de pièce : 470045502
Remplacement
Remplacement
#
026
MPN:
470045502
COUVERCLE DU THERMOSTAT
(remplace : 314053358)
depuis
£14,37
depuis
£14,37
Cette pièce remplace le numéro de pièce 314053358
#
027
MPN:
108006018
VIS
#
028
MPN:
318720333
TUBE ONDULÉ
depuis
£5,34
depuis
£5,34
#
029
MPN:
573062000
SUPPORT DE CAPTEUR
depuis
£9,59
depuis
£9,59
Cette pièce remplace le numéro de pièce 314062331
#
030
MPN:
573047100
MANCHE SUPÉRIEURE
depuis
£62,44
depuis
£62,44
#
031
MPN:
571051700
PLAQUE DE GAINE D'ACCÉLÉRATEUR
depuis
£6,70
depuis
£6,70
#
032
MPN:
470079800
INTERRUPTEUR DE TEMPÉRATURE DE L'EAU
depuis
£84,40
depuis
£84,40
#
033
MPN:
138410060
RONDELLE Rondelle
#
034
MPN:
374000323
MANCHON INFÉRIEUR
depuis
£34,45
depuis
£34,45
#
035
MPN:
19058089
MANCHE
depuis
£10,01
depuis
£10,01
Cette pièce remplace le numéro de pièce 379200379
- et 2 plus. Cliquez pour voir les détails
#
036
MPN:
314022359
SERRER
depuis
£0,73
depuis
£0,73
#
037
MPN:
314022364
UNION À TROIS VOIES
Remplacement
Remplacement
#
038
MPN:
573041800
TUYAU DE RENIFLARD
depuis
£14,56
depuis
£14,56
#
040
MPN:
312020510
VIS
depuis
£5,08
depuis
£5,08
Cette pièce remplace le numéro de pièce 193520
#
041
MPN:
312020509
RACCORD À VIS
#
042
MPN:
314020317
MANCHE
depuis
£2,28
depuis
£2,28
Cette pièce remplace le numéro de pièce 374000317
#
043
MPN:
97612
SYNDICAT
depuis
£1,21
depuis
£1,21
#
044
MPN:
374000063
CHAMBRE
depuis
£10,08
depuis
£10,08
#
045
MPN:
97901
PRISE
