020 - Radiateurs et ventilateurs de refroidissement

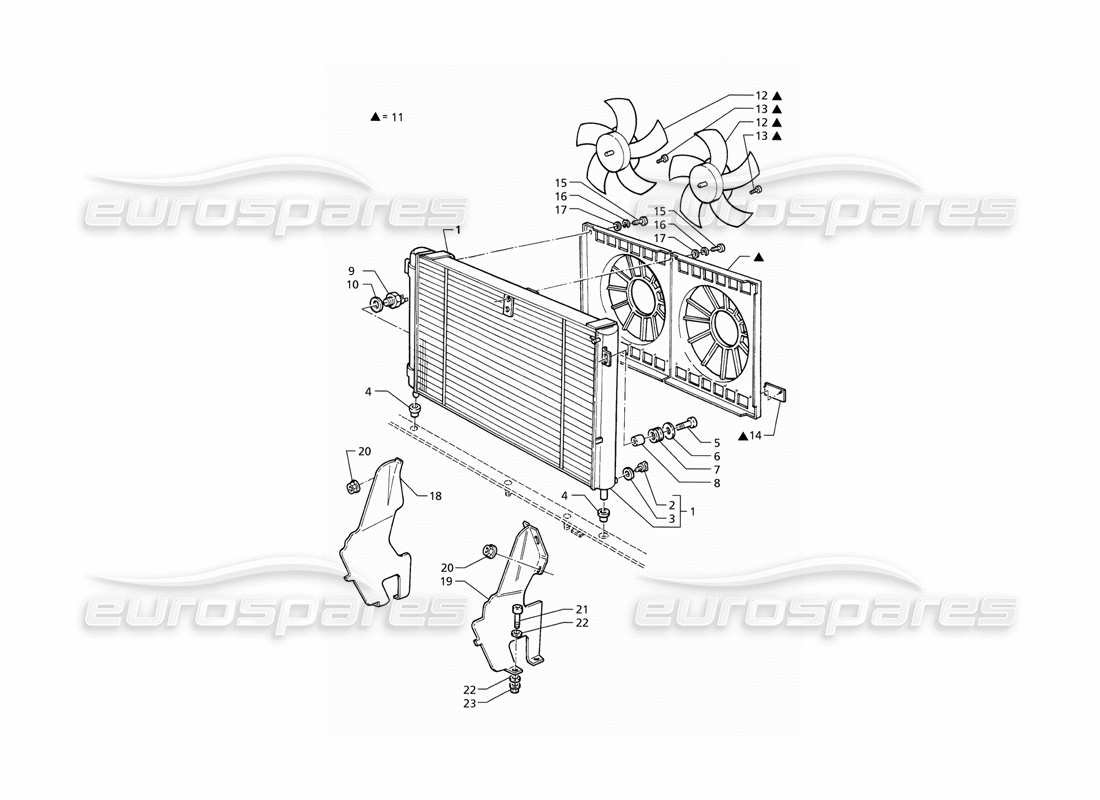

Maserati QTP V6 (1996) Radiator and Cooling Fans Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 374000100
radiateur
depuis £314,35
depuis £314,35
# 002
MPN: 314020327
joint
Remplacement
Remplacement
# 003
MPN: 314037326
Robinet de vidange
depuis £10,79
depuis £10,79
# 004
MPN: 189453
BAGUE EN CAOUTCHOUC
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 374030312
# 005
MPN: 108006018
VIS ALLEN
# 006
MPN: 163010060
RONDELLE Rondelle
# 007
MPN: 315520375
ENTRÉE DE FIL EN CAOUTCHOUC
Remplacement
Remplacement
# 008
MPN: 397850624
ENTREE FIL INT. BUISSON
depuis £2,57
depuis £2,57
# 009
MPN: 363310172
INTERRUPTEUR THERMIQUE
depuis £32,52
depuis £32,52
# 010
MPN: 53331300
joint
depuis £1,17
depuis £1,17
# 011
MPN: 373330105
ENSEMBLE VENTILATEUR ÉLECTRIQUE + CONDUIT
depuis £296,96
depuis £296,96
Cette pièce remplace le numéro de pièce 373300105
# 012
MPN: 373300102
AP6 MOTEUR + VENTILATEURS
depuis £98,18
depuis £98,18
Cette pièce remplace le numéro de pièce 313354102
# 013
MPN: 119142130
VIS PARKER MOTEUR
# 014
MPN: 373330320
VOLET EN CAOUTCHOUC
depuis £4,30
depuis £4,30
# 015
MPN: 101206025
VIS
# 016
MPN: 138410060
Rondelle DE RETENUE
# 017
MPN: 135900064
RONDELLE Rondelle
depuis £0,47
depuis £0,47
# 018
MPN: 374030128
CONDUIT D'AIR DROIT
depuis £38,44
depuis £38,44
# 019
MPN: 374008129
CONDUIT D'AIR GAUCHE
- Valable pour 2.8 version AT
depuis £48,70
depuis £48,70
# 019
MPN: 374030129
CONDUIT D'AIR GAUCHE
- Valable pour les versions 2.0 MT et 2.8 MT
depuis £45,20
depuis £45,20
# 020
MPN: 122600050
ÉCROU À BRIDE
# 021
MPN: 108006012
VIS ALLEN
depuis £0,54
depuis £0,54
# 022
MPN: 135100064
RONDELLE Rondelle
depuis £1,76
depuis £1,76
# 023
MPN: 128350060
ÉCROU D'ARRÊT
