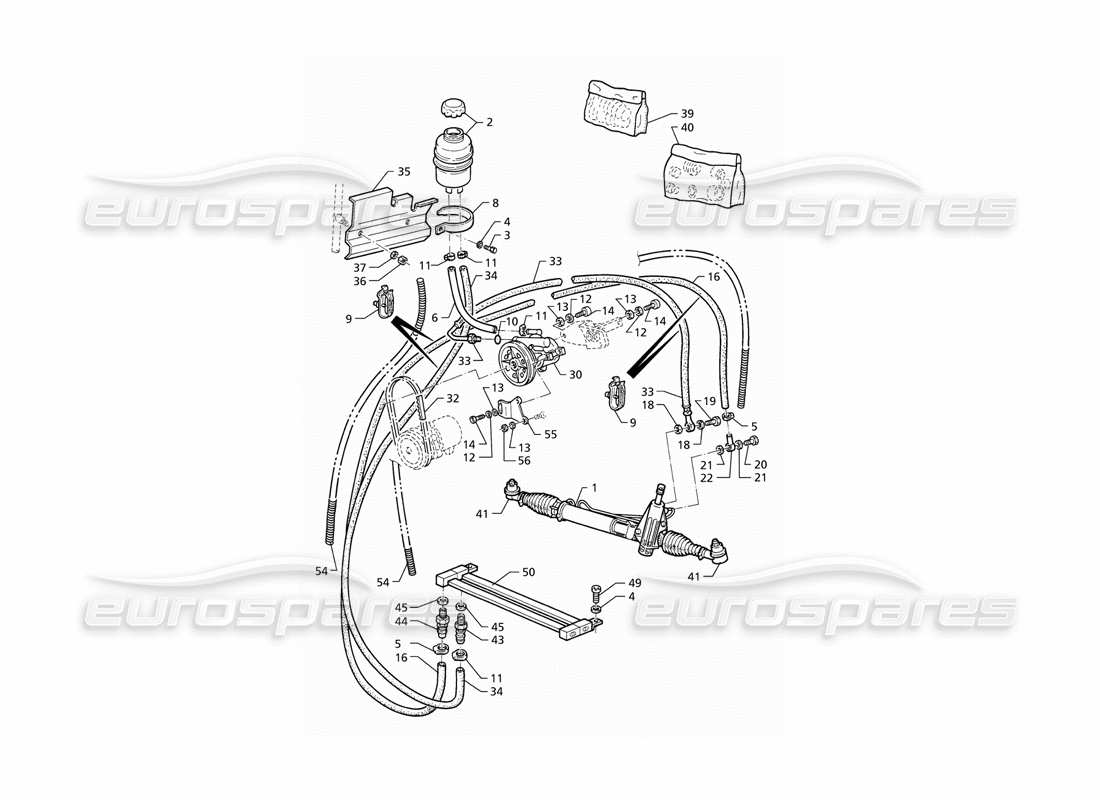

033GS - Système de direction assistée (LHD)
Maserati QTP V8 (1998) Power Steering System (LHD) Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 377800225
ENSEMBLE DE DIRECTION ASSISTEE
(modèle LHD)
depuis £1 903,05
depuis £1 903,05
Cette pièce remplace le numéro de pièce 367800225
# 002
MPN: 377830130
CUVE À MAZOUT
Remplacement
Remplacement
# 003
MPN: 101206012
VIS
# 004
MPN: 163020060
RONDELLE Rondelle
depuis £2,74
depuis £2,74
# 005
MPN: 317832389
SERRER
depuis £2,08
depuis £2,08
# 006
MPN: 377830370
MANCHE
depuis £14,09
depuis £14,09
# 008
MPN: 377830600
SUPPORT DE FIXATION DE RÉSERVOIR
depuis £4,98
depuis £4,98
# 009
MPN: 377830440
PINCE DE RETENUE DU MANCHON
depuis £0,74
depuis £0,74
# 010
MPN: 192415108
JOINT TORIQUE
depuis £1,85
depuis £1,85
# 011
MPN: 186402024
SERRER
Remplacement
Remplacement
# 012
MPN: 138410080
RONDELLE Rondelle
depuis £2,34
depuis £2,34
# 013
MPN: 317832393
RONDELLE Rondelle
# 014
MPN: 14306424
VIS
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14306421
# 016
MPN: 54780
MANCHE
- Section en mètres - montant minimum de commande de 2 m ou multiples
Remplacement
Remplacement
# 018
MPN: 317851602
joint
depuis £1,17
depuis £1,17
# 019
MPN: 317832380
VIS UNION
depuis £11,20
depuis £11,20
# 020
MPN: 367801387
VIS UNION
depuis £6,47
depuis £6,47
Cette pièce remplace le numéro de pièce 317851387
# 021
MPN: 317851601
joint
depuis £1,17
depuis £1,17
# 022
MPN: 317851388
UNION À ŒILLETS
depuis £1,26
depuis £1,26
# 030
MPN: 397850211
POMPE AVEC POULIE
depuis £162,08
depuis £162,08
# 032
MPN: 97247
CEINTURE DE DIRECTION ASSISTEE
depuis £4,28
depuis £4,28
# 033
MPN: 377830207
TUYAU DE LIVRAISON D'HUILE
depuis £137,22
depuis £137,22
# 034
MPN: 377830636
MANCHE
depuis £17,03
depuis £17,03
# 035
MPN: 377830350
CLOISON
depuis £16,41
depuis £16,41
# 036
MPN: 122600050
ÉCROU AUTO-BLOQUANT
# 037
MPN: 135100064
RONDELLE Rondelle
depuis £1,76
depuis £1,76
# 039
MPN: 310232040
KIT POUR REMPLACEMENT DE TUYAUX ET UNION
depuis £51,09
depuis £51,09
# 040
MPN: 390250080
KIT POUR SOUFFLET ET REMPLACEMENT DE PINCE
depuis £136,30
depuis £136,30
Cette pièce remplace le numéro de pièce 320250033
# 041
MPN: 377801133
TÊTE
depuis £86,96
depuis £86,96
# 043
MPN: 377830609
SYNDICAT
depuis £2,04
depuis £2,04
# 044
MPN: 397850609
SYNDICAT
depuis £1,89
depuis £1,89
# 045
MPN: 397850608
joint
depuis £1,17
depuis £1,17
# 049
MPN: 108006025
VIS
# 050
MPN: 377830618
TUYAU ONDULÉ
depuis £217,24
depuis £217,24
# 054
MPN: 318720333
TUYAU ONDULÉ
- Section en mètres - montant minimum de commande de 2 m ou multiples
depuis £5,50
depuis £5,50
# 055
MPN: 479484001
support
depuis £8,29
depuis £8,29
# 056
MPN: 53397
8X1.25 ARRÊTER L'ÉCROU
Remplacement
Remplacement
