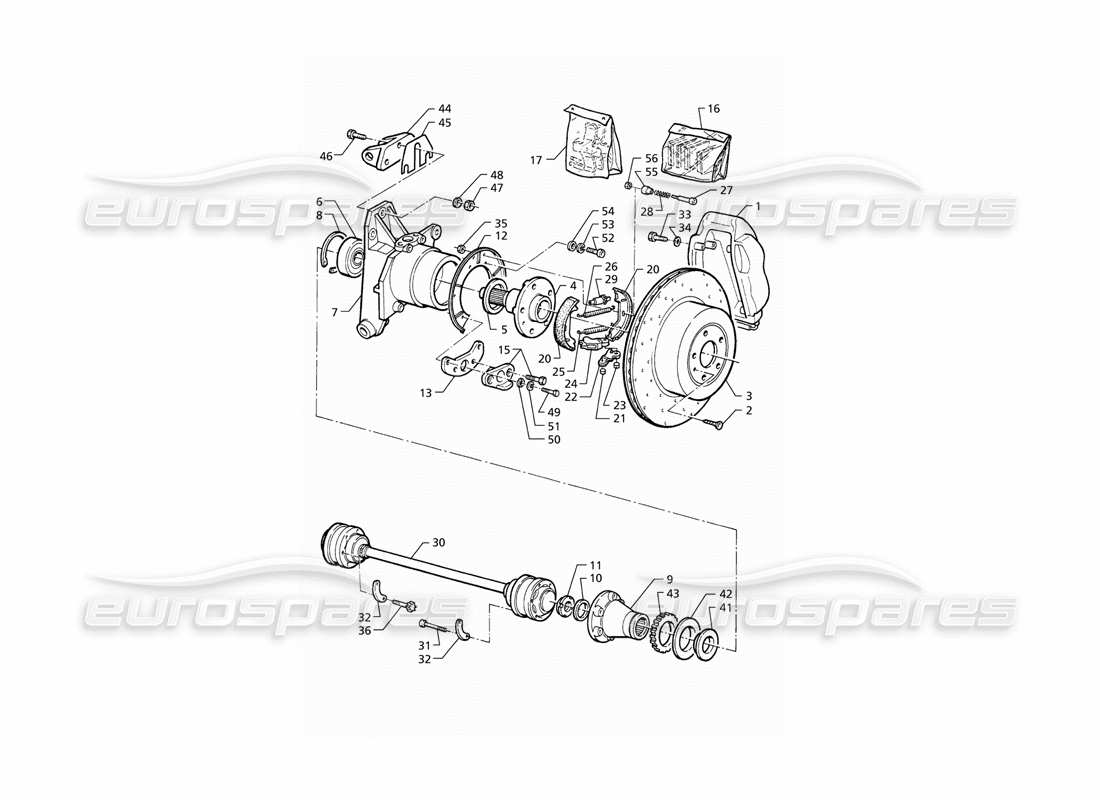

039 - Moyeux, freins arrière avec ABS et arbres de transmission
Maserati QTP V8 (1998) Hubs, Rear Brakes With A.B.S. and Drive Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
377230111
ETRIER ARRIÈRE LH ASSY
Remplacement
Remplacement
#
001
MPN:
377230112
ETRIER ARRIÈRE DROIT
depuis
£572,82
depuis
£572,82
#
002
MPN:
89334
VIS
#
003
MPN:
377280351
DISQUE DE FREIN ARRIÈRE
depuis
£133,65
depuis
£133,65
Cette pièce remplace le numéro de pièce 377230351
#
004
MPN:
377230388
MOYEU DE ROUE ARRIÈRE
depuis
£222,60
depuis
£222,60
Cette pièce remplace le numéro de pièce 377200388
#
005
MPN:
397250346
TASSE
depuis
£20,70
depuis
£20,70
#
006
MPN:
397250343
PALIER
depuis
£58,08
depuis
£58,08
#
007
MPN:
377000363
PORTE-MOYEU GAUCHE
depuis
£210,00
depuis
£210,00
#
007
MPN:
377000364
SUPPORT DE MOYEU DROIT
depuis
£210,00
depuis
£210,00
#
008
MPN:
151700800
BAGUE SEEGER
#
009
MPN:
377200385
MANCHE
depuis
£44,45
depuis
£44,45
#
010
MPN:
397250354
ANNEAU DE CALE
depuis
£4,26
depuis
£4,26
#
011
MPN:
397250373
ECROU AUTOBLOQUANT
depuis
£75,87
depuis
£75,87
Cette pièce remplace le numéro de pièce 397250340
#
012
MPN:
378001348
DISQUE PORTE-CHAUSSURES
depuis
£5,80
depuis
£5,80
Cette pièce remplace le numéro de pièce 378001349
#
013
MPN:
378001350
PLAQUE DE SÉCURISATION COMMANDE DE FREIN À MAIN
depuis
£29,89
depuis
£29,89
#
015
MPN:
318020115
SUPPORT DE CABLE DE FREIN A MAIN
depuis
£18,85
depuis
£18,85
#
016
MPN:
370230042
PLAQUETTE DE FREIN ARRIÈRE, JEU
depuis
£339,77
depuis
£339,77
#
017
MPN:
370201046
KIT DE SÉCURISATION DES PLAQUETTES DE FREIN
depuis
£17,23
depuis
£17,23
#
020
MPN:
398050111

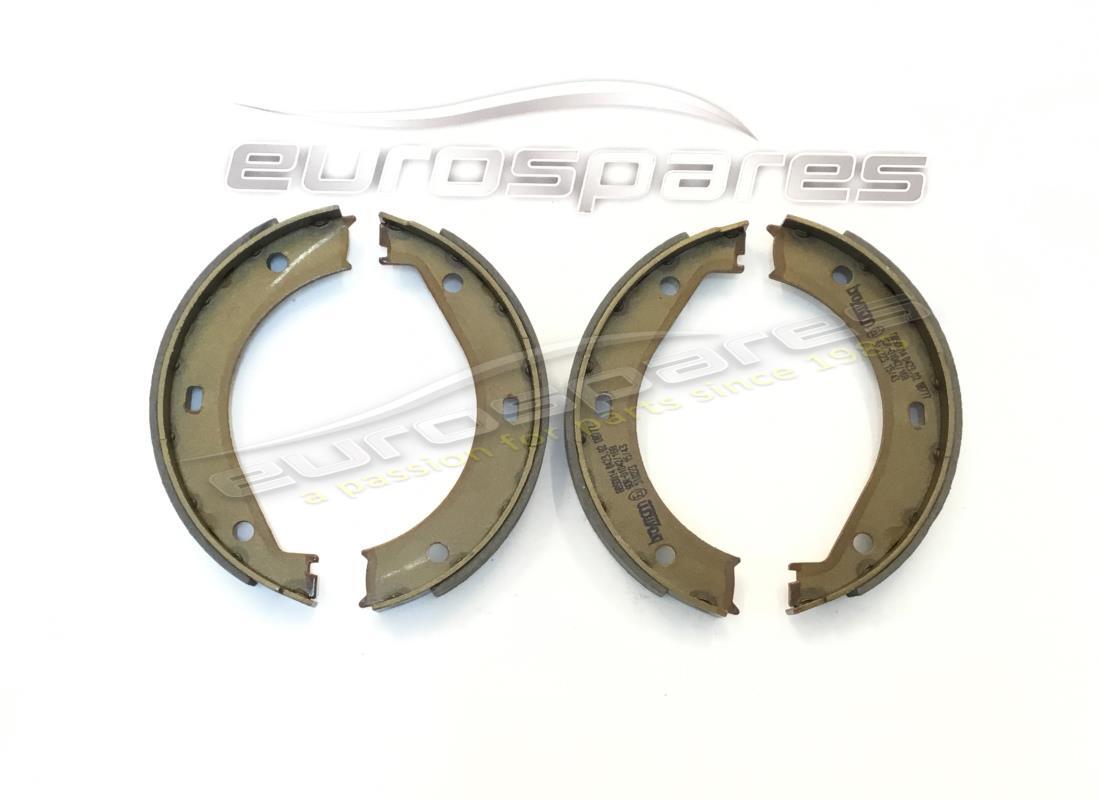

MACHOIRES DE FREIN À MAIN
ENSEMBLE DE 4
depuis
£150,00
depuis
£150,00
#
021
MPN:
318020332
ÉPINGLE
depuis
£1,44
depuis
£1,44
#
022
MPN:
318020330
LEVIER DE CONTROL
depuis
£25,32
depuis
£25,32
#
023
MPN:
318020333
ÉPINGLE
depuis
£2,91
depuis
£2,91
#
024
MPN:
318020331
CHAUSSURE
depuis
£32,06
depuis
£32,06
#
025
MPN:
398050334
RESSORT INFÉRIEUR
depuis
£1,46
depuis
£1,46
#
026
MPN:
398050335
RESSORT SUPÉRIEUR
depuis
£1,82
depuis
£1,82
#
027
MPN:
378000336
ÉPINGLE
depuis
£2,57
depuis
£2,57
#
028
MPN:
318020337
PRINTEMPS
depuis
£8,44
depuis
£8,44
#
029
MPN:
318020113
DISPOSITIF DE RÉGLAGE DU FREIN À MAIN
depuis
£7,09
depuis
£7,09
#
030
MPN:
396050105
ENSEMBLE D'ARBRE D'ENTRAÎNEMENT
depuis
£152,25
depuis
£152,25
#
031
MPN:
396050338
VIS
depuis
£10,08
depuis
£10,08
#
032
MPN:
316020310
PLAQUE
depuis
£2,02
depuis
£2,02
#
033
MPN:
97637
VIS
#
034
MPN:
138200100
RONDELLE Rondelle
#
035
MPN:
377000328
PRISE
depuis
£0,69
depuis
£0,69
#
036
MPN:
376000338
VIS
Remplacement
Remplacement
#
041
MPN:
397250348
RONDELLE DE Rondelle
depuis
£9,50
depuis
£9,50
#
042
MPN:
397250353
BANDE DE PROTECTION
depuis
£3,78
depuis
£3,78
#
043
MPN:
377200375
CAPTEUR DE VITESSE DE ROUE
depuis
£25,38
depuis
£25,38
#
044
MPN:
397050359
FOURCHETTE
depuis
£54,90
depuis
£54,90
#
045
MPN:
397050357
CALE 2 MM
depuis
£3,78
depuis
£3,78
#
045
MPN:
397050370
CALE 1 MM
depuis
£2,42
depuis
£2,42
#
046
MPN:
100708035
BOULON
#
047
MPN:
128350080
ÉCROU AUTO-BLOQUANT
Remplacement
Remplacement
#
048
MPN:
135910084
Rondelle
#
049
MPN:
100708030
BOULON
#
050
MPN:
317832393
RONDELLE Rondelle
#
051
MPN:
138200080
RONDELLE Rondelle
#
052
MPN:
108006016
VIS ALLEN
#
053
MPN:
135300064
RONDELLE Rondelle
#
054
MPN:
312220411
RONDELLE Rondelle
depuis
£0,47
depuis
£0,47
#
055
MPN:
378000338
CALE
depuis
£83,76
depuis
£83,76
#
056
MPN:
312432329
NOIX
depuis
£0,81
depuis
£0,81
-part-diagram-040.webp "MASERATI QTP V8 (1998) CONTRÔLE DU FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-041gd.webp "MASERATI QTP V8 (1998) ENSEMBLE PÉDALE ET POMPE D'EMBRAYAGE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-041gs.webp "MASERATI QTP V8 (1998) ENSEMBLE DE PÉDALES ET POMPE D'EMBRAYAGE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-042gd.webp "MASERATI QTP V8 (1998) CONDUITES DE FREIN HYDRAULIQUES ABS (RHD) SCHÉMA DES PIÈCES")
-part-diagram-042gs.webp "MASERATI QTP V8 (1998) CONDUITES DE FREIN HYDRAULIQUES ABS (LHD) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "MASERATI QTP V8 (1998) ROUES JANTES SCHÉMA DES PIÈCES")
-part-diagram-044.1.webp "MASERATI QTP V8 (1998) COQUE DE CARROSSERIE : PANNEAU AVANT ET PASSAGES DE ROUES INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-044gd.webp "MASERATI QTP V8 (1998) COQUE DE CARROSSERIE : PANNEAUX EXTÉRIEURS (RHD) SCHÉMA DES PIÈCES")
-part-diagram-044gs.webp "MASERATI QTP V8 (1998) COQUE DE CARROSSERIE : PANNEAUX EXTÉRIEURS (LHD) SCHÉMA DES PIÈCES")
-part-diagram-045.webp "MASERATI QTP V8 (1998) COQUE DU CORPS : PANNEAUX LATÉRAUX SCHÉMA DES PIÈCES")
-part-diagram-045.1.webp "MASERATI QTP V8 (1998) COQUE DU CORPS : STRUCTURE EXTÉRIEURE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-045.2.webp "MASERATI QTP V8 (1998) CARROSSERIE : PLANCHER DE COFFRE ET STRUCTURES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "MASERATI QTP V8 (1998) CAPOT : CHARNIÈRES ET DÉVERROUILLAGE DU CAPOT SCHÉMA DES PIÈCES")
-part-diagram-046.1gd.webp "MASERATI QTP V8 (1998) COUVERCLES DE CAPOT ET DE COMPARTIMENT MOTEUR (RHD) SCHÉMA DES PIÈCES")
-part-diagram-046.1gs.webp "MASERATI QTP V8 (1998) COUVERCLES DE CAPOT ET DE COMPARTIMENT MOTEUR (LHD) SCHÉMA DES PIÈCES")
-part-diagram-047.webp "MASERATI QTP V8 (1998) COUVERCLE DE COFFRE : CHARNIÈRES, DÉVERROUILLAGE DU COUVERCLE DE COFFRE SCHÉMA DES PIÈCES")
-part-diagram-047.1.webp "MASERATI QTP V8 (1998) BOTTE : TAPIS SCHÉMA DES PIÈCES")
-part-diagram-048.webp "MASERATI QTP V8 (1998) OUTILS SCHÉMA DES PIÈCES")
-part-diagram-049.webp "MASERATI QTP V8 (1998) PORTES D'ENTRÉE : CHARNIÈRES ET COMMANDES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-049.1.webp "MASERATI QTP V8 (1998) PORTES ARRIÈRE : CHARNIÈRES ET COMMANDES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-050.webp "MASERATI QTP V8 (1998) PORTES D'ENTRÉE : FENÊTRES ET RÉGULATEURS SCHÉMA DES PIÈCES")
-part-diagram-050.1.webp "MASERATI QTP V8 (1998) PORTES ARRIÈRE : FENÊTRES ET RÉGULATEURS SCHÉMA DES PIÈCES")
-part-diagram-051.webp "MASERATI QTP V8 (1998) FENÊTRES FIXES SCHÉMA DES PIÈCES")
-part-diagram-052.webp "MASERATI QTP V8 (1998) FINITION EXTÉRIEURE - INSIGNES SCHÉMA DES PIÈCES")
-part-diagram-052.1.webp "MASERATI QTP V8 (1998) JOINTS EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-053.webp "MASERATI QTP V8 (1998) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-054.webp "MASERATI QTP V8 (1998) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-055gd.webp "MASERATI QTP V8 (1998) ESSUIE-GLACE ET RONDELLE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-055gs.webp "MASERATI QTP V8 (1998) ESSUIE-GLACE ET RONDELLE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-056gd.webp "MASERATI QTP V8 (1998) FEUX AVANT (À DROITE) SCHÉMA DES PIÈCES")
-part-diagram-056gs.webp "MASERATI QTP V8 (1998) FEUX AVANT (LHD) SCHÉMA DES PIÈCES")
-part-diagram-057.webp "MASERATI QTP V8 (1998) FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-058.1gd.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : ABS ET SUSPENSION « KONI » (RHD) SCHÉMA DES PIÈCES")
-part-diagram-058.1gs.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : ABS ET SUSPENSION « KONI » (LHD) SCHÉMA DES PIÈCES")
-part-diagram-058gd.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : COMPARTIMENT MOTEUR (RHD) SCHÉMA DES PIÈCES")
-part-diagram-058gs.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : COMPARTIMENT MOTEUR (LHD) SCHÉMA DES PIÈCES")
-part-diagram-059.1gd.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : TABLEAU DE BORD ET BATTERIE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-059.1gs.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : TABLEAU DE BORD ET BATTERIE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-059.2.webp "MASERATI QTP V8 (1998) SYSTÈME AUDIO SCHÉMA DES PIÈCES")
-part-diagram-059.3.webp "MASERATI QTP V8 (1998) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-059gd.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : COFFRE-PORTES-COMPARTIMENT PASSAGER (RHD) SCHÉMA DES PIÈCES")
-part-diagram-059gs.webp "MASERATI QTP V8 (1998) SYSTÈME ÉLECTRIQUE : COFFRE-PORTES-COMPARTIMENT PASSAGER (LHD) SCHÉMA DES PIÈCES")
-part-diagram-060.webp "MASERATI QTP V8 (1998) INSTRUMENTATION BORLETTI SCHÉMA DES PIÈCES")
-part-diagram-061gd.webp "MASERATI QTP V8 (1998) COMMUTATEURS ET VERROUILLAGE DE DIRECTION (RHD) SCHÉMA DES PIÈCES")
-part-diagram-061gs.webp "MASERATI QTP V8 (1998) COMMUTATEURS ET VERROUILLAGE DE DIRECTION (LHD) SCHÉMA DES PIÈCES")
-part-diagram-062.1.webp "MASERATI QTP V8 (1998) TABLEAU DE BORD : VÉHICULES AVEC DOUBLE AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-062gd.webp "MASERATI QTP V8 (1998) TABLEAU DE BORD (À DROITE) SCHÉMA DES PIÈCES")
-part-diagram-062gs.webp "MASERATI QTP V8 (1998) TABLEAU DE BORD (LHD) SCHÉMA DES PIÈCES")
-part-diagram-063.webp "MASERATI QTP V8 (1998) CONSOLE SCHÉMA DES PIÈCES")
-part-diagram-064.1.webp "MASERATI QTP V8 (1998) GARNITURES INTÉRIEURES : PILIERS SCHÉMA DES PIÈCES")
-part-diagram-064gd.webp "MASERATI QTP V8 (1998) GARNITURES INTÉRIEURES : TOIT (RHD) SCHÉMA DES PIÈCES")
-part-diagram-064gs.webp "MASERATI QTP V8 (1998) GARNITURES INTÉRIEURES : TOIT (LHD) SCHÉMA DES PIÈCES")
-part-diagram-065.1.webp "MASERATI QTP V8 (1998) GARNITURES INTÉRIEURES : PANNEAUX DE PORTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-065gd.webp "MASERATI QTP V8 (1998) GARNITURES INTÉRIEURES : PANNEAUX DE PORTE AVANT (RHD) SCHÉMA DES PIÈCES")
-part-diagram-065gs.webp "MASERATI QTP V8 (1998) GARNITURES INTÉRIEURES : PANNEAUX DE PORTE AVANT (LHD) SCHÉMA DES PIÈCES")
-part-diagram-066.webp "MASERATI QTP V8 (1998) SIÈGE AVANT SCHÉMA DES PIÈCES")
-part-diagram-066.1.webp "MASERATI QTP V8 (1998) REVÊTEMENT DES SIÈGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-066.2.webp "MASERATI QTP V8 (1998) SIÈGES : STRUCTURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-067.webp "MASERATI QTP V8 (1998) LA CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-068.webp "MASERATI QTP V8 (1998) RÉTROVISEURS SCHÉMA DES PIÈCES")
-part-diagram-069.1.webp "MASERATI QTP V8 (1998) TAPIS D'HABITACLE : VÉHICULES AVEC DOUBLE AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-069.2gd.webp "MASERATI QTP V8 (1998) ISOLATION (À DROITE) SCHÉMA DES PIÈCES")
-part-diagram-069.2gs.webp "MASERATI QTP V8 (1998) ISOLATION (LHD) SCHÉMA DES PIÈCES")
-part-diagram-069gd.webp "MASERATI QTP V8 (1998) TAPIS D'HABITACLE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-069gs.webp "MASERATI QTP V8 (1998) TAPIS D'HABITACLE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-070.1.webp "MASERATI QTP V8 (1998) POMPE À CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-070gd.webp "MASERATI QTP V8 (1998) VENTILATION DE L'HABITACLE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-070gs.webp "MASERATI QTP V8 (1998) VENTILATION DE L'HABITACLE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-071.1gd.webp "MASERATI QTP V8 (1998) ENSEMBLE DE CLIMATISEUR AUTOMATIQUE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-071.1gs.webp "MASERATI QTP V8 (1998) ENSEMBLE DE CLIMATISEUR AUTOMATIQUE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-071gd.webp "MASERATI QTP V8 (1998) ENSEMBLE DE CLIMATISEUR AUTOMATIQUE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-071gs.webp "MASERATI QTP V8 (1998) ENSEMBLE DE CLIMATISEUR AUTOMATIQUE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-001.webp "MASERATI QTP V8 (1998) JOINTS ET JOINTS POUR LA RÉVISION DES CULASSES SCHÉMA DES PIÈCES")
-part-diagram-002.webp "MASERATI QTP V8 (1998) JOINTS ET JOINTS D'ÉTANCHÉITÉ POUR LA RÉVISION DES BLOCS SCHÉMA DES PIÈCES")
-part-diagram-003.webp "MASERATI QTP V8 (1998) BLOC MOTEUR ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-004.webp "MASERATI QTP V8 (1998) FIXATIONS ET ACCESSOIRES DE BLOCS SCHÉMA DES PIÈCES")
-part-diagram-005.webp "MASERATI QTP V8 (1998) VILEBREQUIN, PISTONS, BIELLES ET VOLANT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-006.webp "MASERATI QTP V8 (1998) CULASSES, SCHÉMA DES PIÈCES DU CADRE DROIT")
-part-diagram-006.1.webp "MASERATI QTP V8 (1998) CULASSES, SCHÉMA DES PIÈCES DU CADRE GAUCHE")
-part-diagram-007.webp "MASERATI QTP V8 (1998) HORAIRE SCHÉMA DES PIÈCES")
-part-diagram-008.webp "MASERATI QTP V8 (1998) CONTRÔLE DU TIMING SCHÉMA DES PIÈCES")
-part-diagram-008.1.webp "MASERATI QTP V8 (1998) CONTRÔLE DU TIMING SCHÉMA DES PIÈCES")
-part-diagram-009.webp "MASERATI QTP V8 (1998) POMPE À HUILE ET POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-010.webp "MASERATI QTP V8 (1998) REFROIDISSEMENT DE L'HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-011gd.webp "MASERATI QTP V8 (1998) SYSTÈME DE VIDE DES SERVICES AUXILIAIRES (RHD) SCHÉMA DES PIÈCES")
-part-diagram-011gs.webp "MASERATI QTP V8 (1998) SYSTÈME DE VIDE DES SERVICES AUXILIAIRES (LHD) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "MASERATI QTP V8 (1998) TURBOSOUFFLANTES ET COLLECTEURS D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-012.1.webp "MASERATI QTP V8 (1998) TUYAUX DE REFROIDISSEMENT TURBO SCHÉMA DES PIÈCES")
-part-diagram-012.2.webp "MASERATI QTP V8 (1998) LUBRIFICATION DES TURBOSOUFFLANTES SCHÉMA DES PIÈCES")
-part-diagram-012.3.webp "MASERATI QTP V8 (1998) SYSTÈME DE CONTRÔLE DE SURALIMENTATION SCHÉMA DES PIÈCES")
-part-diagram-012.4.webp "MASERATI QTP V8 (1998) SYSTÈME DE VALVE POP-OFF SCHÉMA DES PIÈCES")
-part-diagram-013.1.webp "MASERATI QTP V8 (1998) COLLECTEUR D'ADMISSION ET SYSTÈME D'INJECTION SCHÉMA DES PIÈCES")
-part-diagram-013gd.webp "MASERATI QTP V8 (1998) COLLECTEUR D'ADMISSION ET SYSTÈME D'INJECTION (RHD) SCHÉMA DES PIÈCES")
-part-diagram-013gs.webp "MASERATI QTP V8 (1998) COLLECTEUR D'ADMISSION ET SYSTÈME D'INJECTION (LHD) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "MASERATI QTP V8 (1998) FILTRE À AIR ET CONDUITS SCHÉMA DES PIÈCES")
-part-diagram-014.1.webp "MASERATI QTP V8 (1998) RÉCUPÉRATION DES VAPEURS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-015.webp "MASERATI QTP V8 (1998) ÉCHANGEUR DE CHALEUR - TUYAUX - SCHÉMA DES PIÈCES LATÉRALES GAUCHE")
-part-diagram-015.1.webp "MASERATI QTP V8 (1998) ÉCHANGEUR DE CHALEUR - TUYAUX - SCHÉMA DES PIÈCES DU CÔTÉ DROIT")
-part-diagram-016.1.webp "MASERATI QTP V8 (1998) SYSTÈME D'ALLUMAGE : CAPTEURS SCHÉMA DES PIÈCES")
-part-diagram-016gd.webp "MASERATI QTP V8 (1998) SYSTÈME D'ALLUMAGE (CONDUITE À DROITE) SCHÉMA DES PIÈCES")
-part-diagram-016gs.webp "MASERATI QTP V8 (1998) SYSTÈME D'ALLUMAGE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-017.webp "MASERATI QTP V8 (1998) ALTERNATEUR ET SUPPORT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "MASERATI QTP V8 (1998) DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-019.1.webp "MASERATI QTP V8 (1998) BOÎTIER ET THERMOSTAT DU SYSTÈME DE REFROIDISSEMENT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-019gd.webp "MASERATI QTP V8 (1998) TUYAUX DE REFROIDISSEMENT DU MOTEUR ET THERMOSTAT (RHD) SCHÉMA DES PIÈCES")
-part-diagram-019gs.webp "MASERATI QTP V8 (1998) TUYAUX DE REFROIDISSEMENT DU MOTEUR ET THERMOSTAT (LHD) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "MASERATI QTP V8 (1998) RADIATEURS ET VENTILATEURS DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-021.1.webp "MASERATI QTP V8 (1998) COMPRESSEUR D'AIR ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-021gd.webp "MASERATI QTP V8 (1998) SYSTÈME DE CLIMATISATION (CONDUITE À DROITE) SCHÉMA DES PIÈCES")
-part-diagram-021gs.webp "MASERATI QTP V8 (1998) SYSTÈME DE CLIMATISATION (LHD) SCHÉMA DES PIÈCES")
-part-diagram-022gd.webp "MASERATI QTP V8 (1998) SYSTÈME DE RÉCUPÉRATION DES VAPEURS D'ÉVAPORATION ET CONDUITES DE CARBURANT (RHD) SCHÉMA DES PIÈCES")
-part-diagram-022gs.webp "MASERATI QTP V8 (1998) SYSTÈME DE RÉCUPÉRATION DES VAPEURS D'ÉVAPORATION ET CONDUITES DE CARBURANT (LHD) SCHÉMA DES PIÈCES")
-part-diagram-023.webp "MASERATI QTP V8 (1998) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-024.webp "MASERATI QTP V8 (1998) SYSTÈME D'ÉCHAPPEMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-024.1.webp "MASERATI QTP V8 (1998) SYSTÈME D'ÉCHAPPEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-025.webp "MASERATI QTP V8 (1998) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "MASERATI QTP V8 (1998) TRANSMISSION MANUELLE GETRAG – 6 VITESSE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "MASERATI QTP V8 (1998) TRANSMISSION GETRAG - 6 VITESSE : COMMANDES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-028.webp "MASERATI QTP V8 (1998) TRANSMISSION AUTOMATIQUE - RADIATEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-028.1.webp "MASERATI QTP V8 (1998) TRANSMISSION AUTOMATIQUE - COMMANDES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-028.2.webp "MASERATI QTP V8 (1998) TRANSMISSION AUTOMATIQUE - PIÈCES INTERNES SCHÉMA DES PIÈCES")
-part-diagram-029.webp "MASERATI QTP V8 (1998) ARBRE D'HÉLICE ET SUPPORT SCHÉMA DES PIÈCES")
-part-diagram-030.webp "MASERATI QTP V8 (1998) DIFFÉRENTIEL - PIÈCES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-030.1.webp "MASERATI QTP V8 (1998) DIFFÉRENTIEL - PIÈCES INTERNES SCHÉMA DES PIÈCES")
-part-diagram-031.webp "MASERATI QTP V8 (1998) VOLANT AVEC AIRBAG SCHÉMA DES PIÈCES")
-part-diagram-031.1.webp "MASERATI QTP V8 (1998) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-032.webp "MASERATI QTP V8 (1998) SOUS-CHÂSSIS AVANT DU BOÎTIER DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-033gd.webp "MASERATI QTP V8 (1998) SYSTÈME DE DIRECTION ASSISTÉE (RHD) SCHÉMA DES PIÈCES")
-part-diagram-033gs.webp "MASERATI QTP V8 (1998) SYSTÈME DE DIRECTION ASSISTÉE (LHD) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "MASERATI QTP V8 (1998) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-034.1.webp "MASERATI QTP V8 (1998) BARRE DE STABILISATION SCHÉMA DES PIÈCES")
-part-diagram-035.webp "MASERATI QTP V8 (1998) AMORTISSEUR AVANT SCHÉMA DES PIÈCES")
-part-diagram-036.webp "MASERATI QTP V8 (1998) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-036.1.webp "MASERATI QTP V8 (1998) (PRÉ-MOD) SUSPENSION ARRIÈRE AVEC BARRE ANTI-ROULIS SCHÉMA DES PIÈCES")
-part-diagram-036.2.webp "MASERATI QTP V8 (1998) (POST-MOD) SUSPENSION ARRIÈRE AVEC BARRE ANTI-ROULIS SCHÉMA DES PIÈCES")
-part-diagram-037.webp "MASERATI QTP V8 (1998) AMORTISSEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-038.webp "MASERATI QTP V8 (1998) MOYEUX ET FREINS AVANT AVEC ABS SCHÉMA DES PIÈCES")
