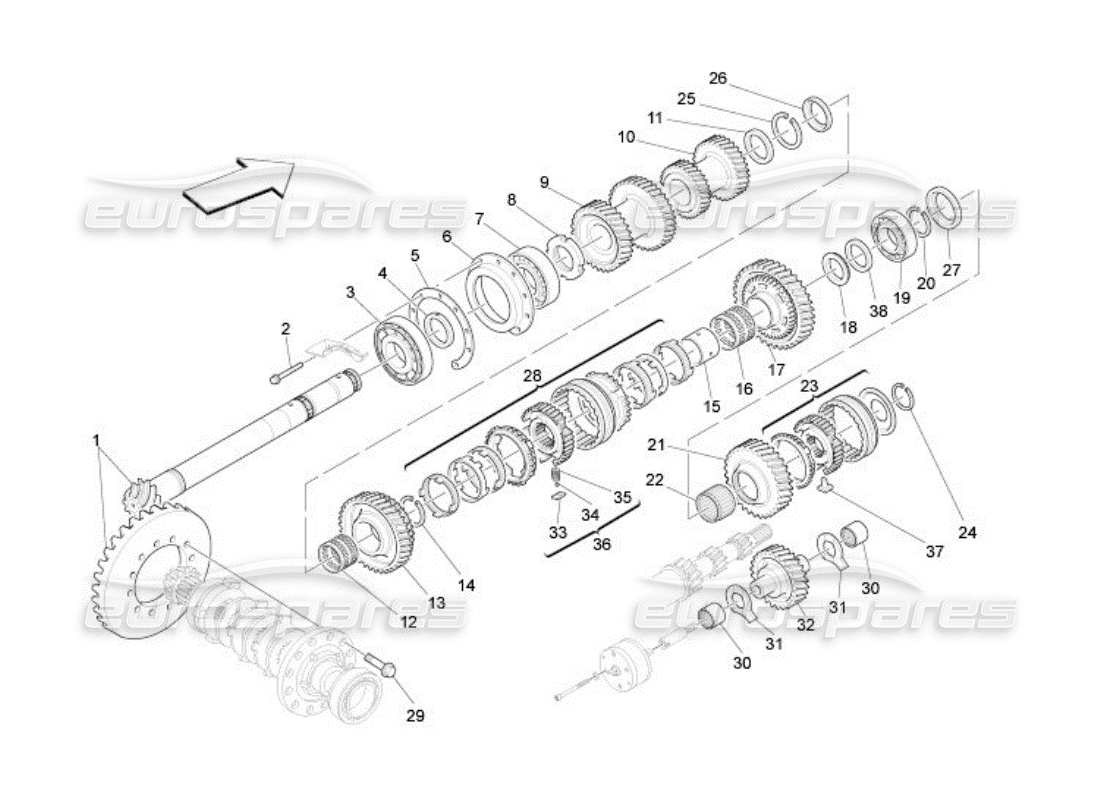

037 - Engrenages à arbre posé
Maserati QTP. (2005) 4.2 Lay Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 01
MPN: 201163
ENSEMBLE DE BISEAUX COMPLET
depuis £760,28
depuis £760,28
# 02
MPN: 16287731
VIS
depuis £1,17
depuis £1,17
# 03
MPN: 185022
ROULEMENT À ROULEAUX
depuis £86,83
depuis £86,83
# 04
MPN: 185045
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 7,10
depuis £18,59
depuis £18,59
# 04
MPN: 185046
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 6,85 – INSTALLATION POSSIBLE
depuis £18,59
depuis £18,59
# 04
MPN: 185047
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 6,60 – INSTALLATION POSSIBLE
depuis £18,59
depuis £18,59
# 05
MPN: 185042
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 2,8
depuis £5,89
depuis £5,89
# 05
MPN: 185043
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 2,5 – INSTALLATION POSSIBLE
depuis £10,28
depuis £10,28
# 05
MPN: 185044
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 2,2 – INSTALLATION POSSIBLE
depuis £15,86
depuis £15,86
# 06
MPN: 185020
SUPPORT DE ROULEMENT
depuis £80,09
depuis £80,09
# 07
MPN: 185021
ROULEMENT À ROULEAUX
depuis £76,92
depuis £76,92
# 08
MPN: 196667
ANNEAU
depuis £33,98
depuis £33,98
# 09
MPN: 182287
3RD ET 4TH ENGRENAGES ENTRAÎNÉS
depuis £237,09
depuis £237,09
# 10
MPN: 205647
5TH ET 6TH ENGRENAGES ENTRAÎNÉS
depuis £253,77
depuis £253,77
# 10
MPN: 980138557
5TH ET 6TH ENGRENAGES ENTRAÎNÉS
depuis £251,29
depuis £251,29
# 11
MPN: 188497
ÉPAISSEUR D'ESPACEUR MM. 6,25
depuis £29,80
depuis £29,80
# 11
MPN: 212457
ÉPAISSEUR D'ESPACEUR MM. 6,00 – COMME ALTERNATIVE
depuis £70,71
depuis £70,71
# 12
MPN: 184014
CAGE À ROULEAU
depuis £11,53
depuis £11,53
# 13
MPN: 182293
PIGNON COMPLET POUR 2ND ENGRENAGES
depuis £157,86
depuis £157,86
# 14
MPN: 183976
ANNEAU FLEXIBLE ÉPAISSEUR MM. 2,10
depuis £7,04
depuis £7,04
# 14
MPN: 185036
ANNEAU FLEXIBLE ÉPAISSEUR MM. 1,85 – INSTALLATION POSSIBLE
depuis £20,51
depuis £20,51
# 14
MPN: 185037
ANNEAU FLEXIBLE ÉPAISSEUR MM. 1,60 – INSTALLATION POSSIBLE
depuis £25,06
depuis £25,06
# 15
MPN: 183971
BAGUE
depuis £44,88
depuis £44,88
# 16
MPN: 184016
CAGE À ROULEAU
depuis £13,71
depuis £13,71
# 17
MPN: 182299
PIGNON COMPLET POUR 1ST ENGRENAGES
depuis £367,19
depuis £367,19
# 18
MPN: 183972
ÉPAISSEUR DE L'ANNEAU MM. 5,10
depuis £45,15
depuis £45,15
# 18
MPN: 185040
ÉPAISSEUR DE L'ANNEAU MM. 4,85 – INSTALLATION POSSIBLE
depuis £24,36
depuis £24,36
# 18
MPN: 185041
ÉPAISSEUR DE L'ANNEAU MM. 4,60 – INSTALLATION POSSIBLE
depuis £21,70
depuis £21,70
# 19
MPN: 184020
ROULEMENT À ROULEAUX
depuis £83,84
depuis £83,84
# 20
MPN: 184042
ANNEAU SOUPLE
depuis £7,42
depuis £7,42
# 21
MPN: 198602
PIGNON COMPLET POUR MARCHE ARRIÈRE
depuis £633,43
depuis £633,43
# 22
MPN: 184018
CAGE À ROULEAU
depuis £16,98
depuis £16,98
# 23
MPN: 326260
SYNCHRONISEUR COMPLET DE MARCHE ARRIÈRE
depuis £1 268,50
depuis £1 268,50
Cette pièce remplace le numéro de pièce 193439
# 24
MPN: 184041
ANNEAU SOUPLE
depuis £2,63
depuis £2,63
# 25
MPN: 183976
ANNEAU FLEXIBLE ÉPAISSEUR MM. 2,10
depuis £7,04
depuis £7,04
# 25
MPN: 185036
ANNEAU FLEXIBLE ÉPAISSEUR MM. 1,85 – INSTALLATION POSSIBLE
depuis £20,51
depuis £20,51
# 25
MPN: 185037
ANNEAU FLEXIBLE ÉPAISSEUR MM. 1,60 – INSTALLATION POSSIBLE
depuis £25,06
depuis £25,06
# 26
MPN: 203800
ÉPAISSEUR DE L'ANNEAU MM. 7,6
depuis £16,50
depuis £16,50
# 26
MPN: 203801
ÉPAISSEUR DE L'ANNEAU MM. 7,3 – COMME ALTERNATIVE
depuis £48,07
depuis £48,07
# 27
MPN: 200979
ESPACEUR
depuis £36,36
depuis £36,36
# 28
MPN: 185164
1ST ET 2ND SYNCHRONISATEUR COMPLET D'ENGRENAGES
depuis £769,51
depuis £769,51
# 29
MPN: 183909
VIS
depuis £3,53
depuis £3,53
# 30
MPN: 184017
BOÎTIER À ROULEAU
depuis £5,71
depuis £5,71
# 31
MPN: 183975
ANNEAU
depuis £14,84
depuis £14,84
# 32
MPN: 198612
ENGRENAGE RALENTI POUR MARCHE ARRIÈRE
depuis £388,13
depuis £388,13
# 33
-
PLAQUETTE POUR SYNCHRONISEUR PAS COMME PIÈCE DE RECHANGE
# 34
-
BILLE PAS COMME PIÈCE DE RECHANGE
# 35
-
RESSORT POUR BILLE PAS COMME PIÈCE DE RECHANGE
# 36
MPN: 188320
PLAQUETTE POUR KIT DE REMPLACEMENT SYNCHRONISEUR/BILLE/RESSORT
depuis £7,80
depuis £7,80
# 37
MPN: 193440
KIT PLAQUETTES/MARCHE SYNCHRO
depuis £2,75
depuis £2,75
Cette pièce remplace le numéro de pièce 193484
# 38
MPN: 182326
ESPACEUR
depuis £41,50
depuis £41,50
