086 - Unité A c : Diffusion

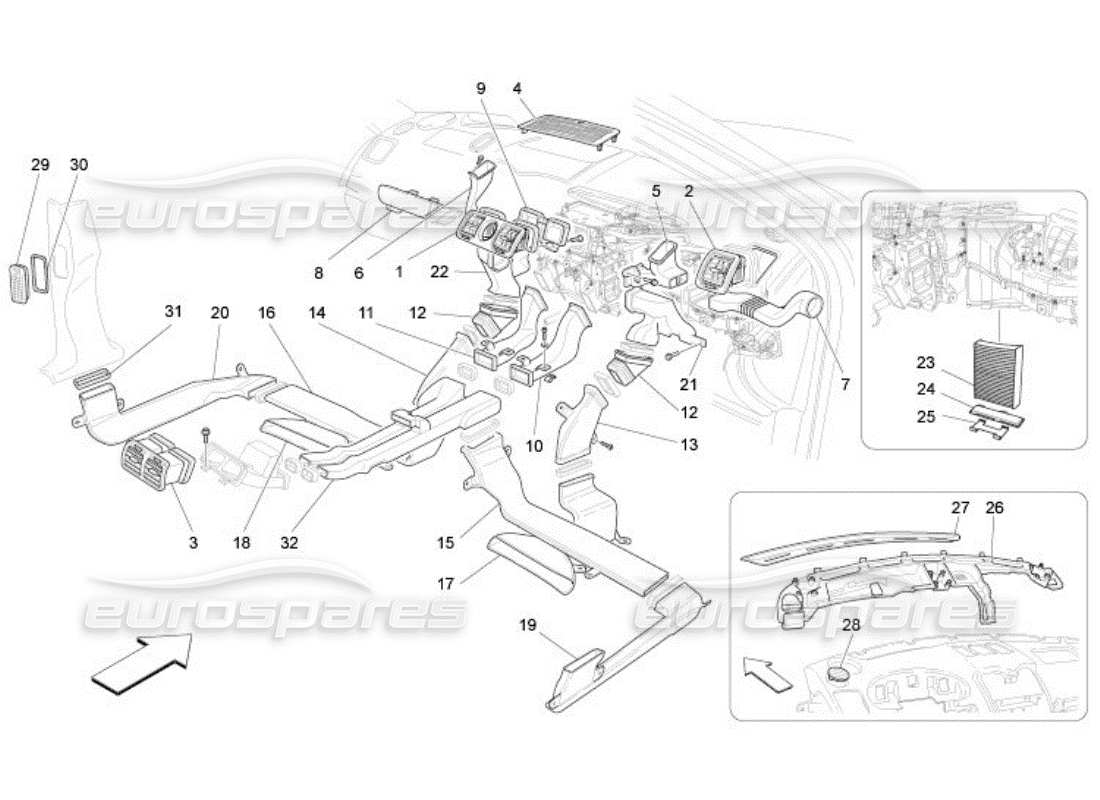

Maserati QTP. (2005) 4.2 A c Unit: Diffusion Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
01
MPN:
66526500
OUVERTURE CENTRÉE
depuis
£116,08
depuis
£116,08
#
02
MPN:
66527400
OUVERTURE D'AIR LATÉRALE
depuis
£148,24
depuis
£148,24
#
03
MPN:
67211900
OUVERTURE D'AIR ARRIÈRE
depuis
£120,25
depuis
£120,25
#
04
MPN:
66526700
DIFFUSEUR D'AIR CENTRAL
depuis
£38,92
depuis
£38,92
#
05
MPN:
67715300
UNION D'OUVERTURE CENTRALE DROIT
depuis
£19,56
depuis
£19,56
#
06
MPN:
67716300
UNION D'OUVERTURE CENTRALE GAUCHE
depuis
£25,91
depuis
£25,91
#
07
MPN:
67716600
RACCORDEMENT CONDUITE D'AIR DROIT
depuis
£22,28
depuis
£22,28
#
07
MPN:
68196100
RACCORDEMENT CONDUITE D'AIR DROIT
depuis
£19,06
depuis
£19,06
#
08
MPN:
67723300
RACCORD OUVERTURE LATÉRALE GAUCHE
depuis
£22,00
depuis
£22,00
#
09
MPN:
66525000
UNION CENTRALE D'OUVERTURE
depuis
£14,38
depuis
£14,38
#
10
MPN:
67715000
RACCORD DROIT
depuis
£16,29
depuis
£16,29
#
11
MPN:
67882500
UNION GAUCHE
depuis
£16,75
depuis
£16,75
#
12
MPN:
67211300
UNION AÉRIENNE
depuis
£109,32
depuis
£109,32
#
13
MPN:
66552900
REPOSE-PIEDS CONDUIT D'AIR DROIT
depuis
£13,97
depuis
£13,97
#
14
MPN:
66552800
REPOSE-PIEDS CONDUIT D'AIR GAUCHE
depuis
£136,51
depuis
£136,51
#
15
MPN:
66552300
CONDUITE D'AIR DU TUNNEL AU PILIER DROIT
depuis
£20,27
depuis
£20,27
#
16
MPN:
66552200
CONDUITE D'AIR DU TUNNEL AU PILIER GAUCHE
depuis
£20,27
depuis
£20,27
#
17
MPN:
66552700
CONDUIT D'AIR ARRIÈRE DROIT
depuis
£17,45
depuis
£17,45
#
18
MPN:
66552100
CONDUIT D'AIR ARRIÈRE GAUCHE
depuis
£18,14
depuis
£18,14
#
19
MPN:
67211500
CONDUIT D'AIR POUR MONTANT CENTRAL DROIT
depuis
£163,78
depuis
£163,78
#
20
MPN:
67211600
CONDUITE D'AIR POUR MONTANT CENTRAL GAUCHE
depuis
£17,45
depuis
£17,45
#
21
MPN:
67715400
CONDUITE D'AIR AVANT DROIT
depuis
£16,54
depuis
£16,54
#
22
MPN:
67715500
CONDUITE D'AIR AVANT GAUCHE
depuis
£19,35
depuis
£19,35
#
23
MPN:
66855200
Filtre à pollen
depuis
£32,50
depuis
£32,50
#
24
MPN:
68390600
COUVERCLE DE FILTRE Inclus dans l'ensemble complet de climatisation (Dessin 8.41 Pos. 1)
depuis
£16,80
depuis
£16,80
#
25
MPN:
68390700
FIXATION DU COUVERCLE INCLUS DANS LE SET COMPLET DE CLIMATISATION (DRAGON 8.41 POS. 1)
depuis
£7,41
depuis
£7,41
#
26
MPN:
980139457
CONDUIT D'AIR COMPLET INCLUS DANS LE CORPS COMPLET DU TABLEAU DE BORD (DESSIN 9.50 POS. 1)
depuis
£104,22
depuis
£104,22
#
27
MPN:
66523800
PLAQUE DE DÉGIVRAGE
depuis
£64,54
depuis
£64,54
#
28
MPN:
66935600
GRILLE DE DÉGIVRAGE DROITE
depuis
£31,13
depuis
£31,13
#
28
MPN:
67579600
GRILLE DE DÉGIVRAGE GAUCHE
depuis
£11,41
depuis
£11,41
#
29
MPN:
9813080..
OUVERTURE DE SORTIE D'AIR DROIT Inclus dans le revêtement complet du poteau central inférieur droit (Dessin 9.44 Pos. 6)
Remplacement
Remplacement
#
29
MPN:
9813081..
OUVERTURE DE SORTIE D'AIR GAUCHE Inclus dans le revêtement complet du poteau central inférieur gauche (Dessin 9.44 Pos. 7)
#
30
MPN:
67266400
JOINT SUPÉRIEUR INCLUS DANS LE RECOUVREMENT COMPLET DU POTEAU CENTRAL INFÉRIEUR (DESSIN 9.44 POS. 6 ET 7)
depuis
£29,47
depuis
£29,47
#
31
MPN:
67266500
JOINT INFÉRIEUR INCLUS DANS LE RECOUVREMENT COMPLET DU POTEAU CENTRAL INFÉRIEUR (DESSIN 9.44 POS. 6 ET 7)
depuis
£29,47
depuis
£29,47
#
32
MPN:
980139558
CONDUIT D'AIR CENTRAL COMPLET
depuis
£30,91
depuis
£30,91
