120 - Culasse droite

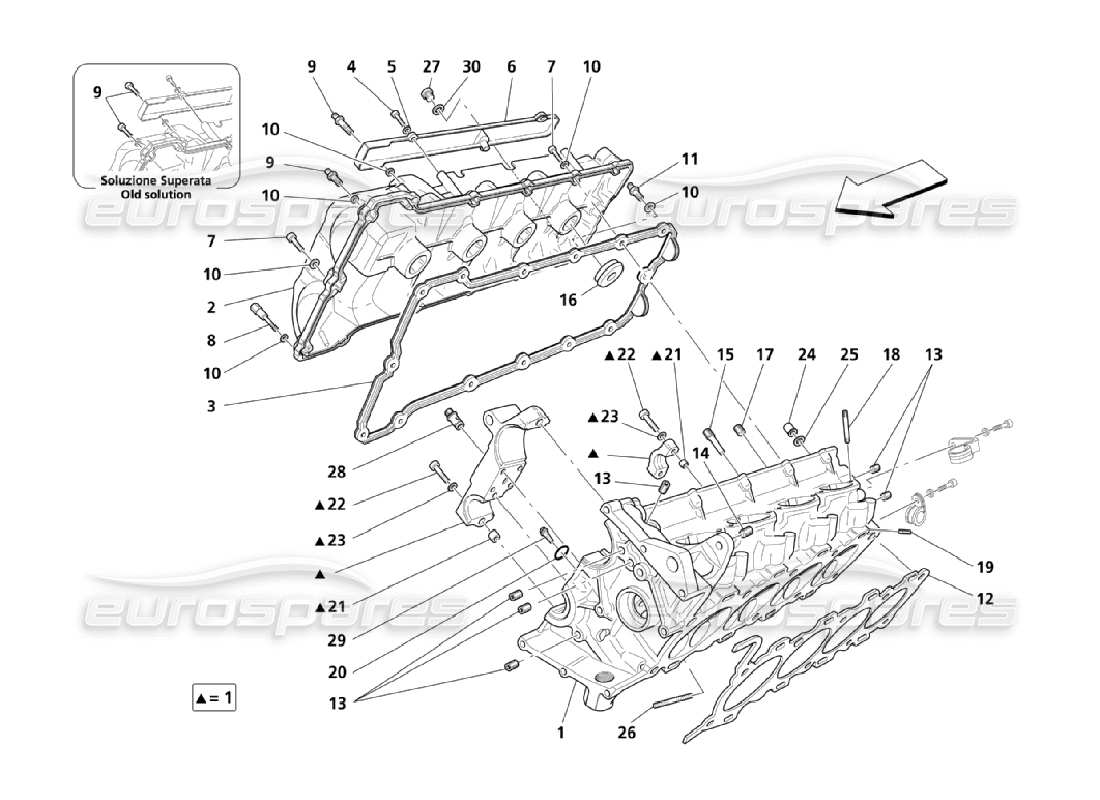

Maserati QTP. (2006) 4.2 R.H. Cylinder Head Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
980020008
JEU DE JOINTS HAUT
depuis
£510,84
depuis
£510,84
#
001
MPN:
217327
TÊTE DROITE COMPLÈTE
Valable pour AUS et J - Valable pour les voitures GD opt. version japonaise - Valable jusqu'à la voiture Ass. N° 24274 – Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
#
001
MPN:
218037
TÊTE DROITE COMPLÈTE
Pas pour AUS et J - Pas pour les voitures GD opt. version japonaise
depuis
£1 531,90
depuis
£1 531,90
Cette pièce remplace le numéro de pièce 217327
#
001
MPN:
218037
TÊTE DROITE COMPLÈTE
Valable pour AUS et J - Valable pour les voitures GD opt. version japonaise - Valable à partir de la voiture Ass. N° 24275
depuis
£1 531,90
depuis
£1 531,90
Cette pièce remplace le numéro de pièce 217327
#
002
MPN:
187815
COUVERCLE CULASSE DROIT
Valable jusqu'au numéro de moteur. 102268
depuis
£169,82
depuis
£169,82
#
002
MPN:
216285
COUVERCLE CULASSE DROIT
Valable à partir du moteur Nr. 102269
depuis
£178,41
depuis
£178,41
#
003
MPN:
198927
JOINT DE COUVERCLE DE CULASSE DROIT
Fourni également dans le kit de révision du joint de couvercle (cod. 980020000) et 980020007)
depuis
£31,50
depuis
£31,50
#
004
MPN:
14304424
VIS
depuis
£0,52
depuis
£0,52
#
005
MPN:
14497878
Rondelle
depuis
£0,52
depuis
£0,52
#
006
MPN:
185276
HARNAIS DROIT PETIT COUVERCLE
depuis
£19,27
depuis
£19,27
#
007
MPN:
156830
VIS
M 6X40
depuis
£0,57
depuis
£0,57
#
007
MPN:
157218
VIS
M 6X25
depuis
£0,51
depuis
£0,51
#
008
MPN:
200414
GOUJON
M 6X25,5
depuis
£3,78
depuis
£3,78
#
009
MPN:
156828
VIS
M 6X50 – Ancienne solution
depuis
£2,13
depuis
£2,13
#
009
MPN:
187710
GOUJON
M 6X40
depuis
£6,72
depuis
£6,72
#
009
MPN:
187711
GOUJON
M 6X25
depuis
£52,12
depuis
£52,12
#
009
MPN:
209487
VIS
M 6X32 – Ancienne solution
depuis
£3,16
depuis
£3,16
#
010
MPN:
11197774
Rondelle
depuis
£0,52
depuis
£0,52
#
011
MPN:
204102
GOUJON
M 6X25
depuis
£8,39
depuis
£8,39
#
012
MPN:
184966
JOINT DE CULASSE DROIT
Fourni également dans le kit de révision des joints de culasse (cod. 980020003)
depuis
£41,59
depuis
£41,59
#
013
MPN:
14326001
BOUCHON FILETÉ
depuis
£0,50
depuis
£0,50
#
014
MPN:
140135
INSERT FILETÉ
depuis
£1,74
depuis
£1,74
#
015
MPN:
183447
BOUCHON FILETÉ
depuis
£4,63
depuis
£4,63
#
016
MPN:
187706
joint
Valable jusqu'au numéro de moteur. 102268
depuis
£3,24
depuis
£3,24
#
016
MPN:
223982
joint
Valable à partir du moteur Nr. 102269 - Fourni également dans le kit de révision du joint de couvercle (cod. 980020007)
depuis
£1,40
depuis
£1,40
#
017
MPN:
164400
BOUCHON FILETÉ
depuis
£2,16
depuis
£2,16
#
018
MPN:
13541224
GOUJON
depuis
£34,93
depuis
£34,93
#
019
MPN:
199760
BOUCHON FILETÉ
depuis
£0,53
depuis
£0,53
#
020
MPN:
134233
joint
Fourni également dans le kit de révision du joint de couvercle (cod. 980020005 et 980020007)
depuis
£0,53
depuis
£0,53
#
021
MPN:
102725
CHEVILLE DE CENTRAGE
depuis
£0,60
depuis
£0,60
#
022
MPN:
14305621
VIS
M 6X35
depuis
£0,71
depuis
£0,71
#
022
MPN:
14305821
VIS
M 6X40
depuis
£0,53
depuis
£0,53
#
023
MPN:
11197774
Rondelle
depuis
£0,51
depuis
£0,51
#
024
MPN:
183524
NOIX
depuis
£1,20
depuis
£1,20
#
025
MPN:
151117
Rondelle
depuis
£0,31
depuis
£0,31
Cette pièce remplace le numéro de pièce 300266
- et 1 plus. Cliquez pour voir les détails
#
026
MPN:
13543424
GOUJON
depuis
£1,04
depuis
£1,04
#
027
MPN:
187963
PRISE
depuis
£3,63
depuis
£3,63
#
028
MPN:
184681
CLAPET ANTI-RETOUR DE PRESSION D'HUILE
depuis
£237,18
depuis
£237,18
#
029
MPN:
180266
FILTRE À L'HUILE
Fourni également dans le kit de révision du joint de couvercle (cod. 980020005 et 980020007)
Remplacement
Remplacement
#
030
MPN:
10263360
joint
depuis
£0,54
depuis
£0,54
-4.2-part-diagram-121.webp "MASERATI QTP. (2006) 4.2 CULASSE GAUCHE SCHÉMA DES PIÈCES")
-4.2-part-diagram-122.webp "MASERATI QTP. (2006) 4.2 ARBRES À CAMES POUR CULASSE DROITE - SCHÉMA DES PIÈCES")
-4.2-part-diagram-123.webp "MASERATI QTP. (2006) 4.2 ARBRES À CAMES POUR CULASSE GAUCHE SCHÉMA DES PIÈCES")
-4.2-part-diagram-124.webp "MASERATI QTP. (2006) 4.2 HORAIRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-125.webp "MASERATI QTP. (2006) 4.2 VANNES SCHÉMA DES PIÈCES")
-4.2-part-diagram-126.webp "MASERATI QTP. (2006) 4.2 HYDRAULIQUE POUR LA SYNCHRONISATION SCHÉMA DES PIÈCES")
-4.2-part-diagram-140.webp "MASERATI QTP. (2006) 4.2 COLLECTEUR D'ADMISSION D'AIR ET SUPPORT D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-141.webp "MASERATI QTP. (2006) 4.2 FILTRE À AIR, ADMISSION ET CONVOYEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-142.webp "MASERATI QTP. (2006) 4.2 RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-4.2-part-diagram-143a.webp "MASERATI QTP. (2006) 4.2 POMPES À CARBURANT ET TUYAUTERIE - VALABLE JUSQU'À LA VOITURE 24274 SCHÉMA DES PIÈCES")
-4.2-part-diagram-143b.webp "MASERATI QTP. (2006) 4.2 POMPES À CARBURANT ET TUYAUTERIE – VALABLE À PARTIR DU VÉHICULE 24275 SCHÉMA DES PIÈCES")
-4.2-part-diagram-144.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE RECYCLAGE DES VAPEURS DE CARBURANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-150.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'AIR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-160.webp "MASERATI QTP. (2006) 4.2 LUBRIFICATION : TUYAUTERIE ET RÉCUPÉRATION SCHÉMA DES PIÈCES")
-4.2-part-diagram-161.webp "MASERATI QTP. (2006) 4.2 LUBRIFICATION : POMPE ET FILTRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-162.webp "MASERATI QTP. (2006) 4.2 ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-163.webp "MASERATI QTP. (2006) 4.2 SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-4.2-part-diagram-170.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE REFROIDISSEMENT : RADIATEURS ET CONVOYEURS D’AIR SCHÉMA DES PIÈCES")
-4.2-part-diagram-171.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE REFROIDISSEMENT : NOURICE ET TUYAUTERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-172.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE REFROIDISSEMENT : POMPE À EAU SCHÉMA DES PIÈCES")
-4.2-part-diagram-180.webp "MASERATI QTP. (2006) 4.2 PRÉCATALYSEUR ET CATALYSEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-181.webp "MASERATI QTP. (2006) 4.2 SILENCIEUX SCHÉMA DES PIÈCES")
-4.2-part-diagram-190.webp "MASERATI QTP. (2006) 4.2 CONTRÔLE ÉLECTRONIQUE : CONTRÔLE D'INJECTION ET DE PHASE SCHÉMA DES PIÈCES")
-4.2-part-diagram-191.webp "MASERATI QTP. (2006) 4.2 CONTRÔLE ÉLECTRONIQUE : DÉMARRAGE DU MOTEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-201.webp "MASERATI QTP. (2006) 4.2 COMMANDES HYDRAULIQUES POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-211.webp "MASERATI QTP. (2006) 4.2 DISQUE D'EMBRAYAGE ET BOÎTIER POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-290.webp "MASERATI QTP. (2006) 4.2 COMMANDES ÉLECTRONIQUES D'EMBRAYAGE POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-301.webp "MASERATI QTP. (2006) 4.2 COMMANDES DU CONDUCTEUR POUR F1 BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-310.webp "MASERATI QTP. (2006) 4.2 BOÎTIER D'ENGRENAGES SCHÉMA DES PIÈCES")
-4.2-part-diagram-311.webp "MASERATI QTP. (2006) 4.2 ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-4.2-part-diagram-312.webp "MASERATI QTP. (2006) 4.2 ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-4.2-part-diagram-313.webp "MASERATI QTP. (2006) 4.2 COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-321.webp "MASERATI QTP. (2006) 4.2 DIFFÉRENTIEL ARRIÈRE ET ARBRES D'ESSIEU SCHÉMA DES PIÈCES")
-4.2-part-diagram-330.webp "MASERATI QTP. (2006) 4.2 TUBE DE TRANSMISSION SCHÉMA DES PIÈCES")
-4.2-part-diagram-340.webp "MASERATI QTP. (2006) 4.2 SYSTÈME HYDRAULIQUE DE COMMANDE DE BOÎTE DE VITESSES : UNITÉ DE PUISSANCE SCHÉMA DES PIÈCES")
-4.2-part-diagram-341.webp "MASERATI QTP. (2006) 4.2 SYSTÈME HYDRAULIQUE DE COMMANDE DE BOÎTE DE VITESSES : RÉSERVOIR ET POMPE SCHÉMA DES PIÈCES")
-4.2-part-diagram-350.webp "MASERATI QTP. (2006) 4.2 LUBRIFICATION ET REFROIDISSEMENT POUR L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-4.2-part-diagram-390.webp "MASERATI QTP. (2006) 4.2 COMMANDES ÉLECTRONIQUES (BOÎTE DE VITESSES) SCHÉMA DES PIÈCES")
-4.2-part-diagram-400.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE SERVOFREIN SCHÉMA DES PIÈCES")
-4.2-part-diagram-410.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE FREINAGE DES ROUES AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-411.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE FREINAGE DES ROUES ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-420a.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 1-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-420b.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 2-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-420c.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 3-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-420d.webp "MASERATI QTP. (2006) 4.2 TUYAUTERIE (PAGE 4-4) SCHÉMA DES PIÈCES")
-4.2-part-diagram-430.webp "MASERATI QTP. (2006) 4.2 COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-4.2-part-diagram-490.webp "MASERATI QTP. (2006) 4.2 SYSTÈMES DE COMMANDE DE FREINAGE SCHÉMA DES PIÈCES")
-4.2-part-diagram-500.webp "MASERATI QTP. (2006) 4.2 GROUPE ARBRE ET VOLANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-510.webp "MASERATI QTP. (2006) 4.2 BOÎTIER DE DIRECTION ET POMPE DE SERVOCOMMANDE SCHÉMA DES PIÈCES")
-4.2-part-diagram-520.webp "MASERATI QTP. (2006) 4.2 SUPPORT COMPLET DE PÉDALES SCHÉMA DES PIÈCES")
-4.2-part-diagram-600.webp "MASERATI QTP. (2006) 4.2 JANTE ET PNEU SCHÉMA DES PIÈCES")
-4.2-part-diagram-610.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE SUSPENSION AVANT SCHÉMA")
-4.2-part-diagram-611.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE SUSPENSION AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-612.webp "MASERATI QTP. (2006) 4.2 PIEDS AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-620.webp "MASERATI QTP. (2006) 4.2 SUSPENSIONS ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-621.webp "MASERATI QTP. (2006) 4.2 PIÈCES DE SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-622.webp "MASERATI QTP. (2006) 4.2 CHÂSSIS ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-690.webp "MASERATI QTP. (2006) 4.2 COMMANDES ÉLECTRONIQUES (SUSPENSIONS) SCHÉMA DES PIÈCES")
-4.2-part-diagram-700.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'AIRBAG FRONTAL SCHÉMA DES PIÈCES")
-4.2-part-diagram-701.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE BLOCAGE DE L'AIRBAG PASSAGER SCHÉMA DES PIÈCES")
-4.2-part-diagram-702.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE SAC LATÉRAL AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-704.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE SAC À FENÊTRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-705.webp "MASERATI QTP. (2006) 4.2 CAPTEURS DE CRASH SCHÉMA DES PIÈCES")
-4.2-part-diagram-710.webp "MASERATI QTP. (2006) 4.2 CEINTURES DE SÉCURITÉ AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-711.webp "MASERATI QTP. (2006) 4.2 CEINTURES DE SÉCURITÉ ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-720.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE CONTRÔLE DE LA PRESSION DES PNEUS -EN OPTION- SCHÉMA DES PIÈCES")
-4.2-part-diagram-731.webp "MASERATI QTP. (2006) 4.2 OUTILS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.2-part-diagram-732.webp "MASERATI QTP. (2006) 4.2 OUTILS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.2-part-diagram-800.webp "MASERATI QTP. (2006) 4.2 SERVICES EXTÉRIEURS DE VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-810.webp "MASERATI QTP. (2006) 4.2 SERVICES INTÉRIEURS DE VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-820.webp "MASERATI QTP. (2006) 4.2 PRODUCTION D'ÉNERGIE ET BATTERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-830.webp "MASERATI QTP. (2006) 4.2 PHARES AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-831.webp "MASERATI QTP. (2006) 4.2 FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-832.webp "MASERATI QTP. (2006) 4.2 FEUX LATÉRAUX SCHÉMA DES PIÈCES")
-4.2-part-diagram-839.webp "MASERATI QTP. (2006) 4.2 CONTRÔLE DU SYSTÈME DE PHARES SCHÉMA DES PIÈCES")
-4.2-part-diagram-840a.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : PIÈCES DU COMPARTIMENT MOTEUR (PAGE 1-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-840b.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : PIÈCES DU COMPARTIMENT MOTEUR (PAGE 2-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-841.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : PIÈCES DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-842.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : DIFFUSION SCHÉMA DES PIÈCES")
-4.2-part-diagram-849.webp "MASERATI QTP. (2006) 4.2 GROUPE AC : CONTRÔLE ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.2-part-diagram-850.webp "MASERATI QTP. (2006) 4.2 SERVICES DE TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-851.webp "MASERATI QTP. (2006) 4.2 SERVICES DE TUNNELS SCHÉMA DES PIÈCES")
-4.2-part-diagram-852.webp "MASERATI QTP. (2006) 4.2 SERVICES DE PORTES SCHÉMA DES PIÈCES")
-4.2-part-diagram-853a.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'ALARME ET ANTIDÉMARRAGE (PAGE 1-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-853b.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'ALARME ET ANTIDÉMARRAGE (PAGE 2-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-860a.webp "MASERATI QTP. (2006) 4.2 CÂBLES PRINCIPAUX (PAGE 1-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-860b.webp "MASERATI QTP. (2006) 4.2 CÂBLES PRINCIPAUX (PAGE 2-2) SCHÉMA DES PIÈCES")
-4.2-part-diagram-861.webp "MASERATI QTP. (2006) 4.2 RELAIS, FUSIBLES ET BOÎTIERS SCHÉMA DES PIÈCES")
-4.2-part-diagram-870.webp "MASERATI QTP. (2006) 4.2 SYSTÈME D'INSONORISATION SCHÉMA DES PIÈCES")
-4.2-part-diagram-871a.webp "MASERATI QTP. (2006) 4.2 SYSTÈME INFO-TÉLÉMATIQUE (PAGE 1-3) SCHÉMA DES PIÈCES")
-4.2-part-diagram-871b.webp "MASERATI QTP. (2006) 4.2 SYSTÈME INFO-TÉLÉMATIQUE (PAGE 2-3) SCHÉMA DES PIÈCES")
-4.2-part-diagram-871c.webp "MASERATI QTP. (2006) 4.2 SYSTÈME INFO-TÉLÉMATIQUE (PAGE 3-3) SCHÉMA DES PIÈCES")
-4.2-part-diagram-872.webp "MASERATI QTP. (2006) 4.2 SYSTÈME DE RÉCEPTION ET DE CONNEXION SCHÉMA DES PIÈCES")
-4.2-part-diagram-900.webp "MASERATI QTP. (2006) 4.2 STRUCTURES EXTÉRIEURES AVANT ET CARROSSERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-901.webp "MASERATI QTP. (2006) 4.2 STRUCTURES EXTÉRIEURES CENTRALES ET CORPS SCHÉMA DES PIÈCES")
-4.2-part-diagram-902.webp "MASERATI QTP. (2006) 4.2 STRUCTURES EXTÉRIEURES ARRIÈRE ET CARROSSERIE SCHÉMA DES PIÈCES")
-4.2-part-diagram-903.webp "MASERATI QTP. (2006) 4.2 PIÈCES STRUCTURELLES AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-904.webp "MASERATI QTP. (2006) 4.2 PIÈCES STRUCTURELLES CENTRALES SCHÉMA DES PIÈCES")
-4.2-part-diagram-905.webp "MASERATI QTP. (2006) 4.2 PIÈCES STRUCTURELLES ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-910.webp "MASERATI QTP. (2006) 4.2 LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-911.webp "MASERATI QTP. (2006) 4.2 PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-912.webp "MASERATI QTP. (2006) 4.2 CAPTEURS DE STATIONNEMENT -EN OPTION- SCHÉMA DES PIÈCES")
-4.2-part-diagram-913.webp "MASERATI QTP. (2006) 4.2 TIMONERIE ET PORTES SCHÉMA DES PIÈCES")
-4.2-part-diagram-914.webp "MASERATI QTP. (2006) 4.2 BOUCLIERS DE PLANCHER PLAT ET DE SOUBASSEMENT SCHÉMA DES PIÈCES")
-4.2-part-diagram-915.webp "MASERATI QTP. (2006) 4.2 BOUCLIERS, MOULURES ET COUVERTURES SCHÉMA DES PIÈCES")
-4.2-part-diagram-916.webp "MASERATI QTP. (2006) 4.2 MARQUES ET SYMBOLES SCHÉMA DES PIÈCES")
-4.2-part-diagram-917.webp "MASERATI QTP. (2006) 4.2 ADHÉSIFS ET PLAQUES SCHÉMA DES PIÈCES")
-4.2-part-diagram-920.webp "MASERATI QTP. (2006) 4.2 CAPOT AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-921.webp "MASERATI QTP. (2006) 4.2 CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-922.webp "MASERATI QTP. (2006) 4.2 TRAPPE DE CARBURANT ET COMMANDES SCHÉMA DES PIÈCES")
-4.2-part-diagram-923.webp "MASERATI QTP. (2006) 4.2 DISPOSITIF D'OUVERTURE DU CAPOT AVANT SCHÉMA DES PIÈCES")
-4.2-part-diagram-924.webp "MASERATI QTP. (2006) 4.2 DISPOSITIF D'OUVERTURE DU CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-930.webp "MASERATI QTP. (2006) 4.2 PORTES D'ENTRÉE : REMBOURRAGE SCHÉMA DES PIÈCES")
-4.2-part-diagram-931.webp "MASERATI QTP. (2006) 4.2 PORTES D'ENTRÉE : DISPOSITIFS DE DÉPLACEMENT SCHÉMA DES PIÈCES")
-4.2-part-diagram-932.webp "MASERATI QTP. (2006) 4.2 PORTES ARRIÈRE : PANNEAUX SCHÉMA DES PIÈCES")
-4.2-part-diagram-933.webp "MASERATI QTP. (2006) 4.2 PORTES ARRIÈRE : DISPOSITIFS DE DÉPLACEMENT SCHÉMA DES PIÈCES")
-4.2-part-diagram-934.webp "MASERATI QTP. (2006) 4.2 VERRES ET JOINTS SCHÉMA DES PIÈCES")
-4.2-part-diagram-935.webp "MASERATI QTP. (2006) 4.2 RÉTROVISEUR INTÉRIEUR ET EXTÉRIEUR SCHÉMA DES PIÈCES")
-4.2-part-diagram-940.webp "MASERATI QTP. (2006) 4.2 SIÈGES AVANT : PANNEAUX DE GARNITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-941.webp "MASERATI QTP. (2006) 4.2 SIÈGES AVANT : MÉCANIQUE ET ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-4.2-part-diagram-942.webp "MASERATI QTP. (2006) 4.2 SIÈGES ARRIÈRE : DOUBLURES SCHÉMA DES PIÈCES")
-4.2-part-diagram-943.webp "MASERATI QTP. (2006) 4.2 SIÈGES ARRIÈRE : UNITÉS MÉCANIQUES ET ÉLECTRONIQUES SCHÉMA DES PIÈCES")
-4.2-part-diagram-944.webp "MASERATI QTP. (2006) 4.2 REMBOURRAGE DES FLANCS LATÉRAUX ET DES MONTANTS DU COMPARTIMENT PASSAGERS SCHÉMA DES PIÈCES")
-4.2-part-diagram-945.webp "MASERATI QTP. (2006) 4.2 TOIT ET PARE-SOLEIL SCHÉMA DES PIÈCES")
-4.2-part-diagram-946.webp "MASERATI QTP. (2006) 4.2 SOUS LA MOULURE DE LA LUNETTE ARRIÈRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-950.webp "MASERATI QTP. (2006) 4.2 ASSEMBLAGE DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-951.webp "MASERATI QTP. (2006) 4.2 COMPARTIMENT TUNNEL ET ACCESSOIRES SCHÉMA DES PIÈCES")
-4.2-part-diagram-952.webp "MASERATI QTP. (2006) 4.2 TIROIRS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-4.2-part-diagram-960.webp "MASERATI QTP. (2006) 4.2 TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-4.2-part-diagram-961.webp "MASERATI QTP. (2006) 4.2 TAPIS DE CAPOT DE COFFRE SCHÉMA DES PIÈCES")
-4.2-part-diagram-962.webp "MASERATI QTP. (2006) 4.2 ISOLATION PHONIQUE DANS LA VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-963.webp "MASERATI QTP. (2006) 4.2 ISOLATIONS THERMIQUES DANS LA VOITURE SCHÉMA DES PIÈCES")
-4.2-part-diagram-971.webp "MASERATI QTP. (2006) 4.2 TOIT AMOVIBLE SCHÉMA DES PIÈCES")
-4.2-part-diagram-000.webp "MASERATI QTP. (2006) 4.2 UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-4.2-part-diagram-100.webp "MASERATI QTP. (2006) 4.2 CARTER SCHÉMA DES PIÈCES")
-4.2-part-diagram-110.webp "MASERATI QTP. (2006) 4.2 MÉCANISME À MANIVELLE SCHÉMA DES PIÈCES")
-4.2-part-diagram-111.webp "MASERATI QTP. (2006) 4.2 PIÈCES AUXILIAIRES DE COURROIES SCHÉMA DES PIÈCES")
