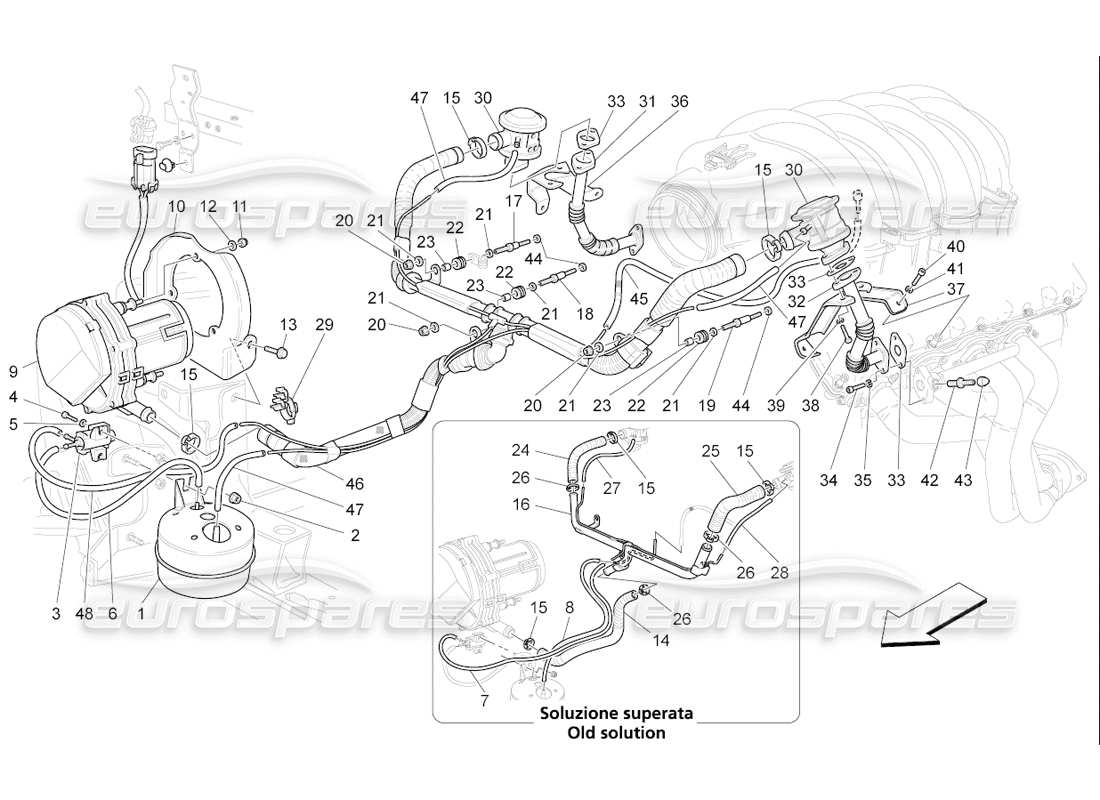

018 - système d'air supplémentaire
Maserati QTP. (2006) 4.2 F1 Additional Air System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 01
MPN: 330328400
RÉSERVOIR À VIDE
depuis £9,80
depuis £9,80
# 02
MPN: 14059211
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 675000181
# 03
MPN: 315769
ÉLECTROVANNE MARCHE/ARRÊT
depuis £17,12
depuis £17,12
Cette pièce remplace le numéro de pièce 184363
# 04
MPN: 14304224
VIS
depuis £0,53
depuis £0,53
# 05
MPN: 12601174
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 675000100
# 06
MPN: 200131
MANCHE
Remplacement
Remplacement
# 06
MPN: 238513
MANCHE
depuis £1,35
depuis £1,35
Cette pièce remplace le numéro de pièce 200131
# 07
MPN: 200132
ANCIENNE SOLUTION DE MANCHON
depuis £3,16
depuis £3,16
# 08
MPN: 209919
ANCIENNE SOLUTION DE MANCHON
depuis £13,12
depuis £13,12
Cette pièce remplace le numéro de pièce 200130
# 09
MPN: 181197
POMPE À AIR SECONDAIRE
depuis £166,10
depuis £166,10
# 10
MPN: 188210
SUPPORT DE FIXATION DE POMPE À AIR
depuis £17,93
depuis £17,93
# 11
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
# 12
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601270
# 13
MPN: 16281921
VIS
depuis £1,66
depuis £1,66
# 14
MPN: 195435
ANCIENNE SOLUTION DE TUYAU
depuis £29,51
depuis £29,51
# 15
MPN: 178054
PINCE VALABLE POUR LES VOITURES AVEC ANCIENNE SOLUTION
depuis £0,53
depuis £0,53
# 15
MPN: 226356
PINCE PAS POUR VOITURES AVEC ANCIENNE SOLUTION
depuis £0,71
depuis £0,71
# 16
MPN: 195438
VANNE TUBE DE DISTRIBUTION D'AIR ANCIENNE SOLUTION
depuis £70,54
depuis £70,54
# 17
MPN: 194437
GOUJON
depuis £10,83
depuis £10,83
# 18
MPN: 199865
GOUJON
depuis £7,72
depuis £7,72
# 19
MPN: 199852
GOUJON
depuis £24,66
depuis £24,66
# 20
MPN: 159601
NOIX
depuis £0,54
depuis £0,54
# 21
MPN: 12647729
Rondelle
Remplacement
Remplacement
# 22
MPN: 219456
SUPPORT ANTI-VIBRATION
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 315520375
# 22
MPN: 315520375
SUPPORT ANTI-VIBRATION
Remplacement
Remplacement
# 23
MPN: 219457
ESPACEUR
depuis £15,77
depuis £15,77
# 23
MPN: 397850624
ESPACEUR
depuis £2,57
depuis £2,57
# 24
MPN: 210204
ANCIENNE SOLUTION MANCHON DROIT
depuis £28,72
depuis £28,72
# 25
MPN: 198659
ANCIENNE SOLUTION MANCHON GAUCHE
depuis £12,27
depuis £12,27
# 26
MPN: 178054
PINCE ANCIENNE SOLUTION
depuis £0,53
depuis £0,53
# 27
MPN: 141235
TUYAU CAOUTCHOUC ANCIENNE SOLUTION
depuis £2,26
depuis £2,26
# 28
MPN: 115147
TUYAU CAOUTCHOUC ANCIENNE SOLUTION
depuis £2,92
depuis £2,92
# 29
MPN: 209670
AGRAFE
depuis £2,08
depuis £2,08
# 30
MPN: 171175
SOUPAPE D'AIR SECONDAIRE
depuis £110,84
depuis £110,84
# 31
MPN: 210203
TUYAU DE SOUPAPE D'AIR DROIT
depuis £96,68
depuis £96,68
# 32
MPN: 204417
TUYAU DE SOUPAPE D'AIR GAUCHE
depuis £44,97
depuis £44,97
# 33
MPN: 186781
joint
depuis £3,11
depuis £3,11
# 34
MPN: 14305724
VIS
depuis £0,53
depuis £0,53
# 35
MPN: 127494
Rondelle
depuis £0,47
depuis £0,47
# 36
MPN: 210202
SUPPORT DE FIXATION SOUPAPE AIR DROIT
depuis £7,49
depuis £7,49
Cette pièce remplace le numéro de pièce 195437 - et 1 plus. Cliquez pour voir les détails
# 37
MPN: 211218
SUPPORT DE FIXATION DE SOUPAPE D'AIR GAUCHE
depuis £5,25
depuis £5,25
Cette pièce remplace le numéro de pièce 195436 - et 1 plus. Cliquez pour voir les détails
# 38
MPN: 14433124
VIS
depuis £0,51
depuis £0,51
# 39
MPN: 127494
Rondelle
depuis £0,47
depuis £0,47
# 40
MPN: 198312
VIS
depuis £0,52
depuis £0,52
# 41
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
# 42
MPN: 152630
UNION FILETÉE
depuis £47,46
depuis £47,46
# 43
MPN: 150595
ÉCROU À CAPUCHON
depuis £0,48
depuis £0,48
# 44
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
# 45
MPN: 224508
TUYAU EN CAOUTCHOUC
depuis £8,07
depuis £8,07
# 46
MPN: 222216
TUYAU D'AIR SECONDAIRE COMPLET
depuis £178,66
depuis £178,66
# 47
MPN: 115666
TUYAU EN CAOUTCHOUC
depuis £0,68
depuis £0,68
# 48
MPN: 115412
TUYAU EN CAOUTCHOUC
depuis £1,43
depuis £1,43
