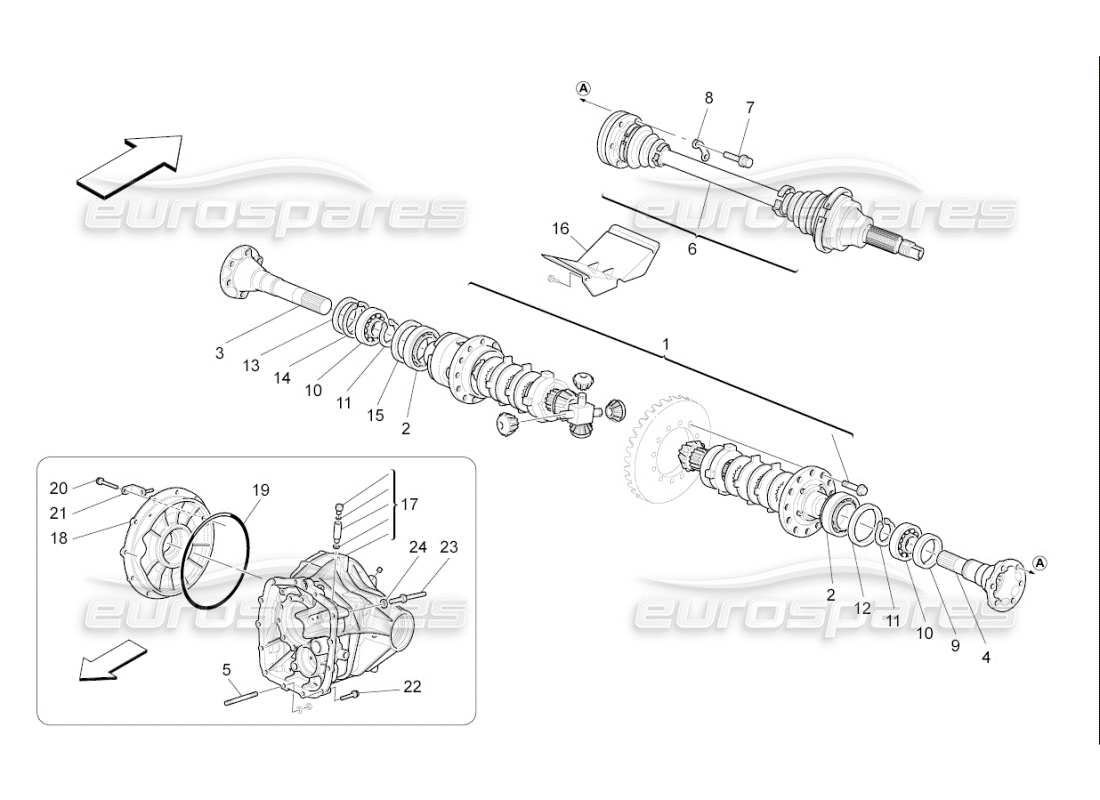

037 - DIFFÉRENTIELS ET ARBRE DE PONT ARRIÈRE
Maserati QTP. (2007) 4.2 F1 Differential And Rear Axle Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 01
MPN: 192735
SOI COMPLET
depuis £2 105,64
depuis £2 105,64
Cette pièce remplace le numéro de pièce 185680
# 02
MPN: 184998
ROULEMENT À ROULEAUX
depuis £73,70
depuis £73,70
Cette pièce remplace le numéro de pièce 376200124
# 03
MPN: 199056
ARBRE DE SORTIE DIFFÉRENTIEL LONG GAUCHE
depuis £647,62
depuis £647,62
Cette pièce remplace le numéro de pièce 182322
# 04
MPN: 199055
ARBRE DE SORTIE DIFFÉRENTIEL COURT DROIT
depuis £651,00
depuis £651,00
Cette pièce remplace le numéro de pièce 185014
# 05
MPN: 13543624
GOUJON
depuis £0,71
depuis £0,71
# 06
MPN: 192746
ARBRE D'ESSIEU
Remplacement
Remplacement
# 06
MPN: 218164
ARBRE D'ESSIEU
depuis £278,96
depuis £278,96
Cette pièce remplace le numéro de pièce 192746 - et 1 plus. Cliquez pour voir les détails
# 07
MPN: 181910
VIS
depuis £1,36
depuis £1,36
Cette pièce remplace le numéro de pièce 211027 - et 3 plus. Cliquez pour voir les détails
# 08
MPN: 149415
PLAQUE
depuis £1,16
depuis £1,16
# 08
MPN: 222679
PLAQUE
depuis £2,65
depuis £2,65
Cette pièce remplace la pièce numéro 149415 que nous avons en stock
# 09
MPN: 181618
JOINT D'ÉTANCHÉITÉ DROIT
depuis £31,13
depuis £31,13
# 10
MPN: 184995
ROULEMENT À BILLES
depuis £62,10
depuis £62,10
# 11
MPN: 184994
ANNEAU SOUPLE
depuis £3,90
depuis £3,90
# 12
MPN: 185026
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 6,8
depuis £24,36
depuis £24,36
# 12
MPN: 185027
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 6,4
depuis £28,21
depuis £28,21
# 12
MPN: 185028
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 6,00
depuis £28,21
depuis £28,21
# 13
MPN: 185722
ANNEAU D'HUILE GAUCHE
depuis £38,52
depuis £38,52
# 14
MPN: 185723
BAGUE SEEGER
depuis £2,65
depuis £2,65
# 15
MPN: 185029
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 3,30
depuis £22,43
depuis £22,43
# 15
MPN: 185033
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 2,95
depuis £22,43
depuis £22,43
# 15
MPN: 185034
ÉPAISSEUR DE L'ANNEAU DE REGISTRE MM. 2,60
depuis £22,43
depuis £22,43
# 16
MPN: 198514
PROTECTION CONTRE LA CHALEUR
depuis £6,17
depuis £6,17
# 17
MPN: 192732
BOITE DIFFÉRENTIELLE COMPLÈTE
depuis £857,23
depuis £857,23
Cette pièce remplace le numéro de pièce 184644
# 18
MPN: 184767
COUVERCLE DIFFÉRENTIEL
depuis £154,19
depuis £154,19
# 19
MPN: 14468781
OU JOINT
depuis £20,09
depuis £20,09
# 20
MPN: 16287221
VIS
depuis £0,47
depuis £0,47
# 21
MPN: 149694
SUPPORT DE FIXATION
depuis £3,27
depuis £3,27
# 22
MPN: 16287521
VIS
depuis £0,71
depuis £0,71
# 23
MPN: 190044
GOUJON
depuis £17,51
depuis £17,51
Cette pièce remplace le numéro de pièce 190094
# 24
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
