104 - CADRES STRUCTURELS ARRIÈRE ET PANNEAUX EN TÔLE

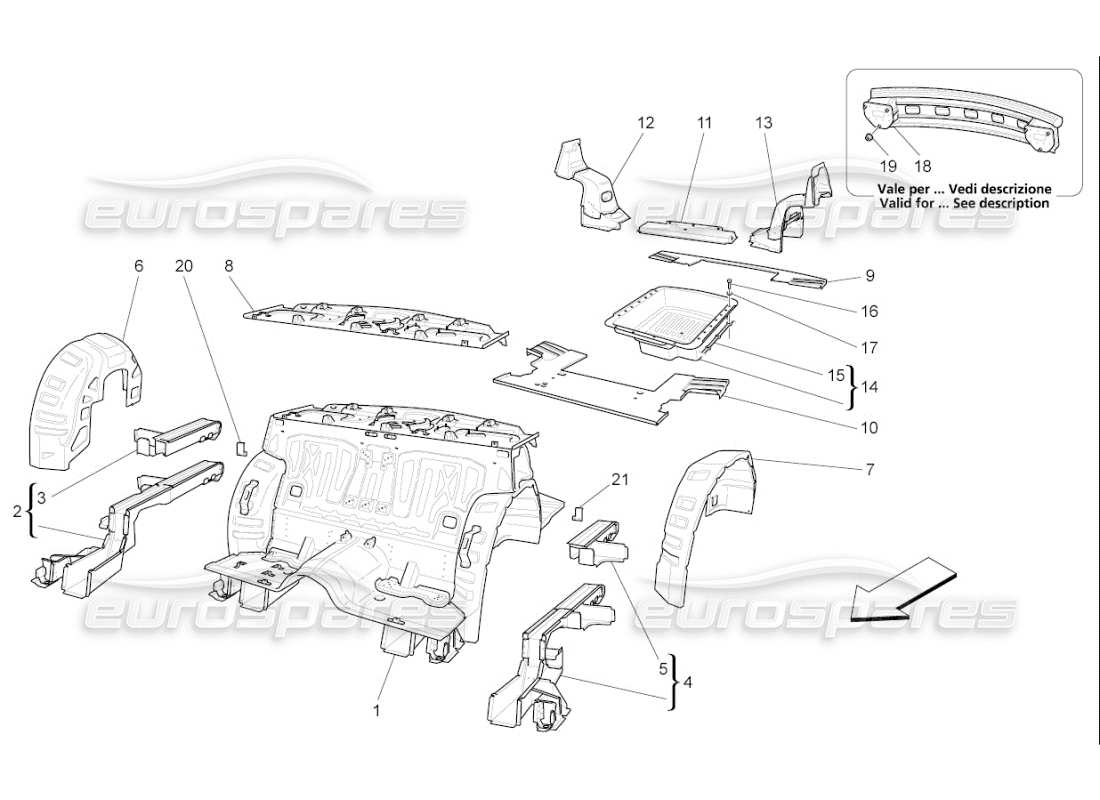

Maserati QTP. (2007) 4.2 F1 Rear Structural Frames And Sheet Panels Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 01
MPN: 980139338
CADRE ARRIÈRE COMPLET
depuis £4 808,88
depuis £4 808,88
# 02
MPN: 980139340
ÉLÉMENT LONGITUDINAL DROIT COMPLET
depuis £1 122,96
depuis £1 122,96
# 03
MPN: 980139339
SPRAG ARRIÈRE DROIT
depuis £323,83
depuis £323,83
# 04
MPN: 980139342
ÉLÉMENT LONGITUDINAL GAUCHE COMPLET
depuis £1 122,96
depuis £1 122,96
# 05
MPN: 980139341
SPRAG ARRIÈRE GAUCHE
depuis £323,83
depuis £323,83
# 06
MPN: 67260200
PASSAGE DE ROUE ARRIÈRE DROIT
depuis £174,77
depuis £174,77
# 07
MPN: 67260300
PASSAGE DE ROUE ARRIÈRE GAUCHE
depuis £1 235,03
depuis £1 235,03
# 08
MPN: 980139343
SOUS LA FENÊTRE ARRIÈRE
depuis £364,58
depuis £364,58
# 09
MPN: 980139345
PLANCHER ARRIÈRE CÔTÉ ARRIÈRE
depuis £186,35
depuis £186,35
# 10
MPN: 980139344
PLANCHER AVANT CÔTÉ ARRIÈRE
depuis £259,64
depuis £259,64
# 11
MPN: 67260800
TRAVERSE
depuis £100,93
depuis £100,93
# 12
MPN: 980139346
RENFORT ARRIÈRE DROIT
depuis £420,42
depuis £420,42
# 13
MPN: 980139347
RENFORT ARRIÈRE GAUCHE
depuis £423,61
depuis £423,61
# 14
MPN: 67895200
ÉTAPE COMPLÈTE DE ROUE DE SECOURS
depuis £110,37
depuis £110,37
# 15
MPN: 67793600
JOINT DE MARCHEPIED DE ROUE DE SECOURS
depuis £1,43
depuis £1,43
# 16
MPN: 16130321
VIS
depuis £1,11
depuis £1,11
# 17
MPN: 14446521
Rondelle
depuis £1,11
depuis £1,11
Cette pièce remplace le numéro de pièce 12683124
# 20
MPN: 67998200
INSERT DROIT
depuis £40,99
depuis £40,99
# 21
MPN: 67998300
INSERT GAUCHE
depuis £40,99
depuis £40,99
