015 - système d'air supplémentaire

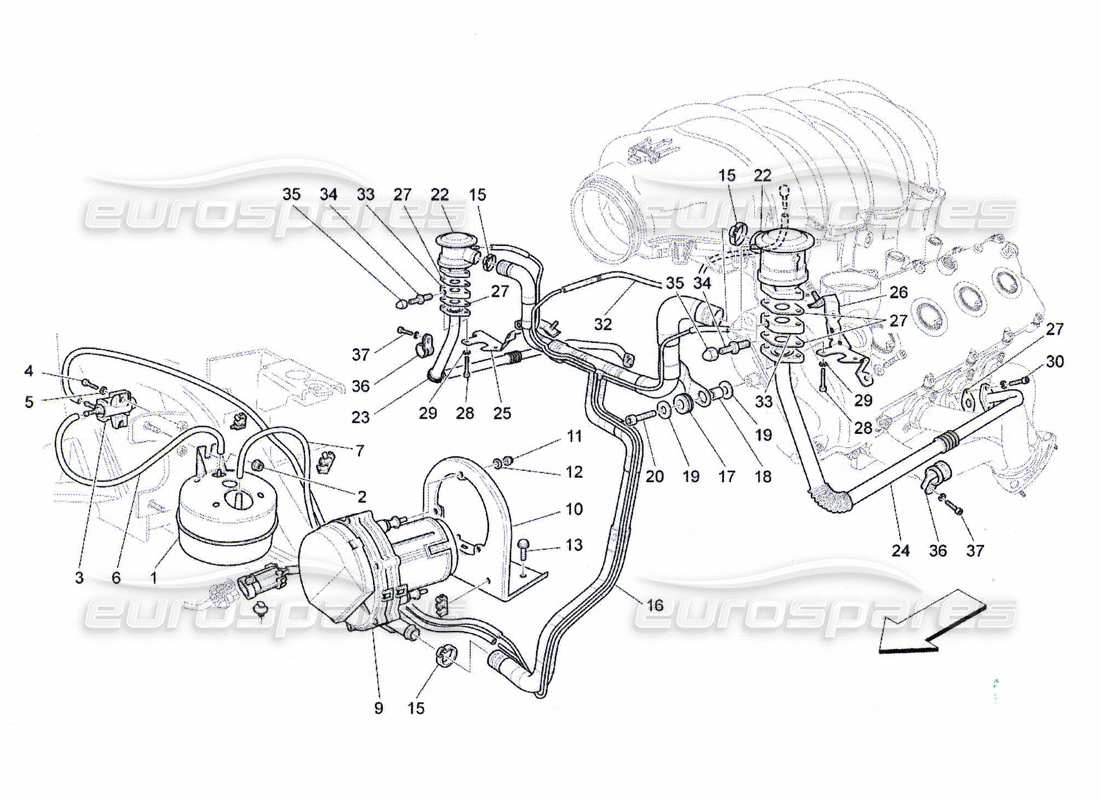

Maserati QTP. (2010) 4.7 Additional Air System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
330328400
RÉSERVOIR À VIDE
depuis
£9,44
depuis
£9,44
#
002
MPN:
14059211
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000181
#
003
MPN:
315769
ÉLECTROVANNE MARCHE/ARRÊT
depuis
£16,25
depuis
£16,25
Cette pièce remplace le numéro de pièce 184363
#
004
MPN:
14304624
VIS
depuis
£0,47
depuis
£0,47
#
005
MPN:
12601174
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000100
#
006
MPN:
238513
MANCHE
depuis
£1,31
depuis
£1,31
Cette pièce remplace le numéro de pièce 200131
#
006
MPN:
238513
MANCHE
depuis
£1,31
depuis
£1,31
Cette pièce remplace le numéro de pièce 200131
#
007
MPN:
210658
MANCHE
depuis
£5,15
depuis
£5,15
#
008
MPN:
238514
MANCHE
depuis
£5,66
depuis
£5,66
Cette pièce remplace le numéro de pièce 210659
#
008
MPN:
238514
MANCHE
depuis
£5,66
depuis
£5,66
Cette pièce remplace le numéro de pièce 210659
#
009
MPN:
181197
POMPE À AIR SECONDAIRE
depuis
£157,99
depuis
£157,99
#
010
MPN:
215965
SUPPORT DE FIXATION DE POMPE À AIR
depuis
£12,59
depuis
£12,59
#
011
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
#
012
MPN:
12601274
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601270
#
013
MPN:
16285924
VIS
depuis
£0,47
depuis
£0,47
#
014
MPN:
214540
TUYAU DE LA POMPE À AIR AU TUBE D'ALIMENTATION D'AIR DE LA VANNE
depuis
£20,29
depuis
£20,29
#
015
MPN:
178054
SERRER
depuis
£0,47
depuis
£0,47
#
016
MPN:
224507
TUBE DE DISTRIBUTION D'AIR DE SOUPAPE
depuis
£72,73
depuis
£72,73
#
017
MPN:
219456
SUPPORT ANTI-VIBRATION
depuis
£1,46
depuis
£1,46
Cette pièce remplace le numéro de pièce 315520375
#
018
MPN:
219457
ESPACEUR
depuis
£15,14
depuis
£15,14
#
019
MPN:
12647727
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12647729
#
020
MPN:
231618
VIS
depuis
£0,47
depuis
£0,47
#
021
MPN:
219583
MANCHE
depuis
£11,18
depuis
£11,18
#
022
MPN:
171175
SOUPAPE D'AIR SECONDAIRE
depuis
£106,81
depuis
£106,81
#
023
MPN:
226274
TUYAU DE SOUPAPE D'AIR DROIT
depuis
£54,19
depuis
£54,19
#
024
MPN:
226275
TUYAU DE SOUPAPE D'AIR GAUCHE
depuis
£124,37
depuis
£124,37
#
025
MPN:
227001
SUPPORT DE FIXATION SOUPAPE AIR DROIT
depuis
£5,47
depuis
£5,47
#
026
MPN:
227000
SUPPORT DE FIXATION DE SOUPAPE D'AIR GAUCHE
depuis
£7,93
depuis
£7,93
#
027
MPN:
186781
joint
depuis
£2,95
depuis
£2,95
#
028
MPN:
231621
VIS
depuis
£0,47
depuis
£0,47
#
029
MPN:
127494
Rondelle
depuis
£0,53
depuis
£0,53
#
030
MPN:
231616
VIS
depuis
£0,47
depuis
£0,47
#
031
MPN:
121828
TUYAU EN CAOUTCHOUC
depuis
£2,77
depuis
£2,77
#
032
MPN:
230835
TUYAU EN CAOUTCHOUC
depuis
£13,43
depuis
£13,43
#
033
MPN:
210653
ESPACEUR
depuis
£15,68
depuis
£15,68
#
034
MPN:
210868
UNION FILETÉE
depuis
£9,51
depuis
£9,51
#
035
MPN:
150595
ÉCROU À CAPUCHON
depuis
£0,47
depuis
£0,47
#
036
MPN:
10441590
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
#
037
MPN:
233600
VIS
depuis
£0,47
depuis
£0,47
#
038
MPN:
209670
AGRAFE
depuis
£1,98
depuis
£1,98
