109 - portes d'entrée : mécanismes

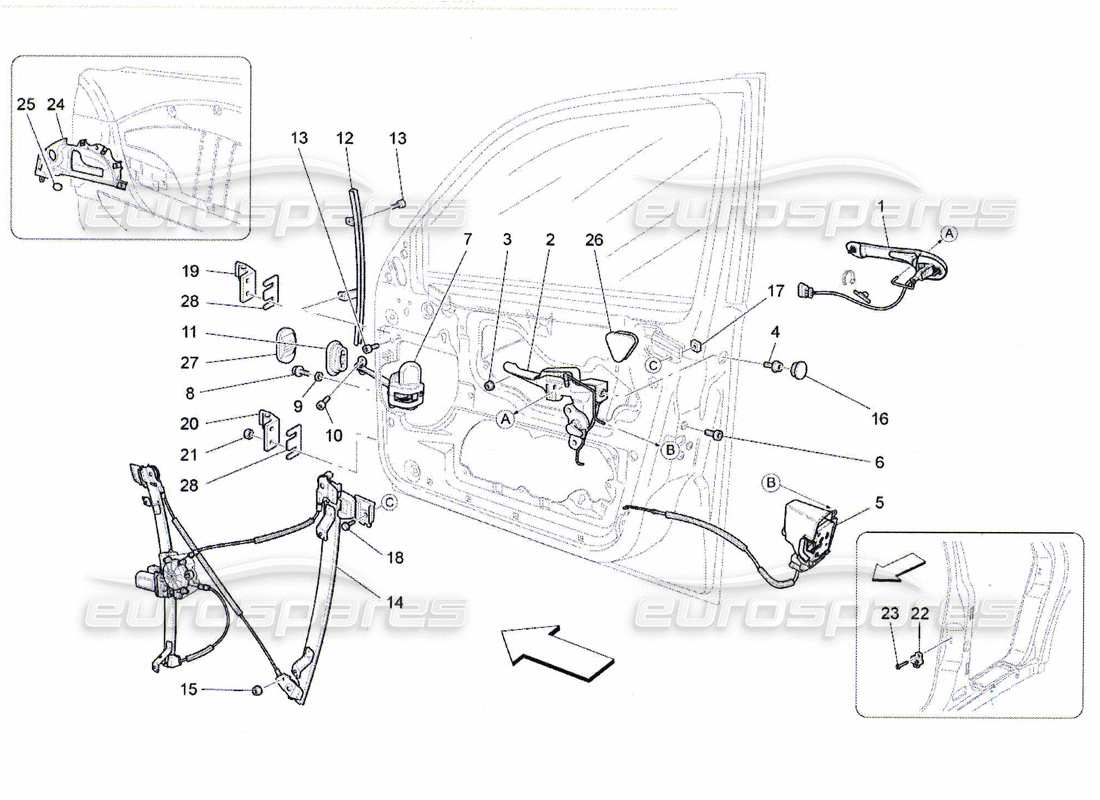

Maserati QTP. (2010) 4.7 Front Doors: Mechanisms Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
-
POIGNÉE DROITE POUR OUVERTURE DE PORTE
# 001
-
POIGNÉE GAUCHE POUR OUVERTURE DE PORTE
# 002
MPN: 68001800
BOÎTE DE POIGNÉE AVANT DROITE
depuis £73,19
depuis £73,19
Cette pièce remplace la pièce numéro 67865400 que nous avons en stock
# 002
MPN: 68001900
BOÎTE DE POIGNÉE AVANT GAUCHE
depuis £73,19
depuis £73,19
Cette pièce remplace la pièce numéro 67865500 que nous avons en stock
# 003
MPN: 14040514
NOIX
depuis £0,47
depuis £0,47
# 004
MPN: 46401657
VIS
depuis £0,53
depuis £0,53
# 005
MPN: 67575900
SERRURE DE PORTE AVANT DROITE
depuis £119,51
depuis £119,51
# 005
MPN: 67576000
SERRURE DE PORTE AVANT GAUCHE
depuis £179,27
depuis £179,27
# 006
MPN: 67077900
VIS
depuis £0,52
depuis £0,52
# 007
MPN: 66513400
ROTULE DE DIRECTION
depuis £68,43
depuis £68,43
# 008
MPN: 67077800
VIS
depuis £1,66
depuis £1,66
# 009
MPN: 12643724
Rondelle
depuis £0,51
depuis £0,51
# 010
MPN: 68808500
VIS
depuis £2,65
depuis £2,65
# 011
MPN: 67575800
joint
depuis £11,28
depuis £11,28
# 012
MPN: 67271000
GUIDE DE VITRE AVANT DROIT
depuis £151,32
depuis £151,32
# 012
MPN: 67271100
GUIDE DE VITRE AVANT GAUCHE
depuis £50,46
depuis £50,46
# 013
MPN: 46401657
VIS
depuis £0,53
depuis £0,53
# 014
MPN: 84934000
LEVE-VITRE AVANT DROIT
depuis £255,00
depuis £255,00
Cette pièce remplace le numéro de pièce 66944800
# 014
MPN: 84934200
LEVE-VITRE AVANT GAUCHE
depuis £255,00
depuis £255,00
Cette pièce remplace le numéro de pièce 66944900
# 015
MPN: 14040614
NOIX
depuis £0,47
depuis £0,47
# 016
MPN: 14506787
PRISE
depuis £0,74
depuis £0,74
# 017
MPN: 67712400
PLAQUE
depuis £0,91
depuis £0,91
# 018
MPN: 16296924
VIS
depuis £0,51
depuis £0,51
# 019
MPN: 67880900
CHARNIÈRE SUPÉRIEURE DROITE
depuis £54,46
depuis £54,46
# 019
MPN: 67881000
CHARNIÈRE SUPÉRIEURE GAUCHE
depuis £54,46
depuis £54,46
# 020
MPN: 66812400
CHARNIÈRE INFÉRIEURE DROITE
depuis £40,58
depuis £40,58
# 020
MPN: 66812500
CHARNIÈRE INFÉRIEURE GAUCHE
depuis £40,58
depuis £40,58
# 021
MPN: 15501025
NOIX
depuis £0,82
depuis £0,82
# 022
MPN: 68308800
LE BUTEUR
- Pas comme pièce de rechange - utilisez : 85321500
depuis £6,34
depuis £6,34
Cette pièce remplace le numéro de pièce 67877100
# 022
MPN: 85321500
LE BUTEUR
depuis £12,94
depuis £12,94
Cette pièce remplace le numéro de pièce 68308800
# 023
MPN: 67999500
VIS
depuis £0,91
depuis £0,91
# 024
MPN: 980139375
POIGNÉE D'OUVERTURE AVANT DROITE
Pas pour GD
depuis £212,42
depuis £212,42
# 024
MPN: 980139376
POIGNÉE GAUCHE COMPLÈTE POUR OUVERTURE DE PORTE
depuis £212,42
depuis £212,42
# 025
MPN: 66939600
PRISE
depuis £5,98
depuis £5,98
# 026
MPN: 67305000
PRISE
depuis £1,66
depuis £1,66
# 027
MPN: 67079000
joint
depuis £6,89
depuis £6,89
# 028
MPN: 67274900
PLAQUE
depuis £8,99
depuis £8,99
