201-000 - Système de carburant

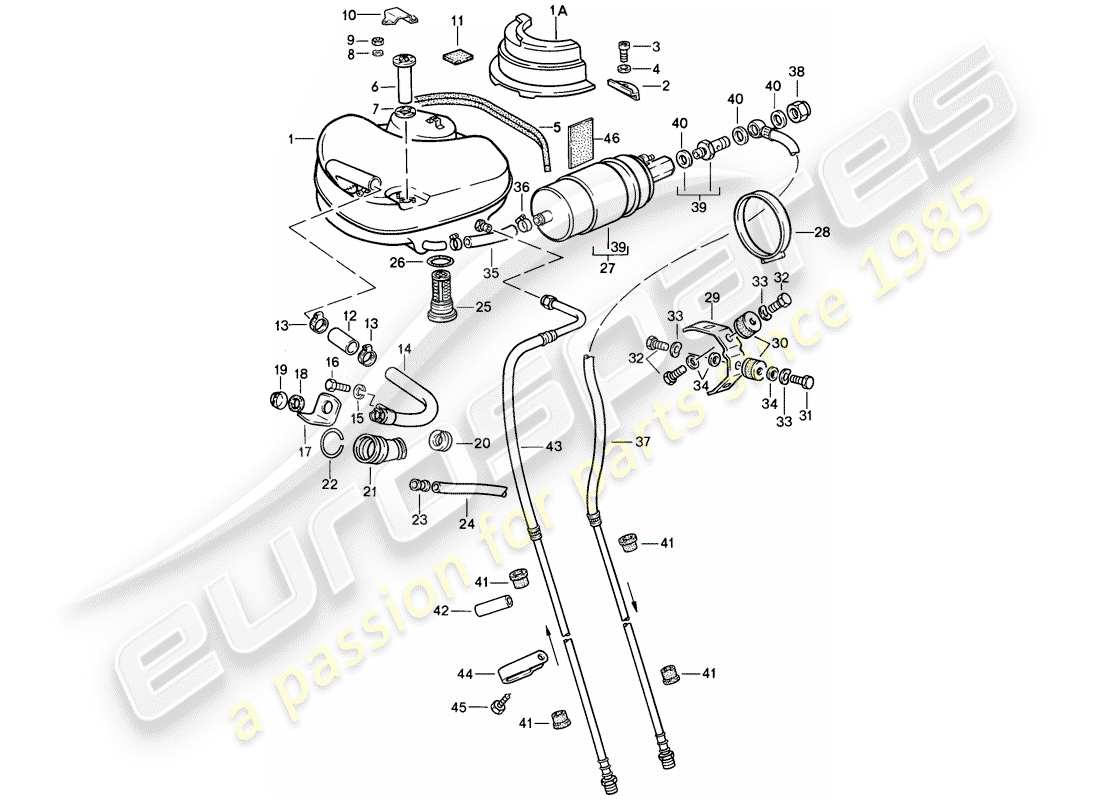

Porsche 1984 (911) FUEL SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 1
MPN: 93020101003
RÉSERVOIR DE CARBURANT - PIÈCE ARRÊTÉE
# 1
MPN: 93020101002
RÉSERVOIR DE CARBURANT - 80 LITRES - PIÈCE ARRÊTÉE
depuis £765,70
depuis £765,70
# 1
MPN: 93020101004
RÉSERVOIR DE CARBURANT - 80 LITRES - PIÈCE ARRÊTÉE
# 1
MPN: 93020101005
RÉSERVOIR DE CARBURANT - 80 LITRES
depuis £1 458,16
depuis £1 458,16
Cette pièce remplace le numéro de pièce 91120101000 - et 1 plus. Cliquez pour voir les détails
# 2
MPN: 90120131100
support
depuis £5,98
depuis £5,98
# 3
MPN: 90006715102
vis, fromage hd. - M 8 X 25 - Pièce abandonnée
# 3
MPN: 9000671510C
vis, fromage hd. - M 8 X 25
depuis £3,61
depuis £3,61
# 4
MPN: 90003100102
Rondelle - 8,4 - PIÈCE ARRÊTÉE
# 4
MPN: 90003110501
Rondelle – 8,4
depuis £0,74
depuis £0,74
# 5
MPN: 90150493220
SANGLE D'ÉTANCHÉITÉ
depuis £23,98
depuis £23,98
# 6
MPN: 90174180100
CAPTEUR
depuis £275,56
depuis £275,56
# 7
MPN: 477919133
BAGUE D'ÉTANCHÉITÉ
depuis £6,53
depuis £6,53
# 8
MPN: N 0122224
Rondelle élastique - B 5
# 9
MPN: N 01100514
hexadécimal. écrou - M 5 - Pièce abandonnée
# 9
MPN: 90007609101
hexadécimal. écrou - M 5
depuis £1,00
depuis £1,00
# 10
MPN: 90120127530
CAPTEUR POUR CAPTEUR - JAUNE - ANODISÉ
depuis £21,45
depuis £21,45
# 10
MPN: 90120127531
CAPTEUR POUR CAPTEUR - NOIR
depuis £21,45
depuis £21,45
# 11
MPN: 91120125900
EMBALLAGE - 6 MM - D >> - MJ 1984
depuis £5,71
depuis £5,71
# 11
MPN: 91120125902
emballage - 10 MM - D - MJ 1985>>
# 11
MPN: 91120125901
EMBALLAGE - 15 MM - D >> - MJ 1984
# 11
MPN: 91120125903
emballage - 19 MM - D - MJ 1985>>
# 12
MPN: 91120151500
tuyau
depuis £88,99
depuis £88,99
# 13
MPN: 99951234802
Collier de serrage – 40-60/9
depuis £4,09
depuis £4,09
Cette pièce remplace le numéro de pièce 99951266809
# 14
MPN: 91120104905
COL DE REMPLISSAGE
(RP CARRERA :298)
depuis £449,76
depuis £449,76
# 15
MPN: N 0120064
anneau de verrouillage - B 6
depuis £0,70
depuis £0,70
# 16
MPN: 90007531002
vis, hexagonale. HD. - M 6 X 12
depuis £0,66
depuis £0,66
# 17
MPN: 91120127901
VOLET DE PROTECTION
depuis £23,64
depuis £23,64
# 18
MPN: 94420155300
joint
depuis £7,72
depuis £7,72
# 19
MPN: 91120127202
BOUCHON DE RÉSERVOIR DE CARBURANT - PIÈCE ARRÊTÉE
# 19
MPN: 91120127200
BOUCHON DE RÉSERVOIR DE CARBURANT - PIÈCE ARRÊTÉE
depuis £67,36
depuis £67,36
# 19
MPN: 99320127100
BOUCHON DU RÉSERVOIR DE CARBURANT
depuis £76,02
depuis £76,02
# 19
MPN: PCG20127100
BOUCHON DE RÉSERVOIR DE CARBURANT - LOOK ALUMINIUM
depuis £77,13
depuis £77,13
# 20
MPN: 91120109500
joint
depuis £8,13
depuis £8,13
# 22
MPN: 99915200400
CIRCLIPS
depuis £4,02
depuis £4,02
# 23
MPN: 91120159300
PRISE DE TROP-PLEIN
depuis £10,32
depuis £10,32
# 24
MPN: 91120173100
TUYAU DE DRAINAGE
# 24
MPN: 96420115300
TUYAU DE VIDANGE - RETRAITE REQUISE
depuis £51,60
depuis £51,60
# 25
MPN: 91120114100
FILTRE À CARBURANT
depuis £51,07
depuis £51,07
# 26
MPN: 91120114300
BAGUE D'ÉTANCHÉITÉ
depuis £3,29
depuis £3,29
# 27
MPN: 91160810202
POMPE À CARBURANT
(TURBO)
depuis £300,60
depuis £300,60
# 27
MPN: 94460810204
POMPE À CARBURANT
(CARRERA)
depuis £284,45
depuis £284,45
# 28
MPN: 99951239400
Collier de serrage - 40-60/13 - D >> - MJ 1984
depuis £2,73
depuis £2,73
# 28
MPN: 99951239400
Collier de serrage - 40-60/13 - D - MJ 1985>>
depuis £2,73
depuis £2,73
# 29
MPN: 91160810501
support
depuis £11,20
depuis £11,20
# 30
MPN: 91160820600
Tampon en caoutchouc collé
depuis £5,08
depuis £5,08
# 31
MPN: 99907200509
HEXAMEN. ÉCROU - M 6 X 12 - PIÈCE ARRÊTÉE
# 31
MPN: 99907200501
vis, hexagonale. HD. - M 6 X 12
depuis £2,58
depuis £2,58
# 32
MPN: N 0102085
vis, hexagonale. HD. - M 6 X 8
depuis £0,71
depuis £0,71
# 33
MPN: N 0122265
Rondelle élastique - B 6
depuis £0,70
depuis £0,70
# 34
MPN: N 0115247
Rondelle - A 6,4 - PIÈCE ARRÊTÉE
# 34
MPN: N 01152427
Rondelle – A 6,4
depuis £0,47
depuis £0,47
# -
-
Tuyau – 12 X 18,5
# 35
-
Raccourcir à :
90 MM
# 36
MPN: 99951255400
Collier de serrage
depuis £2,68
depuis £2,68
Cette pièce remplace le numéro de pièce 90027200302
# 37
MPN: 91135606607
CONDUITE DE PRESSION
(TURBO)
Remplacement
Remplacement
# 37
MPN: 91135606608
CONDUITE DE PRESSION
(CARRERA)
# 38
MPN: 92811047501
ÉCROU CAPUCHON - M 12 X 15,5 - PIÈCE ARRÊTÉE
Remplacement
Remplacement
# 38
MPN: 92811047503
ÉCROU CAPUCHON - M 12 X 15,5 - PIÈCE ARRÊTÉE
# 38
MPN: 92811047504
ÉCROU À CAPUCHON - M 12 X 15,5
Remplacement
Remplacement
# 39
MPN: 893906093
CLAPET ANTI-RETOUR
(TURBO)
depuis £40,10
depuis £40,10
# 39
MPN: 94460895101
CLAPET ANTI-RETOUR
(CARRERA)
depuis £17,81
depuis £17,81
# 40
MPN: N 0138122
bague d'étanchéité – A 12 X 15,5
(CARRERA)
depuis £1,02
depuis £1,02
# 40
MPN: 90012300520
bague d'étanchéité – A 12 X 16
(TURBO)
depuis £0,59
depuis £0,59
# 41
MPN: 91135620203
ŒILLET EN CAOUTCHOUC
depuis £2,92
depuis £2,92
# 42
MPN: 99961301740
COUVRANT
depuis £3,55
depuis £3,55
# 43
MPN: 91135606207
LA LIGNE DE RETOUR
(TURBO)
depuis £78,16
depuis £78,16
# 43
MPN: 91135606208
LA LIGNE DE RETOUR
(CARRERA)
Remplacement
Remplacement
# 44
MPN: 99951109302
SERRER
depuis £4,69
depuis £4,69
# 45
MPN: 90018710402
vis taraudeuse – B 4,8 X 13
depuis £2,28
depuis £2,28
# 46
MPN: 92861249400
partie en mousse
-part-diagram-201-005.webp "PORSCHE 1984 (911) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-201-010.webp "PORSCHE 1984 (911) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-201-015.webp "PORSCHE 1984 (911) VENTILATION DU RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-201-020.webp "PORSCHE 1984 (911) CARTOUCHE D'ÉMISSION PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-202-000.webp "PORSCHE 1984 (911) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-202-005.webp "PORSCHE 1984 (911) SYSTÈME D'ÉCHAPPEMENT - NOYAU DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-202-010.webp "PORSCHE 1984 (911) SYSTÈME D'ÉCHAPPEMENT - NOYAU DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-202-015.webp "PORSCHE 1984 (911) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-202-016.webp "PORSCHE 1984 (911) TURBOCOMPRESSEUR DE GAZ D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-202-020.webp "PORSCHE 1984 (911) ALIMENTATION EN AIR DE CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-298-000.webp "PORSCHE 1984 (911) MONTAGE - KIT DE RÉPARATION - KIT D'ENTRETIEN SCHÉMA DES PIÈCES")
-part-diagram-298-005.webp "PORSCHE 1984 (911) PORSCHE CLASSIC - ADDITIF - POUR CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-301-000.webp "PORSCHE 1984 (911) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-301-005.webp "PORSCHE 1984 (911) DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-302-000.webp "PORSCHE 1984 (911) TRANSMISSION DE REMPLACEMENT - CARTER DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-302-001.webp "PORSCHE 1984 (911) POMPE À HUILE - ET - REFROIDISSEMENT D'HUILE - POUR - TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-302-005.webp "PORSCHE 1984 (911) CARTER D'ENGRENAGES - COUVERCLE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-303-000.webp "PORSCHE 1984 (911) ENSEMBLES DE ROUES D'ENGRENAGES - 4-SPEED SCHÉMA DES PIÈCES")
-part-diagram-303-005.webp "PORSCHE 1984 (911) ENGRENAGES ET ARBRES - 4-SPEED SCHÉMA DES PIÈCES")
-part-diagram-303-010.webp "PORSCHE 1984 (911) ENSEMBLES DE ROUES D'ENGRENAGES - 5-SPEED SCHÉMA DES PIÈCES")
-part-diagram-303-015.webp "PORSCHE 1984 (911) ENGRENAGES ET ARBRES - 5-SPEED SCHÉMA DES PIÈCES")
-part-diagram-304-000.webp "PORSCHE 1984 (911) TIGES DE SÉLECTEUR - FOURCHETTES DE SÉLECTEUR - POUR - 4-SPEED - ET - 5-SPEED SCHÉMA DES PIÈCES")
-part-diagram-305-000.webp "PORSCHE 1984 (911) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-305-005.webp "PORSCHE 1984 (911) DIFFÉRENTIEL À GLISSEMENT LIMITÉ SCHÉMA DES PIÈCES")
-part-diagram-306-000.webp "PORSCHE 1984 (911) SUSPENSION DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-398-000.webp "PORSCHE 1984 (911) JEU DE JOINT SCHÉMA DES PIÈCES")
-part-diagram-401-000.webp "PORSCHE 1984 (911) ESSIEU AVANT - STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-402-000.webp "PORSCHE 1984 (911) AMORTISSEUR - LUBRIFIANTS SCHÉMA DES PIÈCES")
-part-diagram-403-000.webp "PORSCHE 1984 (911) PIÈCES DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-403-005.webp "PORSCHE 1984 (911) PIÈCES DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-501-000.webp "PORSCHE 1984 (911) ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-501-005.webp "PORSCHE 1984 (911) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-502-000.webp "PORSCHE 1984 (911) AMORTISSEUR DE VIBRATIONS - STABILISATEUR SCHÉMA DES PIÈCES")
-part-diagram-601-000.webp "PORSCHE 1984 (911) ROUES SCHÉMA DES PIÈCES")
-part-diagram-602-000.webp "PORSCHE 1984 (911) FREIN - ESSIEU AVANT SCHÉMA DES PIÈCES")
-part-diagram-602-005.webp "PORSCHE 1984 (911) FREIN - ESSIEU AVANT SCHÉMA DES PIÈCES")
-part-diagram-603-000.webp "PORSCHE 1984 (911) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-603-005.webp "PORSCHE 1984 (911) FREINS À DISQUE - ESSIEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-604-000.webp "PORSCHE 1984 (911) RÉSERVOIR POUR - LIQUIDE DE FREIN - MAITRE-CYLINDRE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-604-005.webp "PORSCHE 1984 (911) CONDUITE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-604-010.webp "PORSCHE 1984 (911) CONDUITE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-698-005.webp "PORSCHE 1984 (911) LIQUIDE DE FREIN - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-701-000.webp "PORSCHE 1984 (911) CONTRÔLE DES TRANSMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-701-005.webp "PORSCHE 1984 (911) LEVIER DE FREIN À MAIN - LEVIER DE COMMANDE - POUR - CHAUFFAGE SCHÉMA DES PIÈCES")
-part-diagram-702-000.webp "PORSCHE 1984 (911) PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-005.webp "PORSCHE 1984 (911) PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-702-010.webp "PORSCHE 1984 (911) PÉDALES - COMMANDE D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-801-000.webp "PORSCHE 1984 (911) CARROSSERIE SCHÉMA DES PIÈCES")
-part-diagram-801-025.webp "PORSCHE 1984 (911) PANNEAUX INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-801-030.webp "PORSCHE 1984 (911) PANNEAUX EXTERIEURS SCHÉMA DES PIÈCES")
-part-diagram-801-035.webp "PORSCHE 1984 (911) PANNEAUX EXTÉRIEURS - POUR LE MONTAGE, UTILISEZ DU MATÉRIEL D'ATELIER – UTILISER ÉGALEMENT : SCHÉMA DES PIÈCES")
-part-diagram-801-040.webp "PORSCHE 1984 (911) PANNEAUX EXTÉRIEURS - POUR LE MONTAGE, UTILISEZ DU MATÉRIEL D'ATELIER SCHÉMA DES PIÈCES")
-part-diagram-802-000.webp "PORSCHE 1984 (911) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-802-001.webp "PORSCHE 1984 (911) COUVERCLE POUR PARE-CHOC - SPOILER AVANT - CARRERA SCHÉMA DES PIÈCES")
-part-diagram-802-005.webp "PORSCHE 1984 (911) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-803-000.webp "PORSCHE 1984 (911) COUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-803-005.webp "PORSCHE 1984 (911) COUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-803-010.webp "PORSCHE 1984 (911) AILERON ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-804-000.webp "PORSCHE 1984 (911) ACCESSOIRES - PORTES SCHÉMA DES PIÈCES")
-part-diagram-804-006.webp "PORSCHE 1984 (911) SYSTÈME DE VERROUILLAGE CENTRALISÉ SCHÉMA DES PIÈCES")
-part-diagram-804-010.webp "PORSCHE 1984 (911) RÉGULATEUR DE FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-804-015.webp "PORSCHE 1984 (911) CADRE DE FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-804-020.webp "PORSCHE 1984 (911) CADRE DE FENÊTRE SCHÉMA DES PIÈCES")
-part-diagram-805-000.webp "PORSCHE 1984 (911) VITRAGE DES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-805-005.webp "PORSCHE 1984 (911) VITRAGE DE FENÊTRE - FENÊTRE LATÉRALE SCHÉMA DES PIÈCES")
-part-diagram-805-010.webp "PORSCHE 1984 (911) VITRAGE DES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-807-000.webp "PORSCHE 1984 (911) ÉQUIPEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-807-005.webp "PORSCHE 1984 (911) ÉQUIPEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-807-006.webp "PORSCHE 1984 (911) EQUIPEMENT INTÉRIEUR - TOIT - ROLL BAR SCHÉMA DES PIÈCES")
-part-diagram-807-007.webp "PORSCHE 1984 (911) ÉQUIPEMENT INTÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-807-010.webp "PORSCHE 1984 (911) EQUIPEMENT INTÉRIEUR - PORTES SCHÉMA DES PIÈCES")
-part-diagram-807-015.webp "PORSCHE 1984 (911) COQUE - ABSORBEURS ACOUSTIQUES SCHÉMA DES PIÈCES")
-part-diagram-808-000.webp "PORSCHE 1984 (911) SIEGE AVANT - COMPLET - D >> - MJ 1984 SCHÉMA DES PIÈCES")
-part-diagram-808-005.webp "PORSCHE 1984 (911) SIEGE AVANT - PIÈCES SIMPLES - TISSU - D >> - MJ 1984 SCHÉMA DES PIÈCES")
-part-diagram-808-010.webp "PORSCHE 1984 (911) SIÈGE SPORT - COMPLET - D >> - MJ 1984 SCHÉMA DES PIÈCES")
-part-diagram-808-015.webp "PORSCHE 1984 (911) SIÈGE SPORT - DOSSIER - PIÈCES INDIVIDUELLES - D >> - MJ 1984 SCHÉMA DES PIÈCES")
-part-diagram-808-017.webp "PORSCHE 1984 (911) SIÈGE SPORT - COUSSIN - PIÈCES SIMPLES - D >> - MJ 1984 SCHÉMA DES PIÈCES")
-part-diagram-808-020.webp "PORSCHE 1984 (911) SIEGE AVANT - D - MJ 1985>> SCHÉMA DES PIÈCES")
-part-diagram-808-024.webp "PORSCHE 1984 (911) CADRE DE DOSSIER SCHÉMA DES PIÈCES")
-part-diagram-808-026.webp "PORSCHE 1984 (911) CADRE POUR SIÈGE - RÉGLABLE MANUELLEMENT - D - MJ 1985>> SCHÉMA DES PIÈCES")
-part-diagram-808-028.webp "PORSCHE 1984 (911) CADRE POUR SIÈGE - ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-808-030.webp "PORSCHE 1984 (911) SIEGE AVANT - COUVERTURE - D - MJ 1985>> SCHÉMA DES PIÈCES")
-part-diagram-808-032.webp "PORSCHE 1984 (911) SIÈGE SPORT - COMPLET - D - MJ 1985>> SCHÉMA DES PIÈCES")
-part-diagram-808-034.webp "PORSCHE 1984 (911) SIÈGE SPORT - CADRE DE DOSSIER SCHÉMA DES PIÈCES")
-part-diagram-808-036.webp "PORSCHE 1984 (911) SIÈGE SPORT - DOSSIER COUVERTURE - D - MJ 1985>> SCHÉMA DES PIÈCES")
-part-diagram-808-038.webp "PORSCHE 1984 (911) SIÈGE SPORT - CADRE POUR SIÈGE SCHÉMA DES PIÈCES")
-part-diagram-808-040.webp "PORSCHE 1984 (911) SIÈGE SPORT - COUVERTURE - D - MJ 1985>> SCHÉMA DES PIÈCES")
-part-diagram-808-050.webp "PORSCHE 1984 (911) SIÈGE DE SECOURS - DOSSIER SCHÉMA DES PIÈCES")
-part-diagram-808-055.webp "PORSCHE 1984 (911) SIÈGE DE SECOURS - DOSSIER SCHÉMA DES PIÈCES")
-part-diagram-808-056.webp "PORSCHE 1984 (911) COUSSIN DE SIÈGE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-808-060.webp "PORSCHE 1984 (911) VIDAGE DES BAGAGES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-809-000.webp "PORSCHE 1984 (911) GARNITURE DE PANNEAU DE TABLEAU DE BORD - AVEC PIÈCES D'INSTALLATION - D >> - MJ 1985 SCHÉMA DES PIÈCES")
-part-diagram-809-001.webp "PORSCHE 1984 (911) GARNITURE DE PANNEAU DE TABLEAU DE BORD - AVEC PIÈCES D'INSTALLATION - D - MJ 1986>> SCHÉMA DES PIÈCES")
-part-diagram-809-005.webp "PORSCHE 1984 (911) BOITE A GANTS - PARE-SOLEIL SCHÉMA DES PIÈCES")
-part-diagram-809-010.webp "PORSCHE 1984 (911) RÉTROVISEUR ARRIÈRE INTÉRIEUR - RÉTROVISEUR ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-809-015.webp "PORSCHE 1984 (911) CONSOLE CENTRALE SCHÉMA DES PIÈCES")
-part-diagram-810-000.webp "PORSCHE 1984 (911) ÉQUIPEMENTS DÉCORATIFS SCHÉMA DES PIÈCES")
-part-diagram-810-005.webp "PORSCHE 1984 (911) ÉQUIPEMENTS DÉCORATIFS SCHÉMA DES PIÈCES")
-part-diagram-811-000.webp "PORSCHE 1984 (911) TOIT OUVRANT SCHÉMA DES PIÈCES")
-part-diagram-811-005.webp "PORSCHE 1984 (911) CAPOTE SCHÉMA DES PIÈCES")
-part-diagram-811-012.webp "PORSCHE 1984 (911) ARC PRINCIPAL - CHARPENTE DE TOIT - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-811-013.webp "PORSCHE 1984 (911) CAPOT - SUPPORT - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-811-015.webp "PORSCHE 1984 (911) CAPOT - BANDE D'ÉTANCHÉITÉ - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-811-016.webp "PORSCHE 1984 (911) COUVERCLE DE BOTTE SCHÉMA DES PIÈCES")
-part-diagram-811-020.webp "PORSCHE 1984 (911) CAPOT CONVERTIBLE - CADRE SUPÉRIEUR - RÉGLABLE ÉLECTRIQUEMENT - D - MJ 1986>> SCHÉMA DES PIÈCES")
-part-diagram-811-021.webp "PORSCHE 1984 (911) CAPOT CONVERTIBLE - MÉCANISME D'ENTRAÎNEMENT - D - MJ 1986>> SCHÉMA DES PIÈCES")
-part-diagram-811-022.webp "PORSCHE 1984 (911) CAPOT CONVERTIBLE - CATCH - RÉGLABLE ÉLECTRIQUEMENT - D - MJ 1986>> SCHÉMA DES PIÈCES")
-part-diagram-811-040.webp "PORSCHE 1984 (911) COUVERCLE DE TONNEAU AVEC - FIXATIONS - CLIP DE COUVERCLE SCHÉMA DES PIÈCES")
-part-diagram-812-000.webp "PORSCHE 1984 (911) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-812-005.webp "PORSCHE 1984 (911) CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-813-000.webp "PORSCHE 1984 (911) VENTILATION - SYSTÈME DE CHAUFFAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-813-001.webp "PORSCHE 1984 (911) VENTILATION - SYSTÈME DE CHAUFFAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-813-002.webp "PORSCHE 1984 (911) VENTILATEUR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-813-005.webp "PORSCHE 1984 (911) CLIMATISEUR - BOÎTIER ÉVAPORATEUR - PIÈCES INDIVIDUELLES SCHÉMA DES PIÈCES")
-part-diagram-813-010.webp "PORSCHE 1984 (911) CONDUIT D'AIR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-813-011.webp "PORSCHE 1984 (911) CONDUIT D'AIR DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-813-015.webp "PORSCHE 1984 (911) COMPRESSEUR SCHÉMA DES PIÈCES")
-part-diagram-813-020.webp "PORSCHE 1984 (911) COMPRESSEUR - MÉCANISME DE MONTAGE - ET - D'ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-813-040.webp "PORSCHE 1984 (911) COMPOSANTS ÉLECTRIQUES - POUR - CLIMATISEUR SCHÉMA DES PIÈCES")
-part-diagram-813-045.webp "PORSCHE 1984 (911) CONDENSATEUR - CONDUITE RÉFRIGÉRANTE - ACCESSOIRES ET AUTRES SCHÉMA DES PIÈCES")
-part-diagram-813-050.webp "PORSCHE 1984 (911) VENTILATEUR SCHÉMA DES PIÈCES")
-part-diagram-813-055.webp "PORSCHE 1984 (911) CONDENSATEUR - CONDUITE RÉFRIGÉRANTE - ACCESSOIRES ET AUTRES SCHÉMA DES PIÈCES")
-part-diagram-901-000.webp "PORSCHE 1984 (911) ÉLECTRIQUE DU MOTEUR 1 SCHÉMA DES PIÈCES")
-part-diagram-901-002.webp "PORSCHE 1984 (911) ÉLECTRIQUE DU MOTEUR 2 SCHÉMA DES PIÈCES")
-part-diagram-901-003.webp "PORSCHE 1984 (911) SYSTÈME ÉLECTRIQUE DU MOTEUR 3 - INFORMATIONS TECHNIQUES - 1/85 GR. 2 SCHÉMA DES PIÈCES")
-part-diagram-902-000.webp "PORSCHE 1984 (911) MODULE DE COMMANDE ÉLECTRONIQUE - RELAIS - BOITE À FUSIBLES SCHÉMA DES PIÈCES")
-part-diagram-902-005.webp "PORSCHE 1984 (911) BATTERIE - DÉMARREUR - ALTERNATEUR SCHÉMA DES PIÈCES")
-part-diagram-902-010.webp "PORSCHE 1984 (911) FAISCEAU DE FILS - HABITACLE - CÂBLE DE DÉMARRAGE DE BATTERIE - PLANCHER DU COFFRE À BAGAGES SCHÉMA DES PIÈCES")
-part-diagram-902-011.webp "PORSCHE 1984 (911) FAISCEAU DE CABLAGE - MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-902-012.webp "PORSCHE 1984 (911) FAISCEAU DE FILS - COFFRE À BAGAGES AVANT SCHÉMA DES PIÈCES")
-part-diagram-902-013.webp "PORSCHE 1984 (911) FAISCEAU DE CABLAGES - LUMIÈRE COMPARTIMENT MOTEUR - FEU ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-014.webp "PORSCHE 1984 (911) FAISCEAU DE CABLAGE - COFFRE À BAGAGES AVANT - LUMIÈRES INTÉRIEURES - TOIT OUVRANT - COMMANDE DE CAPOTE - ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-902-015.webp "PORSCHE 1984 (911) FAISCEAU DE FILS - RÉTROVISEUR - RÉGLABLE ÉLECTRIQUEMENT - SYSTÈME DE VERROUILLAGE CENTRAL SCHÉMA DES PIÈCES")
-part-diagram-902-016.webp "PORSCHE 1984 (911) FAISCEAU DE FILS - CHAUFFAGE DE PARE-BRISE - CHAUFFAGE DE LUNETTE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-017.webp "PORSCHE 1984 (911) FAISCEAU DE CABLAGE - ESSUIE-GLACE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-902-018.webp "PORSCHE 1984 (911) FAISCEAU DE CABLAGE - COFFRE À BAGAGES AVANT - LÈVE-GLACE ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-902-019.webp "PORSCHE 1984 (911) FAISCEAU DE CABLAGE - SYSTÈME DE RONDELLE -PHARES - FEUX D'AVERTISSEMENT - POMPE À ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-903-000.webp "PORSCHE 1984 (911) AVERTISSEUR DE FANFARE - CAPTEUR - INDICATEUR DE NIVEAU DE CARBURANT - INTERRUPTEUR DE FEU DE RECUL SCHÉMA DES PIÈCES")
-part-diagram-903-005.webp "PORSCHE 1984 (911) COMMUTATEUR - RELAIS - D >> - MJ 1985 SCHÉMA DES PIÈCES")
-part-diagram-903-006.webp "PORSCHE 1984 (911) COMMUTATEUR - RELAIS - D - MJ 1986>> SCHÉMA DES PIÈCES")
-part-diagram-903-007.webp "PORSCHE 1984 (911) PORSCHE CLASSIC - KIT HAUT-PARLEURS - SONOS SCHÉMA DES PIÈCES")
-part-diagram-903-010.webp "PORSCHE 1984 (911) COMMUTATEUR DE COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-903-011.webp "PORSCHE 1984 (911) BORNE À BROCHE (MÂLE) - BROCHE DE CONTACT - FOSSE DE CÂBLE SCHÉMA DES PIÈCES")
-part-diagram-903-012.webp "PORSCHE 1984 (911) BORNE À LAME MÂLE - CONNECTEUR PUSH-ON SCHÉMA DES PIÈCES")
-part-diagram-903-013.webp "PORSCHE 1984 (911) CONNECTEUR BOUT À BOUT - BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-014.webp "PORSCHE 1984 (911) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-015.webp "PORSCHE 1984 (911) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-016.webp "PORSCHE 1984 (911) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-017.webp "PORSCHE 1984 (911) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-018.webp "PORSCHE 1984 (911) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-903-019.webp "PORSCHE 1984 (911) BOÎTIER DU CONNECTEUR SCHÉMA DES PIÈCES")
-part-diagram-904-000.webp "PORSCHE 1984 (911) SYSTÈME D'ESSUIE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-904-005.webp "PORSCHE 1984 (911) ESSUIE-GLACE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-904-010.webp "PORSCHE 1984 (911) UNITÉ DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-904-015.webp "PORSCHE 1984 (911) RONDELLE -GLACE INTENSIF SCHÉMA DES PIÈCES")
-part-diagram-904-020.webp "PORSCHE 1984 (911) SYSTÈME DE LAVE- RONDELLE SCHÉMA DES PIÈCES")
-part-diagram-905-000.webp "PORSCHE 1984 (911) LAMPE FRONTALE - ECLAIRAGE SCHÉMA DES PIÈCES")
-part-diagram-905-005.webp "PORSCHE 1984 (911) ÉCLAIRAGE INTÉRIEUR - FEUX ANTIBROUILLARD - FEUX SCHÉMA DES PIÈCES")
-part-diagram-906-005.webp "PORSCHE 1984 (911) COMPTEUR DE VITESSE - 260 KM/H SCHÉMA DES PIÈCES")
-part-diagram-907-000.webp "PORSCHE 1984 (911) SYSTÈME DE RÉGULATEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-908-000.webp "PORSCHE 1984 (911) SYSTÈME DE CHAUFFAGE 1 SCHÉMA DES PIÈCES")
-part-diagram-908-005.webp "PORSCHE 1984 (911) SYSTÈME DE CHAUFFAGE 2 SCHÉMA DES PIÈCES")
-part-diagram-909-000.webp "PORSCHE 1984 (911) CONTRÔLE DES ÉMISSIONS SCHÉMA DES PIÈCES")
-part-diagram-910-000.webp "PORSCHE 1984 (911) SYSTÈME D'ALARME SCHÉMA DES PIÈCES")
-part-diagram-001-000.webp "PORSCHE 1984 (911) OUTIL - JACK - SIGNES/AVIS SCHÉMA DES PIÈCES")
-part-diagram-001-001.webp "PORSCHE 1984 (911) PRODUIT DE NETTOYAGE - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-002.webp "PORSCHE 1984 (911) SAC À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-001-004.webp "PORSCHE 1984 (911) ACCESSOIRES - PORSCHE CLASSIQUE SCHÉMA DES PIÈCES")
-part-diagram-001-005.webp "PORSCHE 1984 (911) CLIENT. LITTÉRATURE/ENTRETIEN. LAISSEZ-PASSER - MANUEL D'INSTRUCTIONS SCHÉMA DES PIÈCES")
-part-diagram-001-010.webp "PORSCHE 1984 (911) PLAQUE D'IDENTIFICATION SCHÉMA DES PIÈCES")
-part-diagram-001-015.webp "PORSCHE 1984 (911) TAPIS SCHÉMA DES PIÈCES")
-part-diagram-002-000.webp "PORSCHE 1984 (911) ACCESSOIRES - CHAÎNES À NEIGE - ÉCROU DE ROUE - ATTELAGE DE REMORQUAGE SCHÉMA DES PIÈCES")
-part-diagram-002-001.webp "PORSCHE 1984 (911) ACCESSOIRES - SIÈGE ENFANT - HOUSSE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-002-005.webp "PORSCHE 1984 (911) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-002-006.webp "PORSCHE 1984 (911) SYSTÈME DE TRANSPORT SUR LE TOIT SCHÉMA DES PIÈCES")
-part-diagram-003-000.webp "PORSCHE 1984 (911) UNITÉ RADIO - PIÈCES D'INSTALLATION SCHÉMA DES PIÈCES")
-part-diagram-004-000.webp "PORSCHE 1984 (911) LAQUES - MATÉRIAUX DE BASE SCHÉMA DES PIÈCES")
-part-diagram-101-000.webp "PORSCHE 1984 (911) MOTEUR DE REMPLACEMENT - PRÊT À L'INSTALLATION SCHÉMA DES PIÈCES")
-part-diagram-101-005.webp "PORSCHE 1984 (911) CARTER SCHÉMA DES PIÈCES")
-part-diagram-101-010.webp "PORSCHE 1984 (911) CARTER SCHÉMA DES PIÈCES")
-part-diagram-102-000.webp "PORSCHE 1984 (911) VILEBREQUIN SCHÉMA DES PIÈCES")
-part-diagram-102-005.webp "PORSCHE 1984 (911) CYLINDRE À PISTONS SCHÉMA DES PIÈCES")
-part-diagram-103-000.webp "PORSCHE 1984 (911) CULASSE SCHÉMA DES PIÈCES")
-part-diagram-103-005.webp "PORSCHE 1984 (911) CARTER D'ARBRE À CAMES - CARTER DE CHAÎNE SCHÉMA DES PIÈCES")
-part-diagram-103-010.webp "PORSCHE 1984 (911) COMMANDE DE SOUPAPE SCHÉMA DES PIÈCES")
-part-diagram-103-015.webp "PORSCHE 1984 (911) COMMANDE DE SOUPAPE SCHÉMA DES PIÈCES")
-part-diagram-104-000.webp "PORSCHE 1984 (911) LUBRIFICATION MOTEUR - POMPE À HUILE - CONDUITES - VOIR INFORMATIONS TECHNIQUES - GR.1 NR.1/1A-85 SCHÉMA DES PIÈCES")
-part-diagram-104-001.webp "PORSCHE 1984 (911) LUBRIFICATION MOTEUR - RÉSERVOIR D'HUILE - CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-104-002.webp "PORSCHE 1984 (911) SÉPARATEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-104-005.webp "PORSCHE 1984 (911) LUBRIFICATION MOTEUR - REFROIDISSEUR D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-105-000.webp "PORSCHE 1984 (911) REFROIDISSEMENT PAR AIR SCHÉMA DES PIÈCES")
-part-diagram-105-005.webp "PORSCHE 1984 (911) CONDUIT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-106-000.webp "PORSCHE 1984 (911) PURIFICATEUR D'AIR SCHÉMA DES PIÈCES")
-part-diagram-106-005.webp "PORSCHE 1984 (911) PURIFICATEUR D'AIR SCHÉMA DES PIÈCES")
-part-diagram-107-000.webp "PORSCHE 1984 (911) POUR-L-JETRONIC I SCHÉMA DES PIÈCES")
-part-diagram-107-005.webp "PORSCHE 1984 (911) POUR-L-JETRONIC II SCHÉMA DES PIÈCES")
-part-diagram-107-010.webp "PORSCHE 1984 (911) POUR-L-JETRONIC III SCHÉMA DES PIÈCES")
-part-diagram-107-012.webp "PORSCHE 1984 (911) LIAISON D'ACCÉLÉRATEUR - SUPPORT SCHÉMA DES PIÈCES")
-part-diagram-107-015.webp "PORSCHE 1984 (911) UNITÉ DE CONTRÔLE DU MÉLANGE SCHÉMA DES PIÈCES")
-part-diagram-107-020.webp "PORSCHE 1984 (911) POUR-K-JETRONIC I SCHÉMA DES PIÈCES")
-part-diagram-107-030.webp "PORSCHE 1984 (911) POUR-K-JETRONIC II SCHÉMA DES PIÈCES")
-part-diagram-107-035.webp "PORSCHE 1984 (911) POUR-K-JETRONIC III SCHÉMA DES PIÈCES")
-part-diagram-107-040.webp "PORSCHE 1984 (911) TURBOCHARGEMENT SCHÉMA DES PIÈCES")
-part-diagram-107-045.webp "PORSCHE 1984 (911) REFROIDISSEUR D'AIR SCHÉMA DES PIÈCES")
-part-diagram-108-000.webp "PORSCHE 1984 (911) INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-108-005.webp "PORSCHE 1984 (911) INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-108-007.webp "PORSCHE 1984 (911) INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-108-010.webp "PORSCHE 1984 (911) VENTILATEUR SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-109-000.webp "PORSCHE 1984 (911) SUSPENSION DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-198-000.webp "PORSCHE 1984 (911) JEU DE JOINTS - KIT DE RÉPARATION - KIT D'ENTRETIEN SCHÉMA DES PIÈCES")
